工程技术科技创新导报 Science and Technology Innovation Herald27DOI：10.16660/ki.1674-098X.2018.23.027保安电源UPS及直流系统供电可靠性分析①吕德意(中国能源建设集团华南电力试验研究院有限公司 广东广州 510700)摘 要：在机组发生电源系统失电状况下，机组保安电源、UPS及直流系统需要保证可靠供电，根据越南某620MW机组实际情况进行分析各种交流失电条件下的可靠性，根据存在的问题，提出相应的整改措施。

关键词：保安电源 UPS 直流系统 可靠性分析中图分类号：TP27 文献标识码：A 文章编号：1674-098X(2018)08(b)-0027-02①作者简介：吕德意（1987—），男，汉族，广东阳江人，本科，电气工程师 ，研究方向：电气调试。

保安电源供给重要的交流400V负荷，UPS主要供给DCS及其它重要的交流220V负荷，控制保护电源、UPS、通讯系统、事故直流油泵等重要直流负荷电源由直流系统提供。

当交流电源系统发生故障时，保安电源将会失电，UPS 及直流系统将失去交流电源，机组需要保安电源能紧急恢复，启动柴油发电机，在机组电源系统停电时UPS及直流系统能可靠持续供电，保证机组在事故状态下平稳过渡。

保安电源、UPS及直流系统可靠性是机组安全运行的重要保证。

1 系统说明1.1 厂用电系统说明机组6.6kV分三段，A段及B段带主机及相关辅机电源，C段为公用负荷电源，6.6kV母线段电源有两个，分别取自厂变和启备变低压侧；发电机出口配置发电机出口断路器GCB，厂变和主变在停机状态下是可以带电运行，正常状态下，无论是机组运行还是停机状态6.6kV厂用电都是双电源，6.6kV厂用电双电源切换由快切装置完成，正常切换过程保证不断电，事故切换保证断电时间极短，满足机组安全可靠运行。

400V PC段由相关干式变从6.6kV母线段供电，PC段提供400V交流负荷电源，PC段下面还带着MCC负荷，保安PC段从汽机PC、锅炉PC及柴油发电机供电。

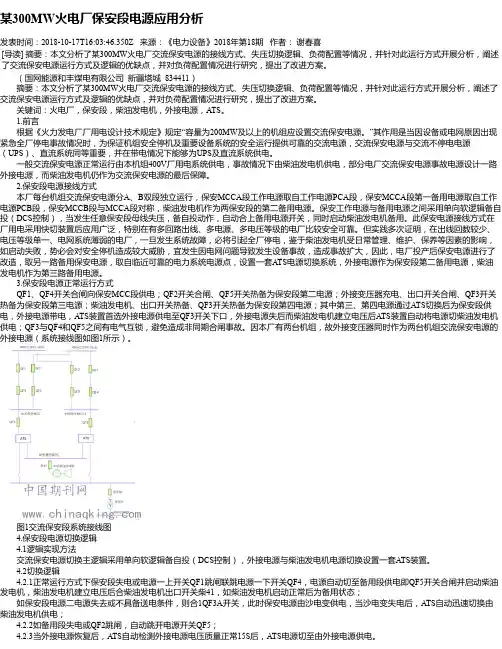

某300MW火电厂保安段电源应用分析发表时间：2018-10-17T16:03:46.350Z 来源：《电力设备》2018年第18期作者：谢春喜[导读] 摘要：本文分析了某300MW火电厂交流保安电源的接线方式、失压切换逻辑、负荷配置等情况，并针对此运行方式开展分析，阐述了交流保安电源运行方式及逻辑的优缺点，并对负荷配置情况进行研究，提出了改进方案。

（国网能源和丰煤电有限公司新疆塔城 834411）摘要：本文分析了某300MW火电厂交流保安电源的接线方式、失压切换逻辑、负荷配置等情况，并针对此运行方式开展分析，阐述了交流保安电源运行方式及逻辑的优缺点，并对负荷配置情况进行研究，提出了改进方案。

关键词：火电厂，保安段，柴油发电机，外接电源，ATS。

1.前言根据《火力发电厂厂用电设计技术规定》规定“容量为200MW及以上的机组应设置交流保安电源。

”其作用是当因设备或电网原因出现紧急全厂停电事故情况时，为保证机组安全停机及重要设备系统的安全运行提供可靠的交流电源，交流保安电源与交流不停电电源（UPS）、直流系统同等重要，并在带电情况下能够为UPS及直流系统供电。

一般交流保安电源正常运行由本机组400V厂用电系统供电，事故情况下由柴油发电机供电，部分电厂交流保安电源事故电源设计一路外接电源，而柴油发电机仍作为交流保安电源的最后保障。

2.保安段电源接线方式本厂每台机组交流保安电源分A、B双段独立运行，保安MCCA段工作电源取自工作电源PCA段，保安MCCA段第一备用电源取自工作电源PCB段，保安MCCB段与MCCA段对称，柴油发电机作为两保安段的第二备用电源。

保安工作电源与备用电源之间采用单向软逻辑备自投（DCS控制），当发生任意保安段母线失压，备自投动作，自动合上备用电源开关，同时启动柴油发电机备用。

此保安电源接线方式在厂用电采用快切装置后应用广泛，特别在有多回路出线、多电源、多电压等级的电厂比较安全可靠。

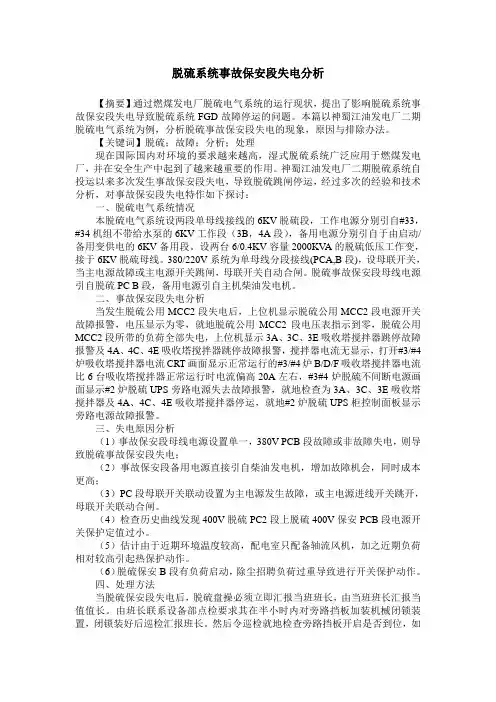

脱硫系统事故保安段失电分析【摘要】通过燃煤发电厂脱硫电气系统的运行现状，提出了影响脱硫系统事故保安段失电导致脱硫系统FGD故障停运的问题。

本篇以神蜀江油发电厂二期脱硫电气系统为例，分析脱硫事故保安段失电的现象，原因与排除办法。

【关键词】脱硫；故障；分析；处理现在国际国内对环境的要求越来越高，湿式脱硫系统广泛应用于燃煤发电厂，并在安全生产中起到了越来越重要的作用。

神蜀江油发电厂二期脱硫系统自投运以来多次发生事故保安段失电，导致脱硫跳闸停运，经过多次的经验和技术分析，对事故保安段失电特作如下探讨：一、脱硫电气系统情况本脱硫电气系统设两段单母线接线的6KV脱硫段，工作电源分别引自#33，#34机组不带给水泵的6KV工作段（3B，4A段），备用电源分别引自于由启动/备用变供电的6KV备用段。

设两台6/0.4KV容量2000KV A的脱硫低压工作变，接于6KV脱硫母线。

380/220V系统为单母线分段接线(PCA,B段)，设母联开关，当主电源故障或主电源开关跳闸，母联开关自动合闸。

脱硫事故保安段母线电源引自脱硫PC B段，备用电源引自主机柴油发电机。

二、事故保安段失电分析当发生脱硫公用MCC2段失电后，上位机显示脱硫公用MCC2段电源开关故障报警，电压显示为零，就地脱硫公用MCC2段电压表指示到零，脱硫公用MCC2段所带的负荷全部失电，上位机显示3A、3C、3E吸收塔搅拌器跳停故障报警及4A、4C、4E吸收塔搅拌器跳停故障报警，搅拌器电流无显示，打开#3/#4炉吸收塔搅拌器电流CRT画面显示正常运行的#3/#4炉B/D/F吸收塔搅拌器电流比6台吸收塔搅拌器正常运行时电流偏高20A左右，#3#4炉脱硫不间断电源画面显示#2炉脱硫UPS旁路电源失去故障报警，就地检查为3A、3C、3E吸收塔搅拌器及4A、4C、4E吸收塔搅拌器停运，就地#2炉脱硫UPS柜控制面板显示旁路电源故障报警。
