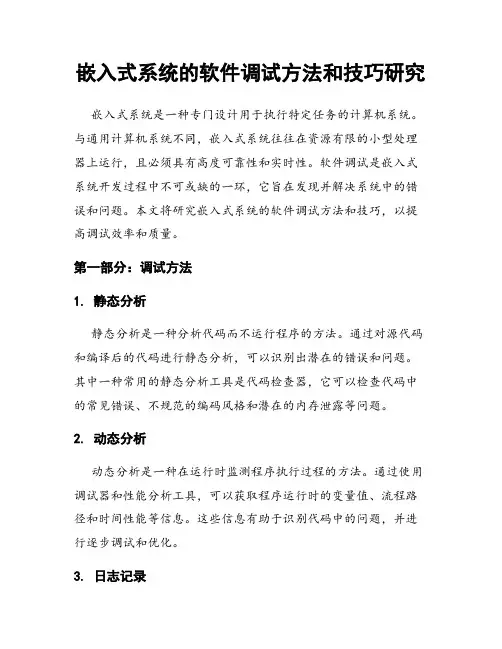

嵌入式系统的软件调试方法和技巧研究嵌入式系统是一种专门设计用于执行特定任务的计算机系统。
与通用计算机系统不同，嵌入式系统往往在资源有限的小型处理器上运行，且必须具有高度可靠性和实时性。
软件调试是嵌入式系统开发过程中不可或缺的一环，它旨在发现并解决系统中的错误和问题。
本文将研究嵌入式系统的软件调试方法和技巧，以提高调试效率和质量。
第一部分：调试方法1. 静态分析静态分析是一种分析代码而不运行程序的方法。
通过对源代码和编译后的代码进行静态分析，可以识别出潜在的错误和问题。
其中一种常用的静态分析工具是代码检查器，它可以检查代码中的常见错误、不规范的编码风格和潜在的内存泄露等问题。
2. 动态分析动态分析是一种在运行时监测程序执行过程的方法。
通过使用调试器和性能分析工具，可以获取程序运行时的变量值、流程路径和时间性能等信息。
这些信息有助于识别代码中的问题，并进行逐步调试和优化。
3. 日志记录日志记录是一种记录程序执行过程和输出信息的方法。
通过在代码中插入日志语句，可以实时记录程序的状态和变量值。
当程序出现问题时，可以通过查看日志文件来定位错误原因。
日志记录还有助于分析程序的性能和行为，方便优化和调试。
第二部分：调试技巧1. 断点调试断点调试是一种在程序中设置断点，当程序执行到断点处时，会中断程序的执行。
通过断点调试，可以逐步观察程序的执行过程、变量值和函数调用栈等信息，定位错误所在。
在嵌入式系统中，可以使用调试器设置断点进行调试。
2. 遥测调试遥测调试是一种通过远程监测设备的运行状态来调试程序的方法。
通过在程序中插入特定的遥测指令，将设备的运行状态传输到远程终端，可以实时观察设备的运行情况。
遥测调试可以帮助开发人员在实际环境中模拟和调试系统。
3. 黑盒测试黑盒测试是一种测试方法，通过输入预定义的输入数据，观察输出结果是否符合预期。
在嵌入式系统中，可以使用黑盒测试对模块或整个系统进行测试。
通过对不同输入数据的测试，可以发现系统的潜在问题，并进行相应的修复和优化。
嵌入式系统的开发与调试嵌入式系统是一种专门设计用于控制和执行特定功能的计算机系统。
它通常被嵌入到其他设备中，用于完成特定的任务或者控制设备的运行。
嵌入式系统的开发与调试是确保系统功能稳定和高效运行的关键步骤。
下面将详细介绍嵌入式系统的开发与调试的步骤。
步骤一：确定系统需求在开始嵌入式系统的开发与调试之前，首先需要明确系统的需求。
开发人员需要与客户或者用户充分沟通，了解他们的需求和期望。
这些需求可以包括系统的功能、性能要求、硬件和软件的合作方式等。
确定系统需求的过程需要细致的分析和讨论，确保所有需求都得到满足。
步骤二：系统设计系统设计是嵌入式系统开发的重要阶段。
在这个阶段，开发人员需要基于系统需求进行系统结构的设计。
包括确定硬件和软件的组成部分、模块接口、算法设计等。
设计阶段需要考虑系统的可扩展性、实时性、功耗控制以及系统的可靠性等方面。
步骤三：软件开发在系统设计完成后，就可以开始进行软件开发了。
嵌入式系统的软件开发通常包括底层驱动程序的编写、操作系统的选择和配置、应用程序的编写等。
在软件开发过程中，需要使用适当的集成开发环境（IDE），选择合适的编程语言，如C、C++或者汇编语言等。
步骤四：硬件开发嵌入式系统的硬件开发是软件开发的基础。
在进行硬件开发之前，需要制定合适的硬件设计规范，包括电路原理图和PCB设计等。
硬件开发的重点是电路设计和电路板制作。
在设计电路时，需要注意电路的稳定性、电源的稳压性和电路的抗干扰能力等。
步骤五：系统集成与测试在软件和硬件开发完成后，就可以进行系统集成与测试。
这个步骤旨在验证系统各个组成部分的正确性和相互兼容性。
开发人员需要将软件程序烧录到硬件设备中，并对整个系统进行功能测试和性能测试。
如果有任何问题或者错误，需要及时修复和调试，直到系统能够正常运行为止。
步骤六：调试与优化调试与优化是嵌入式系统开发中必不可少的步骤。
在系统集成测试的过程中，可能会发现一些问题或者性能瓶颈。
嵌入式调试的方法嵌入式调试是指在嵌入式系统开发过程中，通过调试工具和方法对嵌入式系统进行故障定位和问题解决的过程。
嵌入式系统通常具有实时性、硬件资源受限、系统闭合性等特点，因此嵌入式调试需要特殊的方法和工具来进行。
下面将介绍几种常见的嵌入式调试方法。
1. 仿真调试法仿真调试是指在嵌入式系统开发过程中，利用仿真工具对系统进行软件调试和验证。
仿真工具可以模拟目标硬件的运行环境，使开发人员可以在计算机上进行调试。
通过仿真调试，开发人员可以在不依赖目标硬件的情况下进行软件调试，提高调试效率和便捷性。
2. 调试工具法调试工具是嵌入式系统调试的关键。
常见的调试工具包括调试器、示波器、逻辑分析仪等。
调试器可以连接到目标硬件上，通过调试接口与目标系统通信，实现对目标系统的软件调试。
示波器和逻辑分析仪可以用来观测目标系统的电信号和逻辑信号，帮助开发人员分析系统运行状态和故障原因。
3. 调试信息输出法在嵌入式系统开发过程中，开发人员可以在代码中插入调试信息输出语句，将系统运行时的状态信息输出到调试端口或者日志文件中。
通过观察调试信息，开发人员可以了解系统的运行状态和问题所在。
4. 调试工具辅助法调试工具辅助法是指利用辅助工具来辅助嵌入式系统的调试。
常见的辅助工具包括追踪分析工具、覆盖率工具、性能分析工具等。
这些辅助工具可以帮助开发人员分析系统的执行路径、代码覆盖情况、系统性能等，从而帮助开发人员定位和解决系统故障。
5. 调试打印法调试打印法是指在程序中插入打印语句，输出程序执行过程中的状态信息。
通过观察打印输出，开发人员可以了解程序的执行路径、变量取值等信息，帮助定位和解决问题。
除了上述几种常见的嵌入式调试方法外，还有一些特定的调试技术和方法，比如JTAG调试、RTOS调试、硬件调试等。
总的来说，嵌入式调试是一个复杂而有挑战性的工作，需要开发人员熟练掌握各种调试工具和方法，同时具备较强的分析和解决问题的能力。
随着嵌入式系统的复杂性不断增加，嵌入式调试也将面临更多的挑战和机遇。

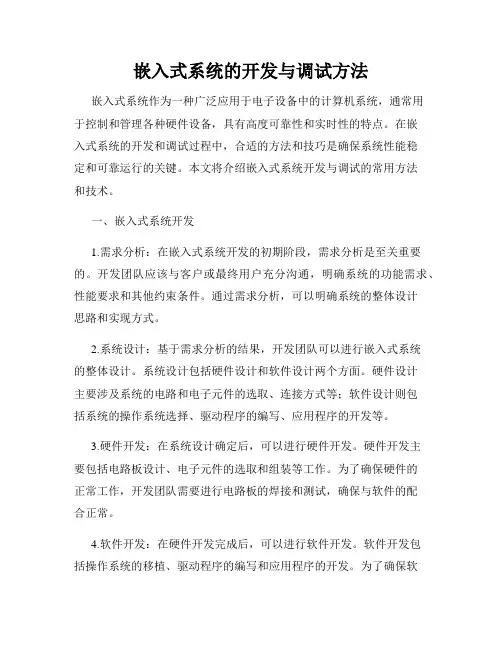

嵌入式系统的开发与调试方法嵌入式系统作为一种广泛应用于电子设备中的计算机系统，通常用于控制和管理各种硬件设备，具有高度可靠性和实时性的特点。
在嵌入式系统的开发和调试过程中，合适的方法和技巧是确保系统性能稳定和可靠运行的关键。
本文将介绍嵌入式系统开发与调试的常用方法和技术。
一、嵌入式系统开发1.需求分析：在嵌入式系统开发的初期阶段，需求分析是至关重要的。
开发团队应该与客户或最终用户充分沟通，明确系统的功能需求、性能要求和其他约束条件。
通过需求分析，可以明确系统的整体设计思路和实现方式。
2.系统设计：基于需求分析的结果，开发团队可以进行嵌入式系统的整体设计。
系统设计包括硬件设计和软件设计两个方面。
硬件设计主要涉及系统的电路和电子元件的选取、连接方式等；软件设计则包括系统的操作系统选择、驱动程序的编写、应用程序的开发等。
3.硬件开发：在系统设计确定后，可以进行硬件开发。
硬件开发主要包括电路板设计、电子元件的选取和组装等工作。
为了确保硬件的正常工作，开发团队需要进行电路板的焊接和测试，确保与软件的配合正常。
4.软件开发：在硬件开发完成后，可以进行软件开发。
软件开发包括操作系统的移植、驱动程序的编写和应用程序的开发。
为了确保软件的质量，开发团队需要进行软件的测试和调试，确保软件的稳定运行。
5.系统集成：在硬件和软件的开发完成后，可以进行系统的集成。
集成过程主要包括硬件和软件的连接和调试，确保系统的各个组成部分能够正常协同工作。
二、嵌入式系统调试方法1.仿真调试：在系统开发的初期阶段，可以使用仿真工具进行系统的仿真调试。
仿真调试可以减少硬件成本和时间成本，快速验证系统的功能和性能。
通过仿真调试，可以发现和纠正软件和硬件的问题，并优化系统的设计。
2.模块调试：在系统集成的过程中，可以进行模块调试。
模块调试是指对系统中的各个模块进行逐个调试，以确保每个模块的功能和性能正常。
通过模块调试，可以快速发现和定位问题，并及时进行修复。
嵌入式系统调试方法
嵌入式系统调试方法可以根据不同的调试目标和调试需求采用不同的方法。
以下列举了一些常见的嵌入式系统调试方法：
1. 基于软件的调试方法：
- 使用断点：在代码中插入断点，停止程序运行并观察变量值，跟踪程序执行流程。
- 打印调试信息：通过在代码中插入打印语句，将程序的状态信息打印输出到终端或日志文件中。
- 使用调试工具：使用专业的调试工具，如GDB、JTAG等，通过连接到嵌入式系统的调试接口，对系统进行调试和观察。
2. 基于硬件的调试方法：
- 使用示波器：通过连接示波器到嵌入式系统的输入输出接口，观察信号波形，以了解系统在运行时的状态和行为。
- 使用逻辑分析仪：通过连接逻辑分析仪到嵌入式系统的总线上，可以观察和分析总线通信、时序等情况。
- 使用仿真器/调试器：通过连接仿真器/调试器到嵌入式系统的调试接口，可以对系统进行单步调试、观察内存和寄存器状态等。
3. 试错法和排除法：
- 通过对系统的部分功能进行临时修改或替换，以确认问题所在。
- 逐步排除可能的原因，通过修改代码或配置参数，逐步缩小问题范围。
4. 远程调试方法：
- 使用远程调试工具：通过网络连接，将调试信息传输到远程电脑进行调试。
- 使用远程监控系统：通过网络连接，远程监控嵌入式系统的运行状态，收集和分析系统的日志和运行数据。
综合使用上述方法，可以帮助开发人员在嵌入式系统开发过程中有效地定位和解决问题。

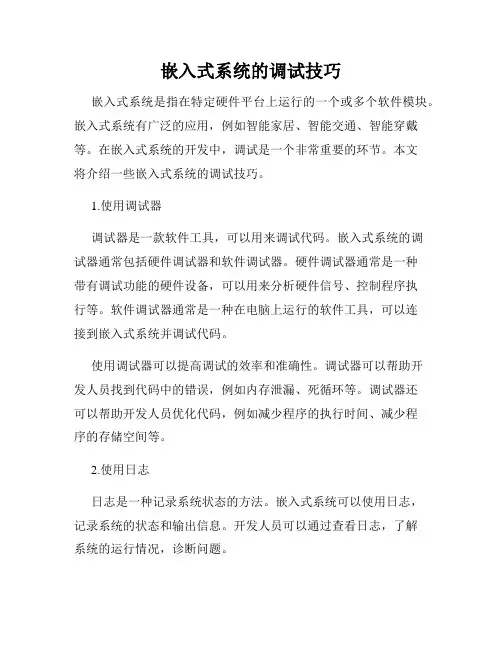

嵌入式系统的调试技巧嵌入式系统是指在特定硬件平台上运行的一个或多个软件模块。
嵌入式系统有广泛的应用，例如智能家居、智能交通、智能穿戴等。
在嵌入式系统的开发中，调试是一个非常重要的环节。
本文将介绍一些嵌入式系统的调试技巧。
1.使用调试器调试器是一款软件工具，可以用来调试代码。
嵌入式系统的调试器通常包括硬件调试器和软件调试器。
硬件调试器通常是一种带有调试功能的硬件设备，可以用来分析硬件信号、控制程序执行等。
软件调试器通常是一种在电脑上运行的软件工具，可以连接到嵌入式系统并调试代码。
使用调试器可以提高调试的效率和准确性。
调试器可以帮助开发人员找到代码中的错误，例如内存泄漏、死循环等。
调试器还可以帮助开发人员优化代码，例如减少程序的执行时间、减少程序的存储空间等。
2.使用日志日志是一种记录系统状态的方法。
嵌入式系统可以使用日志，记录系统的状态和输出信息。
开发人员可以通过查看日志，了解系统的运行情况，诊断问题。
使用日志可以帮助开发人员找到代码中的错误。
例如，当系统发生错误时，可以在日志中记录错误信息、调用堆栈等，方便开发人员定位问题。
使用日志还可以帮助开发人员了解系统的性能瓶颈。
例如，可以记录函数的执行时间、内存使用情况等，找到程序的瓶颈并进行优化。
3.使用断点断点是一种在程序执行到指定位置时暂停程序执行的方法。
嵌入式系统可以使用断点，帮助开发人员定位问题。
使用断点可以帮助开发人员定位代码中的错误。
例如，当系统发生错误时，可以使用断点暂停程序执行，查看变量的值、调用堆栈等，了解程序的运行情况。
使用断点还可以帮助开发人员了解程序的执行流程。
例如，可以在关键函数处设置断点，了解函数的执行流程。
4.使用模拟器模拟器是一种用来模拟嵌入式系统的软件工具。
模拟器可以在没有硬件平台的情况下执行程序，方便开发人员进行调试。
使用模拟器可以提高调试的效率和准确性。
模拟器可以帮助开发人员进行离线调试，减少调试成本。
模拟器还可以帮助开发人员模拟各种场景，例如异常情况、边界情况等，测试程序的健壮性。
嵌入式系统的调试与故障处理随着科技的不断发展，嵌入式系统在我们的日常生活中扮演着越来越重要的角色。
无论是智能手机、智能家居还是汽车导航系统，都依赖于嵌入式系统的稳定运行。
然而，由于嵌入式系统的特殊性和复杂性，难免会出现一些故障和问题。
因此，学会调试和处理嵌入式系统的故障至关重要。
本文将分步骤详细介绍嵌入式系统的调试与故障处理方法。
一、调试嵌入式系统1. 硬件调试硬件调试是调试嵌入式系统的首要步骤。
它包括检查硬件连接、电源供应、元件损坏等。
具体步骤如下：- 检查硬件连接：确保所有组件的连接正确，并检查是否有松动或损坏的接口。
- 检查电源供应：检查电源线是否连接良好，电压是否稳定。
若有异常，检查电源适配器或电池是否损坏。
- 检查元件损坏：检查电容、电阻、晶体振荡器等器件是否损坏或放错。
2. 软件调试软件调试主要通过软件工具和调试器来进行。
在调试期间，开发人员可以使用以下方法：- 通过屏幕打印信息：在代码中插入打印语句，以便输出特定的变量值或调试信息。
- 使用调试器：调试器是一种强大的工具，可以在程序运行期间监视变量的值，挂起程序执行，并逐行查看和修改代码。
- 使用仿真器：仿真器可以模拟整个嵌入式系统的工作，方便开发人员调试代码和模块。
二、处理嵌入式系统故障1. 建立故障模型在处理嵌入式系统故障之前，需要建立一个故障模型来分析故障的原因。
故障模型可以包括硬件故障和软件故障两个方面。
具体步骤如下：- 硬件故障模型：确定故障发生的硬件组件和接口，检查是否存在硬件元件损坏或连接问题。
- 软件故障模型：确定故障发生的软件模块和功能，检查是否存在代码错误或逻辑错误。
2. 故障排除根据故障模型，进行相应的故障排查。
一般来说，可以采取以下步骤：- 分析故障现象：仔细记录故障现象，包括出现故障的时间、频率、相关操作等。
- 查看日志信息：查看系统日志文件，以了解有关错误信息和异常的详细内容。
- 利用调试工具：使用调试工具逐步检查代码，查找潜在的错误和异常。
嵌入式系统的调试与测试技巧嵌入式系统是一种具有特定功能和任务的计算机系统，通常被嵌入到其他设备中，如手机、家电、汽车等。
由于其特殊的工作环境和资源限制，嵌入式系统的调试与测试工作十分重要。
本文将介绍一些嵌入式系统调试与测试的技巧，帮助开发人员有效解决问题并提高系统的稳定性和性能。
调试是嵌入式系统开发过程中至关重要的一步。
在软硬件集成后，通常会出现一些问题，如系统崩溃、死循环、性能瓶颈等。
下面是一些常用的嵌入式系统调试技巧。
首先，使用调试工具。
嵌入式系统通常会使用调试接口，如JTAG或SWD接口，开发人员可以通过这些接口连接嵌入式系统和调试工具，实时监测系统状态、查看变量值、设置断点等。
常见的调试工具有GDB、OpenOCD等，熟练掌握和合理利用这些工具可以帮助开发人员快速定位和解决问题。
其次，输出调试信息。
在嵌入式系统调试过程中，开发人员可以在代码中插入打印语句，输出运行时的变量值、函数调用信息、错误消息等。
这些信息可以通过串口、LCD显示屏或日志文件输出，帮助开发人员了解系统的运行状态和错误发生位置。
另外，利用仿真器进行调试。
对于某些需要与外设或传感器交互的嵌入式系统，开发人员可以使用仿真器模拟外设的输出信号，并在调试过程中逐步检查系统的反应和执行路径。
这种方法可以极大地减少与外设的依赖，并提高调试效率。
在进行嵌入式系统的测试时，需要针对系统的功能、性能和稳定性进行全面的验证。
下面是一些常用的嵌入式系统测试技巧。
首先，功能测试。
功能测试是验证嵌入式系统是否按照预期的方式工作的过程。
开发人员需要设计合适的测试用例，覆盖系统的各个功能模块，并通过输入各种不同的数据和条件来验证系统的输出是否符合预期。
在测试过程中，应该注意边界条件、异常情况以及不同使用场景的考虑。
其次，性能测试。
性能测试是评估嵌入式系统在各种负载条件下的运行性能的过程。
通过对系统进行压力测试、并行测试、响应时间测试等，开发人员可以了解系统在不同负载情况下的稳定性和性能瓶颈，并进行优化。
嵌入式系统调试方法嵌入式系统调试是指在嵌入式系统开发过程中，通过对系统的硬件和软件进行测试、分析和修正，以使系统能够正确地运行和实现预期的功能。
嵌入式系统调试的目标是找出并修复系统中的错误、调整系统性能和验证系统功能的正确性。
为了达到这些目标，有许多调试方法和工具可以使用。
下面将介绍几种常用的嵌入式系统调试方法。
1. 仿真调试：嵌入式系统通常由硬件和软件组成，仿真调试是使用软件模拟器在计算机上运行嵌入式系统的一种方法。
通过仿真调试，可以快速发现和修复软件错误，同时还可以验证硬件设计的正确性。
仿真调试工具通常提供断点、单步执行、变量监视等功能，方便程序员跟踪和分析程序运行过程。
2. 硬件调试：硬件调试主要是通过对硬件电路进行测量和观察，来找出硬件故障。
常用的硬件调试工具包括示波器、逻辑分析仪、频谱分析仪等。
硬件调试的目标是验证硬件设计的正确性、找出电路中的故障并进行修复。
通过对电路进行连线、观察信号波形和分析电路特性，可以找出硬件故障的原因，进而采取相应的修复措施。
3. 软件调试：软件调试主要是通过对嵌入式软件进行测试和分析，来找出软件中的错误。
常用的软件调试方法包括追踪调试、断言调试、覆盖测试等。
追踪调试可以记录程序的执行流程和函数调用轨迹，帮助开发人员定位错误的位置；断言调试是通过插入断言语句来检查程序的运行结果是否符合预期；覆盖测试是通过执行各种测试用例，检查程序的各个部分是否都被执行到。
软件调试工具包括调试器、代码覆盖率工具、性能分析工具等。
4. 性能调优：性能调优是指通过对嵌入式系统的硬件和软件进行调整和优化，以提高系统的执行效率和响应速度。
常用的性能调优方法包括编译器优化、算法优化、资源配置等。
编译器优化可以通过调整编译器的优化选项，来生成更高效的机器代码；算法优化可以通过改进算法的实现方式，来降低算法的时间复杂度；资源配置可以通过合理地分配系统资源，来提高系统的整体性能。
在进行嵌入式系统调试时，需要注意以下几点：1. 确定调试目标：在开始调试之前，需要明确调试的目标和要解决的问题。
嵌入式系统调试方法在嵌入式系统开发过程中，调试是一个至关重要的环节，它可以帮助开发人员发现和修复系统中的问题，确保系统的可靠运行。
嵌入式系统调试方法有多种，本文将介绍几种常见的调试方法及其应用。
1.仿真调试方法仿真调试方法是通过软件工具模拟出目标系统的运行环境，并执行实际的应用程序进行调试。
主要有两种仿真调试方法：软件仿真和硬件仿真。
软件仿真是在宿主机上运行嵌入式系统的代码，通过模拟目标系统的硬件和外设，实现对代码的调试。
软件仿真的优点是不需要实际的硬件环境，可以在开发过程中随时进行调试，并且具有一定的调试功能，如断点调试、变量跟踪等。
但由于宿主机和目标系统的硬件差异，软件仿真无法完全模拟出实际系统的运行情况，因此在一些对实时性要求较高的系统调试中，软件仿真的效果可能不太理想。
硬件仿真是通过使用专用的硬件仿真器或开发板，将目标系统的代码加载到仿真器或开发板上运行，并通过仿真器或开发板提供的调试接口进行调试。
硬件仿真可以更加真实地模拟出系统的运行环境，能够检测到一些与硬件相关的问题，并且对实时性要求较高的系统也有较好的支持。
但硬件仿真的成本较高，需要专门的硬件设备，并且在调试过程中可能会受到硬件本身的限制。
2.远程调试方法远程调试方法是通过网络连接将开发环境和目标系统进行远程通信，实现对目标系统的调试。
远程调试方法可以分为两种：远程串口调试和远程调试工具调试。
远程串口调试是通过连接目标系统的串口与开发环境的串口进行通信，实现对目标系统的调试。
远程串口调试的优点是简单易用，在调试过程中可以使用类似于本地调试的方式进行操作。
但远程串口调试的缺点是需要连接物理串口，局限于物理距离。
远程调试工具调试是通过使用专门的远程调试工具，如JTAG或SWD调试器，通过连接开发环境和目标系统的调试接口进行调试。
远程调试工具调试可以实现远程调试，无需物理接触目标系统，灵活性较高。
但远程调试工具调试的缺点是需要专用的调试工具和接口支持。
