主要的显示屏驱动IC
- 格式:doc
- 大小:19.00 KB
- 文档页数:8
lcd驱动ic原理
LCD驱动IC是一种用于控制液晶显示屏(LCD)的集成电路。
它负责接收来自主控芯片的指令,并将图像、文本等数据转换为适合液晶显示的信号。
LCD驱动IC的原理主要包括以下几
个方面:
1. 数据处理:LCD驱动IC接收来自主控芯片的指令和数据,
通过内部的逻辑电路对这些数据进行解析和处理。
根据不同的指令和数据格式,LCD驱动IC会执行相应的操作。
2. 显示控制:LCD驱动IC需要根据指令和数据来控制液晶显
示屏的像素点亮和灭。
一般来说,液晶显示屏由一组行和列组成的像素阵列,LCD驱动IC根据接收到的数据来选择哪些像
素点亮、哪些像素灭,从而显示出图像或文字。
3. 电源控制:LCD驱动IC还负责控制液晶显示屏的电源供应。
它可以通过控制不同的电压信号来调节液晶的对比度、亮度等参数,以达到最佳的显示效果。
4. 时序控制:液晶显示屏的像素点亮和灭需要按照一定的时序来进行。
LCD驱动IC会通过内部的时序生成电路来生成准确
的时序信号,确保像素点能够按照正确的时序进行驱动。
5. 数据传输:LCD驱动IC需要将处理后的数据传输给液晶显
示屏,通常采用并行或串行的方式进行。
并行传输通常速度较快,适用于大尺寸液晶显示屏;串行传输则需要较少的线材,适用于小尺寸液晶显示屏。
总之,LCD驱动IC是一种重要的芯片,负责控制液晶显示屏的显示和电源供应。
通过合理的数据处理、显示控制、电源控制、时序控制以及数据传输,LCD驱动IC能够实现高质量的图像和文字显示效果。

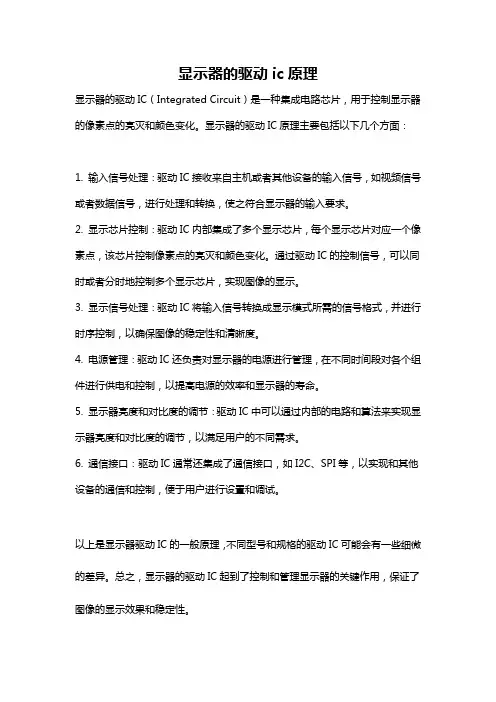

显示器的驱动ic原理
显示器的驱动IC(Integrated Circuit)是一种集成电路芯片,用于控制显示器的像素点的亮灭和颜色变化。
显示器的驱动IC原理主要包括以下几个方面:
1. 输入信号处理:驱动IC接收来自主机或者其他设备的输入信号,如视频信号或者数据信号,进行处理和转换,使之符合显示器的输入要求。
2. 显示芯片控制:驱动IC内部集成了多个显示芯片,每个显示芯片对应一个像素点,该芯片控制像素点的亮灭和颜色变化。
通过驱动IC的控制信号,可以同时或者分时地控制多个显示芯片,实现图像的显示。
3. 显示信号处理:驱动IC将输入信号转换成显示模式所需的信号格式,并进行时序控制,以确保图像的稳定性和清晰度。
4. 电源管理:驱动IC还负责对显示器的电源进行管理,在不同时间段对各个组件进行供电和控制,以提高电源的效率和显示器的寿命。
5. 显示器亮度和对比度的调节:驱动IC中可以通过内部的电路和算法来实现显示器亮度和对比度的调节,以满足用户的不同需求。
6. 通信接口:驱动IC通常还集成了通信接口,如I2C、SPI等,以实现和其他设备的通信和控制,便于用户进行设置和调试。
以上是显示器驱动IC的一般原理,不同型号和规格的驱动IC可能会有一些细微的差异。
总之,显示器的驱动IC起到了控制和管理显示器的关键作用,保证了图像的显示效果和稳定性。
常见液晶驱动控制芯片详解前言因此各位朋友在选择LCD液晶模块的时候,在考虑到串行,还是并行的方式时,可根据其驱动控制IC的型号来判别,当然你还需要看你选择的LCD模块引脚定义是固定支持并行,还是可选择并行或串行的方式。
一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16X2、16X4、20X2、20X4、40X4等字符型LCD,基本上都采用的KS0066 作为LCD 的驱动控制器。
二、图形点阵型LCD驱动控制IC2.1、点阵数122X32—SED1520。
2.2、点阵数128×64。
(1)RA8816,支持串行或并行数据操作方式,内置中文汉字字库。
(2)KS0108/RA8808,只支持并行数据操作方式,也是最通用的12864点阵液晶的驱动控制IC。
(3)ST7565,支持中行或并行数据操作方式。
(4)S6B0724,支持中行或并行数据操作方式。
(5)RA6963,支持并行数据操作方式。
2.3、其他点阵数如192×64、240×64、320X64、240X128 的一般都是采用RA6963驱动控制芯片。
2.4、点阵数320X240,通用的采用RA8835 内置ASCII字库,以及RA8806驱动IC内置ASCII和中文等字库。
这里列举的只是一些常用的,当然还有其他LCD 驱动控制IC,在写LCD 驱动时要清楚是哪个型号的IC,再到网上去寻找对应的IC 数据手册吧。
后面我将慢慢补上其它一些常见的。
三、12864 液晶的奥秘CD1601/1602和LCD12864 都是通常使用的液晶,有人以为12864是一个统一的编号,主要是12864 的液晶驱动都是一样的,其实12864只是表示液晶的点阵是128*64点阵,而实际的12864 有带字库的,也有不带字库的:有5V电压的,也有3.3V工作电压:归根到底的区别在于驱动控制芯片,常用的控制芯片有RA8816、KS0108/RA8808、RA6963等等。
LED全彩屏的驱动芯片目前,LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。
在国内LED显示屏行业,这几家的芯片都有应用。
TOSHIBA产品的性价比较高,在国内市场上占有率也最高。
主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。
其中TB62705、TB62725是8位源芯片,TB62706、TB62726是16位源芯片。
TB62725、TB62726分别是TB62705、TB62706的升级芯片。
这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。
作为中档芯片,目前"TB62725、TB62726已经逐渐替代了TB62705和TB62706。
另外,TB62726还有一种窄体封装的TB62726AFNA芯片,其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm),这种窄体封装比较适合在点间距较小的显示屏上使用。
需要注意的是,AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。
TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片,除具有普通恒流源芯片的功能外,还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。
此类芯片适用于高端的LED全彩显示屏,当然其价格也不菲。
TB62727为TOSHIBA的新产品,主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能,其市场定位介于TB62719(718)与TB62726之间,计划于2003年10月量产。
TI作为世界级的IC厂商,其产品性能自然勿用置疑。
但由于先期对中国LED市场的开发不力,市场占有率并不高。
主要产品有TLC5921、TLC5930和TLC5911等。

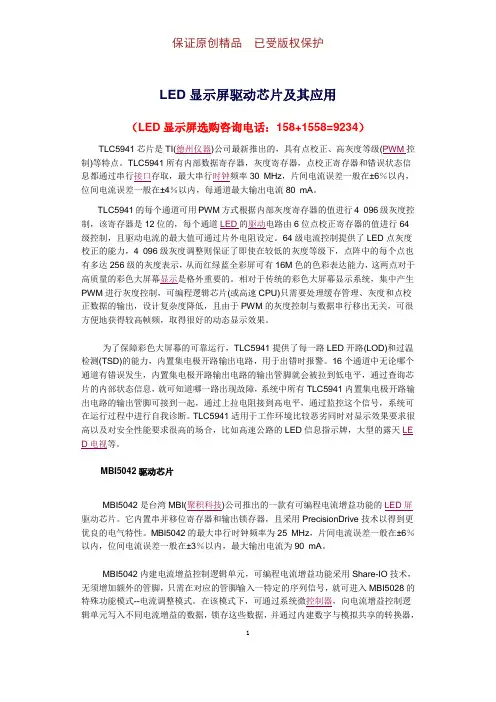

保证原创精品已受版权保护LED显示屏驱动芯片及其应用(LED显示屏选购咨询电话:158+1558=9234)TLC5941的每个通道可用PWM方式根据内部灰度寄存器的值进行4 096级灰度控制,该寄存器是12位的,每个通道LED的驱动电路由6位点校正寄存器的值进行64级控制,且驱动电流的最大值可通过片外电阻设定。
64级电流控制提供了LED点灰度校正的能力,4 096级灰度调整则保证了即使在较低的灰度等级下,点阵中的每个点也有多达256级的灰度表示,从而红绿蓝全彩屏可有16M色的色彩表达能力,这两点对于高质量的彩色大屏幕显示是格外重要的。
相对于传统的彩色大屏幕显示系统,集中产生PWM进行灰度控制,可编程逻辑芯片(或高速CPU)只需要处理缓存管理、灰度和点校正数据的输出,设计复杂度降低,且由于PWM的灰度控制与数据串行移出无关,可很方便地获得较高帧频,取得很好的动态显示效果。
为了保障彩色大屏幕的可靠运行,TLC5941提供了每一路LED开路(LOD)和过温检测(TSD)的能力,内置集电极开路输出电路,用于出错时报警。
16个通道中无论哪个通道有错误发生,内置集电极开路输出电路的输出管脚就会被拉到低电平,通过查询芯片的内部状态信息,就可知道哪一路出现故障,系统中所有TLC5941内置集电极开路输出电路的输出管脚可接到一起,通过上拉电阻接到高电平,通过监控这个信号,系统可在运行过程中进行自我诊断。
TLC5941适用于工作环境比较恶劣同时对显示效果要求很高以及对安全性能要求很高的场合,比如高速公路的LED信息指示牌,大型的露天LE D电视等。
MBI5042驱动芯片MBI5042是台湾MBI(聚积科技)公司推出的一款有可编程电流增益功能的LED屏驱动芯片。
它内置串并移位寄存器和输出锁存器,且采用PrecisionDrive技术以得到更优良的电气特性。
MBl5042的最大串行时钟频率为25 MHz,片间电流误差一般在±6%以内,位间电流误差一般在±3%以内,最大输出电流为90 mA。
led显示屏驱动芯片LED显示屏驱动芯片是指用来控制和驱动LED显示屏幕的集成电路芯片。
它是LED显示屏幕的重要组成部分,能够将输入的图像、文字或视频信号转换为适合LED显示屏显示的驱动信号。
LED显示屏驱动芯片主要分为两类:常规驱动芯片和智能驱动芯片。
常规驱动芯片主要包括驱动IC、行、列扫描芯片和灰度控制芯片等。
驱动IC主要负责将输入的信号转换为行、列信号并控制LED点亮;行、列扫描芯片负责行、列扫描功能,通过对每一个LED点的刷新,实现整个屏幕的显示;灰度控制芯片负责控制每个LED点的亮度,通过调节电流来实现不同灰度的显示。
智能驱动芯片是在常规驱动芯片的基础上加入了更多的功能和特性。
智能驱动芯片可以实现对屏幕亮度、色彩、图像平滑处理和多点触控等的控制。
此外,智能驱动芯片还可以实现远程控制和监控功能,方便对LED显示屏进行远程操作和管理。
驱动芯片的选择对LED显示屏的性能和稳定性有着重要影响。
一个好的驱动芯片应具有以下特点:1.高刷新率和灰度控制能力:LED显示屏需要能够快速刷新屏幕并具有较高的灰度控制能力,以实现清晰、平滑的图像显示。
2.低功耗和热量:驱动芯片应具有较低的功耗和热量,以提高LED显示屏的工作效率和稳定性,减少能源消耗。
3.稳定性和可靠性:驱动芯片需要具有良好的稳定性和可靠性,能够长时间、稳定地工作,不易受外界干扰。
4.接口和兼容性:驱动芯片应具有丰富的接口和兼容性,能够与各种不同类型的控制器和主板连接,并能够兼容不同的通信协议。
5.安全性和技术支持:驱动芯片需要具有良好的安全性,能够保护显示屏免受恶意攻击。
同时,供应商还应提供完善的技术支持和售后服务,解决用户在使用过程中遇到的问题。
总之,LED显示屏驱动芯片是LED显示屏的核心组成部分,对显示效果、稳定性和可靠性起着重要的作用。
随着LED显示屏技术的不断发展,驱动芯片也在不断更新和创新,从而为用户提供更加出色的显示效果和使用体验。
全球及中国显示驱动芯片(DDIC)行业分析莫能沛莫能沛2023-04-2110:19一、概述1、定义显示驱动芯片是显示屏成像系统的主要部分,是集成了电阻,调节器,比较器和功率晶体管等部件的,包括LCD模块和显示子系统,负责驱动显示器和控制驱动电流等功能。
2、分类将显示驱动芯片是否集成触控功能可区分为显示驱动芯片(DDIC)和触控显示整合驱动芯片(TDDI),根据不同的应用场景及系统需求,决定了DDIC和TDDI在集成电路设计方案方面存在差异。
现阶段市场上主流显示驱动芯片包括LCD显示驱动芯片(LCDDDIC)、触控显示整合驱动芯片(TDDI)和OLED显示驱动芯片(OLEDDDIC)三种类型。
显示驱动芯片种类及相关介绍显示驱动芯片种类及相关介绍资料来源:公开资料,产业研究院整理二、产业链分析1、产业链显示驱动芯片行业产业链上游为原材料及设备环节,其中,原材料主要包括硅片、光刻胶、溅射靶材、封装材料等;设备主要包括沉积设备、光刻机、蚀刻设备、涂胶显影设备等;中游为显示驱动芯片生产供应环节;下游主要应用于手机、电视、平板、可穿戴设备、车载显示、商用显示等领域。
显示驱动芯片行业产业链示意图显示驱动芯片行业产业链示意图资料来源:公开资料,产业研究院整理2、下游端分析随着中国大陆高世代线产能持续释放及韩国龙头厂商三星、LG陆续关停LCD产线,全球LCD产能快速向中国大陆集中,目前中国大陆已经成为全球LCD产业的中心。
据资料显示,2020年中国大陆LCD产能为15670万平方米,同比增长28.2%。
预计到2025年产能将增长至23573万平方千米。
2016-2025年中国大陆LCD产能及增速情况2016-2025年中国大陆LCD产能及增速情况资料来源:公开资料,产业研究院整理三、全球现状1、市场规模显示驱动芯片行业的发展与面板行业及其终端消费市场发展情况密切相关,主要的终端消费市场集中在显示器、电视、笔记本电脑、智能手机、智能穿戴和车载显示等。

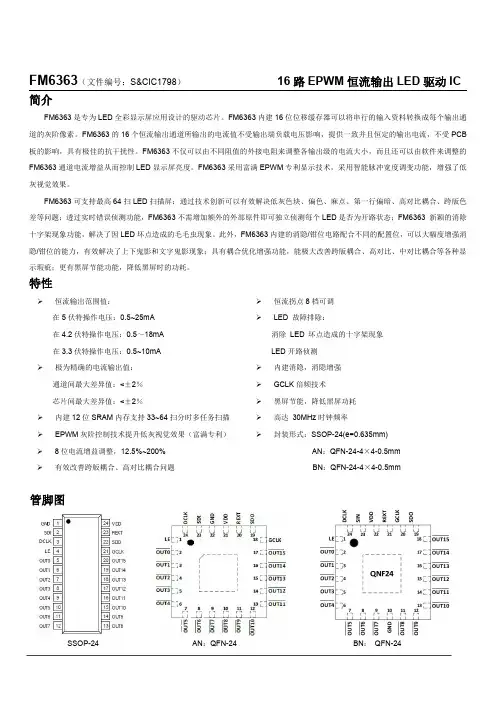

FM6363(文件编号:S&CIC1798)16路EPWM 恒流输出LED 驱动IC简介FM6363是专为LED 全彩显示屏应用设计的驱动芯片。
FM6363内建16位位移缓存器可以将串行的输入资料转换成每个输出通道的灰阶像素。
FM6363的16个恒流输出通道所输出的电流值不受输出端负载电压影响,提供一致并且恒定的输出电流,不受PCB 板的影响,具有极佳的抗干扰性。
FM6363不仅可以由不同阻值的外接电阻来调整各输出级的电流大小,而且还可以由软件来调整的FM6363通道电流增益从而控制LED 显示屏亮度。
FM6363采用富满EPWM 专利显示技术,采用智能脉冲宽度调变功能,增强了低灰视觉效果。
FM6363可支持最高64扫LED 扫描屏;通过技术创新可以有效解决低灰色块、偏色、麻点、第一行偏暗、高对比耦合、跨版色差等问题;透过实时错误侦测功能,FM6363不需增加额外的外部原件即可独立侦测每个LED 是否为开路状态;FM6363新颖的消除十字架现象功能,解决了因LED 坏点造成的毛毛虫现象。
此外,FM6363内建的消隐/钳位电路配合不同的配置位,可以大幅度增强消隐/钳位的能力,有效解决了上下鬼影和文字鬼影现象;具有耦合优化增强功能,能极大改善跨版耦合、高对比、中对比耦合等各种显示瑕疵;更有黑屏节能功能,降低黑屏时的功耗。
特性恒流输出范围值:在5伏特操作电压:0.5~25mA 在4.2伏特操作电压:0.5~18mA 在3.3伏特操作电压:0.5~10mA极为精确的电流输出值:通道间最大差异值:<±2%芯片间最大差异值:<±2% 内建12位SRAM 内存支持33~64扫分时多任务扫描 EPWM 灰阶控制技术提升低灰视觉效果(富满专利) 8位电流增益调整,12.5%~200%有效改善跨版耦合、高对比耦合问题恒流拐点8档可调LED 故障排除:消除LED 坏点造成的十字架现象LED 开路侦测 内建消隐,消隐增强 GCLK 倍频技术黑屏节能,降低黑屏功耗 高达30MHz 时钟频率封装形式:SSOP-24(e=0.635mm)AN :QFN-24-4×4-0.5mm BN :QFN-24-4×4-0.5mm管脚图SSOP-24AN :QFN-24BN :QFN-24FM6363(文件编号:S&CIC1798)16路EPWM恒流输出LED驱动IC功能框图FM6363(文件编号:S&CIC1798)16路EPWM恒流输出LED驱动IC 输出输入等效电路FM6363(文件编号:S&CIC1798)16路EPWM恒流输出LED驱动IC模拟时,PCB尺寸为76.2mm*114.3mm。
IC驱动LCD原理
IC驱动(Integrated Circuit driver)是一种集成电路,用于驱动液晶显示屏(LCD)。
它通过控制电流、电压和信号的变化来管理LCD屏幕的显示。
IC驱动的主要原理是利用内部逻辑电路和模拟电路来控制各个像素点的亮度和颜色。
在LCD屏幕中,每个像素点都由一个液晶分子组成,通过施加电场来控制液晶分子的方向,从而达到改变像素点的亮度和色彩的目的。
在LCD驱动过程中,IC驱动主要将输入的数字信号转换为适合LCD屏幕的模拟信号。
这涉及到数字和模拟信号的转换、信号的放大和滤波等过程。
通过控制驱动电路中的晶体管和电容器等元件,IC驱动产生适当的电场和电压,从而调整液晶分子的取向,实现像素的亮度和颜色的变化。
IC驱动还包括对LCD屏幕的扫描和刷新控制。
它通过控制行和列的选择,逐行(逐列)地对每个像素点进行刷新,从而完成整个LCD屏幕的显示。
IC驱动还可以控制刷新速率、帧率和像素的分辨率,以实现不同的显示效果和动态图像。
总之,IC驱动通过将输入信号转换为适合LCD屏幕的模拟信号,并通过控制液晶分子的取向和刷新过程,实现LCD屏幕的显示效果。
它在液晶显示技术中起着重要的作用,提供了高品质的图像和视频显示。
=25mA, ±2.5%@I OUT =1mA;多颗IC间的输出电流差异小于±3%;电流随着输出端耐受电压(V DS)变化,被控制在每伏特0.1%;且电流受供给电压(V DD)、环境温度的变化也被控制在1%。
使用者可以经由选用不同阻值的外接电阻器来调整MBI5023各输出级的电流大小,藉此机制,使用者可精确地控制LED的发光亮度。
MBI5023的设计保证其输出级可耐压17伏特,因此可以在每个输出端串接多个LED。
此外,MBI5023亦提供25MHz 的高时钟频率以满足系统对大量数据传输上的需求。
©聚积科技2011
台湾新竹市埔顶路18号6F之4
电话:+886-3-579-0068,传真:+886-3-579-7534 E-mail: info@
- 1 - 2011年6月,V1.00。
主要的显示屏驱动IC74HC04的作用:6位反相器。
第7脚GND,电源地。
第14脚VCC,电源正极。
信号由A端输入Y端反相输出,A1与Y1为一组,其它类推。
例:A1=“1”则Y1=“0”、A1=“0”则Y1=“1”,其它组功能一样。
74HC138的作用:八位二进制译十进制译码器。
第8脚GND,电源地。
第15脚VCC,电源正极第1~3脚A、B、C,二进制输入脚。
第4~6脚片选信号操纵,只有在4、5脚为“0”6脚为“1”时,才会被选通,输出受A、B、C信号操纵。
其它任何组合方式将不被选通,且Y0~Y7输出全为“1”。
通过操纵选通脚来级联,使之扩展到十六位。
例:G2A=0,G2B=0,G1=1,A=1,B=0,C=0,则Y0为“0”Y1~Y7为“1”。
74HC595的作用:LED驱动芯片,8位移位锁存器。
第8脚GND,电源地。
第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。
第13脚EN,使能口,当该引脚上为“1”时QA~QH口全部为“1”,为“0”时QA~QH的输出由输入的数据操纵。
第12脚STB,锁存口,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK,时钟口,每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR,复位口,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一样接VCC。
第9脚DOUT,串行数据输出端,将数据传到下一个。
第15、1~7脚,并行输出口也确实是驱动输出口,驱动LED。
4953的作用:行驱动管,功率管。
其内部是两个CMOS管,1、3脚VCC,2、4脚操纵脚,2脚操纵7、8脚的输出,4脚操纵5、6脚的输出,只有当2、4脚为“0”时,7、8、5、6才会输出,否则输出为高阻状态。
TB62726的作用:LED驱动芯片,16位移位锁存器。
第1脚GND,电源地。
第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入.第4脚STB,锁存输入.第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上可不能显现高电平,只有高阻状态和低电平状态。

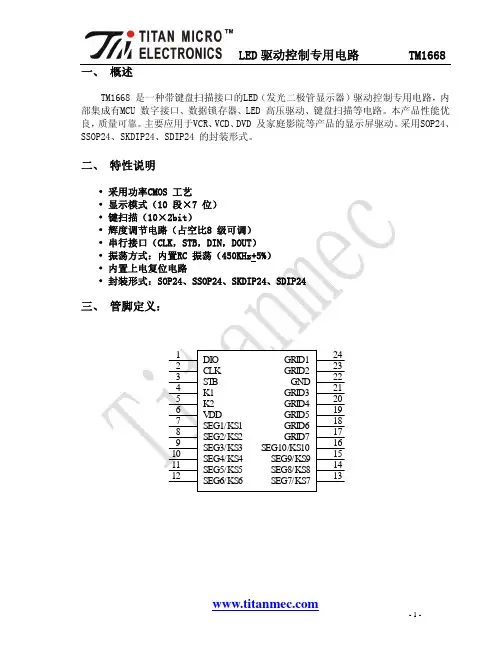

LED显示驱动芯片功能解析(一)2009-12-24 11:09LED显示屏驱动IC:台湾点晶科技DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰DM115B 通用8位恒流驱动IC 恒流一致性及稳定性高DM11C 8位驱动IC 具有短断点侦测及温度保护功能,屏DM13C 16位驱动IC 具有短断点侦测及温度保护功能,屏DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管聚积科技公司:MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC I5025 16位最大45mALED屏幕、护栏灯管恒流驱动ICMBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC广鹏科技公司:AMC7140 5-50V DC&DC 最大500mA电流可调,1颗或多颗LED驱AMC7150 5-24V DC&DC 最大1.5A固定式, 1-3颗LED驱动台晶科技:T6317A MR16-1W 7-24V 350mA 1W多颗驱动ICT6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC东芝公司:TB62726AN/AF 16位全彩LED大屏幕TB62726ANG/AFG 16位全彩LED大屏幕彩LED大屏幕带断、短路侦测及温度保护IR 国际整流器公司:IRS2540 200V市电直驱1W多颗LED驱动IC,500mA IRS2541美国超科公司 (Supertex):HV9910 高压大功率直驱LED恒流器件HV9931 高压双向检测大功率直驱LED恒流IC,可PWM灰度调节杭州士兰微电子有限公司:SB16726 16位恒流驱动全彩屏幕ICSC16722 可级连、大电流输出的专用LED驱动电路SB42351 350mA低压差白光固定式LED驱动芯片SB42510 PWM控制、1A白光LED恒流芯片QX9910 大功率20MA-2A,2.5V-220V直驱恒流ICQX9920 2.5V-220V可编程LED 驱动电流,编程范围为10mA到1A QX62726 LED大屏幕16位移位恒流驱动SM16126B 16位恒流移位寄存器,应用于LED屏幕及灯饰产品LED屏幕配套部分逻辑IC,飞利浦些列:74HC595D 逻辑8位移位寄存器74HC245D 3态8总线收发器74HC138D 3-8线译码器、多路转换74HC164D 8位移位寄存器(串进并出)74HC04D 逻辑6非门74HC08D 逻辑6非门驱动器74HC244D 8缓冲/线驱动/线接收(3态)LED屏幕配套部分 MOS管:MT4953 台湾茂钿APM4953 台湾茂达GE4953 深圳捷托74HC5951 、描述 74HC595是硅结构的CMOS器件,兼容低电压TTL电路,遵守JEDEC标准。
LED显示屏驱动IC的基本知识led显示屏驱动IC就是这样一个关键的零部件,它就像人脑的中枢神经,掌管着全身的肢体行动以及大脑思维意识的运转。
驱动IC的性能高低决定了led显示屏画面播出的效果,尤其是现代大型活动以及高端场所的运用,使得人们对LED显示屏驱动IC的要求更加严苛。
驱动IC的作用:接收符合协议规定的显示数据(来自接收卡或者视频处理器等信息源),在内部生产PWM与电流时间变化,输出与亮度灰度刷新等相关的PWM电流来点亮led。
驱动IC和逻辑IC以及MOS开关组成的周边IC,共同作用于LED显示屏的显示功能并决定其呈现的显示效果。
驱动IC的分类:led驱动芯片可分为通用芯片和专用芯片两种。
所谓的通用芯片,其芯片本身并非专门为led而设计,而是一些具有led显示屏部分逻辑功能的逻辑芯片(如串2并移位寄存器)。
而专用芯片是指按照led发光特性而设计专门用于led显示屏的驱动芯片。
LED是电流特性器件,即在饱和导通的前提下,其亮度随着电流的变化而变化,而不是靠调节其两端的电压而变化。
因此专用芯片一个最大的特点就是提供恒流源。
恒流源可以保证LED的稳定驱动,消除LED的闪烁现象,是LED显示屏显示高品质画面的前提。
有些专用芯片还针对不同行业的要求增加了一些特殊的功能,如具备LED错误侦测、电流增益控制和电流校正等。
驱动IC的演进:上个世纪90年代,LED显示屏应用以单双色为主,采用的是恒压驱动IC。
1997年,我国出现了首款LED显示屏专用驱动控制芯片9701,从16级灰度跨越至8192级灰度,实现了视频的所见即所得。
随后,针对led发光特性,恒流驱动成为全彩led显示屏驱动的首选,同时集成度更高的16通道驱动替代了8通道驱动。
20世纪90年代末,日本Toshiba、美国Allegro和Ti等公司相继推出16通道的LED恒流驱动芯片,21世纪初,中国台系企业的驱动芯片也相继量产和使用。
如今,为了解决小间距LED显示屏PCB布线的问题,一些驱动IC厂家又推出了高集成的48通道的LED恒流驱动芯片。
厂商型号封装电流通道电流(3.3V/5.0V)电压明微SM16026SSOP24/QSOP24162-24mA / 2-36mA 3.3-5.0V SM16126SSOP24/QSOP24/QF N24163-30mA / 3-45mA 3.3-5.0V SM16127SSOP24/QSOP24/QF N24162-24mA / 2-36mA 3.3-5.0V SM16136SSOP24/QSOP24162-24mA / 2-36mA3.3-5.0VSM16158SSOP24/QSOP24/QF N24162-24mA / 2-36mA 3.0-5.0V 聚积(MBI)MBI5124SOP24/SSOP24/mSSO P24161-10mA / 1-25mA 3.0-5.5V MBI5137SOP16L/SSOP16L 83-60mA / 5-80mA 3.0-5.5V MBI5041SOP24L/SSOP24L/mS SOP24L/QFN24L 162-30mA / 2-30mA 3.0-5.5V MBI5045SOP24L/SSOP24L 162-30mA / 2-45mA 3.0-5.5V MBI5047SOP24L/SSOP24L 163-30mA / 3-45mA 3.0-5.5V MBI5051SOP24L/SSOP24L 162-30mA / 2-45mA 3.0-5.5V MBI5151SOP24L/SSOP24L 161-10mA / 1-20mA 3.0-5.5V MBI5152SOP24L/SSOP24L161-10mA / 1-20mA 3.0-5.5VMBI5153SOP24L/SSOP24L/QF N24L 160.5-10mA/0.5-20mA3.0-5.5V MBI5024SSOP24163-30mA / 3-45mA 3.0-5.5V MBI5025SOP24/SSOP24163-30mA / 3-45mA 3.0-5.5V MBI5026/27/28/29P-DIP24L/SP-DIP24L/SOP24L/SSOP 24165-90mA3.0-5.5V MBI5030SOP24L/TSSOP24L/QF N24L163-70mA / 8-90mA 3.0-5.5V MBI5031SOP24L/TSSOP24L/QF N24L163-70mA / 8-90mA 3.0-5.5V MBI5034SOP24/SSOP24163-30mA / 3-45mA 3.0-5.5V MBI5035SOP24/SSOP2163-30mA / 3-40mA 3.0-5.5V MBI5040SOP24L/TSSOP24L/QF N24L162-45mA / 2-60mA 3.0-5.5V MBI5042SOP24L/SSOP24L/TSS OP24L/QFN24L 162-30mA / 2-45mA 3.0-5.5V MBI5050SOP24L/SSOP24L 163-30mA / 3-45mA 3.0-5.5V MBI5324LQFP48241-25mA / 1-35mA 3.0-5.5V JXI5020SOP24163-30mA / 3-45mA3.0-5.5V点晶(SITI)DM13A SOP24/SSOP24/SOP24B163-60mA 3.3-5V东芝(TOS)TB62747SSOP24161.5-35mA/1.5-45mA 3.3-5VTC62D722CFG SSOP2416 1.5-90mA 3.0-5.5V德州(TI)TLC5928TSSOP24/HSSOP241635mA 3.0-5.5V TLC59025SSOP241645mA 3.0-5.5VTLC5923HTSSOP32 / VQFN321680mA 3.0-5.5VTLC5947HTSSOP32 / VQFN322430mA 3.0-5.5VTLC5941HTSSOP28 / VQFN321680mA 3.0-5.5VTLC5929SSOP24/HTSSOP24/VQFN241650mA 3.0-5.5V 明阳MY9161163-30mA / 3-55mA 3.3-5V 丰芯FD9802SSOP24165-90mA 3.0-5.5V 集创北方ICN2026SSOP24163-30mA / 3-45mA 3.3-5V ICN202416 3.0-5.5VICN203616 3.0-5.5VICN203816 3.0-5.5V日月成SUM2017SSOP24/QSOP24/QFN24160.6-35mA/0.6-45mA 3.0-5.5VSUM2030GAS2QSOP24160.6-35mA/0.6-45mA 3.0-5.5VSUM2016SSOP24160.6-35mA/0.6-45mA 3.0-5.5VSUM2022SSOP24160.6-45mA 3.0-6V 索尼CXA3596R HQFP641680mA误差(CHs/Ics)输出端耐压F clk MAXT OE.MIN Color Deph PWM Inside<±3% / <±6%17V25MHZ30ns<±3% / <±6%18V25MHZ30ns<±3% / <±6%17V25MHZ30ns<±2.5% / <±3.5%30MHZ16bits SM-PWM <±2.5% / <±3.5%16bits SM-PWM<±2.5%(1.5%)/<±3%(1.5%)17V25MHZ50ns<±1.5%(typ) / <±3%(typ)17V30MHZ50ns<±1.5%(typ) / <±3%(typ)17V30MHZ16bits S-PWM <±3%(typ) / <±3%(typ)17V30MHZ16bits S-PWM <±1.5%(typ) / <±3%(typ)17V30MHZ16bits S-PWM<±1.5%(typ) / <±3%(typ)17V30MHZ 16bits/14bits S-PWM<±2.5% / <±3%17V30MHZ 16bits/14bits S-PWM<±2.5% / <±3%17V30MHZ 16bits/14bits S-PWM<±2.5% / <±3%17V30MHZ 14bits/13bits S-PWM<±2.5% / <±3%17V25MHZ70ns <±3% / <±6%17V25MHZ250ns<±3% / <±6%17V25MHZ200ns<±1.5%(typ) / <±3%(typ)17V30MHZ 16bits/12bits S-PWM<±1.5%(typ) / <±3%(typ)17V30MHZ12bits S-PWM <±1.5%(typ) / <±3%(typ)17V30MHZ20ns<±5% / <±6%17V25MHZ70ns<±1.5%(typ) / <±3%(typ)17V30MHZ 16bits/12bits S-PWM<±1.5%(typ) / <±3%(typ)17V30MHZ16bits S-PWM<±1.5%(typ) / <±3%(typ)17V30MHZ 16bits/14bits S-PWM<±2%(typ) / <±4%(typ)17V25MHZ70ns <±2.5% / <±3%17V25MHZ70ns<±3% / <±6%17V25MHZ<±1.5% / <±1.5%26V25MHZ100ns<±1.5% / <±2.5%17V30MHZ 16bits/12bits PWM<±1% / <±1%17V35MHZ20ns<±5% / <±6%17V30MHZ<±1%17V30MHZ10ns<±2% / <±2%17V30MHZ12bits<±1%17V30MHZ12bits<±3% / <±4%10V33MHZ40ns<±0.7% / <±0.9%17V25MHZ50ns<±3% / <±4%17V25MHZ<±2.3% / <±2.5%20V30MHZ<±2% / <±2.3%20V30MHZ<±1.5% / <±1.5%20V<±1.5% / <±1.5%20V<±1.2%(typ) / <±2%(typ)35MHZ20ns<±3% / <±3%30MHZ16bits FM-PWM<±1%(typ) / <±1.5%(typ)35MHZ20ns<±1% / <±2%18V30MHZ40ns<±4.5%20MHZ12bitsESD(HBM)SRAM备注8KV8KV8KV8KV消影、低灰偏色改善8KV8K 消影,偏色改善,低灰麻点改善,第一行偏暗改善消影防止浪涌防止浪涌防止浪涌4K4K消影8K消隱16K 消影,偏色改善,低灰麻点改善,第一行偏暗改善防止浪涌4K3KV8KV8KV8KV消隐8K消隐。
显示屏驱动IC对照表显示屏集成电路(integrated circuit)是一种微型电子器件或部件。
采用一定的工艺,把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起,然后封装在一个管壳内,使电子元件向着微小型化、低功耗、智能化和高可靠性方面迈进了一大步。
它在电路中用字母IC表示。
下面店铺为大家整理了显示屏驱动IC对照表,仅供参考。
显示屏驱动IC对照表厂商明微型号SM16026SM16126SM16127SM16136SM16158封装SSOP24/QSOP24电流通道电流(3.3V/5.0V)电压1616161616168161616161616161616161616161616161624161 61616161616241616162-24mA / 2-36mA3-30mA / 3-45mA2-24mA / 2-36mA2-24mA / 2-36mA2-24mA / 2-36mA3.3-5.0V3.3-5.0V3.3-5.0V3.3-5.0V3.0-5.0VSSOP24/QSOP24/QFN24SSOP24/QSOP24/QFN24SSOP24/ QSOP24SSOP24/QSOP24/QFN24聚积(MBI)MBI5124SOP24/SSOP24/mSSOP24MBI5137SOP16L/SSOP16LMBI5041SOP24L/SSOP24L/mSSO PMBI5045SOP24L/SSOP24LMBI5047SOP24L/SSOP24LMBI5051S OP24L/SSOP24LMBI5151SOP24L/SSOP24LMBI5152SOP24L/SS OP24LMBI5153SOP24L/SSOP24L/QFN24MBI5024SSOP24MBI50 25SOP24/SSOP24MBI5026/27/28/P-DIP24L/SP-DIP24L/SOPMBI5030SOP24L/TSSOP24L/QFN2MBI5031SOP24L/ TSSOP24L/QFN2MBI5034SOP24/SSOP24MBI5035SOP24/SSOP2MBI5040SOP24L/TSSOP24L/QFN2MBI5042SOP24L/SSOP24L/TS SOPMBI5050SOP24L/SSOP24LMBI5324LQFP48JXI5020SOP24点晶(SITI)DM13A东芝(TOS)TB62747TC62D722CFG德州(TI) TLC5928TLC59025SOP24/SSOP24/SOP24BSSOP24SSOP24TSSOP24/HSSOP24SSOP24HTSSOP32 / VQFN32HTSSOP32 / VQFN32HTSSOP28 / VQFN32SSOP24/HTSSOP24/VQFN241-10mA / 1-25mA3.0-5.5V3-60mA / 5-80mA3.0-5.5V2-30mA / 2-30mA3.0-5.5V2-30mA / 2-45mA3.0-5.5V3-30mA / 3-45mA3.0-5.5V2-30mA / 2-45mA3.0-5.5V1-10mA / 1-20mA3.0-5.5V1-10mA / 1-20mA3.0-5.5V0.5-10mA/0.5-20mA3.0-5.5V3-30mA / 3-45mA3.0-5.5V3-30mA / 3-45mA3.0-5.5V5-90mA3.0-5.5V3-70mA / 8-90mA3.0-5.5V3-70mA / 8-90mA3.0-5.5V3-30mA / 3-45mA3.0-5.5V3-30mA / 3-40mA3.0-5.5V2-45mA / 2-60mA3.0-5.5V2-30mA / 2-45mA3.0-5.5V3-30mA / 3-45mA3.0-5.5V1-25mA / 1-35mA3.0-5.5V3-30mA / 3-45mA3.0-5.5V3-60mA3.3-5V1.5-35mA/1.5-45mA3.3-5V1.5-90mA3.0-5.5V35mA45mA80mA30mA80mA50mA3-30mA / 3-55mA3.0-5.5V3.0-5.5V3.0-5.5V3.0-5.5V3.0-5.5V3.0-5.5V3.3-5VTLC5923TLC5947TLC5941TLC5929明阳MY9161丰芯集创北方FD9802ICN2026ICN2024ICN2036ICN2038SSOP24SSOP24161616161616165-90mA3-30mA / 3-45mA3.0-5.5V3.3-5V3.0-5.5V3.0-5.5V3.0-5.5V日月成SUM2017SSOP24/QSOP24/QFN24SUM2030GAS2QSOP240. 6-35mA/0.6-45mA3.0-5.5V0.6-35mA/0.6-45mA3.0-5.5VSUM2016SUM2022索尼CXA3596RSSOP24SSOP24HQFP64160.6-35mA/0.6-45mA3.0-5.5V160.6-45mA3.0-6V1680mA误差(CHs/Ics)输出端耐压Fclk MAXTOE.MINColor DephPWM Inside<±3% / <±6%<±3% / <±6%<±3% / <±6%<±2.5% / <±3.5%<±2.5% / <±3.5%<±2.5%(1.5%)/<±3%(1.5%)<±1.5%(typ) / <±3%(typ)<±1.5%(typ) / <±3%(typ)<±3%(typ) / <±3%(typ)<±1.5%(typ) / <±3%(typ)<±1.5%(typ) / <±3%(typ)<±2.5% / <±3%<±2.5% / <±3%<±2.5% / <±3%<±2.5% /<±3%<±3% / <±6%<±3% / <±6%<±1.5%(typ) / <±3%(typ)<±1.5%(typ) / <±3%(typ)<±1.5%(typ) / <±3%(typ)<±5% / <±6%<±1.5%(typ) / <±3%(typ)<±1.5%(typ) / <±3%(typ)<±1.5%(typ) / <±3%(typ)<±2%(typ) / <±4%(typ)<±2.5% /<±3%<±3% / <±6%<±1.5% / <±1.5%<±1.5% / <±2.5%<±1% / <±1%<±5% / <±6%<±1%<±2% / <±2%<±1%<±3% / <±4%<±0.7% / <±0.9% 17V25MHZ18V25MHZ17V25MHZ30MHZ17V25MHZ17V30MHZ17V30MHZ17V30MHZ17V30MHZ17V30MHZ17V30MHZ17V30MHZ17V30MHZ17V25MHZ17V25MH Z17V25MHZ17V30MHZ17V30MHZ17V30MHZ17V25MHZ17V30 MHZ17V30MHZ17V30MHZ17V25MHZ17V25MHZ17V25MHZ26 V25MHZ17V30MHZ17V35MHZ17V30MHZ17V30MHZ17V30MH Z17V30MHZ10V33MHZ17V25MHZ30ns30ns30ns16bitsSM-PWM16bitsSM-PWM50ns50ns16bitsS-PWM16bitsS-PWM16bitsS-PWM16bits/14bitsS-PWM16bits/14bitsS-PWM16bits/14bitsS-PWM14bits/13bitsS-PWM70ns250ns200ns16bits/12bitsS-PWM12bitsS-PWM20ns70ns16bits/12bitsS-PWM16bitsS-PWM16bits/14bitsS-PWM70ns70ns100ns16bits/12bitsPWM20ns10ns12bits12bits40ns50ns。
LED显示屏驱动芯片的各类及应用1 引言LED显示屏主要是由发光二极管(LED)及其驱动芯片组成的显示单元拼接而成的大尺寸平面显示器。
驱动芯片性能的好坏对LED显示屏的显示质量起着至关重要的作用。
近年来,随着LED市场的蓬勃发展,许多有实力的IC厂商,包括日本的东芝(TOSHIBA)、索尼(SONY),美国的德州仪器(T1),台湾的聚积(MBl)和点晶科技(SITl)等,开始生产LED专用驱动芯片。
2 驱动芯片种类LED驱动芯片可分为通用芯片和专用芯片两种。
所谓的通用芯片,其芯片本身并非专门为LED而设计,而是一些具有LED显示屏部分逻辑功能的逻辑芯片(如串-并移位寄存器)。
而专用芯片是指按照LED发光特性而设计专门用于LED显示屏的驱动芯片。
LED是电流特性器件,即在饱和导通的前提下,其亮度随着电流的变化而变化,而不是靠调节其两端的电压而变化。
因此专用芯片一个最大的特点就是提供恒流源。
恒流源可以保证LED的稳定驱动,消除LED的闪烁现象,是LED显示屏显示高品质画面的前提。
有些专用芯片还针对不同行业的要求增加了一些特殊的功能,如亮度调节、错误检测等。
本文将重点介绍专用驱动芯片。
2.1通用芯片通用芯片一般用于LED显示屏的低档产品,如户内的单色屏,双色屏等。
最常用的通用芯片是74HC595。
74HC595具有8位锁存、串—并移位寄存器和三态输出。
每路最大可输出35mA的电流(非恒流)。
一般的IC厂家都可生产此类芯片。
显示屏行业中常用Motorola(Onsemi),Philips及ST等厂家的产品,其中Motorola的产品性能较好。
2.2专用芯片专用芯片具有输出电流大、恒流等特点,比较适用于电流大,画质要求高的场合,如户外全彩屏、室内全彩屏等。
专用芯片的关键性能参数有最大输出电流、恒流源输出路数、电流输出误差(bit-bit,chip-chip)和数据移位时钟等。
●最大输出电流目前主流恒流源芯片的最大输出电流多定义为单路最大输出电流,一般在90mA左右。
LED电子显示屏的重要参数及各IC的作用和工作原理LED电子显示屏是一种使用LED(Light Emitting Diode)作为显示元件的显示设备,具有耐用、节能、亮度高、寿命长等优点,在很多场合被广泛应用。
LED电子显示屏的重要参数包括像素间距、亮度、色彩饱和度、刷新率以及灰度等。
1.像素间距:像素间距是指LED显示屏上相邻两个像素之间的物理距离。
像素间距的大小直接影响到显示屏的分辨率和清晰度,像素间距越小,显示效果越清晰。
一般情况下,像素间距越小,显示屏的成本越高。
2.亮度:LED电子显示屏的亮度是指显示屏所发出光线的强度。
亮度的高低决定了显示屏在不同光照条件下的可见性,高亮度的显示屏能够在强光照射下清晰可见。
3.色彩饱和度:色彩饱和度指LED电子显示屏所能呈现的颜色的鲜艳程度。
高色彩饱和度的显示屏能够呈现出更加鲜艳、真实的颜色。
4.刷新率:刷新率是指显示屏每秒更新图像的次数。
高刷新率的显示屏能够呈现出更加流畅的图像,适用于快速移动的视频和动画等场景。
5.灰度:灰度是指显示屏能够显示的不同亮度级别的数量。
灰度越高,显示屏能够呈现的细节和层次感就越丰富。
一般来说,灰度至少应达到256级以上,才能呈现出较为细腻的图像和视频。
在LED电子显示屏中,各个IC(Integrate Circuit)的作用和工作原理如下:1.控制IC:控制IC是整个LED显示屏的核心控制器,负责接收输入信号,并将其转换为对显示屏的控制信号。
控制IC可以通过串行或并行接口与其他模块进行通信,以实现图像的显示和灰度的调节。
2.驱动IC:驱动IC主要负责控制LED显示屏的亮度和颜色输出。
驱动IC通过对每个LED灯的电流和电压进行控制,实现对LED的亮度调节。
同时,驱动IC也可以根据输入信号的不同,调整LED显示屏的颜色输出。
3.功率IC:功率IC用于为LED显示屏提供所需的电力。
由于LED显示屏的功耗较高,需要较高的电流和电压供应。
VK1623多种封装选择段码LCD液晶屏驱动显示ICVK1623S概述:VK1623S是一个48x8的LCD駆动器. 可软件程控使其适用于多样化的LCD应用线路,仅用到3至4条讯号线便可控制LCD駆动器,除此之外亦可介由指令使其进入省电模式。
特色:★工作电压 : 2.4V~5.2V★内建 256KHz RC oscillator★陈锐鸿:188.2466.2436★QQ:361.888.5898★提供 1/4 偏压 1/8 COM 周期★省电模式★48x8 LCD駆动器★内建 48x8 bit 显示内存★3-wire serial interface★软件程控★资料及指令模式★自动增加读写地址★VLCD脚位可用来调整LCD输出电压★内建电阻式偏压产生线路★8种WDT的基频选择★定时器及WDT的溢位输出★可外接 32.768KHz 石英震荡器或 256KHz 频率★两种蜂鸣器频率 (2KHz/4KHz★内建 time base generator 以及 WDT★Time base or WDT 溢位输出KPP654——————————————————————LCD驱动IC-标准系列VK1024B 2.4~5.2V SEG*COM:6*4、6*3、6*2 偏置电压1/2 1/3 S0P-16VK1056B 2.4~5.2V SEG*COM:14*4、14*3/14*2偏置电压1/2 1/3 SOP/SSOP24VK1072B 2.4~5.2V SEG*COM:18*4、18*3、18*2偏置电压1/2 1/3 SOP28VK1072C 2.4~5.2V SEG*COM:18*4、18*3、18*2偏置电压1/2 1/3 SOP28VK1072D 2.4~5.2V SEG*COM:18*4、18*3、18*2偏置电压1/2 1/3 SSOP28VK1088B 2.4~5.2V SEG*COM:22*4、22*3、22*2 偏置电压1/2 1/3 QFN32(4*4) VK0192 2.4~5.2V 24seg*8com 偏置电压1/4 LQFP-44VK0256 2.4~5.2V 32seg*8com 偏置电压1/4 QFP-64VK0256B 2.4~5.2V 32seg*8com 偏置电压1/4 LQFP-64VK0256C 2.4~5.2V 32seg*8com 偏置电压1/4 LQFP-52VK1621 2.4~5.2V SEG*COM:32*4、32*3、32*2偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片VK1622 2.4~5.5V 32seg*8com偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片VK1623 2.4~5.2V 48seg*8com偏置电压1/4 LQFP-100/QFP-100/DICE裸片VK1625 2.4~5.2V 64seg*8com偏置电压1/4 LQFP-100/QFP-100/DICE 裸片VK1626 2.4~5.2V 48seg*16com偏置电压1/5 LQFP-100/QFP-100/DICE 裸片——————————————————————————————————LCD驱动IC-抗干扰系列VK2C21A 2.4~5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP-28VK2C21B 2.4~5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP-24VK2C21C 2.4~5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP-20VK2C21D 2.4~5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 SOP-16VK2C22A 2.4~5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52VK2C22B 2.4~5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-48VK2C23A 2.4~5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP-64VK2C23B 2.4~5.5V 36seg*8com 偏置电压1/31/4 I2C通讯接口 LQFP-48VK2C24 2.4~5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80超低功耗LCD液晶控制器及驱动系列:VKL060 2.5~5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口SSOP-24VKL128 2.5~5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口LQFP-44VKL144A 2.5~5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口TSSOP-48VKL144B 2.5~5.5V 36seg*4com 偏置电压1/21/3 I2C通讯接口QFN48L (6MM*6MM)LCD驱动IC-静态显示系列:VKS118 2.4~5.2V 118seg*2com 偏置电压 -- 4线通讯接口LQFP-128VKS232 2.4~5.2V 116seg*2com 偏置电压1/1 1/2 4线通讯接口LQFP-128LED数显驱动-3线/4线接口VK1628---通讯接口:STb/CLK/DIO 电源电压:5V(4.5~5.5V) 驱动点阵:70/52共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2 封装SOP28VK1629---通讯接口:STb/CLK/DIN/DOUT 电源电压:5V(4.5~5.5V) 驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:8x4 封装QFP44VK1629A---通讯接口:STb/CLK/DIO 电源电压:5V(4.5~5.5V) 驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:--- 封装SOP32VK1629B---通讯接口:STb/CLK/DIO 电源电压:5V(4.5~5.5V) 驱动点阵:112共阴驱动:14段8位共阳驱动:8段14位按键:8x2 封装SOP32VK1629C---通讯接口:STb/CLK/DIO 电源电压:5V(4.5~5.5V) 驱动点阵:120共阴驱动:15段8位共阳驱动:8段15位按键:8x1 封装SOP32VK1629D---通讯接口:STb/CLK/DIO 电源电压:5V(4.5~5.5V) 驱动点阵:96共阴驱动:12段8位共阳驱动:8段12位按键:8x4 封装SOP32VK1640---通讯接口: CLK/DIN 电源电压:5V(4.5~5.5V) 驱动点阵:128共阴驱动:8段16位共阳驱动:16段8位按键:--- 封装SOP28VK1640A---通讯接口: CLK/DIN 电源电压:5V(4.5~5.5V) 驱动点阵:128共阴驱动:8段16位共阳驱动:16段8位按键:--- 封装SSOP28VK1640B---通讯接口: CLK/DIN 电源电压:5V(4.5~5.5V) 驱动点阵:96 共阴驱动:8段12位共阳驱动:12段8位按键:--- 封装SSOP24VK1650---通讯接口: SCL/SDA 电源电压:5V(3.0~5.5V)共阴驱动:8段4位共阳驱动:4段8位按键:7x4 封装SOP16/DIP16VK1651---通讯接口: SCL/SDA 电源电压:5V(3.0~5.5V)共阴驱动:7段4位共阳驱动:4段7位按键:7x1 封装SOP16/DIP16VK1616---通讯接口: 三线串行电源电压:5V(3.0~5.5V)显示模式:7段4位按键:7x1 封装SOP16/DIP16VK1668---通讯接口:STb/CLK/DIO 电源电压:5V(4.5~5.5V) 驱动点阵:70/52共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2 封装SOP24VK6932---通讯接口:STb/CLK/DIN 电源电压:5V(4.5~5.5V) 驱动点阵:128共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位按键:--- 封装SOP32LED数显驱动-12C接口VK16K33A/B/C---通讯接口:SCL/SDA 电源电压:5V(4.5V~5.5V)驱动点阵:128/96/64共阴驱动:16段8位/12段8位/8段8位共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3封装SOP20/SOP24/SOP28VK1618---带键盘扫描接口的LED驱动控制专用电路,内部集成有MCU数字接口、数据锁存器、键盘扫描等电路共阴驱动:5段7位/6段6位/7段5位/8段4位共阳驱动:7段5位/6段6位/5段7位/4段8位按键:5x1 封装SOP18/DIP18VK1S68C---LED驅動IC 10x7/13x4段位10段7位/11段6位共阴10x2按键,封装SSOP24VK1Q68D---LED驅動IC 10x7/13x4段位10段7位/11段6位共阴10x2按键,封装QFP24VK1S38A---LED驱动IC 8段×8位封装SSOP24VK1638--- LED驱动IC 共阴10段8位共阳8段10位封装SOP32——————————————————————————————————触摸触控IC系列简介如下:标准触控IC-电池供电系列:VKD223EB --- 工作电压/电流:2.0V-5.5V/5uA-3V 感应通道数:1 通讯接口最长响应时间快速模式60mS,低功耗模式220ms 封装:SOT23-6VKD223B --- 工作电压/电流:2.0V-5.5V/5uA-3V 感应通道数:1通讯接口最长响应时间快速模式60mS,低功耗模式220ms 封装:SOT23-6VKD233DB ---工作电压/电流:2.4V-5.5V/2.5uA-3V 1感应按键封装:SOT23-6 通讯接口:直接输出,锁存(toggle)输出低功耗模式电流2.5uA-3VVKD233DH ---工作电压/电流:2.4V-5.5V/2.5uA-3V 1感应按键封装:SOT23-6 通讯接口:直接输出,锁存(toggle)输出有效键最长时间检测16SVKD233DS ---工作电压/电流:2.4V-5.5V/2.5uA-3V 1感应按键封装:DFN6通讯接口:直接输出,锁存(toggle)输出低功耗模式电流2.5uA-3VVKD233DR ---工作电压/电流:2.4V-5.5V/1.5uA-3V 1感应按键封装:DFN6 通讯接口:直接输出,锁存(toggle)输出低功耗模式电流1.5uA-3VVKD233DG --- 工作电压/电流:2.4V-5.5V/2.5uA-3V 1感应按键封装:DFN6 通讯接口:直接输出,锁存(toggle)输出低功耗模式电流2.5uA-3VVKD233DQ --- 工作电压/电流:2.4V-5.5V/5uA-3V 1感应按键封装:SOT23-6通讯接口:直接输出,锁存(toggle)输出低功耗模式电流5uA-3VVKD233DM --- 工作电压/电流:2.4V-5.5V/5uA-3V 1感应按键封装:SOT23-6 (开漏输出)通讯接口:开漏输出,锁存(toggle)输出低功耗模式电流5uA-3VVKD232C--- 工作电压/电流:2.4V-5.5V/2.5uA-3V 感应通道数:2 封装:SOT23-6通讯接口:直接输出,低电平有效固定为多键输出模式,內建稳压电路——————————————————————————————————MTP触摸IC——VK36N系列抗电源辐射及手机干扰:VK3601L --- 工作电压/电流:2.4V-5.5V/4UA-3V3 感应通道数:1 1对1直接输出待机电流小,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6VK36N1D --- 工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:1 1对1直接输出触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6VK36N2P --- 工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:2 脉冲输出触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6VK3602XS ---工作电压/电流:2.4V-5.5V/60UA-3V 感应通道数:2 2对2锁存输出低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压封装:SOP8VK3602K --- 工作电压/电流:2.4V-5.5V/60UA-3V 感应通道数:2 2对2直接输出低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压封装:SOP8VK36N2D --- 工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:2 1对1直接输出触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOP8VK36N3BT ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:3 BCD 码锁存输出触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOP8VK36N3BD ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:3 BCD 码直接输出触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOP8VK36N3BO ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:3 BCD 码开漏输出触摸积水仍可操作,抗电源及手机干扰封装:SOP8/DFN8(超小超薄体积)VK36N3D --- 工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:3 1对1直接输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N4B ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:4 BCD输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N4I---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:4 I2C输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N5D ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:5 1对1直接输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N5B ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:5 BCD输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N5I ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:5 I2C输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N6D --- 工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:6 1对1直接输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N6B ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:6 BCD输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N6I ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:6 I2C输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N7B ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:7 BCD输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N7I ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:7 I2C输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N8B ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:8 BCD输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N8I ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:8 I2C输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N9I ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:9 I2C输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)VK36N10I ---工作电压/电流:2.2V-5.5V/7UA-3V3 感应通道数:10 I2C输出触摸积水仍可操作,抗电源及手机干扰封装:SOP16/DFN16(超小超薄体积)——————————————————————————————————1-8点高灵敏度液体水位检测IC——VK36W系列VK36W1D ---工作电压/电流:2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道:1可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOT23-6备注:1. 开漏输出低电平有效2、适合需要抗干扰性好的应用VK36W2D ---工作电压/电流:2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道:2可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP8备注:1. 1对1直接输出 2、输出模式/输出电平可通过IO选择VK36W4D ---工作电压/电流:2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道:4可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP16/DFN16备注:1. 1对1直接输出 2、输出模式/输出电平可通过IO选择VK36W6D ---工作电压/电流:2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道:6可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP16/DFN16备注:1. 1对1直接输出2、输出模式/输出电平可通过IO选择VK36W8I ---工作电压/电流:2.2V-5.5V/10UA-3V3 I2C输出水位检测通道:8可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP16/DFN16。
一/主要的显示屏驱动IC
74HC04的作用:6位反相器。
第7脚GND,电源地。
第14脚VCC,电源正极。
信号由A端输入Y端反相输出,A1与Y1为一组,其它类推。
例:A1=“1”则Y1=“0”、A1=“0”则Y1=“1”,其它组功能一样。
74HC138的作用:八位二进制译十进制译码器。
第8脚GND,电源地。
第15脚VCC,电源正极第1~3脚A、B、C,二进制输入脚。
第4~6脚片选信号控制,只有在4、5脚为“0”6脚为“1”时,才会被选通,输出受A、B、C信号控制。
其它任何组合方式将不被选通,且Y0~Y7输出全为“1”。
通过控制选通脚来级联,使之扩展到十六位。
例:G2A=0,G2B=0,G1=1,A=1,B=0,C=0,则Y0为“0”Y1~Y7为“1”。
74HC595的作用:LED驱动芯片,8位移位锁存器。
第8脚GND,电源地。
第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。
第13脚EN,使能口,当该引脚上为“1”时QA~QH口全部为“1”,为“0”时QA~QH的输出由输入的数据控制。
第12脚STB,锁存口,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK,时钟口,每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR,复位口,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。
第9脚DOUT,串行数据输出端,将数据传到下一个。
第15、1~7脚,并行输出口也
就是驱动输出口,驱动LED。
4953的作用:行驱动管,功率管。
其内部是两个CMOS管,1、3脚VCC,2、4脚控制脚,2脚控制7、8脚的输出,4脚控制5、6脚的输出,只有当2、4脚为“0”时,7、8、5、6才会输出,否则输出为高阻状态。
TB62726的作用:LED驱动芯片,16位移位锁存器。
第1脚GND,电源地。
第24脚VCC,电源正极第2脚DATA,串行数据输入
第3脚CLK,时钟输入.第4脚STB,锁存输入 .第23脚输出电流调整端,接电阻调整
第22脚DOUT,串行数据输出第21脚EN,使能输入
其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。
74HC595并行输出口有高电平和低电平输出。
TB62726与5026的引脚功能一样,结构相似。
二、 LED显示屏常见信号的了解
以下内容只有回复后才可以浏览
CLK时钟信号:提供给移位寄存器的移位脉冲,每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据,数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下,当时钟信号有异常时,会使整板显示杂乱无章。
STB锁存信号:将移位寄存器内的数据送到锁存器,并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制,其点亮的前提必须是使能为开启状态。
锁存信号也须要与时钟信号协调才能显示出完整的图象。
在任何情况下,当锁存信号有异常时,会使整板显示杂乱无章。
EN使能信号:整屏亮度控制信号,也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时,整屏将会出现不亮、暗亮或拖尾等现象。
数据信号:提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
一般在显示屏中红绿蓝的数据信号分离开来,若某数据信号短路到正极或负极时,则对应的该颜色将会出现全亮或不亮,当数据信号被悬空时对应的颜色显示情况不定。
ABCD行信号:只有在动态扫描显示时才存在,ABCD其实是二进制数,A是最低位,如果用二进制表示ABCD信号控制最大范围是16行(111 1),1/4扫描中只要AB信号就可以了,因为AB信号的表示范围是4行(11)。
当行控制信号出现异常时,将会出现显示错位、高亮或图像重叠等现象。
三、常见故障处理手段(工具:万用表、电烙铁、刀片、螺丝刀、镊子……等。
)
四、 LED电子显示屏的维修方法
判断问题必须先主后次方式的处理,将明显的、严重的先处理,小问题后处理。
短路应为最高优先级。
1、电阻检测法,将万用表调到电阻档,检测一块正常的电路板的某点的到地电阻值,再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同,若不同则就确定了问题的范围。
2、电压检测法,将万用表调到电压档,检测怀疑有问题的电路的某个点的到地电压,比较是否与正常值相似,否则确定了问题的范围。
3、短路检测法,将万用表调到短路检测挡(有的是二极管压降档或是电阻档,一般具有报警功能),检测是否有短路的现象出现,发现短路后应优先解决,使之不烧坏其它器件。
该法必须在电路断电的情况下操作,避免损坏表。
4、压降检测法,将万用表调到二极管压降检测档,因为所有的IC 都是由基本的众多单元件组成,只是小型化了,所以在当它的某引脚上有电流通过时,就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似,根据引脚上的压降值比较好坏,必须电路断电的情况下操作。
该方法有一定的局限性,比如被检测器件是高阻的,就检测不到了。
四、单元板常见问题的处理步骤
单元板故障:
A.整板不亮
1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口,测试卡红灯闪动则没有识别,检查灯板是否与测试卡同电源地,或灯板接口有信号与地短路导致无法识
别接口。
(智能测试卡)
3、检测74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。
注:主要检查电源与使能(EN)信号。
B.在点斜扫描时,规律性的隔行不亮显示画面重叠
1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注:主要检测ABCD行信号。
C.全亮时有一行或几行不亮
1、检测138到4953之间的线路是否断路或虚焊、短路。
D.在行扫描时,两行或几行(一般是2的倍数,有规律性的)同时点亮
1、检测A、B、C、D各信号之间是否短路.
2、检测4953输出端是否与其它输出端短路。
E.全亮时有单点或多点(无规律的)不亮
1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F.全亮时有一列或几列不亮
1、在模块上找到控制该列的引脚,测是否与驱动IC。
