塔式起重机基础施工专项方案四桩基础

QTZ80型塔吊基础施工方案一、工程概况本工程均为27层的高层住宅，层高2.9m ，总高度85m 。

主体结构形式为剪力墙结构，一层地下室。

塔吊。

主要技术指标如下： 1、塔吊功率：； 2、塔吊臂长：55m ； 3、塔吊自重：；4、塔吊最大起重量：8t ；最大幅度起重量：；5、塔吊标准节尺寸：1.7m ×1.7m ×3.0m ；6、塔吊平衡配重：；7、塔吊最大独立高度：42.5m8、塔吊安装高度：约90m 。

其他技术参数祥见塔吊使用说明书。

本案塔吊基础尺寸为5600×5600×1350，基础埋深 1.5m ，基础上标高为-2.500m ，基础混凝土等级为C30。

采用桩基础作为塔吊及其承台基础的承重构件，桩为高强度预制管,其型号为PHC A400 80 10 10。

二、塔吊基础布置本案塔吊拟布置在10#西侧，具体详见《施工现场大型机械布置图》。

塔吊基础及其桩基定位具体祥见《QTZ80塔吊基础定位图》。

三、基础承台及桩基的设计验算本案桩基础采用四根静压预制管桩PHC A400 80 10 10，桩顶标高为-3.800m 。

基础承台尺寸为5600×5600×1350，混凝土强度等级为C30，基础承台上表面标高为-2.500m ，基础承台埋深为-1.5m 。

基础配筋拟采用Ⅱ级钢，直径选择25mm 。

具体验算过程如下： 1）参数信息塔吊型号:QT80,自重(包括压重)KN F 8311=,最大起重荷载KN F 802= ；塔吊倾覆力距m KN M ⋅=916,塔吊起重高度m H 90=,塔身宽度m B 7.1=； 混凝土强度:C30,钢筋级别:Ⅱ级,承台尺寸m m B L c c 6.56.5⨯=⨯桩直径,桩间距,承台厚度m H c 35.1=， 基础埋深m D 5.1=,保护层厚度:50mm 2）塔吊基础承台顶面的竖向力与弯矩计算 1. 塔吊自重(包括压重) KN F 8311=2. 塔吊最大起重荷载KN F 802=作用于桩基承台顶面的竖向力KN F F F 1093)(2.121=+⨯= 塔吊的倾覆力矩m KN M .12829164.1=⨯= 3）矩形承台弯矩的计算 计算简图：图中x 轴的方向是随机变化的，设计计算时应按照倾覆力矩M 最不利方向进行验算。

塔吊(四桩)基础计算书塔吊基础专项施工方案一、工程概况：1、工程名称：洲技LED产品研发、生产工业园车间四~十四、办公楼项目2、工程地点：东西湖区长青街十五支沟东、革新大道北3、建设单位：武汉炬辉照明有限公司4、设计单位：国家发展和改革委员会国家物资储备局设计院6、地质勘察单位：武汉百思特勘察设计有限公司7、监理单位：湖北天慧工程咨询有限公司8、施工单位：湖北鹏程建设工程有限公司本工程为1栋16层的办公楼，框架剪力墙结构，总建筑面积19258.9㎡，；地上16层；地下1层；建筑高度：49.6m；标准层层高：3m 。

另有11栋车间，框架结构，均为地上4层，建筑高度均为19.2m，工程相对标高±0.000相当于绝对标高21.3m。

本工程塔吊1台，覆盖办公楼、12～14#车间共四栋楼。

二、编制依据:1、洲技LED产品研发、生产工业园车间四~十四、办公楼工程施工总平图；2、洲技LED产品研发、生产工业园车间四~十四、办公楼地质勘察报告；3、 QTZ80(ZJ5710)塔式起重机使用说明书；4、《塔式起重机设计规范》（GB/T13752-1992）5、《地基基础设计规范》（GB50007-2002）6、《建筑结构荷载规范》（GB50009-2001）7、《建筑安全检查标准》（JGJ59-99）8、《混凝土结构设计规范》（GB50010-2002）9、《建筑桩基技术规范》（JGJ94-2008）。

三、塔吊平面布置：本工程配置塔吊1台 QTZ80(ZJ5710)塔吊，位于地下室的南面，采用桩上承台式，其平面布置详见平面布置图。

四、塔吊基础设计：1、塔吊采用桩上承台式，塔吊基础桩采用4根800钻孔灌注桩,桩中心距3400mm，桩身砼强度等级考虑进度要求采用C30，内配筋选用1014，螺旋箍 8@200，加强筋14@2000，钢筋笼长度全桩长配置，2/3以下钢筋减半，桩顶锚入承台100mm，桩筋锚入承台长度不少于500mm，桩上承台尺寸为5000×5000×1500mm，配筋16@160双层双向。

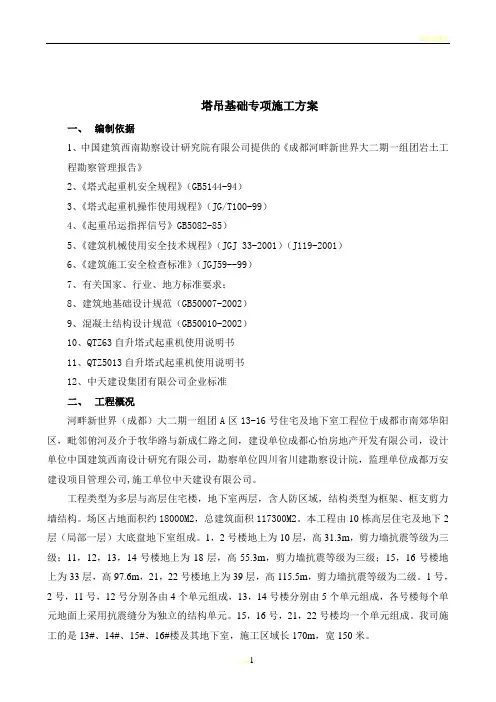

塔吊基础专项施工方案一、编制依据1、中国建筑西南勘察设计研究院有限公司提供的《成都河畔新世界大二期一组团岩土工程勘察管理报告》2、《塔式起重机安全规程》（GB5144-94）3、《塔式起重机操作使用规程》（JG/T100-99）4、《起重吊运指挥信号》GB5082-85）5、《建筑机械使用安全技术规程》（JGJ 33-2001）（J119-2001）6、《建筑施工安全检查标准》（JGJ59--99）7、有关国家、行业、地方标准要求；8、建筑地基础设计规范（GB50007-2002）9、混凝土结构设计规范（GB50010-2002）10、QTZ63自升塔式起重机使用说明书11、QTZ5013自升塔式起重机使用说明书12、中天建设集团有限公司企业标准二、工程概况河畔新世界（成都）大二期一组团A区13-16号住宅及地下室工程位于成都市南郊华阳区，毗邻俯河及介于牧华路与新成仁路之间，建设单位成都心怡房地产开发有限公司，设计单位中国建筑西南设计研究有限公司，勘察单位四川省川建勘察设计院，监理单位成都万安建设项目管理公司,施工单位中天建设有限公司。

工程类型为多层与高层住宅楼，地下室两层，含人防区域，结构类型为框架、框支剪力墙结构。

场区占地面积约18000M2，总建筑面积117300M2。

本工程由10栋高层住宅及地下2层（局部一层）大底盘地下室组成。

1，2号楼地上为10层，高31.3m，剪力墙抗震等级为三级；11，12，13，14号楼地上为18层，高55.3m，剪力墙抗震等级为三级；15，16号楼地上为33层，高97.6m，21，22号楼地上为39层，高115.5m，剪力墙抗震等级为二级。

1号，2号，11号，12号分别各由4个单元组成，13，14号楼分别由5个单元组成，各号楼每个单元地面上采用抗震缝分为独立的结构单元。

15，16号，21，22号楼均一个单元组成。

我司施工的是13#、14#、15#、16#楼及其地下室，施工区域长170m，宽150米。

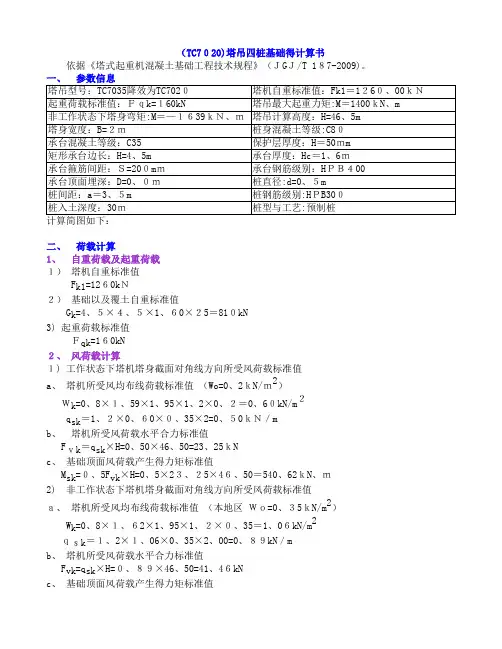

（TC7０20)塔吊四桩基础得计算书依据《塔式起重机混凝土基础工程技术规程》（ＪGＪ/T 1８7-2009)。

二、荷载计算1、自重荷载及起重荷载１）塔机自重标准值F k1=12６0kＮ２）基础以及覆土自重标准值G k=4、５×４、５×1、６0×２5＝81０kN3) 起重荷载标准值Ｆqk=1６0kN２、风荷载计算１) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a、塔机所受风均布线荷载标准值（Wo=0、2ｋN/ｍ2）Ｗk=0、8×１、59×1、95×1、2×0、２＝0、6０kN/m２ q sk＝1、２×0、６0×０、35×2=0、５0ｋＮ／mb、塔机所受风荷载水平合力标准值Fｖk＝q sk×H=0、50×46、50=23、25ｋNc、基础顶面风荷载产生得力矩标准值M sk=０、5F vk×H=0、5×2３、２5×4６、50＝540、62ｋN、ｍ2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值ａ、塔机所受风均布线荷载标准值（本地区Ｗｏ=0、３5ｋN/m 2）W k=0、8×１、６2×1、95×1、２×０、35＝1、0６kN/m2ｑｓk＝１、2×１、06×0、35×2、00=0、８９kN／mb、塔机所受风荷载水平合力标准值F vk=q sk×H=０、８９×46、50=41、4６kNc、基础顶面风荷载产生得力矩标准值Ｍsｋ=0、5Fｖk×H=0、5×4１、46×46、５0=96３、9３kN、ｍ3、塔机得倾覆力矩工作状态下，标准组合得倾覆力矩标准值M k=１６39+0、9×（1400+54０、62)＝3385、55kN、m非工作状态下,标准组合得倾覆力矩标准值Mｋ=1639＋963、９３=2602、９３kN、m三、桩竖向力计算非工作状态下:Q k=（Fｋ+G k）/n=(1260+８10、00)／4＝517、５0kNQｋmax=（F k＋G k）/n+（Mｋ＋Fｖk×ｈ）/L＝(126０+810）/４+Ａbs（２６02、93＋41、46×1、60)/４、95=10５６、8５kＮ Q kｍin=(F k+G k—Fｌk）/n-（Ｍk+Ｆvk×h)／L=（1260+810-０）/4－Ａbｓ（2602、9３+４1、46×１、6０)/4、９5=-21、8５kN 工作状态下:Q k=（F k+G k+Ｆqk）／n＝(１260+810、0０+１60）/4=5５7、50kNＱｋmax=(F k+Ｇｋ+F qk）／n+（M k+F vk×ｈ）/L=(１260+810＋160)/4+Abｓ（3385、５5+23、25×１、6０）/4、9５=１249、11kN Q kmin=（Ｆｋ+G k+F qk－F lk）/n-（M k＋F vk×h)/L＝（1２６０＋8１０+１60－0）/4-Abs（3385、55+23、25×1、6０）/4、９5＝-134、11kN四、承台受弯计算1、荷载计算不计承台自重及其上土重,第i桩得竖向力反力设计值:工作状态下:最大压力 N i＝1、３5×（F k+F qk)/n+1、３5×（M k+F vｋ×h)/L=1、３５×(12６０+160）/4+1、35×（3385、５5＋23、2５×１、60）/4、95＝1412、92ｋN最大拔力 N i＝1、35×(Fｋ+Ｆqk）/n—1、35×(M k+Ｆvk×h）/L=1、35×（126０+１６０）/4—1、３5×(3385、55＋２3、2５×1、6０）/4、95=-４54、42kＮ非工作状态下:最大压力 N i＝１、３5×Fｋ/ｎ+1、35×(M k＋F vk×h）/Ｌ=1、３５×1260／４＋1、35×（26０2、93+４１、4６×１、６0)/4、95=１15３、３８kN最大拔力 N i＝1、35×Fｋ/n—1、35×(M k+F vｋ×h)/L=１、３５×12６０/４-1、35×（2６02、9３＋4１、４６×1、60）/４、95=-302、8８kN2、弯矩得计算依据《塔式起重机混凝土基础工程技术规程》第6、4、2条其中 M x ,M y1──计算截面处X Ｙ方向得弯矩设计值（kN 、ｍ）;x i ，y i ──单桩相对承台中心轴得X Ｙ方向距离(m ）;Ｎi ──不计承台自重及其上土重,第ｉ桩得竖向反力设计值（kN)。

格构柱式塔吊基础专项施工方案1。

编制依据本工程地质勘察报告,塔吊安装使用说明书、《钢结构设计规范》（GB50017－2014）、《钢结构设计手册》(第三版）、《建筑桩基技术规范》（JGJ94－2014)、《建筑地基基础设计规范》（GB50007－2011）等.2.工程概况本工程拟采用组合式塔吊基础,即：钻孔灌注桩+型钢格构式立柱+钢平台。

由4根格构式钢柱子组成，高9。

5米，格构式钢柱尺寸480＊480，采用∠140＊140*12，缀板采用440＊200＊12，钢柱埋人搅拌桩内3米，格构柱之间采用18＃槽钢作水平和斜向支撑。

钢结构的连接形式采用焊接.3。

格构柱、格构式塔吊基础施工要求1、格构柱端与钢平台用焊接连接，钢平台上采用基础固定节与塔机连接.2、格构柱锚入桩基中的长度不小于3000mm，并需增加箍筋和主筋数量,确保焊接质量桩混凝土等级不小于C35;本工程格构柱锚入桩基中的长度3000mm，桩采用水下C35混凝土。

3、吊（插）入桩孔时，应控制钢构柱的垂直与水平二个方向的偏位。

特别需防止浇捣混凝土后钢构柱的偏位，施工方案中必须有防偏位措施（采用模具等定位方法）.4、钢构柱尽量在工厂制作，成品后运往工地。

现场焊接水平杆与斜撑杆（柱间支撑）等构件,必须持有焊接上岗证，原则上仍应由生产厂家派员施焊。

5、单肢钢构柱内部需留有足够空间,浇捣混凝土中应采取有效手段保证混凝土的填充率达到95％以上。

6、开挖土方时，塔机钢构柱周围的土方应分层开挖,钢构柱之间的水平与斜撑杆(或柱间支撑），连接板等构件，必须跟随挖土深度而及时设置并焊接。

7、塔机使用中，要经常观察钢筋混凝土连接块的变形情况；经常观察地脚螺栓松动情况，随时拧紧；经常观察塔机的垂直度，发现超差及时纠正。

3.钢结构制作与安装方案3。

1施工程序图纸会审→编写施工方案→施工准备→技术交底→基础验收→材料验收→原材料矫正→原材料打砂防腐处理→柱、梁预制→分片组对→停点检查→分片吊装→梁、支承安装→钢梯、平台安装→质量检查→交工验收。

桩基础塔吊基础施工方案(7.14)一、项目背景桩基础和塔吊基础是大型建筑施工中至关重要的工程环节。

本文将围绕桩基础和塔吊基础施工方案展开详细介绍，以确保施工过程安全、高效、顺利。

二、桩基础施工方案2.1. 施工前准备在进行桩基础施工前，需要对现场进行详细的勘测和规划，确保桩基础施工的准确性和稳定性。

同时，准备好相应的施工设备和材料，包括桩机、钢筋、混凝土等。

2.2. 施工步骤1.桩基础定位：根据设计图纸要求，确定桩基础各个位置的坐标，进行标定。

2.钻孔：使用桩机进行钻孔作业，保证孔的垂直度和直径符合设计要求。

3.钢筋笼安装：在钻好的孔内安装钢筋笼，确保钢筋笼与孔壁之间有足够的间隙，以便浇筑混凝土。

4.浇筑混凝土：将预先调配好的混凝土倒入孔内，确保充实并震实，同时注意防止混凝土渗漏。

5.养护处理：对已浇筑的桩基础进行养护处理，保证混凝土的强度和稳定性。

三、塔吊基础施工方案3.1. 施工前准备在进行塔吊基础施工前，同样需要对施工现场进行仔细的勘测和规划，确保施工顺利进行。

准备好所需的设备和材料，包括混凝土搅拌机、模板、钢筋等。

3.2. 施工步骤1.基础布置：根据设计图纸要求，确定塔吊基础的布置位置和尺寸。

2.模板安装：根据设计要求安装好塔吊基础的模板，确保模板的准确性和稳定性。

3.钢筋绑扎：在模板内安装好所需的钢筋，保证钢筋的数量和位置符合设计要求。

4.浇筑混凝土：将预先调配好的混凝土倒入模板内，注意搅拌均匀和浇筑均匀，避免混凝土渗漏。

5.模板拆除：待混凝土达到强度要求后，拆除模板，进行进一步的养护处理和检查。

四、总结桩基础和塔吊基础施工是大型建筑工程中的重要环节，对施工质量和安全具有至关重要的影响。

通过详细的施工方案规划和实施，可以确保施工过程的顺利进行，保证工程质量和安全。

在实际施工中，还需严格按照设计图纸和相关规范要求进行操作，保证施工过程符合标准和要求。

高层塔吊基础施工方案一、编制依据二、工程概况三、塔吊设计参数四、塔吊基础设计塔吊基础位于地下室底板位置，塔吊承台面标高同地下室底板面标高。

根据地质报告情况，结合现场土质，本工程塔吊基础地基分别采用天然地基和灌注桩基。

一号楼塔吊地基承载力fak=250pa,能满足塔吊地基承载力fak≥200kpa的要求。

塔吊基础底采用天然地基。

详见设计计算书。

塔吊基础砼强度等级为C30，承台尺寸为5500mm（长）×5500mm（宽）×1350mm（厚）。

基础配筋为双层双向28Ф22，间距为@200mm，四周封口钢筋为Ф14@600呈梅花型布置，中间上下层钢筋采用Ф16@1000*1000电焊支撑，钢筋保护层厚度；底筋为100mm，其他为50mm。

六、七、八、九号楼塔吊地基承载力fak=80～160pa,不能满足塔吊地基承载力fak ≥200kpa的要求。

根据现有施工条件，塔吊基础支撑拟采用灌注桩；经承载力计算，采用直径800mm钢筋砼三桩地基，承台底桩长≥10m。

桩顶钢筋锚入承台内800mm。

塔吊桩基配筋同本工程工程桩基配筋。

考虑现场土质及施工方便，也可采用单桩基础，详见设计计算书。

具体选用由桩基施工单位现场确定。

塔吊基础砼标号为C30，承台基础尺寸为5000mm（长）×5000mm（宽）×1350mm（厚）。

基础配筋为双层双向25Ф22，间距为@200mm，四周封口钢筋为Ф14@600呈梅花型布置，中间上下层钢筋采用Ф16@1000*1000电焊支撑，钢筋保护层厚度；底筋为100mm，其他为50mm。

说明：1、如现场局部土质与勘察地质资料不符，须及时反馈至项目部，以便调整施工方案。

2、灌注桩可根据土质及实际施工情况通过计算选择直径或根数。

五、塔吊基础施工技术措施及质量验收1、混凝土强度等级采用C30；2、基础表面平整度允许偏差1/1000；本工程基础桩采用钻孔灌注柱，其施工工艺及质量控制要点详见《桩基工程专项施工方案》，桩身砼浇灌至目前已开挖基底土层面，施工承台时必须凿除桩顶约1.2m砼浮浆层。

塔吊基础施工方案(52)
在建筑工程中，塔吊的基础施工是至关重要的一环，直接关系到施工安全和塔
吊的稳定性。

本文将针对塔吊基础施工方案进行详细介绍，以确保塔吊安全、稳定地运行。

1. 地基勘察
在进行塔吊基础施工前，首先需要对施工现场的地基进行勘察。

通过地质勘察，确定地基的承载能力、地下水位、地下管线等情况，为后续施工提供准确的数据支持。

2. 基础设计
根据地基勘察结果，设计合理的塔吊基础方案。

在设计过程中需考虑地基承载
能力、周边环境、塔吊的重量和工作条件等因素，确保基础结构稳固可靠。

3. 桩基施工
根据基础设计方案，进行桩基的施工。

桩基施工主要包括打桩、灌注桩等方式，确保基础能够有效地传递塔吊的荷载，提高基础的承载能力。

4. 基础浇筑
在桩基施工完成后，进行基础的浇筑工作。

在浇筑过程中需注意混凝土的质量
和浇筑技术，确保基础结构的坚固、耐久性以及平整度。

5. 基础验收
基础施工完成后，进行基础的验收工作。

通过验收，确保基础结构符合设计要求，能够安全、稳定地支撑塔吊的工作。

结语
塔吊基础施工是建筑工程中的重要环节，对塔吊的安全运行至关重要。

通过科
学合理的施工方案，可以确保基础结构的稳定性和安全性，为塔吊的正常工作提供保障。

希望本文的内容能对塔吊基础施工有所帮助。

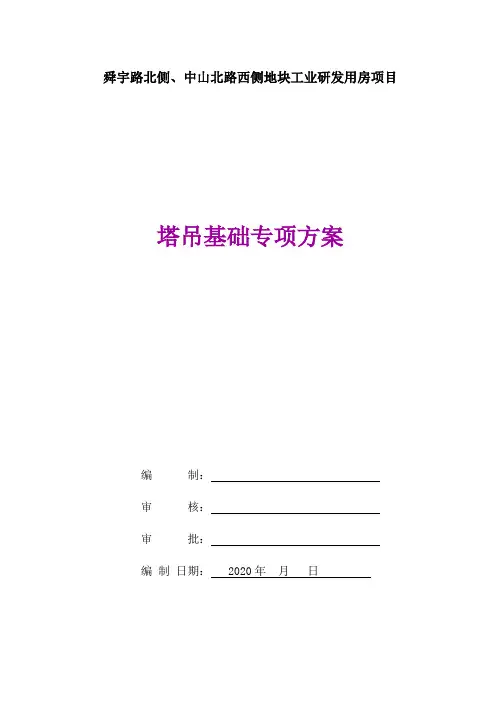

舜宇路北侧、中山北路西侧地块工业研发用房项目塔吊基础专项方案编制：审核：审批：编制日期： 2020年月日目录第一章编制依据 (1)第二章工程概况 (1)2.1 工程简介 (1)2.2、建筑高度概况 (1)第三章塔吊平面布置及基础设计 (2)3.1 塔吊平面布置 (2)3.2 塔吊基础 (3)第四章塔吊参数信息及基础计算 (3)4.1 塔吊QTZ6015参数信息 (3)4.2 塔吊基础计算书 (3)第五章塔吊基础施工 (4)第六章：矩形板式桩基础(管桩)计算书 (4)第一章编制依据1、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20102、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20093、《建筑机械安全使用技术规程》JGJ33-20124、《建筑施工安全检查标准》JGJ59-20115、《混凝土结构设计规范》GB50010-20106、《建筑桩基技术规范》JGJ94-20087、舜宇路北侧、中山北路西侧地块工业研发用房工程建筑、结构施工图及现场踏勘情况8、《QTZ6015塔式起重机使用说明书》。
