开关电源设计_高效率开关电源设计实例(ppt55页)

《开关电源教案》PPT课件第一章：开关电源概述1.1 教学目标让学生了解开关电源的定义、特点和应用领域让学生掌握开关电源的基本工作原理1.2 教学内容开关电源的定义和特点开关电源的应用领域开关电源的基本工作原理1.3 教学方法采用PPT课件展示开关电源的相关图片和示意图，帮助学生直观理解通过案例分析，让学生了解开关电源在实际应用中的重要性第二章：开关电源的组件和工作原理2.1 教学目标让学生掌握开关电源的主要组件及其功能让学生了解开关电源的工作原理2.2 教学内容开关电源的主要组件及其功能开关电源的工作原理示意图开关电源的输入和输出特性2.3 教学方法通过PPT课件展示开关电源组件的实物图片和功能介绍，帮助学生理解和记忆利用示意图和电路图，讲解开关电源的工作原理，引导学生思考和理解第三章：开关电源的设计和应用3.1 教学目标让学生了解开关电源的设计原则和方法让学生掌握开关电源在实际应用中的注意事项3.2 教学内容开关电源的设计原则和方法开关电源在实际应用中的注意事项开关电源的常见问题和解决方法3.3 教学方法通过PPT课件展示开关电源的设计案例，让学生了解设计原则和方法结合实际情况，讲解开关电源在应用中的注意事项，引导学生思考和讨论第四章：开关电源的测试和维护4.1 教学目标让学生掌握开关电源的测试方法和工具让学生了解开关电源的维护和保养知识4.2 教学内容开关电源的测试方法和工具开关电源的维护和保养知识开关电源的故障诊断和排除方法4.3 教学方法通过PPT课件展示开关电源的测试方法和工具，让学生了解测试过程讲解开关电源的维护和保养知识，引导学生掌握维护技巧第五章：开关电源的最新发展5.1 教学目标让学生了解开关电源的最新发展动态让学生掌握开关电源的未来发展趋势5.2 教学内容开关电源的最新发展动态开关电源的未来发展趋势开关电源的技术创新和应用前景5.3 教学方法通过PPT课件展示开关电源的最新发展成果，让学生了解行业动态引导学生思考开关电源的未来发展趋势，激发学生的创新意识第六章：开关电源的效率和稳定性6.1 教学目标让学生理解开关电源的效率概念让学生掌握提高开关电源稳定性的方法6.2 教学内容开关电源的效率及其影响因素开关电源稳定性的重要性提高开关电源效率和稳定性的方法和技术6.3 教学方法通过PPT课件展示开关电源效率的计算方法和实例，帮助学生理解分析实际案例，讲解提高开关电源稳定性的常见措施，引导学生思考第七章：开关电源的环保和节能7.1 教学目标让学生了解开关电源在环保和节能方面的意义让学生掌握开关电源的环保和节能技术7.2 教学内容开关电源在环保和节能方面的作用开关电源的环保和节能技术开关电源的能效标准和认证7.3 教学方法通过PPT课件展示开关电源在环保和节能方面的优势，帮助学生认识其重要性讲解环保和节能技术，引导学生关注开关电源的可持续发展第八章：开关电源的安全性和保护措施8.1 教学目标让学生理解开关电源安全性的重要性让学生掌握开关电源的保护措施8.2 教学内容开关电源安全性分析开关电源的保护措施及其作用开关电源的安全标准和规范8.3 教学方法通过PPT课件展示开关电源安全性问题和案例，帮助学生认识到安全性的重要性讲解保护措施，分析其原理和应用，引导学生理解并掌握第九章：开关电源的实例分析9.1 教学目标让学生通过实例了解开关电源的实际应用让学生掌握开关电源的性能评估方法9.2 教学内容开关电源的实例解析开关电源性能评估方法和指标实例中开关电源的优缺点分析9.3 教学方法通过PPT课件展示实例，让学生了解开关电源在实际中的应用情况引导学生分析实例中的性能指标，评估开关电源的性能第十章：开关电源的的未来挑战和机遇10.1 教学目标让学生了解开关电源面临的挑战让学生掌握开关电源的机遇和发展方向10.2 教学内容开关电源面临的挑战和问题开关电源的机遇和发展方向开关电源行业的发展趋势和前景10.3 教学方法通过PPT课件展示开关电源面临的挑战和问题，帮助学生认识到问题的存在讲解开关电源的机遇和发展方向，引导学生思考未来的发展潜力重点和难点解析一、开关电源的定义和特点：理解开关电源的基本概念和区别于其他电源的特点是理解后续内容的基础。

开关电源设计举例电源是各类产品中很重要的一部分，可以算是最基础的部分，任何电子器件缺少了电源都无法工作。

本人从事电路设计相关工作（不涉及电源设计），但需要了解电源的设计原理、性能、测试等信息。

通过收集资料整理出一份AC-DC开关电源的设计过程。

仙童半导体官网提供了较为详细的开关电源设计方案，本文以仙童的FSL1x6xRN系列芯片为例,介绍采用FPS的反激式隔离AC-DC开关电源的设计开发流程。

开关模式电源（SMPS）设计本质上就是一项费时的工作，需要作出许多权衡取舍并采用大量的设计变量进行迭代运算。

本文所描述的步进式设计程序能够帮助工程师完成SMPS的设计。

为了使设计效率更高，还提供了一个包含本文所述全部公式的软件设计工具—FPS设计助手（FPS design assistant）。

该设计助手是用电子表格将全部变量、公式集于一个工作表，通过参数的改变实现相关参数的更新，提高设计开发的进度。

图1 采用FPS的基本反激式隔离AC-DC转换器一、引言图1示出了采用FPS的基本反激式隔离AC-DC转换器的原理图，它同时也是本文所描述的设计程序的参考电路。

由于MOSFET和PWM控制器以及各附加电路都被集成在了一个封装中，因此，SMPS的设计比分立型的MOSFET和PWM控制器解决方案要容易得多。

本文提供了针对基于FPS的反激式隔离AC-DC转换器的进步式设计程序，也包括变压器设计、输出滤波器设计、元件选择和反馈闭合环路设计。

这里描述的设计程序具有足够的通用性，可适用于不同的应用。

本文介绍的设计程序还可以由一个软件设计工具（FPS设计助手）来实现，从而使得设计师能够在一个很短的时间内完成SMPS设计。

本文的附录给出了一个采用软件工具的步进式设计实例。

二、步进式设计程序在这一节中，我们以图1所示的原理为参考来介绍设计程序。

一般而言，如图1所示，大多数FPS 引脚1到引脚4的配置都是相同的。

(1)第一步：确定系统规格输入电压范围(V line min 和V line max )。

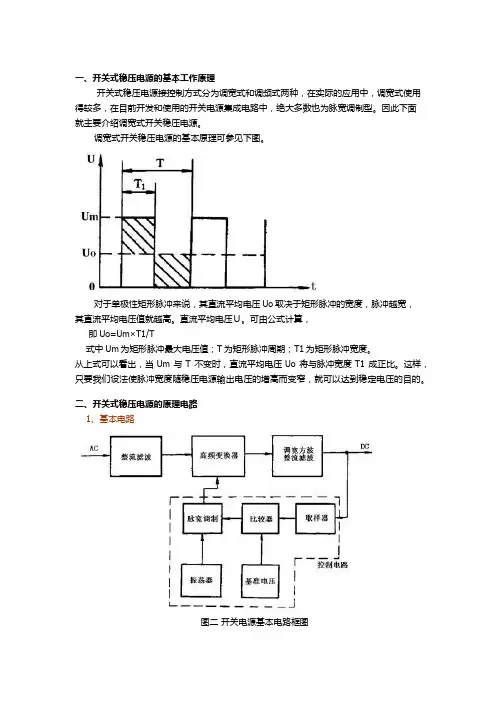

一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。

因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Ｕ。

可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化，制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。

当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
