使用隐藏分区中的DellDataSafe还原系统

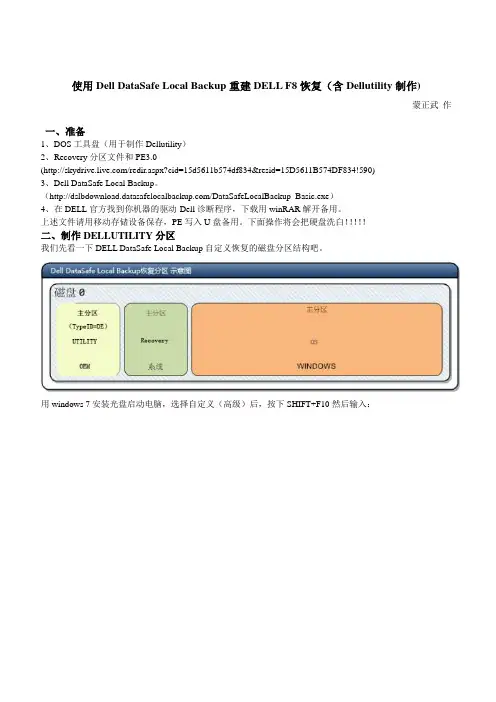

使用Dell DataSafe Local Backup重建DELL F8恢复（含Dellutility制作)蒙正武作一、准备1、DOS工具盘（用于制作Dellutility）2、Recovery分区文件和PE3.0(/redir.aspx?cid=15d5611b574df834&resid=15D5611B574DF834!590)3、Dell DataSafe Local Backup。

（/DataSafeLocalBackup_Basic.exe）4、在DELL官方找到你机器的驱动-Dell诊断程序，下载用winRAR解开备用。

上述文件请用移动存储设备保存，PE写入U盘备用。

下面操作将会把硬盘洗白！！！！！二、制作DELLUTILITY分区我们先看一下DELL DataSafe Local Backup自定义恢复的磁盘分区结构吧。

用windows 7安装光盘启动电脑，选择自定义（高级）后，按下SHIFT+F10然后输入：DiskpartSel disk 0CleanCreate partition primary size=100exit取出windows7安装光盘，把DOS工具盘放入电脑，重启电脑。

用Format C：/S命令格式化分区，格式化完成会提示（Y/N），选择Y，输入DELLUTILITY，回车，EXIT退出，完毕后用windows 7安装光盘启动电脑。

三、安装windows 71、选择高级安装后，按下SHIFT+F10然后输入：DiskpartSel disk 0Sel part 1Set id=DECreate partition primary size=20482Format quick fs=ntfs label=RecoveryActiveCreate partition primary size=61444Format quick fs=ntfs label=OS如果还要分出其他分区请用Create partition extended分出逻辑分区后再用Create partition logical分出后面的分区，这样便于在windows下排列盘符顺序。

Windows7OEM隐藏分区恢复方案Windows7 OEM隐藏分区恢复方案一、目标参照Lenovo OEM模式，实现Windows 7从硬盘上隐藏分区中恢复到出厂状态，用户可通过高级恢复方式或在启动时按F8修复计算机触发实现。

二、主要步骤●利用Windows AIK或Windows OPK构建Windows 7应答文件和进行OEM定制；●在参考计算机上安装Windows 7，然后创建安装映像和恢复映像●创建批处理文件，在目标计算机上应用映像，并执行sysprep命令实现Windows 7首次体验●在目标计算机上，两种方式下测试硬盘恢复方案三、前提条件一台技术人员计算机（Windows 7系统，安装Windows AIK、UltraISO 9.3，配置刻录机）一台参考计算机一台目标计算机Windows 7 AIK DVDWindows 7 产品DVD（采用网络下载MSDN Windows 7 Ultimate X86 ISO映像）BenQ 80G移动硬盘一只OEM定制文件夹及图片信息（从网络获取，以Lenovo为样本）刻录机/空白CD/DVD技术人员计算机的主要操作●安装Windows 7 OPK●制作Windows PE的DVD和移动硬盘启动媒介●创建分布式共享，添加OEM定制信息到分布式共享中●构建三个应答文件（AutoUnattend.xml、OOBE.xml、Sysprepunattend.xml）制作Windows PE启动光盘步骤 1：设置 Windows PE 构建环境●单击“开始”，依次指向“所有程序”、Windows OPK 或Windows AIK，右键单击“部署工具命令提示符”，然后选择“以管理员身份运行”。

定位到C:\Program Files\x86\Tools 中●在命令提示符下运行Copype.cmd 脚本copype.cmd x86 c:\winpe_x86●将winpe.wim复制到\Winpe_x86\ISO\sources 文件夹，并将该文件重命名为Boot.wim。

7 8100h Run Diagnostics 112017857 7.355 0 23h 21h
可以看到HPA的结构,左边的ID部分相当重要,运行所有命令都几乎要涉及这个参数。
第一部分是保留区,由于无法查看里面的数据(如何查看,稍后的fwmount命令中讲述),站长无法确定这个保留区的真正作用,这个区的大小正好是100MB;
这个DOS命令,和DOS的dir相类似,即查看HPA里面的列表,包括相应的ID,名字,第一扇区,容量大小等相关信息。如果已经有HPA了,在DOS下面运行fwdir,会看到如下类似的信息:
FWDIR version 1.00 - Copyright (c) 2002 Phoenix Technologies Ltd.
First HPA Sector: 112017857
Last Part sector: 112008960
Service Areas: 8
# ID Name 1st Sector Megabytes Sec Icon Flag
-- ---- ------------------------------ ---------- --------- --- ---- ----
第四部分是Rec boot,即纪录引导区,大小是8MB,在AccessIBM中运行Recover to factory contents时从这部分引导;
第五部分是BIOSWORKAREA,用fwmount无法打开查看,站长只能从其它区域的情况和它的名字来推测它是相当于电脑的BIOS这样一个区域;
删除普通隐藏恢复分区
Dell的笔记本、ThinkPad X31以前的ThinkPad笔记本及其他很多笔记本的一键恢复都是采用隐藏分区的方式,将恢复系统的数据放在硬盘上。这一类笔记本的一键恢复隐藏分区非常容易删除,只要在Windows XP/Windows Vista的开始菜单中用右键单击“我的电脑”(Windows XP)或“计算机”(Windows Vista),选择“管理”→“存储”→“磁盘管理”,在硬盘分区示意图中选中隐藏的分区,点击右键选择“删除磁盘分区”即可(图1)。

DELL 一键还原使用方法(VISTA系统)1、开机启动的DELL标志过后，立刻开始按『F8』键，每隔1～2秒按一次，直到出现高级启动选项菜单为止2、在高级启动选项菜单中选择『修复计算机』回车来进入WinRE系统3、点击『下一步』。

4、选择可登录的管理员用户名后(此处选择jyf)，点击『确定』继续。

密码默认为空5、点击系统恢复选项中最下面的Dell Factory Image Restore来启动Vista PC Restore6、点击『下一步』。

7、选中格式化硬盘并恢复系统的选项后点击『下一步』。

(注：Vista PC Restore功能只会格式化操作系统硬盘驱动器分区，也就是C盘)8、正在格式化，耐心等待即可。

9、正在恢复镜像，一般需要10～15分钟。

(注：恢复出场镜像的过程，进度条会反复走很多次，这是正常的，耐心等待即可)10。

点击『完成』后，恢复窗口将会消失，此时不要做任何操作，等待10秒左右，电脑会自动重启来完成恢复。

(注：进行Vista PC Restore恢复后，直接进入的Vista系统将会被重置为出厂时的状态)GhostXP SP3 光盘安装步骤把“GhostXP SP3 电脑公司特别版V9.2”光盘放入光驱，重新启动计算机。

1. 进入光盘启动界面，选择“7.手动运行Ghost 11”。

2. Ghost自动运行，出现“OK”按钮，回车。

3. 在Ghost菜单用回车、上下光标键依次选择Local – Partition – From Image，回车。

4. 出现选择文件名对话框，选择WinXPSP3.gho，回车。

5. 选择源分区，回车。

6. 选择目标硬盘，回车。

7. 选择目标分区，选择“3 (Label是OS)”分区，回车确认。

8. 如果还有其他提示，一律按回车或者“OK”确认。

恢复完成后，把光盘拿出来，重启计算机，根据提示进行其他步骤。
