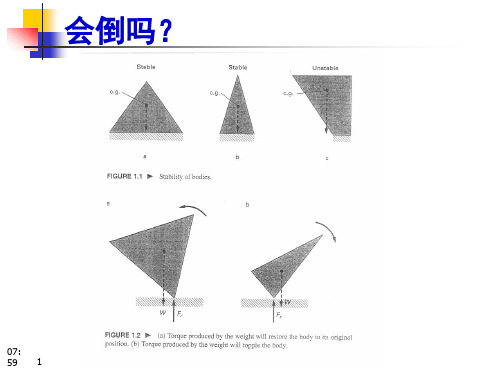

第3章 静力学平衡问题 §3.1 平衡与平衡条件一、平衡的概念物体的平衡，在工程上是指物体相对于地面保持静止或作匀速直线运动的状态。
平衡是相对于确定的参考系而言的。
静力学所讨论的平衡问题可以是单个刚体，也可以是由若干个刚体组成的刚体系统。
刚体或刚体系统是否平衡取决于作用在其上的力系。
二、平衡条件要使物体保持平衡状态，作用在其上的力必须满足一定的条件，这种条件我们称为力的平衡条件。
从效应上看，物体保持平衡应是既不移动，又不转动。
因此，力系的平衡条件是，力系的主矢和力系对任一点的主矩等于零。
其解析表达式称为平衡方程。
§3.2 平面力系的平衡方程一、平面力系的平衡方程1）基本形式⎪⎩⎪⎨⎧=∑=∑=∑0)(000F M Y X2）二矩式⎪⎩⎪⎨⎧=∑=∑=∑0)(0)(0F F B A M M X 附加条件为：A 、B 两点连线不垂直于x 轴3）三矩式⎪⎩⎪⎨⎧=∑=∑=∑0)(0)(0)(F F F C B A M M M 附加条件为：A 、B 、C 三点不共线特殊力系的平衡方程 1）共线力系：=∑i F2）平面汇交力系：⎩⎨⎧=∑=∑00Y X3）平面力偶系： 0i m =∑4）平面平行力系： )//( 0)(0轴y M Y i o F F ⎩⎨⎧=∑=∑§3.3 空间力系的平衡方程一、空间力系的平衡方程其基本形式的平衡方程为：ΣX=0 ΣM x(F)=0ΣY=0 ΣM y(F)=0ΣZ=0 ΣM z(F)=0必须指出，空间一般力系有六个独立的平衡方程可以求解六个未知量。
具体应用时，不一定使3个投影轴或矩轴互相垂直，也没有必要使矩轴和投影轴重合，而可以选取适宜轴线为投影轴或矩轴，使每一个平衡方程中所含未知量最少，以简化计算。
此外，还可以将投影方程用适当的力矩方程取代，得到四矩式、五矩式以至六矩式的平衡方程。
使计算更为简便。
几种特殊力系的平衡方程1）空间汇交力系ΣX=0ΣY=0ΣZ=02）空间力偶系ΣM x(F)=0ΣM y(F)=0ΣM z(F)=03）空间平行力系（若各力//z轴）ΣZ=0ΣM x(F)=0ΣM y(F)=04）平面任意力系（若力系在Oxy平面内）∑X==∑YM(=∑F)z§3.4 平衡方程的应用一、一般应用举例例3-1，例3-3，例3-4，例3-5（改求起重机不翻平衡块的重量就应是多少？），例3-6，例3-7 补充：已知：带轮D ：D1=400 mm ，FT=2000 N ，Ft=1000 N ；齿轮C ：D2=200 mm ，a=20° 求：齿轮C 的啮合力Fn ，轴承A 、B 的约束力FA 、FB轴承A 、B 的约束力FA 、FB 就是圆轴受支座中圆孔的约束力，圆孔销钉就是固定铰链两个分力 为说明两分力方向，建立空间直角坐标系Ｏxyz ？y 轮轴线，z 轴铅直，Ｏxy 是水平面，三轴垂直 轴承支座表示方法(下图)，其约束两分力为xz 方向，用F Ax 、F Az 和F Bx 、F Bz ，或X A 、Z A 和X B 、Z B 侧视图(将轮轴及其受力投影到Ｏxz 平面上)受力图，没有画轴承A 、B 的约束力，因为没有解除这两个轴承约束=B M ∑02cos 2221t 1T =⨯⨯⨯D F D F D F n a --2000×200-1000×200-Fncos20°×100=0 Fn=2130 N主视图(将轮轴及其受力投影到Ｏyz 平面上)受力图，其中Fnz=Fncos20°=2130×0.9396=2000 N因主动力Fnz=2000 N 作用点到A 、B 两个支座距离相同，方向向上显然,与之平衡的两支座约束力大小相等，实际方向向下，和受力图所画的方向相反，所以N10002N 20002-====--nzB A F Z Z俯视图(将轮轴及其受力投影到Ｏxy 平面上) 受力图，其中Fnx=Fnsin20°=2130×0.3420=729 NΣMA=0 -(FT+Ft)×0.15+Fnx ×0.25-XB ×0.5=0 -(2000+1000)×0.15+729×0.25-XB ×0.5=0 XB=-536 NΣFx=0 -FT-Ft+XA-Fnx+XB=0 -2000-1000+XA-729+(-536)=0 XA=4265 N 结论：Fn=2130 NXA=4265 N ； XB=-536 N ZA=-1000 N ； ZB=-1000 N 小结：①轮轴类部件平面解法：1.侧视图求未知主动力 2.主视图求铅直向约束力 3.俯视图求水平向约束力在每一视图上，使用平面力系力的投影方程和力矩平衡方程求解未知力 ②皮带拉力，无论倾斜与否，总是和轮缘相切，对轮轴的力矩等于拉力乘以半径齿轮啮合力一定和其分度圆不相切，对轮轴的力矩=啮合力×cosa ×半径（啮合力×cosa=圆周方向分力）③侧视图上没有画轴承A 、B 的约束力，因为没有解除两个轴承约束（若画有XA 、ZA 和XB 、ZB 四力） 不能用ΣFx=0，-FT-Ft-Fnsina=0求Fn ，因为在x 方向，实际上还有XA 、XB 两力的投影 二、重心1、物体的重心物体的重量（力）：物体每一微小部分地球引力的合力。
