第一章简介X-Rite Color(R) Master 程序是设计用于满足油墨、涂料和塑料制造商需要的完整系统。
使用本程序，您可以建立数据库集、输入标准颜色信息，并且根据这些标准进行配色。
使用程序内置的质量控制功能，您可以通过将样品与所测标准进行比较来评估配方结果。
取决于您所购买的配置，您可能不具有本帮助系统中介绍的全部功能。
一、使用仪器在测量数据之前，您必须确保仪器正确连接到计算机，并进行适当设置以便使用程序。
此处提供了一般说明，请参阅使用入门指南及仪器手册，以了解有关特定仪器类型的详细操作信息。
请选择您要执行的操作：1、设置仪器:为了让仪器能正确地配合程序工作，您需要安装仪器，然后选择适当的通讯端口和仪器模式。
请参考仪器操作手册以获得安装指示。
在安装完仪器后，选择适当的通讯埠。
从选项菜单选择仪器端口，然后选择与仪器相连的通讯埠。
您还必须选择仪器模式。
“标准”模式用于所有常规仪器操作，而当基座被关闭并锁定在位置上时，可使用“关闭基座测量”模式进行测量。
从选项菜单，选择仪器模式，然后相应选择标准或关闭基座测量（当前选中的模式旁边会有一个复选标记）。
2、校准仪器:要获得更高的精度和性能，您需要在每天使用前校准仪器。
如果您没有手动启动校准，仪器会每隔 12 到24 小时自动要求校准（根据使用的仪器类型）。
在完成校准之前，您不能进行任何测量。
下面所列的是一些校准准则：∙镜片上的脏物和灰尘在校准过程中会导致不准确的读数。
请参阅仪器操作手册以了解有关如何清洁仪器的指示。
∙污迹、灰尘和指印会极大地影响白色反射标准（校准片基），应定期清洁标准。
使用中性肥皂和温水溶液，然后完全冲洗标准并用不起毛的软布擦干。
在测量前要让标准完全变干。
∙在进行校准时不要移动仪器。
如果仪器检测移动，则会中止测量。
要手动进行仪器校准，从仪器菜单选择校准。
系统会提示你进行所需的测量。
有关仪器的具体指令，请参考仪器操作手册。
3、检查正确的测量技巧:在使用程序时，正确的测量技巧对获取精确的颜色数据至关重要。

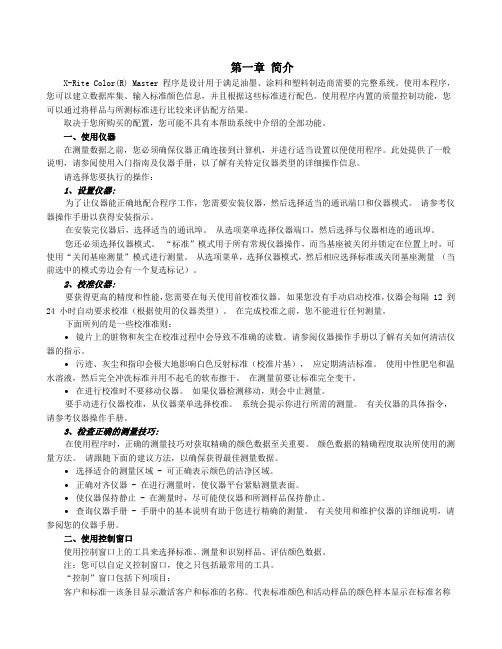

第一章简介X-Rite Color(R) Master 程序是设计用于满足油墨、涂料和塑料制造商需要的完整系统。
使用本程序，您可以建立数据库集、输入标准颜色信息，并且根据这些标准进行配色。
使用程序内置的质量控制功能，您可以通过将样品与所测标准进行比较来评估配方结果。
取决于您所购买的配置，您可能不具有本帮助系统中介绍的全部功能。
一、使用仪器在测量数据之前，您必须确保仪器正确连接到计算机，并进行适当设置以便使用程序。
此处提供了一般说明，请参阅使用入门指南及仪器手册，以了解有关特定仪器类型的详细操作信息。
请选择您要执行的操作：1、设置仪器:为了让仪器能正确地配合程序工作，您需要安装仪器，然后选择适当的通讯端口和仪器模式。
请参考仪器操作手册以获得安装指示。
在安装完仪器后，选择适当的通讯埠。
从选项菜单选择仪器端口，然后选择与仪器相连的通讯埠。
您还必须选择仪器模式。
“标准”模式用于所有常规仪器操作，而当基座被关闭并锁定在位置上时，可使用“关闭基座测量”模式进行测量。
从选项菜单，选择仪器模式，然后相应选择标准或关闭基座测量（当前选中的模式旁边会有一个复选标记）。
2、校准仪器:要获得更高的精度和性能，您需要在每天使用前校准仪器。
如果您没有手动启动校准，仪器会每隔 12 到24 小时自动要求校准（根据使用的仪器类型）。
在完成校准之前，您不能进行任何测量。
下面所列的是一些校准准则：∙镜片上的脏物和灰尘在校准过程中会导致不准确的读数。
请参阅仪器操作手册以了解有关如何清洁仪器的指示。
∙污迹、灰尘和指印会极大地影响白色反射标准（校准片基），应定期清洁标准。
使用中性肥皂和温水溶液，然后完全冲洗标准并用不起毛的软布擦干。
在测量前要让标准完全变干。
∙在进行校准时不要移动仪器。
如果仪器检测移动，则会中止测量。
要手动进行仪器校准，从仪器菜单选择校准。
系统会提示你进行所需的测量。
有关仪器的具体指令，请参考仪器操作手册。
3、检查正确的测量技巧:在使用程序时，正确的测量技巧对获取精确的颜色数据至关重要。

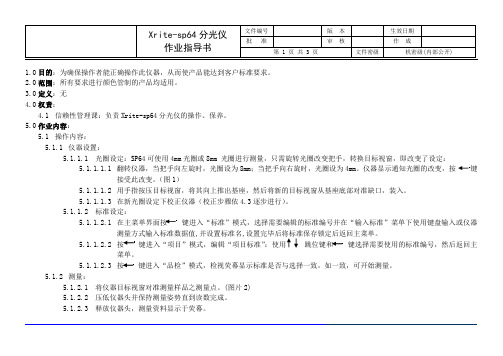

1.0目的：为确保操作者能正确操作此仪器，从而使产品能达到客户标准要求。
2.0范围：所有要求进行颜色管制的产品均适用。
3.0定义：无4.0权责：4.1信赖性管理课：负责Xrite-sp64分光仪的操作、保养。
5.0作业内容：5.1操作内容：5.1.1仪器设置：5.1.1.1光圈设定：SP64可使用4mm光圈或8mm 光圈进行测量，只需旋转光圈改变把手，转换目标视窗，即改变了设定：5.1.1.1.1翻转仪器，当把手向左旋时，光圈设为8mm；当把手向右旋时，光圈设为4mm。
仪器显示通知光圈的改变，按键接受此改变。
（图1）5.1.1.1.2用手指按压目标视窗，将其向上推出基座，然后将新的目标视窗从基座底部对准缺口，装入。
5.1.1.1.3在新光圈设定下校正仪器（校正步骤依4.3逐步进行）。
5.1.1.2标准设定：5.1.1.2.1在主菜单界面按键进入“标准”模式，选择需要编辑的标准编号并在“输入标准”菜单下使用键盘输入或仪器测量方式输入标准数据值,并设置标准名,设置完毕后将标准保存锁定后返回主菜单。
5.1.1.2.2按键进入“项目”模式，编辑“项目标准”：使用跳位键和键选择需要使用的标准编号，然后返回主菜单。
5.1.1.2.3按键进入“品检”模式，检视荧幕显示标准是否与选择一致，如一致，可开始测量。
5.1.2测量：5.1.2.1将仪器目标视窗对准测量样品之测量点。
(图片2)5.1.2.2压低仪器头并保持测量姿势直到读数完成。
5.1.2.3释放仪器头，测量资料显示于荧幕。
5.1.3 校正仪器：5.1.3.1 按向上跳位键 键向下跳位键 键加亮“校正”，按进入键 进入校正模式。
5.1.3.2 对准目标视窗于白标准，将仪器头压低，保持此测量姿势直至荧幕显示白校正完成。
(图片3)5.1.3.3 将目标视窗对准黑筒，将仪器头压低，保持此测量姿势直至两次读数完成，荧幕显示黑校正完成。
5.2 维护保养：5.2.1 日常点检(每周五进行)：5.2.1.1 外观清洁：使用无尘纸或无尘布擦净仪器上的灰尘，保持清洁。

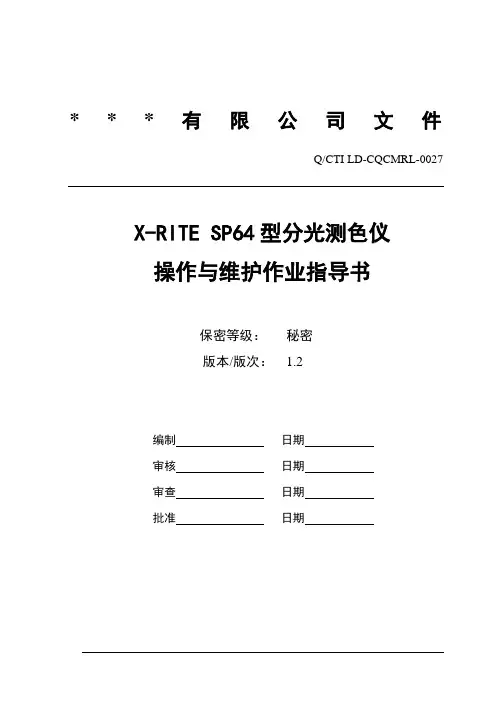

***有限公司文件Q/CTI LD-CQCMRL-0027X-RITE SP64型分光测色仪操作与维护作业指导书保密等级：秘密版本/版次： 1.2编制日期审核日期审查日期批准日期文件修订履历表X-RITE SP64型分光测色仪操作与维护作业指导书1目的为规范X-RITE SP64积分球式分光光度仪的操作程序，正确使用设备，确保试验结果的准确性和有效性。
2 范围适用于X-RITE SP64积分球式分光光度仪的操作与维护。
3 职责设备操作人员负责仪器日常维护和保养，并填写设备使用记录，维护保养，维修及故障记录表，实验室主管负责操作设备规范性的监督。
4 操作步骤4.1仪器充电打开SP64开关，观察电量情况，如果低于25%则不可使用，必须充电。
若电池充电过渡引起电池组发热时，必须待其冷却后再移开使用。
4.2仪器校正在一般情况下，仪器每天应校正一次按【↑】或【↓】键加亮校正菜单，按【↲】键进入校正模式；先对准目标窗口于白标准，将仪器头压低，保持此测量姿势直到屏幕显示白校正完成。
当显示“成功！”后，将目标窗口对准黑筒，将仪器头压低，保持此测量姿势直到屏幕显示黑校正完成。
再一次测量白标准，对比数值，误差不超过±0.1可以继续测量4.3 仪器配置设定4.3.1把样品测量数据存储在仪器中就选择开；4.3.2 在平均选项选择每一次测量需要读数的次数，允许范围为1－9次，这些读数被平均后作为一场测量值，默认为“1”。
4.3.3 差值设定：在L*a*b*和L*C*H*颜色差异数据中选择△表示方式: 选择“数据”4.3.4颜色设定：4.3.4.1现执行功能：允许选择颜色数据参数中可获得色彩测量的功能和指数。
一个箭头（＞）表明功能被选择。
（选择L*a*b*）4.3.4.2现执行光源/视角：允许选择颜色数据参数中可获得光源/视角组合。
一个箭头（＞）表明光源/视角组合被选择。
（选择D65/10）4.5 试验模式4.5.1 品检模式：此菜单条目用来测量样品，并与相应项目中的相应标准进行比较，得出差值。
爱色丽500系列分光密度仪参考资料：中国环保网（/trade/supply/index--1000100610031000--.htm）印刷过程中最先进的颜色控制工具：爱色丽密度仪(X-RITE)528型分光密度仪集密度和色度测量于一身，在所有生产过程中，只需使用一台仪器就可彻底解决问题。
对于四色印刷，爱色丽密度仪(X-RITE)528型分光密度仪提供给我们熟悉的功能，例如：密度值、网点增大、叠印率、印刷反差、灰平衡值、色调误差等。
只需轻轻一按，就能将密度值转换成色度值，如L＊a＊b, Yxy, L＊C＊h度等。
爱色丽密度仪(X-RITE)528型分光密度仪可帮助测量染料、Hi-Fi、PANTONE(R)、和不同专色，实现有效颜色品质控制及通讯。
四色和专色印刷的完美解决方案：高品质的分光光源头使爱色丽密度仪(X-RITE)528型分光密度仪具有同时测量颜色密度值和色度值的功能。
采用当今最新、最精确的色彩控制技术，该仪器集成多种颜色测量功能，效率高，精度高，确保您在四色和专色印刷过程中达到理想值。
专色比较：高品质的分光光源头使爱色丽密度仪(X-RITE)528型分光密度仪具有同时测量颜色密度值和色度值的功能。
采用当今最新、最精确的色彩控制技术，该仪器集成多种颜色测量功能，效率高，精度高，确保您在四色和专色印刷过程中达到理想值。
分光密度仪特点：■准确性近乎完美是世界上唯一采用光谱感应器技术测量色彩的密度仪系列，测量几何为45o/0o符合ANSI,DIN & ISO标准，准确度无可比拟。
拥有高度一致性的测量随时随地为您提供可比较的色彩测量结果。
■中文、大图形显示屏为您提供方便、易读的显示屏，多种语言(包括中文)显示所有菜单命令，满足您的任何测量操作需要。
■可靠、独特的设计理念测量目标窗使您能轻松精确地定位，因而每次都可获得准确的测量值。
独特的便携式外形设计，引导了密度测量领域的革新。
■多种测量孔径含标准测量直径 3.4mm,另附有多种测量孔径可供选择：2.0mm测量孔径(不含偏光镜)；6.0mm孔径；1.6mm×3.2mm微型孔径。
深圳市舜丰印刷材料有限公司
色度密度仪X-Rite 528操作培训
品质部：严国城2013-03-02
爱色丽528分光密度仪具备了测量颜色色差的功能，可以直接测量出表示颜色的参数Lab和Lch，并且能比较两个不同颜色的色差值，且能以△E的色差值来表示，不仅可以用于我们调色部的配色，调色，同时可用于车间生产的质量控制、色差评估等等。
一，外观及用户界面
二，解开基座锁定
1、将基座与仪器靠紧，旋转螺栓。
2、调整螺栓使其与基座缺口成一线。
3、小心释放基座。
三，电池充电
四，开启仪器
1、使用仪器进行操作时，只需打开位于仪器底部的电池开关。
2、打开电池开关或接入变压器后，显示屏会出现一个英文界面，直接按确定键进入主目录按键名称及其功能
向上跳位键：向上选择菜单项目。
向下跳位键：向下选择菜单项目。
X 主目录键：取消当前修改，返回到主目录。
退出键：取消当前修改，返回到上一级菜单。
确认键：进入被选项目的子菜单；对修改进行确认。
五，显示屏内主目录的界面
主目录
密度
颜色
匹配
自动选择功能
网点
叠印
印刷反差
色调误差/灰度
纸张指数
比较
校正
配置
六，仪器校正
1、在校正之前，确保校正参考标准（校正板）的清洁。
2、按向上/向下跳位键选中“校正”菜单，并按确认键进入。
3、将仪器放于校正板，使目标窗口对准白板。
4、压低仪器到基座，并保持其姿势3秒以上直到对话框提示”校正完成”松开。
5、通常情况下，仪器应每天（24小时）校正一次，保证仪器测量的准确与稳定。
全面校正的方法：
当更换测量口径或偏振片的时候需要进行全面校正。
1．主目录 > 配置>全面校正，进入全面校正界面（如下图）；
2．先测量白板，仪器会提示测量两次；
3．当屏幕提示“测量黑筒”时，将测量头对准房间中比较暗的地方，按住不放进行测量，直到仪器自动测量四次后才可松开；
4．此时屏幕左下角显示“完成”，表示校正成功。
七，设定仪器操作环境
初次使用时或后期使用时，可根据测量的需要在主目录下“配置”菜单中设定仪器的各项参数（下面介绍几项常用的参数）。
1、语言：中文、英文、日本等多种语言，在此忆设定为中文。
2、颜色选项：设定为Lab 方式：CIE 。
3、校正选项：设定为24小时。
4、并闭电力：暂设定为60秒。
5、自动识别：设定为“开”状态。
八，Lab 色空间
颜色空间—绘制颜色立体
所谓颜色空间即是将描述颜色的要素作为坐标并以此建立起来的三维空间。
在颜色空间中， 每一种颜色都有唯一的一组参数与之对应，同样每一组参数也对应着唯一的一种颜色。
<测量白板> 测量白板 自动识别
校正 标准
白板 黑筒 校正
目前最常用的是CIE Lab 色空间
CIE Lab 色空间以L 值表示颜色的明度、a 值表示颜色的绿红值、b 值表示颜色的蓝黄值。
如果单纯以一组Lab 值来判断某个颜色并没有太大的实际意义，但是当我们对两个颜色进行比较时，我们可以通过这两个颜色的Lab 差值来判断出它们之间的差别。
L 代表明暗度，也就是颜色的深浅，a 代表红绿值，b 代表黄蓝值。
L 为“﹢” 表示颜色偏浅，为“﹣”表示颜色偏深。
a 为“﹢” 表示颜色偏红，为“﹣”表示颜色偏绿。
b 为“﹢” 表示颜色偏黄，为“﹣”表示颜色偏蓝
△Eab 代表色差，△Eab 值越小代表色差越小，值越大代表色差越大。
比如：某个客户给我们提供的标准色样测量Lab 值为60/30/20，而我们实际生产的成品测量Lab 值为62/31/18，经计算其Lab 差值分别为+2/+1/-2，由此我们可知产品L 值高于标准也即偏亮、a 值高于标准也即偏红、b 值低于标准也即偏蓝，通过产品和标准色样Lab 值的对比我们可以轻易得知当前产品的颜色状态。
另外，通过两组Lab 值我们可以计算出两颜色间的色差。
九，测量色差的方法：
测量颜色的方法：
● “主目录 > 颜色”，进入颜色测量界面（如下图）。
● 放平印刷品，把仪器的测量孔对准目标颜色，按下机身即可测量出目标的颜色值。
1. 在颜色测量界面中，把上方的“颜色” 切换为“颜色减去标准”模式（如下图）。
2. 进入“标准”，测量并储存标准，仪器共可以存16个标准。
3. 返回颜色测量界面，测量样品，仪器会自动搜索最接近的标准与之比较，显示出色差值。
十，测量密度 密度的性质： 密度只是表示色墨的深浅或者墨层的厚度，不能反映色墨的颜色。
当墨层厚度达到一定程度时，密度值不再增加（如下图所示）。
密度与墨层厚度的关系：
D50/2
<测量样品> △Eab 4.27（总色差）
△L* 0.56（偏浅） △a* -1.52（偏绿）
△b* 3.95（偏黄）
样品 标准
选项 颜色减去标准 D50/2 <测量样品> >L* 67.23 a* 18.85 b* 29.27 样品 选项 颜色
密度会随着墨层厚度的增加而增加，但是增幅会逐渐减小，到了一定程度后就不再变化。
测量密度的主要目的：
1、控制色域范围和灰平衡；
2、控制网点扩大值；
3、控制印刷墨色均匀一致性。
测量密度的方法：
1、用跳位键↑或↓选择主目录中的“密度”，按进入键←进入密度测量界面（如图）。
2、放平样品，把仪器的测量孔对准样品，按下机身即可测量出样品色墨的密度值。
“ > ”指示该样品色墨的主色调的密度。
十一，注意事项 1、未测量使用或仪器在运输过程中，基座必须处于锁定状态以保护仪器的光学配件。
2、正常使用时，当屏幕上出现“电池不足”提示消息时，电池电力已不足电满时的四分之一，此时仪器仍可正常进行，但相当于发出充电警告，需在此后适当 的时候立即进行充电。
T
<测量样品> >V 0.28（黑） C 0.28（青） M 0.28（品） Y 0.29（黄） 样品
选项 密度 样品颜色 测量
密度是多少？
3、当交流变压器被连接时，仪器自动保持开启状态，且电池开关应用无效。
4、如果校正过程中屏幕出现“光学配件改变”信息时，表明校正失败，此时选择“不”并重新进行校正，校正完成后自动回到主目录。
5、测量环境不改变，所有生效的设置无须再进行更换。
6、仪器由精密光学无器件组成，使用需注意轻拿轻放。
7、仪器以及校正标准避免在潮湿、灰尘、油污、太阳光等环境下存放。
8、由于操作失误，测量过程中屏幕可能会出现错误信息，伴随所有报错仪器将发出一声长鸣。
如果在测量过程中出现任何错误信息（电池不足除外）将自动取消此次测量，所提示的数据为上一次成功测量的数值。
