爱色丽530分光密度计使用说明X-Rite 530 Spectrodensitometer Introduction无限色彩尽在掌握第一部分产品概述⏹爱色丽530分光密度计是当今功能最齐全，设计最新颖的手动颜色测量仪器。
⏹该仪器具有特殊设计的集成分光光度仪主芯片，保证您获得最准确、精确的测量数据。
⏹530分光密度计还配有最方便的按键和高清晰度的图像显示屏。
⏹制造商：美国爱色丽公司⏹主要功能：测量印刷品色墨的密度、颜色和网点面积等⏹主要部件：分光密度计、校准板、充电器仪器各部位介绍测量头电池电源开关校正白板数据线接口电源线接口（一）机身构件（二）按键名称及其功能向上跳位键：向上选择菜单项目。
向下跳位键：向下选择菜单项目。
X主目录键：取消当前修改，返回到主目录。
退出键：取消当前修改，返回到上一级菜单。
进入键：进入被选项目的子菜单；对修改进行确认。
（三）显示屏内主目录的结构主目录密度颜色匹配自动选择功能网点叠印印刷反差色调误差/灰度纸张指数比较校正配置（四）单个测量项目的界面T<选择测量数据形式>>V 0.28C 0.28M 0.28Y 0.29纸张样品标准选项密度减去标准设置相关选项滤波器类型或光源/视角用户对话框测量对象当前使用的功能测量数据说明：结合使用跳位键↑↓和进入键←，可以进入相关子目录进行设置。
日常校正的方法：每天使用仪器前应校正一次1.主目录> 校正，进入校正界面（如右上图）2.放平校正板（如右下图）3.把分光密度计放置在校正板上，测量孔对准圆形白板。
4.按下测量头，直到屏幕左下角显示“完成”，表示校正完成。
<测量白板>测量白板自动识别校正标准白板校正如何保管校正白板？放置于仪器包装套的底部，隔离光线照射，环境要干燥无尘。
全面校正的方法：当更换测量口径或偏振片的时候需要进行全面校正。
1.主目录> 配置>全面校正，进入全面校正界面（如右图）；2.先测量白板，仪器会提示测量两次；3.当屏幕提示“测量黑筒”时，将测量头对准房间中比较暗的地方，按住不放进行测量，直到仪器自动测量四次后才可松开；4.此时屏幕左下角显示“完成”，表示校正成功。

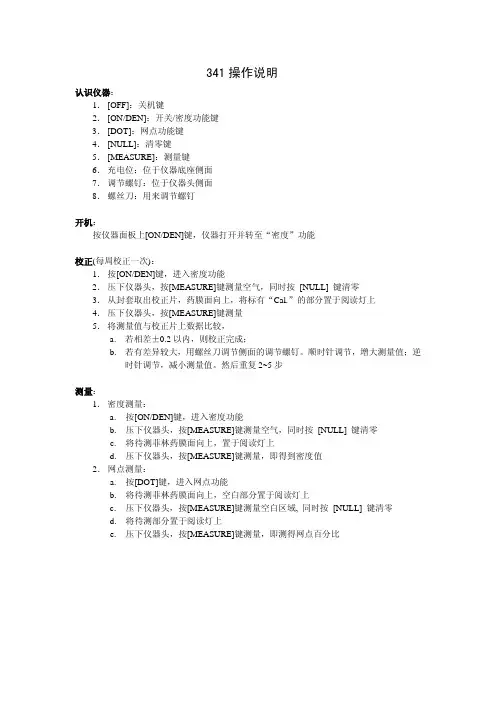

341操作说明
认识仪器：
1．[OFF]：关机键
2．[ON/DEN]：开关/密度功能键
3．[DOT]：网点功能键
4．[NULL]：清零键
5．[MEASURE]：测量键
6．充电位：位于仪器底座侧面
7．调节螺钉：位于仪器头侧面
8．螺丝刀：用来调节螺钉
开机：
按仪器面板上[ON/DEN]键，仪器打开并转至“密度”功能
校正(每周校正一次)：
1．按[ON/DEN]键，进入密度功能
2．压下仪器头，按[MEASURE]键测量空气，同时按[NULL] 键清零
3．从封套取出校正片，药膜面向上，将标有“Cal.”的部分置于阅读灯上
4．压下仪器头，按[MEASURE]键测量
5．将测量值与校正片上数据比较，
a.若相差±0.2以内，则校正完成；
b.若有差异较大，用螺丝刀调节侧面的调节螺钉。
顺时针调节，增大测量值；逆
时针调节，减小测量值。
然后重复2~5步
测量：
1．密度测量：
a.按[ON/DEN]键，进入密度功能
b.压下仪器头，按[MEASURE]键测量空气，同时按[NULL] 键清零
c.将待测菲林药膜面向上，置于阅读灯上
d.压下仪器头，按[MEASURE]键测量，即得到密度值
2．网点测量：
a.按[DOT]键，进入网点功能
b.将待测菲林药膜面向上，空白部分置于阅读灯上
c.压下仪器头，按[MEASURE]键测量空白区域, 同时按[NULL] 键清零
d.将待测部分置于阅读灯上
e.压下仪器头，按[MEASURE]键测量，即测得网点百分比。

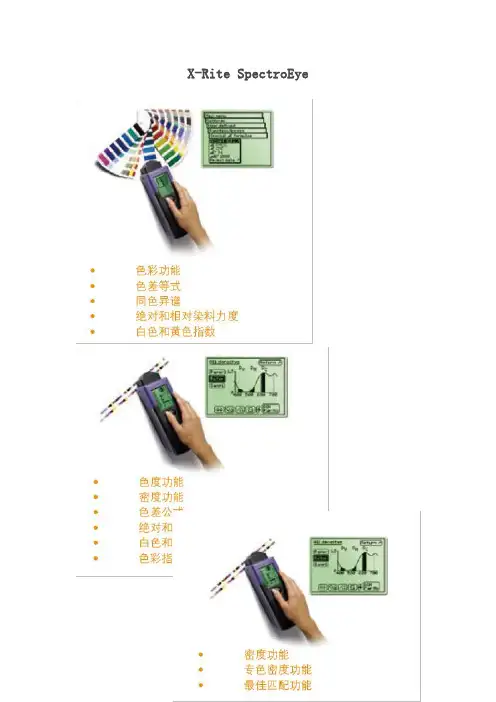

X-Rite SpectroEye
x-rite SpectroEye是四色和专色印刷，以及印刷过程系统控制的理想选择，也适用于品质检测和油墨配色系统，适用4.5mm的孔径测量标准控制条，爱色丽spectroeye密度仪是帮助你减少浪费和停机的理想工具。
x-rite爱色丽分光密度仪SpectroEye可以提供密度仪的所有功能：密度、叠印、网点增大等，另外，自动选择功能可以自动识别，并显示密度、叠印、网点增大等相应的数据，帮你更好的节省时间，爱色丽spectroeye密度仪可以用密度功能来分析专色，爱色丽spectroeye密度仪结合了传统的密度功能，用起来得心应手，只需要通过按键可切换密度标准，与其他的密度计完全兼容。
x-rite爱色丽分光密度仪SpectroEye专色密度直接测量专色密度，适用于专色的精确控制；最佳匹配直接告诉你如何容国改变墨层厚度或油墨密度而减小色差；接驳电脑轻松实现测量的数据统计，将测量数据存贮于电脑上；适用于包装及商业印刷。
x-rite爱色丽分光密度仪SpectroEye的标准功能有：最佳匹配、光谱反射曲线、专色Lab值、密度、色差△E、网点增大、专色密度、网点面积、色密度差、叠印、手动输入Lab值、自动颜色减色。
x-rite爱色丽分光密度仪SpectroEye的可选功能有：所有色密度，自动功能、、色密度差、电子PANTONE色库、印刷特性曲线、电子TOYO色库、印版测量、电子DIC色库、反差、白度、色相误差、灰度、设置密码保护。
x-rite爱色丽分光密度仪SpectroEye的技术参数：
不会用？咨询博主。

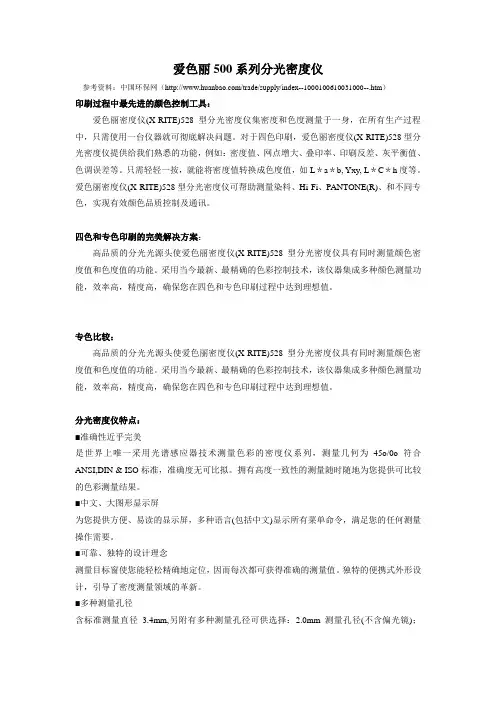

深圳市舜丰印刷材料有限公司色度密度仪X-Rite 528操作培训品质部：严国城2013-03-02爱色丽528分光密度仪具备了测量颜色色差的功能，可以直接测量出表示颜色的参数Lab和Lch，并且能比较两个不同颜色的色差值，且能以△E的色差值来表示，不仅可以用于我们调色部的配色，调色，同时可用于车间生产的质量控制、色差评估等等。
一，外观及用户界面二，解开基座锁定1、将基座与仪器靠紧，旋转螺栓。
2、调整螺栓使其与基座缺口成一线。
3、小心释放基座。
三，电池充电四，开启仪器1、使用仪器进行操作时，只需打开位于仪器底部的电池开关。
2、打开电池开关或接入变压器后，显示屏会出现一个英文界面，直接按确定键进入主目录按键名称及其功能向上跳位键：向上选择菜单项目。
向下跳位键：向下选择菜单项目。
X 主目录键：取消当前修改，返回到主目录。
退出键：取消当前修改，返回到上一级菜单。
确认键：进入被选项目的子菜单；对修改进行确认。
五，显示屏内主目录的界面主目录密度颜色匹配自动选择功能网点叠印印刷反差色调误差/灰度纸张指数比较校正配置六，仪器校正1、在校正之前，确保校正参考标准（校正板）的清洁。
2、按向上/向下跳位键选中“校正”菜单，并按确认键进入。
3、将仪器放于校正板，使目标窗口对准白板。
4、压低仪器到基座，并保持其姿势3秒以上直到对话框提示”校正完成”松开。
5、通常情况下，仪器应每天（24小时）校正一次，保证仪器测量的准确与稳定。
全面校正的方法：当更换测量口径或偏振片的时候需要进行全面校正。
1．主目录 > 配置>全面校正，进入全面校正界面（如下图）；2．先测量白板，仪器会提示测量两次；3．当屏幕提示“测量黑筒”时，将测量头对准房间中比较暗的地方，按住不放进行测量，直到仪器自动测量四次后才可松开；4．此时屏幕左下角显示“完成”，表示校正成功。
七，设定仪器操作环境初次使用时或后期使用时，可根据测量的需要在主目录下“配置”菜单中设定仪器的各项参数（下面介绍几项常用的参数）。
油品色度测定仪设备安全操作规程一、基本操作规程1.本仪器只适用于石油化工、化纤、化工医药等领域对油品色度、杂质、亮度等参数的测定，不能用于其他用途。
2.请在使用前仔细阅读本操作规程，使用本仪器时必须按照要求进行操作。
3.操作人员必须经过设备操作培训，并由具备资质的人员进行考核，考核合格方可独立操作。
4.操作前请先进行设备检查，必须能满足设备的使用要求，检查项目包括（但不限于）：–仪器表面是否干净；–电源是否正常；–液位是否达到标定线；–各部件是否牢固，是否有杂物或异物。
5.所有操作人员必须佩戴防护眼镜、手套，穿戴合适的防护衣物，避免液体溅出对身体产生伤害。
二、安全操作规程1.本设备为电动操作，使用前必须确保设备接地良好，且电压稳定。
使用前请检查电源电压是否与设备电压要求相符（±10%）。
2.操作前应按照设备说明书要求加注正确的试剂，并按照操作顺序进行操作，切勿越过步骤进行操作。
3.加注试剂和样品时应小心谨慎，避免产生飞溅或烟雾。
如有飞溅或烟雾产生，应立即打开通风设备进行排除，并检查是否对设备或操作人员造成伤害。
4.操作人员在操作时请勿离开设备旁边，以免发生意外情况。
5.对设备进行维护和保养时，必须按照说明书规定进行，切勿随意拆卸或更改设备结构或部件。
6.对设备进行维修时，应由具备相应资质的专业人士进行维修，切勿私自进行维修，以免引起不必要的风险。
三、设备维护规程1.在每次使用完毕后，必须对设备进行彻底的清洗和消毒，并进行干燥处理。
2.定期对设备进行维护保养，包括清洗、润滑、检查以及更换易损件等工作，维护保养的间隔时间应根据设备使用情况、使用环境等因素来决定，维护记录应有明确的记录。
3.对设备进行贮存时，应将其放置在干燥、通风、避光的地方，避免受潮、受阳光直射等情况，避免对设备造成损害。
4.如果设备发生故障或使用异常，请立即停止使用，并通知专业人士进行修理和处理。
四、紧急情况应急处理规程1.设备在使用过程中发生异常，如烟雾、异味、发热、发声等情况，应立即停止使用，并通知专业人士进行检修。

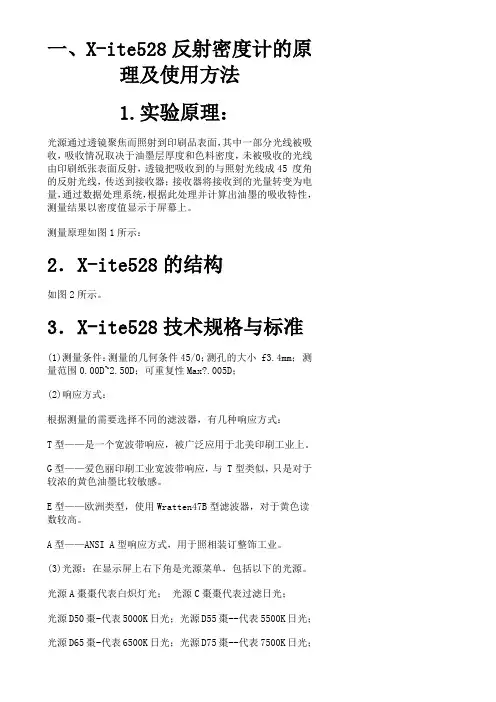

一、X-ite528反射密度计的原理及使用方法1.实验原理：光源通过透镜聚焦而照射到印刷品表面，其中一部分光线被吸收，吸收情况取决于油墨层厚度和色料密度，未被吸收的光线由印刷纸张表面反射，透镜把吸收到的与照射光线成45 度角的反射光线，传送到接收器；接收器将接收到的光量转变为电量，通过数据处理系统，根据此处理并计算出油墨的吸收特性，测量结果以密度值显示于屏幕上。
测量原理如图1所示：2．X-ite528的结构如图2所示。
3．X-ite528技术规格与标准(1)测量条件：测量的几何条件45/0；测孔的大小 f3.4mm；测量范围0.00D~2.50D；可重复性Max?.005D；(2)响应方式：根据测量的需要选择不同的滤波器，有几种响应方式：T型——是一个宽波带响应，被广泛应用于北美印刷工业上。
G型——爱色丽印刷工业宽波带响应，与 T型类似，只是对于较浓的黄色油墨比较敏感。
E型——欧洲类型，使用Wratten47B型滤波器，对于黄色读数较高。
A型——ANSI A型响应方式，用于照相装订整饰工业。
(3)光源：在显示屏上右下角是光源菜单，包括以下的光源。
光源A棗棗代表白炽灯光；光源C棗棗代表过滤日光；光源D50棗-代表5000K日光；光源D55棗--代表5500K日光；光源D65棗-代表6500K日光；光源D75棗--代表7500K日光；光源F2棗棿 砝浒子 猓? 光源F11棗----代表TL84荧光；光源F12棗-代表超流明荧光；1.光源2.6.透镜3.7.偏光4.滤色片5.油墨层8.接受器 9.电子系统 10.显示器图1 反射密度计测试原理(5)叠印功能此项测定是可以决定一个油墨可复盖另一个油墨的程度。
叠印数值可以有两种评估的方法，直接测量法和差值测量法(减去标准值)。
现以直接测量法来说明测试方法。
①选择叠印测试：在主菜单中加亮“叠印”选项，按进入键进入，进入后，再加亮“叠印”，按进入键就可以在“叠印”和“叠印减去标准”两项中选择数据测量形式，选好后就可以按上下键回到测试。

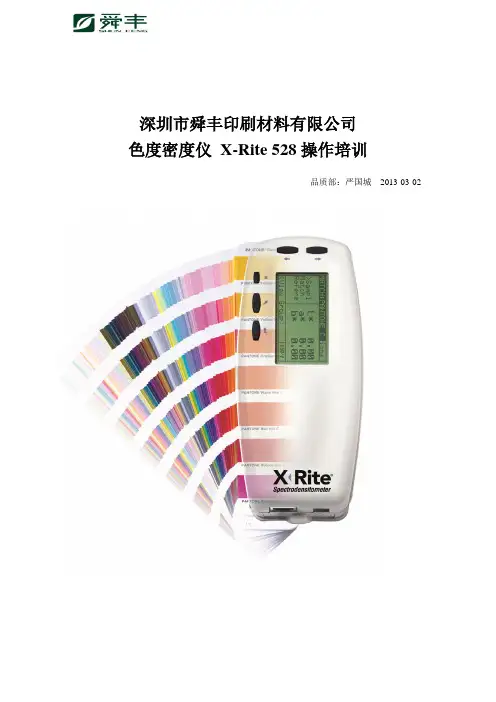

深圳市舜丰印刷材料有限公司
色度密度仪X-Rite 528操作培训
品质部：严国城2013-03-02
爱色丽528分光密度仪具备了测量颜色色差的功能，可以直接测量出表示颜色的参数Lab和Lch，并且能比较两个不同颜色的色差值，且能以△E的色差值来表示，不仅可以用于我们调色部的配色，调色，同时可用于车间生产的质量控制、色差评估等等。
一，外观及用户界面
二，解开基座锁定
1、将基座与仪器靠紧，旋转螺栓。
2、调整螺栓使其与基座缺口成一线。
3、小心释放基座。
三，电池充电
四，开启仪器
1、使用仪器进行操作时，只需打开位于仪器底部的电池开关。
2、打开电池开关或接入变压器后，显示屏会出现一个英文界面，直接按确定键进入主目录按键名称及其功能
向上跳位键：向上选择菜单项目。
向下跳位键：向下选择菜单项目。
X 主目录键：取消当前修改，返回到主目录。
退出键：取消当前修改，返回到上一级菜单。
确认键：进入被选项目的子菜单；对修改进行确认。
五，显示屏内主目录的界面
主目录
密度
颜色
匹配
自动选择功能
网点
叠印
印刷反差
色调误差/灰度
纸张指数
比较
校正
配置
六，仪器校正
1、在校正之前，确保校正参考标准（校正板）的清洁。
2、按向上/向下跳位键选中“校正”菜单，并按确认键进入。
3、将仪器放于校正板，使目标窗口对准白板。
4、压低仪器到基座，并保持其姿势3秒以上直到对话框提示”校正完成”松开。
5、通常情况下，仪器应每天（24小时）校正一次，保证仪器测量的准确与稳定。
全面校正的方法：
当更换测量口径或偏振片的时候需要进行全面校正。
1．主目录 > 配置>全面校正，进入全面校正界面（如下图）；
2．先测量白板，仪器会提示测量两次；
3．当屏幕提示“测量黑筒”时，将测量头对准房间中比较暗的地方，按住不放进行测量，直到仪器自动测量四次后才可松开；
4．此时屏幕左下角显示“完成”，表示校正成功。
七，设定仪器操作环境
初次使用时或后期使用时，可根据测量的需要在主目录下“配置”菜单中设定仪器的各项参数（下面介绍几项常用的参数）。
1、语言：中文、英文、日本等多种语言，在此忆设定为中文。
2、颜色选项：设定为Lab 方式：CIE 。
3、校正选项：设定为24小时。
4、并闭电力：暂设定为60秒。
5、自动识别：设定为“开”状态。
八，Lab 色空间
颜色空间—绘制颜色立体
所谓颜色空间即是将描述颜色的要素作为坐标并以此建立起来的三维空间。
在颜色空间中， 每一种颜色都有唯一的一组参数与之对应，同样每一组参数也对应着唯一的一种颜色。
<测量白板> 测量白板 自动识别
校正 标准
白板 黑筒 校正
目前最常用的是CIE Lab 色空间
CIE Lab 色空间以L 值表示颜色的明度、a 值表示颜色的绿红值、b 值表示颜色的蓝黄值。
如果单纯以一组Lab 值来判断某个颜色并没有太大的实际意义，但是当我们对两个颜色进行比较时，我们可以通过这两个颜色的Lab 差值来判断出它们之间的差别。
L 代表明暗度，也就是颜色的深浅，a 代表红绿值，b 代表黄蓝值。
L 为“﹢” 表示颜色偏浅，为“﹣”表示颜色偏深。
a 为“﹢” 表示颜色偏红，为“﹣”表示颜色偏绿。
b 为“﹢” 表示颜色偏黄，为“﹣”表示颜色偏蓝
△Eab 代表色差，△Eab 值越小代表色差越小，值越大代表色差越大。
比如：某个客户给我们提供的标准色样测量Lab 值为60/30/20，而我们实际生产的成品测量Lab 值为62/31/18，经计算其Lab 差值分别为+2/+1/-2，由此我们可知产品L 值高于标准也即偏亮、a 值高于标准也即偏红、b 值低于标准也即偏蓝，通过产品和标准色样Lab 值的对比我们可以轻易得知当前产品的颜色状态。
另外，通过两组Lab 值我们可以计算出两颜色间的色差。
九，测量色差的方法：
测量颜色的方法：
● “主目录 > 颜色”，进入颜色测量界面（如下图）。
● 放平印刷品，把仪器的测量孔对准目标颜色，按下机身即可测量出目标的颜色值。
1. 在颜色测量界面中，把上方的“颜色” 切换为“颜色减去标准”模式（如下图）。
2. 进入“标准”，测量并储存标准，仪器共可以存16个标准。
3. 返回颜色测量界面，测量样品，仪器会自动搜索最接近的标准与之比较，显示出色差值。
十，测量密度 密度的性质： 密度只是表示色墨的深浅或者墨层的厚度，不能反映色墨的颜色。
当墨层厚度达到一定程度时，密度值不再增加（如下图所示）。
密度与墨层厚度的关系：
D50/2
<测量样品> △Eab 4.27（总色差）
△L* 0.56（偏浅） △a* -1.52（偏绿）
△b* 3.95（偏黄）
样品 标准
选项 颜色减去标准 D50/2 <测量样品> >L* 67.23 a* 18.85 b* 29.27 样品 选项 颜色
密度会随着墨层厚度的增加而增加，但是增幅会逐渐减小，到了一定程度后就不再变化。
测量密度的主要目的：
1、控制色域范围和灰平衡；
2、控制网点扩大值；
3、控制印刷墨色均匀一致性。
测量密度的方法：
1、用跳位键↑或↓选择主目录中的“密度”，按进入键←进入密度测量界面（如图）。
2、放平样品，把仪器的测量孔对准样品，按下机身即可测量出样品色墨的密度值。
“ > ”指示该样品色墨的主色调的密度。
十一，注意事项 1、未测量使用或仪器在运输过程中，基座必须处于锁定状态以保护仪器的光学配件。
2、正常使用时，当屏幕上出现“电池不足”提示消息时，电池电力已不足电满时的四分之一，此时仪器仍可正常进行，但相当于发出充电警告，需在此后适当 的时候立即进行充电。
T
<测量样品> >V 0.28（黑） C 0.28（青） M 0.28（品） Y 0.29（黄） 样品
选项 密度 样品颜色 测量
密度是多少？
3、当交流变压器被连接时，仪器自动保持开启状态，且电池开关应用无效。
4、如果校正过程中屏幕出现“光学配件改变”信息时，表明校正失败，此时选择“不”并重新进行校正，校正完成后自动回到主目录。
5、测量环境不改变，所有生效的设置无须再进行更换。
6、仪器由精密光学无器件组成，使用需注意轻拿轻放。
7、仪器以及校正标准避免在潮湿、灰尘、油污、太阳光等环境下存放。
8、由于操作失误，测量过程中屏幕可能会出现错误信息，伴随所有报错仪器将发出一声长鸣。
如果在测量过程中出现任何错误信息（电池不足除外）将自动取消此次测量，所提示的数据为上一次成功测量的数值。
