旧水泥混凝土路面加铺沥青面层施工技术研究摘要:本文首先简要说明了水泥混凝土路面的缺点,然后给出了四种比较常见的加铺沥青层方案,最后针对旧水泥混凝土路面加铺沥青层施工技术要点作了详细描述,为我国沥青面层加铺工程提供了技术支持。
关键词:旧水泥混凝土路面,加铺沥青面层,施工技术随着经济条件的不断进步,沥青混凝土路面凭借其优越的路用性能也得到了广泛推广,在旧水泥混凝土路面上加铺沥青混凝土面层成为目前许多公路及城市道路改造的重要手段。
与沥青路面相比,水泥混凝土路面主要存在两大问题,一个是水泥混凝土路面需要设置伸缩缝及施工缝,而且刚性较大,因此行车舒适性较差,第二个是水泥混凝土路面在使用一段时间后出现病害的修复难度较大。
在相同平整度条件下,由于水泥混凝土路面刚性较大,路面减振能力较差,因此行车舒适性远远不及沥青路面,而且车辆行驶过程中噪音较大,对水泥混凝土低噪音水泥路面的开发和研究还较少。
水泥路面在路基、地基变形或不均匀沉降条件下很可能会产生脱空现象,产生较大的附加应力,易产生断裂破坏。
水泥路面的强度较高、硬度较大,产生断裂后难于修复,而且新浇筑面板的养护龄期较长。
2. 旧水泥混凝土路面碎石化概述2.1 碎石化前的准备工作(1)排水系统,路面的排水设施是比不可少的部分,在进行碎石化施工的过程中要特别注意,防止在原路面之下出现过量水的聚集,造成改造之后的路面出现早期水损害,所以要做好排水工作。
(2)移除表面的罩面和修补,在进行碎石化之前要移除部分部位攒在的沥青层,这部分可能是沥青罩面或者是表面修补,如果不及时处理干净将会对碎石化的程度造成一定的影响。
(3)特殊路段的处理,在破碎之前可以对原路面的软弱基层和底基层进行相应的处理。
对于不能满足要求的路段可以进行材料的换填。
(4)锯缝,在路面上与碎石化工作面临近的地方要眼切割缝进行全深度的锯缝,将计划保留的混凝土路面和碎石化路面之间的荷载传递切断。
(5)设置好高程控制点2.2 碎石化施工根据相应的施工经验结合我国的规范要求要控制好碎石化之后的颗粒的粒径。

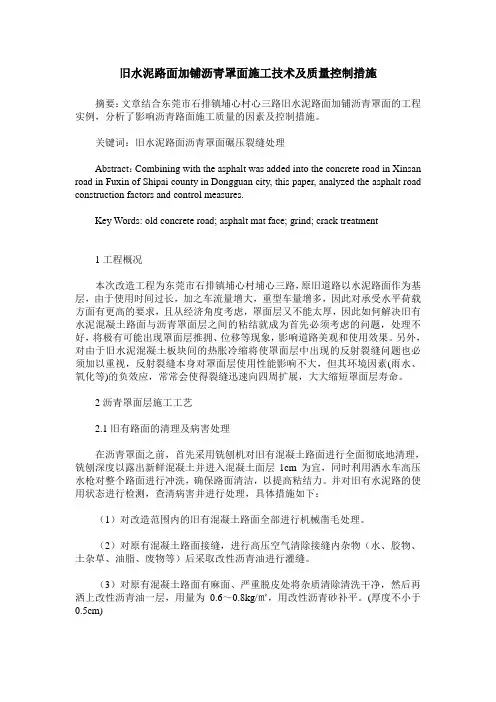

旧水泥路面加铺沥青罩面施工技术及质量控制措施摘要:文章结合东莞市石排镇埔心村心三路旧水泥路面加铺沥青罩面的工程实例,分析了影响沥青路面施工质量的因素及控制措施。
关键词:旧水泥路面沥青罩面碾压裂缝处理Abstract:Combining with the asphalt was added into the concrete road in Xinsan road in Fuxin of Shipai county in Dongguan city, this paper, analyzed the asphalt road construction factors and control measures.Key Words: old concrete road; asphalt mat face; grind; crack treatment1工程概况本次改造工程为东莞市石排镇埔心村埔心三路,原旧道路以水泥路面作为基层,由于使用时间过长,加之车流量增大,重型车量增多,因此对承受水平荷载方面有更高的要求,且从经济角度考虑,罩面层又不能太厚,因此如何解决旧有水泥混凝土路面与沥青罩面层之间的粘结就成为首先必须考虑的问题,处理不好,将极有可能出现罩面层推拥、位移等现象,影响道路美观和使用效果。
另外,对由于旧水泥混凝土板块间的热胀冷缩将使罩面层中出现的反射裂缝问题也必须加以重视,反射裂缝本身对罩面层使用性能影响不大,但其环境因素(雨水、氧化等)的负效应,常常会使得裂缝迅速向四周扩展,大大缩短罩面层寿命。
2沥青罩面层施工工艺2.1旧有路面的清理及病害处理在沥青罩面之前,首先采用铣刨机对旧有混凝土路面进行全面彻底地清理,铣刨深度以露出新鲜混凝土并进入混凝土面层1cm为宜,同时利用洒水车高压水枪对整个路面进行冲洗,确保路面清洁,以提高粘结力。
并对旧有水泥路的使用状态进行检测,查清病害并进行处理,具体措施如下:(1)对改造范围内的旧有混凝土路面全部进行机械凿毛处理。
路面改造设计、施工方案一、旧水泥混凝土路面的处理措施在对原水泥混凝土路面进行沥青混凝土罩面前,必须对旧水泥混凝土路面进行修复,具体措施如下:(一)接缝处理1、清缝用小扁凿凿除或清缝机具清除旧填缝料和其它杂物,再用吹尘器将缝内灰土吹干净。
2、填缝将填缝料(橡胶沥青)加热至灌入温度,滤去杂物,倒入填缝机内填缝。
在填缝的同时,须用铁钩来回钩动,以增加与缝壁的粘接和填缝的饱和。
填缝料的技术要求应符合《水泥混凝土路面施工及验收规范》。
(二)破损水泥混凝土面板的修补1、完全破碎的面板对破碎面板应进行整板更换,即将破损的水泥混凝土面板进行整板破除,挖除混凝土面板及受水浸害的老路基层,重新铺设与老路相同的水泥混凝土路面至老跨现有标高,开放交通或铣刨前须养护7天以上,使混凝土强度达到70%以上.2、贯穿面板全厚的裂缝对于出现贯穿面板全厚的裂缝的面板(尚未完全破碎),采用条带罩面法进行处理。
(1)轻、中程度裂缝施工方法①顺裂缝两侧不小于15cm,平行缩缝方向锯切两条7cm深的锯缝;②凿除两锯缝内7cm深的水泥混凝土;③沿裂缝两侧10cm,每隔50cm钻直径为1cm、深为5cm的钯钉孔;④用高压气枪吹刷干净后用环氧水泥砂浆填满;⑤把去污除锈后的钯钉插入孔内安装;⑥切槽内浇筑快硬细石混凝土,及时震捣密实并抹平;⑦喷洒养护剂,加深缩缝及灌注填缝料。
(2)中、重程度裂缝施工方法①垂直裂缝每侧不小于30cm,切缝宽2~3cm、长40cm、深5cm的切槽;②凿除两锯缝内5cm厚的水泥混凝土;③沿裂缝两侧15cm,每隔30cm钻直径为4cm、深为10cm的钯钉孔;④~⑦同轻、中程度裂缝施工方法。
(3)细石混凝土技术要求细石混凝土不得使用火山灰质水泥,可采用硅酸盐水泥;粗骨料最大粒径不大于15mm;砂采用料径0.3~0.5mm的中粗砂,粗骨料含泥量不应大于1%;细骨料含泥量不应大于2%;水采用自来水或可饮用的天然水;混凝土强度不应低于C20,每立方米混凝土水泥用量不少于330Kg,水灰比不应大于0。
2.5cm改性沥青超薄罩面在水泥混凝土路面中的应用探讨摘要:随着水泥混凝土路面运营年限的增加,会出现不同程度的路面露骨、轻微裂缝、平整度差、抗滑性能不足等缺陷,及时对路面实施预防性养护,可有效增加公路的使用寿命,降低后期维修成本。
本文以某高速公路预防性养护工程为例,详细介绍了2.5cm改性沥青超薄罩面预防性养护技术的优势、工艺、质量控制要点和实施效果,为类似工程提供参考。
关键词:预防性养护;超薄罩面;工艺;效果。
1.引言预防性养护的概念是,当路面还处于良好状态时,即针对所出现的早期病害采取相应的养护措施,而不是等到路面损坏进一步恶化后再进行修补性养护,是一种主动式的养护理念。
目前常用的路面预防性养护技术有稀浆封层、碎石封层、微表处、薄层罩面等。
2.5cm改性沥青超薄罩面采用热拌沥青混合料体系,是将间断级配的大孔隙改性沥青混合料摊铺在高粘改性乳化沥青粘层上,使用摊铺设备进行摊铺,经压路机压实以后一次成型的路面结构,施工速度快,单日完成施工后即恢复路面标线,能有效提高路面抗滑能力,同时,高粘改性乳化沥青优异的粘结性能避免了以往薄层罩面存在的易推移风险。
该技术尤其适用于抗滑性能差、平整度差、噪音大的水泥混凝土路面的提升改造,具有较好经济效益和社会效益,值得在路面预防性养护中推广应用。
2 工程背景某高速公路部分路段原设计路面结构为20cm水泥稳定碎石底基层+20cm水泥稳定碎石基层+26cm水凝混凝土面层。
随着运营年限的增长,水泥混凝土路面平整度及抗滑指标出现明显下降,尤其部分隧道内路面出现的“镜面现象”,严重影响行车安全性和舒适性。
经检测评价,该路段路面技术状况指数(PQI)平均值为94.3,评价等级为优;路面损坏状况指数(PCI)平均值为95.5,评价等级为优;路面行驶质量指数(RQI)平均值为88.1,评级等级为优;路面抗滑性能指数(SRI)平均值为89.6,评价等级为良。
为有效提升路面的平整度和抗滑指标,延缓路面行驶质量下滑速度,决定对该路段及时采取预防性养护措施。
用沥青罩面改造旧水泥混凝土路面技术
近年来,城市道路的交通量和汽车载重量急剧增加,对路面结构的损坏也日渐加重,越来越多的旧水泥混凝土路面出现了不同程度的病害,急需进行补强处理,加之由于城市规模和人口的不断扩大,许多原有道路的规划等级和功能发生了较大的变化,老路面已不能适应城市发展的需要,因此迫切希望对旧水泥混凝土路面进行彻底改造。
为了有效地利用旧有水泥混凝土路面,节约工程投资,采用沥青罩面层补强是改善其使用性能的最有效措施。
因此本文就大庆市纬二路旧路改造的情况,介绍有关这方面的经验。
1、沥青罩面层结构设计
大庆市纬二路属于城市主干道,车流量大,属商业繁华街,重型车量多,加之拥挤,停车起步较多,因此对承受水平荷载方面有更高的要求,且从经济角度考虑,罩面层又不能太厚,因此如何解决旧有水泥混凝土路面与沥青罩面层之间的粘结就成为首先必须考虑的问题,处理不好,将极有可能出现罩面层推拥、位移等现象,影响道路美观和使用效果。
另外,对由于旧水泥混凝土板块间的热胀冷缩将使罩面层中出现的反射裂缝问题也必须加以重视,反射裂缝本身对罩面层使用性能影响不大,但其环境因素(雨水、氧化等)的负效应,常常会使得裂缝迅速向四周扩展,大大缩短罩面层寿命。
针对上述特点,设计时采取了以下措施:
(1)对改造范围内的旧有混凝土路面全部进行机械凿毛处理;
(2)对原有混凝土路面接缝,采取加铺道路专用土工布应力吸收膜来防止反射裂缝;
(3)沥青罩面层选用6cm厚AC-20I型中粒式改性沥青混凝土,粘层油选用AH-70重交通石油沥青。
2、沥青罩面层施工工艺
2.1清理旧有路面
在沥青罩面之前,首先采用铣刨机对旧有混凝土路面进行全面彻底地清理,铣刨深度以露出新鲜混凝土并进入混凝土面层1cm为宜,对中央防撞墙和立道牙附近铣刨机无法铣刨的地方,采用人工处理,同时利用洒水车高压水枪对整个路面进行冲洗,确保路面清洁,以提高粘结力。
2.2旧有路面的病害处理
深入现场调查、勘测旧有水泥混凝土路面的破损情况,针对以下不同种类的
病害,进行有效的处理。
错台、板块开裂:路面发生错台或板块开裂,应首先考虑是路基质量出现问题,因此必须将整个板块全部凿除,重新压实路基及基层,浇注C35混凝土。
掉边、缺角:对损坏较深和较宽的路面,先用切割机切除损坏部分,然后浇注C35混凝土;对破损面较浅、较窄的,可用风风镐凿除深约5em以上,然后用中粒式沥青混凝土填平压实。
板块脱空:在脱空部位钻φ30孔2-3个(钻穿板块),然后用C30水泥砂浆高压灌注,注满为止。
2.3铺设土工布
在旧有混凝土路面板块的纵缝及缩缝两侧各宽5Ocm范围内,喷洒170℃左右的粘层油,用量控制在0.4kg/m2左右,将预先剪成9Ocm宽的德国赫司特公司生产的TO10/140型道路专用土工布,由人工在高温状态下准确铺贴在缝上,要求做到平整无折和无气泡。
2.4喷洒粘层油
喷洒前,路面要经压缩机高压空气吹扫干净,由沥青洒布机均匀喷洒。
为确保粘结效果,喷洒一定要均匀,油量要适中,对喷洒过量的,要立即予以刮除,人工补刷。
为防止路面污染,粘层油洒布完后应立即封闭交通。
2.5改性沥青混合料的生产
按照沥青路面施工技术规范的要求,进行沥青混合料的配合比设计,确定AC-20Ⅰ型中粒式沥青混凝土的配比为:10-25mm碎石:5-15mm 碎石:砂:矿粉=39:25:30:6,经马歇尔试验和试拌试铺验证,确定最佳油石比为5.1%。
沥青混合料采用韩国产DMAP-2000型间隙式拌和机生产,其正常产量为160t/h,由于改性沥青的粘度较高,因此必须有较高的拌和温度,一般需提高20℃左右,即达到170-180℃。
同时拌和时间也应适当延长,以确保混合料拌和均匀。
2.6试验段铺筑
由于在旧有混凝土路面上加铺沥青罩面层没有成熟的经验,因此在大规模罩面施工之前,必须铺筑一条200m左有的试验段,以检查拌和的混合料是否符合要求,同时验证矿料级配及油石比,确定摊铺方法、压实工艺、标定核子密度仪等。
完成试验段后,应及时总结,提交完整的试铺报告,以指导施工。
2.7改性沥青混合料的摊铺
由于纬二路经过长期超负荷使用,已发生严重变形,即使经过了铣刨,表
面还是高低不平,因此为确保罩面后的平整度满足规范要求,采取了如下解决措施:
(1)首先按纵、横坡每1Om设一标高墩,上面架设导线,待摊铺的纵、横坡满足设计要求并稳定后,再改用浮动梁进行自动控制。
(2)随时调整摊铺速度与供料速度相平衡。
确保均匀、连续不间断地摊铺,做到宁可运料车等候摊铺,也不能摊铺机等候运料车。
(3)尽量进行全路幅一次摊铺,若使用2台摊铺机成梯队摊铺时,应注意前后间距不要超过1Om,以免形成施工冷缝。
2.8改性沥青混合料的碾压
与普通沥青混合料不同,改性沥青混合料的碾压应紧跟着摊铺进行,碾压顺序分为初压、复压和终压,碾压时应按照由下至上,先静后振,先慢后快的原则进行,并严格控制碾压温度。
初压采用10t钢筒压路机紧跟在摊铺机后面进行,温度控制在160℃以上,复压采用振动压路机碾压2-3遍,终压采用钢筒压路机或轮胎压路机静压至无轮迹,并应在混合料温度降至130℃之前完成。
在各个碾压阶段,压路机均不得在未冷却的路段上转向、调头或停机等候。
3、施工质量控制
在铺沥青混合料罩面过程中,应每天对出厂的混合料进行检测,检测内容包括抽提筛分和马歇尔试验,在纬二路上进行旧路改造3.1km,共计进行抽提试验42次,全部达到了施工技术规范的要求。
马歇尔试验结果除密度作为压实度的标准密度使用外,其余4项指标如空隙率、沥青饱和度、稳定度和流值都用来检查和控制沥青混合料的质量。
本次改造工程共进行马歇尔试验33组,除空隙率2个数据超出范围外,其余全部合格,合格率为98.5%。
施工过程中,除了对出厂混合料进行检测外,还应对施工现场的质量进行严格控制,如摊铺厚度、压实度、平整度等,发现问题应及时处理解决。
纬二路旧路改造首先采用核子密度仪进行全过程跟踪快速检测,确保了碾压的密实度。
经钻芯试验,所有压实度均达到规范要求。
4、使用效果
纬二路旧路改造于2006年7月顺利完工,至今已经过盛夏高温和雨季的双重考验,未发生任何明显的掉粒、推拥
和开裂等破损现象,而且平整舒适,噪音低。
5、结论
1)在旧有混凝土路面上进行沥青罩面必须重视基层的处理,以提高其粘结力。
(2)在旧有混凝土板缝上加铺土工布可有效地防止反射裂缝对罩面层的影响。
(3)在沥青罩面之前,必须对旧有路况进行全面恰当的评价、分类和处理。
(4)沥青罩面层宜选用中粒式改性沥青混凝土,同时要加强质量管理,确保沥青罩面效果。
