电动机的点动与连续控制电路图解
方法一：用复合按钮
点动控制控制过程相同
连续运行控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。
方法二：加中间继电器
连续运行控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。
点动控制电路的工作原理1. 简介点动控制电路是一种常见的电气控制电路，用于控制电动机等设备的启动和停止。
它通过使用按键或开关来激活电磁继电器，从而实现对设备的瞬时或持续控制。
2. 基本组成点动控制电路通常由以下几个基本组成部分构成：2.1 按键或开关按键或开关是点动控制电路的输入部分，用于接收操作者的指令。
通常情况下，有两个按键或开关：一个用于启动设备，另一个用于停止设备。
2.2 电源点动控制电路需要一个适当的直流或交流供电源来提供能量。
根据实际需求，可以使用不同的电压和功率等级的供电源。
2.3 控制继电器控制继电器是点动控制电路的核心部分。
它由线圈和一组可切换触点组成。
线圈通过输入信号激活，并在激活后将触点切换到另一个状态。
2.4 设备设备可以是任何需要被启动和停止的电动机、灯光或其他电气设备。
它们通过控制继电器的触点连接到电源。
3. 工作原理点动控制电路的工作原理如下：3.1 初始状态在初始状态下，电源供应给控制继电器的线圈，但按键或开关处于断开状态。
因此，控制继电器的触点处于其默认状态（通常是断开）。
3.2 启动设备当按下启动按钮时，按键或开关闭合，导致电流通过控制继电器的线圈。
这个电流产生一个磁场，激活线圈并吸引触点。
一旦触点闭合，设备就会开始运行。
3.3 停止设备当按下停止按钮时，按键或开关闭合，并切断通过控制继电器线圈的电流。
没有激活线圈的磁场存在，触点会返回到默认状态（通常是断开），从而切断设备的供电。
3.4 防抖处理为了防止按钮在按下和释放过程中出现抖动（即多次打开和关闭），可以在输入信号上添加一个简单的防抖处理部分。
这通常是通过使用RC滤波器、反馈电路或软件延迟来实现的。
4. 电路示意图下面是一个简单的点动控制电路示意图：+-------------+| |+----| Start Button|-----+| | | |Power +-------------+ |Source ||+----| Stop Button |-----+| | | |Motor +-------------+ || | |+---Coil------+-----+Relay5. 应用场景点动控制电路广泛应用于以下几个领域：5.1 工业自动化在工业自动化中，点动控制电路常用于启动和停止机械设备，如电机、泵、风扇等。

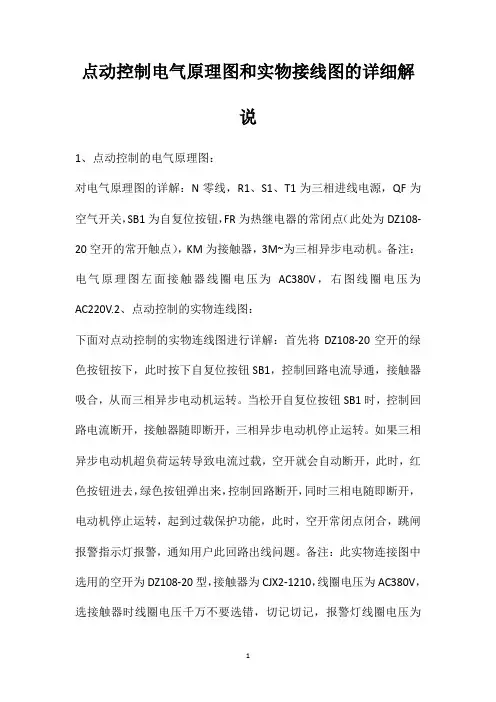

点动控制电气原理图和实物接线图的详细解
说
1、点动控制的电气原理图：
对电气原理图的详解：N零线，R1、S1、T1为三相进线电源，QF为空气开关，SB1为自复位按钮，FR为热继电器的常闭点（此处为DZ108-20空开的常开触点），KM为接触器，3M~为三相异步电动机。
备注：电气原理图左面接触器线圈电压为AC380V，右图线圈电压为AC220V.2、点动控制的实物连线图：
下面对点动控制的实物连线图进行详解：首先将DZ108-20空开的绿色按钮按下，此时按下自复位按钮SB1，控制回路电流导通，接触器吸合，从而三相异步电动机运转。
当松开自复位按钮SB1时，控制回路电流断开，接触器随即断开，三相异步电动机停止运转。
如果三相异步电动机超负荷运转导致电流过载，空开就会自动断开，此时，红色按钮进去，绿色按钮弹出来，控制回路断开，同时三相电随即断开，电动机停止运转，起到过载保护功能，此时，空开常闭点闭合，跳闸报警指示灯报警，通知用户此回路出线问题。
备注：此实物连接图中选用的空开为DZ108-20型，接触器为CJX2-1210，线圈电压为AC380V，选接触器时线圈电压千万不要选错，切记切记，报警灯线圈电压为
AC220V.。

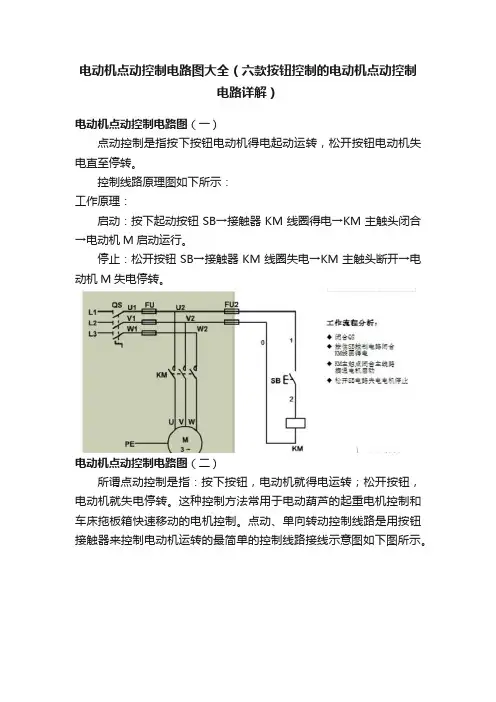

电动机点动控制电路图大全（六款按钮控制的电动机点动控制电路详解）电动机点动控制电路图（一）点动控制是指按下按钮电动机得电起动运转，松开按钮电动机失电直至停转。
控制线路原理图如下所示：工作原理：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。
停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。
电动机点动控制电路图（二）所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。
从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。
因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。
点动正转控制线路原理图，如右图。
它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。
用它来表达控制线路的工作原理，故称为原理图。
【新提醒】点动连动控制线路图
点动连动控制线路其原理为：连动原理：按下SB2-km线圈通电-km主触头闭合常开辅助触头闭合-电动机正转连动。
点动原理：按下SB3-其SB3常开触点闭合-KM线圈得电-主触头闭合-由于SB3常闭触头和km辅助常开触头串联km辅助触头无法构成回路-电动机点动正转。
按钮SB-有常开触头和常闭触头，按下按钮则常开触头闭合，常闭触头断开，常开触头一般为启动按钮，常闭触头则为停止按钮。
交流接触器KM-是靠电磁感应机构，线圈通电产生磁力，使其主触头吸合，辅助常开触头闭合常闭触头断开。
交流接触器其辅助触头有2对，其中1对常开触头，1对常闭触头。
原理图中电动机PE符号为接地，是将电动机金属外壳接地。
