红外探测器原理

接近探测器（传感器）是一种当入侵者接近它时能触发报警的探测装置。在接近探测器中，通常有一个高频率的LC震荡电路，震荡电路的LC回路通过导线连通到外部的金属部件上。当人体靠近时，通过空间的电磁偶合，会改变LC回路的谐振频率，引起震荡频率改变，探测器的检测电路能够识别这种频率的改变而发出警示信号。

接近探测器比较适用于室内，如对写字台、文件柜、保险柜等一些特殊物件提供保护，也可以用于对门窗的保护。通常被保护的物件是金属的，实际上可以构成保护电路的一部分，因而只要有人试图破坏系统时，就会立即触发报警。

接近探测系统的主要优点是多用性和通用性，它几乎可用来保护任何物体，而且不会被几米以外的干扰所激发。一旦有人靠近或接触到珠宝箱、文件柜、门窗准备行窃时，便会触发报警，但在附近的正常业务工作可以照常进行。

接近探测器的电路设计，需要注意几个关键的技术要点：①频率的选择，频率太低检测灵敏度低，太高容易产生误报，还要尽量避开电台频率点；②耗电量要小，接近探测器有时被做成一个小巧的便携式报警器，需要使用电池供电，而且使用电池供电也有利于提高电路的抗干扰能力，减少误报；③LC震荡回路的谐振频率，还会受外界环境因素（如温度和湿度）的影响，因此检测震荡频率的缓慢变化没有意义，应该检测震荡频率的突然变化，只有震荡频率的“突变”才与可能的盗情相关。

移动/震动探测器机器

能够探测固定物体位置被移动的传感器称为移动探测器。其实运动是无处不在的，地球在转动，地球上的任何东西都在“移动”，这里所要探测的其实是相对的移动，比如放置在桌面上的物体被移开了桌面、停放的车辆被开动或搬动了等等。

移动探测器材最适合于如文件柜、保险箱等贵重、机要特殊物件的保护，也适宜于与其他系统结合使用，来防止盗贼破墙而入。移动探测器的有效性与应用的正确与否有很大关系。它常常用来对某些一般情况下有人员在活动的保护区内的特殊物件提供保护。

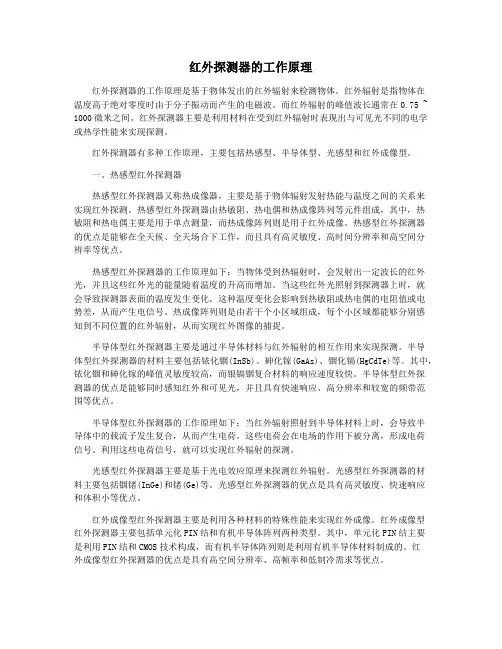

红外探测器的工作原理

红外探测器的工作原理是基于物体发出的红外辐射来检测物体。红外辐射是指物体在温度高于绝对零度时由于分子振动而产生的电磁波。而红外辐射的峰值波长通常在0.75 ~

1000微米之间。红外探测器主要是利用材料在受到红外辐射时表现出与可见光不同的电学或热学性能来实现探测。

红外探测器有多种工作原理，主要包括热感型、半导体型、光感型和红外成像型。

一、热感型红外探测器

热感型红外探测器又称热成像器，主要是基于物体辐射发射热能与温度之间的关系来实现红外探测。热感型红外探测器由热敏阻、热电偶和热成像阵列等元件组成，其中，热敏阻和热电偶主要是用于单点测量，而热成像阵列则是用于红外成像。热感型红外探测器的优点是能够在全天候、全天场合下工作，而且具有高灵敏度、高时间分辨率和高空间分辨率等优点。

热感型红外探测器的工作原理如下：当物体受到热辐射时，会发射出一定波长的红外光，并且这些红外光的能量随着温度的升高而增加。当这些红外光照射到探测器上时，就会导致探测器表面的温度发生变化。这种温度变化会影响到热敏阻或热电偶的电阻值或电势差，从而产生电信号。热成像阵列则是由若干个小区域组成，每个小区域都能够分别感知到不同位置的红外辐射，从而实现红外图像的捕捉。

半导体型红外探测器主要是通过半导体材料与红外辐射的相互作用来实现探测。半导体型红外探测器的材料主要包括铱化铟(InSb)、砷化镓(GaAs)、铟化镉(HgCdTe)等。其中，铱化铟和砷化镓的峰值灵敏度较高，而银镉铟复合材料的响应速度较快。半导体型红外探测器的优点是能够同时感知红外和可见光，并且具有快速响应、高分辨率和较宽的频带范围等优点。

半导体型红外探测器的工作原理如下：当红外辐射照射到半导体材料上时，会导致半导体中的载流子发生复合，从而产生电荷。这些电荷会在电场的作用下被分离，形成电荷信号。利用这些电荷信号，就可以实现红外辐射的探测。

红外探测工作原理

红外探测是利用物体辐射的红外波段进行探测的技术。红外波段是电磁波的一个频段，其波长范围在0.75微米到1000微米之间。

红外探测器一般由光学系统、探测器和信号处理电路三部分组成。红外光学系统主要包括滤光片和透镜，用于选择特定波长范围内的红外辐射并聚焦到探测器上。探测器则是将红外辐射转化为电信号的元件。

红外探测器的工作原理可以分为热探测和光电探测两种。

1. 热探测原理：

热探测器利用物体辐射的热能来检测红外波段的辐射。常见的热探测器有热电偶和热释电探测器。

热电偶是利用材料的温度变化产生电势差的原理工作。当红外辐射通过热电偶材料时，材料吸收红外能量导致温度升高，进而产生电势差。这个电势差可以通过电路放大并测量，从而得到红外信号。

热释电探测器利用材料在吸收红外辐射时会产生温度变化的原理工作。热释电探测器中通常使用的材料是氧化物，如锂钽酸盐和锰钒酸盐。当红外辐射通过热释电探测器时，材料中的电荷会发生变化，进而产生电势差。这个电势差可以被测量并转化为红外信号。

2. 光电探测原理：

光电探测器利用物体在红外波段吸收辐射后电子能级的跃迁来产生电信号。常见的光电探测器有光电二极管和光敏电阻。

光电二极管是利用半导体材料的能带结构和PN结的特性工作的。当红外辐射照射到PN结上时，光子会激发电子跃迁到导带，产生电流。这个电流可以被测量并转化为红外信号。

光敏电阻是利用材料在吸收红外辐射后导电性发生变化的原理工作。当红外辐射照射到光敏电阻上时，材料的电阻值会发生变化，进而产生电压信号。这个电压信号可以被测量并转化为红外信号。

综上所述，红外探测器的工作原理基于物体辐射的红外波段特性，利用热能或光电转换的原理将红外辐射转换为电信号，进而实现红外探测。

锑化铟红外探测器原理(一)

锑化铟红外探测器原理

概述

• 红外辐射，作为一种电磁波，波长范围通常在~1000微米之间，相比可见光波长更长，频率更低。红外辐射广泛应用于热成像、军事、医疗和通信等领域。

• 锑化铟（InSb）作为一种半导体材料，具有优异的红外探测性能，被广泛应用于红外探测器和红外摄像机中。

工作原理

锑化铟红外探测器的工作原理基于半导体材料的特性。下面是它的工作过程：

1. 光吸收：当红外辐射通过锑化铟材料时，其中的光子将被材料吸收。锑化铟具有适宜的能隙，对于波长在35微米和814微米范围的中红外辐射有高的吸收率，能够将光能转化为电子能。

2. 电子激发：在锑化铟材料中，光吸收后的光子激发了一定数量的电子，使其跃迁到导带中，并在导带中形成自由电子。

3. 电子运输：自由电子在导带中通过电子运输，被引导到电极上形成电流。这里的电极可以是引出接口，用于将电流信号传输到下游的电子设备。 4. 信号放大：通过引入适当的电子器件，如场效应晶体管，可以对产生的电流信号进行放大。

5. 信号处理：经过放大后的电流信号可以通过各种信号处理电路进行滤波、增强和调节，最后转化为可读取或可录制的红外图像。

特点

• 高响应度：锑化铟材料对红外辐射有很高的吸收能力，因此在红外波长范围内具有高响应度，能够有效地捕捉辐射能量。

• 高灵敏度：与其他材料相比，锑化铟红外探测器具有更高的灵敏度，能够探测到较低能量的红外辐射。

• 高速响应：锑化铟红外探测器具有快速的响应速度，可以实时地捕捉到红外辐射信号。

• 宽波长范围：锑化铟材料在中红外波段有较好的吸收能力，并且其工作温度范围也相对较广。

应用领域

• 军事热成像：锑化铟红外探测器在热成像设备中广泛应用，能够实时捕捉到目标的红外辐射，用于军事侦察、智能导弹和无人机等领域。 • 医学诊断：红外辐射可以被人体组织吸收，因此锑化铟红外探测器在医学成像中具有重要作用，可以帮助医生进行疾病诊断，如体温监测、癌症筛查等。
