浅谈公路交叉口的综合设计

  • 格式：pdf
  • 大小：274.67 KB
  • 文档页数：3

浅谈公路交叉口的综合设计

发布时间：2021-01-25T02:21:57.624Z 来源：《防护工程》2020年29期 作者： 李广[导读] 公路交叉口是交通事故的集中地，也是直接影响交通安全效益的主要因素。

山东华鉴工程检测有限公司 山东济南 250101

摘要：公路交叉口是交通事故的集中地，也是直接影响交通安全效益的主要因素。通过探寻公路交叉口的综合设计方法，对创造和谐公路行驶环境，维护交通系统平稳发展，确保民众生命健康安全具有重要的意义。本文结合公路交叉口的特点，进一步分析了交叉口存在问题，总结了交叉口综合设计详情及其设计关键环节，如安全设计、交通组织、线设计标高计算、区域道路交叉口设计等内容。供同行参考。

关键词：公路交叉口; 综合设计; 交通组织

1.公路交叉口特点

公路与公路（或铁路）在同一平面上的相交，被称为公路交叉口。该项目作为保证车辆通行和行人最短时间顺利通过的基本行车条件，需要在“立面”设计中确保行车稳定，排水便捷。故此，构成公路交叉口的分流点、合流点及其冲突点对减少车辆冲突具有重要意义。

公路交叉口设计层面，需保证视距以有效减少交通事故发生；降低车速以提升驾驶员的速度控制意识；提前警告以保障人车顺利安全通过交叉口；明确路权中车流冲突点位置、车流行驶路权等冲突点的个数。

当前，我国公路交叉口的基本形式包括十字形、T字形、Y字形、X字形、错位交叉、多路交叉、环形交叉等。诸多形式在应用环节各有所长与弊端。因此，交叉口形式的设计，应综合考虑道路整体网状结构、系统分析、规划、设计等问题。

以环形交叉口车辆设计为例，在中小城市干路及其与干路相交部分，针对>5条的道路交叉和畸形交叉口采用此设计方法，对确保车辆自我调整、节约通行时间、立体交叉、减少交通事故等具有重要的作用。然而，受其占地面积大、饱和交通量约束及其不利人车分流等影响，使得该设计形式的推广和应用有较大的局限性。

2.公路交叉口存在的问题

2.1 设计不合理

当前大多数城市在交叉口设计方面缺乏中长期规划，或在设计之初考虑不足。多表现为路口区域过大、路口大面积交叉、车辆在行驶中受交叉口设计影响，通行能力受阻。

2.2 间距问题

我国十字交叉口距离远高于其他国家。若交叉口距离过大，会导致交叉口信号时间过长，制约交叉路的通行能力；缺乏交通灯情况下，会导致人车抢道，提高交通事故安全隐患存在的几率。

2.3 管理设施不完备

基于现代交通管制的地域性特征影响，大多数城市在主要道路交叉口设计中，受信号灯影响极大。但并非全部交叉口均设有交通管理设施，故此，在车辆分流、汇流中，安全隐患问题较大；加之部分信号灯控制的十字交叉口中，信号灯配置缺乏合理性，造成左转车辆驶出交叉口受限，存在与横向交通流发生冲突的隐患。

2.4 专用左车车道缺乏

当前大多数城市道路交叉口尽管设置了左转车道，但在车道变更条件上，尚不能满足通行需求。加之交通流通行顺序及其控制情况不明等问题，使得交通存在较大的安全隐患。

3.公路交叉口的综合设计

3.1 安全设计

安全设计主要包括保证视距、控制速度、加强警示三方面内容。具体来讲，交叉口设计前对树木、建筑物、围墙、广告牌、交通标志等进行综合考虑。定期修剪花木、控制行车速度并结合纵坡变化，确保交通安全并减小清障范围。速度控制上采用设置限速标志、振动标线、减速丘、减速路面等方法；或通过合理改变交叉口附近景观、路侧状况、路面颜色等，以达到控制速度效果。应用交通标志标线、道口标柱、频闪警示灯等警示标志，防范小路口车辆突然出现而造成的意外。如进口车道设计如表1所示：

表1 进口车道设计

3.2 具体设计

3.2.1 交叉口改建

为减少冲突点数量和冲突区域面积、保证视距，在交叉口改扩建中，需综合道路周边路况、用地面积、交通量、交通组成类型等内容。

3.2.2 线形设置

严格参考《公路交通标志和标线设置规范》（JTG D82-2009），为降低驾驶员操作负担，需尽量避免设置在平纵线形上。交叉口范围内，纵坡为平坡处<3%，困难地段>5%。新建交叉口，使公路交叉口与公路平纵线形分离；针对实施难问题，需增大公路交叉口所在平曲线半径。

3.2.3 渠化交通组织

利用分车线或分隔带、交通岛等渠化交通。具体方法为：将不同行驶方向和速度的车辆划分车道行驶，减少车辆相互碰撞，增加行车安全。确保主要交通流优先通行权，避免不同交通流间的不必要冲突，大幅提高车辆、行人的安全性。

交叉口外部通行区域：该部分设计需依据交通量确定不同转向车道的设计通行能力，包括道路宽度、信号相位设计，转向车道数量、出口道数量；人、非机动车交通量等。

相邻两条人行横道右行路线长度小于6m，次要道路流向人行横道适当后退。交叉口四角设置三角导流岛时，提前分离右转车辆。交叉口内部通行区域设计需结合交通组织、信号设计，计算各相位饱和度，评价各进口车道是否满足设计通行能力要求等。

3.3 综合设计关键

3.3.1 交叉口竖向设计

分析交叉口边线类型，选择斜坡形边线以满足排水要求。交叉口内坡度呈凸形，需在道路边线取一曲线中心高点，鉴于两路纵坡值相差太大，通过调整高点位置、标高，确保设计合理；交叉口内坡度呈凹形，需在边线处设置一低点并考虑雨水进水口。交叉口边线设计中，针对异形交叉口，需通过分解复杂交叉口或其他方法以合理处理。

3.3.2 选择边线设计线型

遵照《道路勘测设计》和《城市道路设计规范》进行竖向设计，在交叉口边线形成一条顺适直线、曲线或直线和曲线的组合。

3.3.3 线设计标高计算

单一边线标高点数目，依照路面宽度、施工需要来确定。为确保立面设计合理，边线标高设计中坡度小于2%（困难时3%），原定交叉口范围内坡度大于3%，需调整交叉口设计范围以减小坡度。两条道路相交，主道路纵坡不变，次道路纵坡度紧随主道路。竖曲线在交叉口内，以10m控制较佳，即在竖曲线范围内每10m取一设计标高或取整桩号，整体实现竖曲

线对交叉口竖向设计。

3.3.4 路面交叉无信号视距设计

水泥混凝土路面设计中，需综合考虑路面特性。与旧路相接交叉口，针对地形图上的标高和相接处周围地形进行设计。十字形交叉口，最危险的冲突点为最靠右侧第一条直行机动车道的轴线与相交道路最靠中心线的第一条直行车道轴线所构成的交叉点。T形（或Y形）交叉口，最危险的冲突点为直行道路最靠右侧第一条直行车道的轴线与相交道路最靠中心线的一条左转车道轴线所构成的交叉点。

3.3.5 区域道路交叉口设计

交通平息理论适用于绿地、工厂、居住小区等，为进一步降低交叉口行车速度，在设计环节，通过减小交叉口的转弯半径、缩小交叉口、设置交叉口圆盘等方法，用以改善及道路交通环境，降低交叉口行车速度，缩短行人过街时间，保证行人过街安全。 4.结语

在当前公路交通量增大的状况下，基于交叉口的设计对提升公路运行安全水平具有重要的意义。本文概述了公路交叉口的基本特点，进一步分析了公路交叉口设计中存在的问题，提出了综合设计方法的应用，供同行参考。

参考文献：

[1]邵海鹏，慕伟，叶益翔.交叉口指路标志信息有效性量化模型研究[J].交通运输系统工程与信息，2017,17(4):70-75

[2]杨静，王凤丽，张东明.交通规划阶段信号交叉口通行能力匹配性评价方法[J].公路工程，2017,42(4):154-158,168

[3]时伟.格垒咀作业区综合码头工程与省道交叉通道方案设计[J].中国水运（下半月），2017, 17(11):194-196

[4]杨辉.城市道路典型交叉口改造设计实例[J].公路交通科技，2017,13(6):180-182

[5]徐伟.人性化设计理念在南京长江第五大桥北接线设计中的应用[J].科技创新与应用，2019,(36):98-99

[6]赵靖，马万经，韩印.出口车道左转交叉口几何及信号组合优化模型[J].中国公路学报，2017,30(2):120-127

[7]张昌岳.移动状态下的公路景观视觉安全性规划设计研究——以平潭综合试验区环岛路为例[D].福建：福建农林大学，2017.

合集下载

浅谈Y型交叉口的交通组织设计

浅谈Y型交叉口的交通组织设计

浅谈Y型交叉口的交通组织设计

摘要：随着我国经济建设的快速发展，城市交通量迅速增长，交通出现了日趋紧张的局面，拥堵经常发生，整个城市的经济发展受到制约，缓解交通拥堵问题已迫在眉睫。对于城市道路而言，交叉口是城市交通的关键。本文从Y型交叉口的冲突点分析入手，对Y型交叉口的改造设计方案作一研究，这对于正确合理地进行交叉口渠化设计和交通组织，以及充分发挥道路网整体交通功效具有重要的意义。

关键词：城市道路；Y型交叉口；改造设计；

Abstract: With the rapid development of China economy, the rapid growth of the

volume of city traffic, traffic became more serious situation, congestion often occurs,

the whole city economy development is restricted, alleviate traffic jam has been

imminent. For city roads, city traffic intersection is the key. This article from the Y

intersection point of conflict analysis, the Y intersection modification design for a

study, this to correctly and reasonably intersection canalization design and traffic

organization, and give full play to the overall efficiency of road network traffic has

important significance.

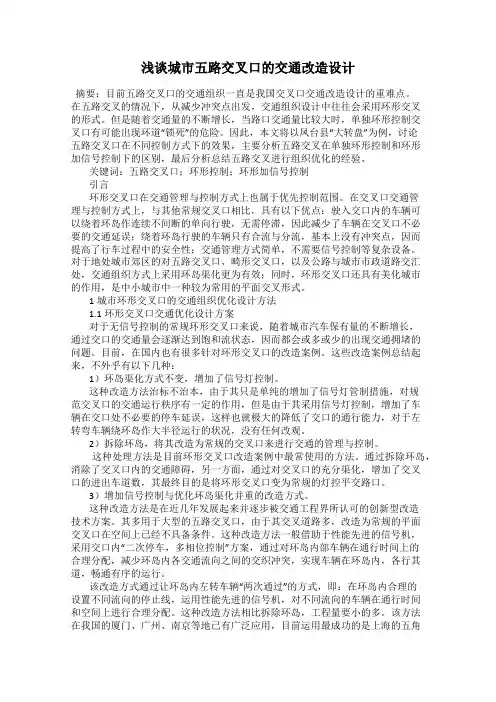

浅谈城市五路交叉口的交通改造设计
