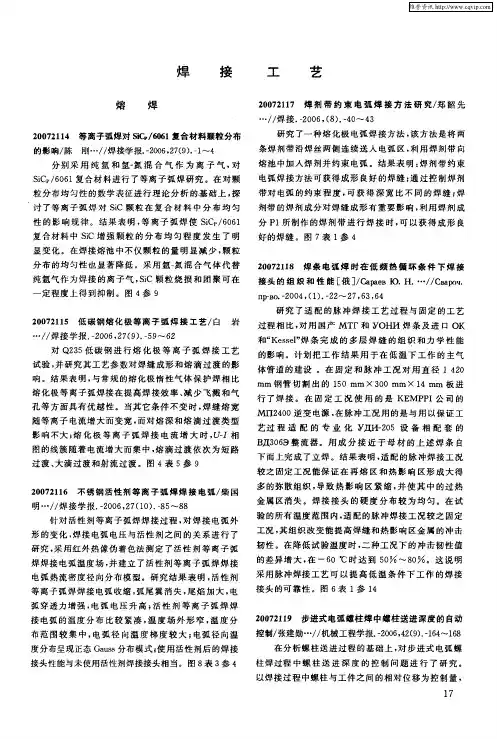

熔焊工艺

熔　焊　焊　接　工　艺　

２００７２１１４等离子弧焊对ｓｉｃｄ６ｏ６１复合材料颗粒分布　

的影响／陈刚…／／焊接学报．－２００６，２７（９）．一１～４　

分别采用纯氩和氩一氮混合气作为离子气，对　

ＳｉＣ　／６０６１复合材料进行了等离子弧焊研究。在对颗　粒分布均匀性的数学表征进行理论分析的基础上，探　

讨了等离子弧焊对ＳｉＣ颗粒在复合材料中分布均匀　

性的影响规律。结果表明，等离子弧焊使ＳｉＣ　／６０６１　

复合材料中ＳｉＣ增强颗粒的分布均匀程度发生了明　

显变化。在焊接熔池中不仅颗粒的量明显减少，颗粒　分布的均匀性也显著降低。采用氩一氮混合气体代替　

纯氩气作为焊接的离子气，ＳｉＣ颗粒烧损和团聚可在　

一定程度上得到抑制。图４参９　

２００７２１１５低碳钢熔化极等离子弧焊接工艺／白　岩　

…／／焊接学报．一２００６，２７（９）．一５９～６２　

对Ｑ２３５低碳钢进行熔化极等离子弧焊接工艺　

试验，并研究其工艺参数对焊缝成形和熔滴过渡的影　

响。结果表明，与常规的熔化极惰性气体保护焊相比　熔化极等离子弧焊接在提高焊接效率、减少飞溅和气　

孔等方面具有优越性。当其它条件不变时，焊缝熔宽　

随等离子电流增大而变宽，而对熔深和熔滴过渡类型　

影响不大；熔化极等离子弧焊接电流增大时，Ｕ＿Ｊ相　图的线簇随着电流增大而集中，熔滴过渡依次为短路　过渡、大滴过渡和射流过渡。图４表５参９　

２００７２１１６不锈钢活性剂等离子弧焊焊接电弧／柴国　

明…／／焊接学报．一２００６，２７（１０）．一８５～８８　

针对活性剂等离子弧焊焊接过程，对焊接电弧外　形的变化，焊接电弧电压与活性剂之间的关系进行了　

研究，采用红外热像伪着色法测定了活性剂等离子弧　

焊焊接电弧温度场，并建立了活性剂等离子弧焊焊接　

电弧热流密度径向分布模型。研究结果表明，活性剂　

等离子弧焊焊接电弧收缩，弧尾翼消失，尾焰加大，电　

弧穿透力增强，电弧电压升高；活性剂等离子弧焊焊　

接电弧的温度分布比较紧凑，温度场外形窄，温度分　

PE管热熔焊接工艺标准

PE管热熔焊接工艺

热熔焊接的准备工作包括以下步骤：将与管材规格相同的卡瓦装入机架；准备足够的支撑物，以确保待焊接管材与机架中心线处于同一高度，并且可以方便地移动；设定加热板温度为200-230℃；接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

焊接过程包括以下步骤：检查管材并清理管端；紧固管材；铣刀铣削管端；检查管端错位和间隙；加热管材并观察最小卷边高度；管材熔接并冷却至规定时间；取出管材。在焊接过程中，操作人员应按照焊接工艺卡上的各项参数进行操作，并根据天气、环境温度等变化适当调整。

焊接工艺参数与焊接直接有关的参数为温度、时间和压力。焊接工艺曲线图表示为焊接过程压力与时间的关系图。

在壁厚加热时，卷边吸热时间为ta2/S，允许最大增压时间为e/mm，焊缝在保压状态下的高度为h/mm，温度为ta2=10×e。温度大切换时间为tf1/S，冷却时间为tf2/min。

实践证明，聚乙烯燃气管道的接口是最容易损坏和泄露的部位。管道连接质量的好坏直接影响工程的成功与失败，特别是多根管道连接和阀门连接。由于阀门连接的特殊性，焊口与地面很难保证充分接触，一直处于不均匀受力状态。此外，阀门较重，焊接压力较高，需要更加重视。

在焊接过程中，加热板温度是非常重要的参数。它不仅要保证管材端面迅速熔融，还要避免焊制管件因温度过高而发生降解。同时，卷边压力Pa1的作用是对管材进行强制加热，去掉管材端面不平整的部分，使管材端面全部与加热板接触，均匀受热。管材两边整个圆周都需要达到铭牌提供的参数高度。卷边高度则用于衡量加热压力作用于管材截面的时间，即加压加热的程度。

吸热压力约为熔融对接压力的1/10，它的作用主要是防止管材回弹，使管材紧贴在加热板上，提高加热效果，减少加热时间。加热阶段的时间与焊制管件的横截面积、加热板温度、环境温度有关。一般为管材壁厚的10倍。

最后，熔融对接压力指垂直作用于两个对接面上的压力。在焊接过程中，需要注意控制各种压力的大小，以达到最佳的焊接效果。

编制 审核 批准 发布日期 生效日期

焊接工艺规范

文件编号：

受控状态： 修改记录

序号 版本号 修改内容简述 修改人/日期 批准人 生效日期

文件会签区 总经办 业务部 仓储物流部 生产技术部

品质部 采购部 人力资源部 财务部

生产管理科 技术科 工艺科 生产车间

1. 适用范围

本工艺规范规定了氩弧焊、CO2气体保护焊、电容储能焊设备、材料、焊接准备、焊接工艺参数、焊接操作工艺流程；适用于公司各种钣金件和结构件的焊接工序。

2. 材料

焊丝、技术图纸和有关技术资料规定的半成品零部件和辅料。

3. 设备及工具

3.1 交（直）流脉冲氩弧焊机、CO2保护焊机、电容储能螺柱焊机。

3.2 电焊钳、面罩。

3.3 平台。

3.4 钢卷尺、角尺。

3.5 各种焊接夹具、手锤等。

4. 焊接技术标准

4.1 材料的焊接特性

4.2.1 钢材的可焊性

碳钢，如A3、10#、20#、25#以及1Cr18Ni9不锈钢等可焊性良好，焊接牢固、变形小、易保证焊接后的尺寸精度；中碳钢以及1Cr13不锈钢的冷裂倾向和变形大，只有在合适的工艺规范下，才能保证焊接的进行。

4.2.2 有色金属的可焊性

有色金属中的黄铜（H62）的可焊性良好，铜（T2）铝镁合金（LF2 LF5）及铝锰合金（LF12）一般，铝铜镁合金（LY12）较差。

4.2.3 异种金属的可焊性

异种金属的焊接，在产品中也有应用，例如在碳钢上焊接不锈钢和铜螺钉。一般情况下，碳钢、黄铜和不锈钢之间可焊性良好，铜与碳钢、黄铜和不锈钢可焊性尚可，铝与碳钢、黄铜和不锈钢不可焊，铝与铜之间可焊性尚可。

4.2.4 电容储能焊螺柱的可焊性

A3、1Cr18Ni9不锈钢、黄铜材质的储能焊螺柱与以上材质的板材之间可焊性良好，在铝材质板材上只能用铝储能焊螺柱。

4.2 焊缝坡口的基本尺寸

合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形，般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺

塑料热熔焊接工艺

塑料热熔焊接工艺是一种常见的塑料加工方法，它通过加热塑料材料使其软化，然后将两个或多个部件熔接在一起，形成一个整体。这种工艺广泛应用于塑料制品的生产和加工中，例如塑料管道、塑料板材、塑料容器等。

塑料热熔焊接工艺的原理是利用热能将塑料材料加热到一定温度，使其软化，然后通过施加压力将两个或多个部件熔接在一起。这种工艺的优点是焊接强度高、密封性好、外观美观、生产效率高等。但是，它也存在一些缺点，例如焊接过程中产生的热量容易导致塑料材料变形、熔接质量不稳定等。

塑料热熔焊接工艺的具体步骤包括：

1. 准备工作：选择合适的热熔焊接设备、选择合适的焊接材料、清洁和处理待焊接的部件表面。

2. 加热塑料材料：将塑料材料加热到一定温度，使其软化。加热的方式可以是热风加热、热板加热、热气加热等。

3. 施加压力：将待焊接的部件放在热熔焊接设备上，施加一定的压力，使其熔接在一起。压力的大小和时间的长短取决于焊接材料的种类和厚度。

4. 冷却：待焊接的部件在熔接完成后需要进行冷却，以使其固化在一起。冷却的方式可以是自然冷却或水冷却。

塑料热熔焊接工艺的应用范围非常广泛，例如在建筑、化工、医疗、食品等领域都有广泛的应用。在建筑领域，塑料热熔焊接工艺常用于焊接塑料管道和塑料板材，以实现管道和板材的连接和密封。在化工领域，塑料热熔焊接工艺常用于制造化工容器和管道等设备。在医疗领域，塑料热熔焊接工艺常用于制造医疗器械和器具。在食品领域，塑料热熔焊接工艺常用于制造食品包装袋和容器等。

总之，塑料热熔焊接工艺是一种非常重要的塑料加工方法，它具有焊接强度高、密封性好、外观美观、生产效率高等优点，广泛应用于建筑、化工、医疗、食品等领域。在实际应用中，需要根据具体的焊接材料和部件选择合适的加热方式和施加压力的大小和时间的长短，以保证焊接质量和生产效率。
