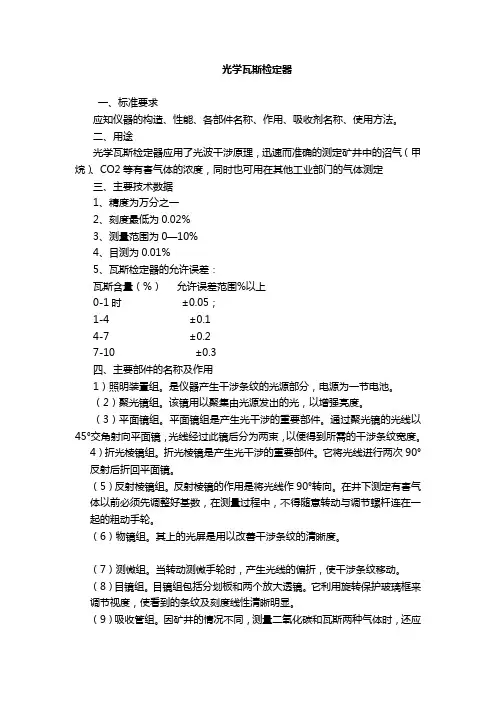

光学瓦斯检定器
一、标准要求
应知仪器的构造、性能、各部件名称、作用、吸收剂名称、使用方法。
二、用途
光学瓦斯检定器应用了光波干涉原理，迅速而准确的测定矿井中的沼气（甲烷）、CO2等有害气体的浓度，同时也可用在其他工业部门的气体测定
三、主要技术数据
1、精度为万分之一
2、刻度最低为0.02%
3、测量范围为0—10%
4、目测为0.01%
5、瓦斯检定器的允许误差：
瓦斯含量（%） 允许误差范围%以上
0-1时 ±0.05；
1-4 ±0.1
4-7 ±0.2
7-10 ±0.3
四、主要部件的名称及作用
1）照明装臵组。是仪器产生干涉条纹的光源部分，电源为一节电池。
（2）聚光镜组。该镜用以聚集由光源发出的光，以增强亮度。
（3）平面镜组。平面镜组是产生光干涉的重要部件。通过聚光镜的光线以45°交角射向平面镜，光线经过此镜后分为两束，以便得到所需的干涉条纹宽度。
4）折光棱镜组。折光棱镜是产生光干涉的重要部件。它将光线进行两次90°反射后折回平面镜。
（5）反射棱镜组。反射棱镜的作用是将光线作90°转向。在井下测定有害气体以前必须先调整好基数，在测量过程中，不得随意转动与调节螺杆连在一起的粗动手轮。
（6）物镜组。其上的光屏是用以改善干涉条纹的清晰度。
（7）测微组。当转动测微手轮时，产生光线的偏折，使干涉条纹移动。
（8）目镜组。目镜组包括分划板和两个放大透镜。它利用旋转保护玻璃框来调节视度，使看到的条纹及刻度线性清晰明显。
（9）吸收管组。因矿井的情况不同，测量二氧化碳和瓦斯两种气体时，还应有一较长的附加吸收管，内装钠石灰，用以吸收二氧化碳。在仪器内的吸收管中，装有变色硅胶或氯化钙来吸收水蒸汽
（10）气室组。气室是测定气体的主要部分，共分为3格，两侧的两格称为空气室，中间的一格称为瓦斯室。各室的两端上侧，有弯曲紫铜管用以连接橡胶皮管。对气室的要求是，空气和瓦斯室不漏气、不串气。
光干涉式瓦斯检定器
我国煤矿使用的光学瓦斯检定器型号很多，主要有抚顺安仪厂的AQG-1型，西安煤矿仪表厂的GWJ-1型以及日本的理研18型光学瓦斯检定器等。其原理和结构基本相同，测量瓦斯浓度范围为0～10%。
（一）仪器的构造

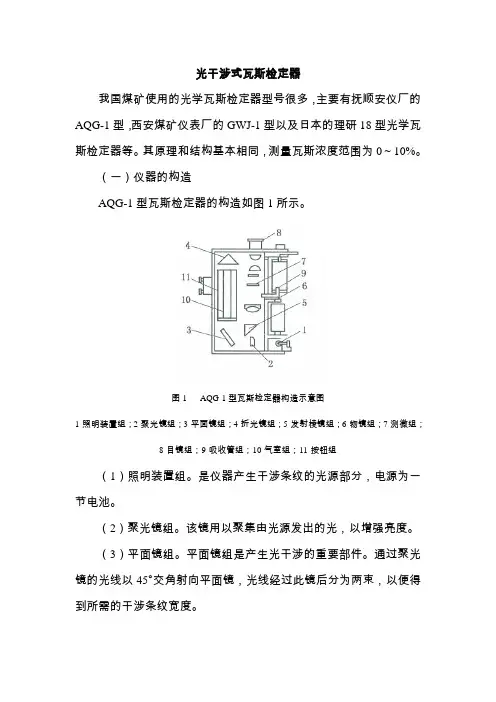

AQG-1型瓦斯检定器的构造如图1所示。
图1 AQG-1型瓦斯检定器构造示意图
1-照明装置组；2-聚光镜组；3-平面镜组；4-折光镜组；5-发射棱镜组；6-物镜组；7-测微组；8-目镜组；9-吸收管组；10-气室组；11-按钮组
（1）照明装置组。是仪器产生干涉条纹的光源部分，电源为一节电池。
（2）聚光镜组。该镜用以聚集由光源发出的光，以增强亮度。
（3）平面镜组。平面镜组是产生光干涉的重要部件。通过聚光镜的光线以45°交角射向平面镜，光线经过此镜后分为两束，以便得到所需的干涉条纹宽度。 （4）折光棱镜组。折光棱镜是产生光干涉的重要部件。它将光线进行两次90°反射后折回平面镜。
（5）反射棱镜组。反射棱镜的作用是将光线作90°转向。在井下测定有害气体以前必须先调整好基数，在测量过程中，不得随意转动与调节螺杆连在一起的粗动手轮。
（6）物镜组。其上的光屏是用以改善干涉条纹的清晰度。
（7）测微组。当转动测微手轮时，产生光线的偏折，使干涉条纹移动。
（8）目镜组。目镜组包括分划板和两个放大透镜。它利用旋转保护玻璃框来调节视度，使看到的条纹及刻度线性清晰明显。
（9）吸收管组。因矿井的情况不同，测量二氧化碳和瓦斯两种气体时，还应有一较长的附加吸收管，内装钠石灰，用以吸收二氧化碳。在仪器内的吸收管中，装有变色硅胶或氯化钙来吸收水蒸汽。
（10）气室组。气室是测定气体的主要部分，共分为3格，两侧的两格称为空气室，中间的一格称为瓦斯室。各室的两端上侧，有弯曲紫铜管用以连接橡胶皮管。对气室的要求是，空气和瓦斯室不漏气、不串气。
（11）按钮组。仪器上有两个按钮，上面一个用来控制测微读数部分的照明电路。
光学瓦斯测定器
光学瓦斯测定器产品介绍
光学瓦斯测定器主要用于保护人员生命安全，检测暴露在极端环境中甲烷数据，测量范围0-4%，采用催化燃烧传感器（俗称黑白件），反应灵敏，准确可靠。瓦斯测定器采用坚固的工程塑料外壳和良好的保护设计，能使用在诸如具有瓦斯粉尘的爆炸性环境中。仪器小巧轻便，能很容易的夹住皮带，衬衫口袋或安全帽上。主要应用在消防、有限空间检测、市政、化工、燃气等场所。Zmjt054
光学瓦斯测定器产品特点
友好界面，操作简单；中煤集团
发光二极管和声音报警、故障提示；
先进的超低功耗微控制器；
自动调零，菜单标校；
报警点可调；
显示日期和时间；
可更换的模块化传感器；
开机自检测功能；
电池欠压提示、具有防过充功能、实用充放电次数大于500次；
超小的体积，精巧的设计。
光学瓦斯检测仪的使用步骤
嘿，光学瓦斯检测仪这玩意儿，用起来可得小心仔细呢。
先说说准备工作吧。拿到光学瓦斯检测仪，得先检查检查它是不是完好无损。看看那些零件有没有松动啥的，要是有问题，那可不行哦。然后呢，把药品准备好，那些能吸收瓦斯的药品可不能少。接着，把仪器擦干净，弄得干干净净的，这样用起来才顺手嘛。
开始使用的时候呢，先把仪器拿到要检测的地方。打开盖子，让空气进去一会儿，这就像让仪器先喘口气。然后呢，调整好目镜，让自己能看得清楚。就跟戴眼镜似的，得调到合适的度数。接着，观察干涉条纹，看看是不是清晰。要是不清晰，那就得再调一调。
检测瓦斯的时候，把进气口对准要检测的地方，让瓦斯慢慢进去。看着干涉条纹的变化，心里默默算着瓦斯的浓度。可别着急，得仔细看清楚喽。要是瓦斯浓度高了，那可不得了，得赶紧采取措施。
用完仪器后，得把它收拾好。把盖子盖上，擦干净，放回到原来的地方。可不能乱丢乱放，不然下次用的时候就找不到啦。
我给你讲个事儿哈。有个工人，他用光学瓦斯检测仪的时候，一开始没检查好仪器，结果到了地方发现干涉条纹不清晰，急得他满头大汗。后来他赶紧调整，才把问题解决了。还有一次，另一个工人用完仪器后没收拾好，下次要用的时候找了半天都没找到，耽误了不少时间。所以啊，用光学瓦斯检测仪一定要认真仔细，按照步骤来，这样才能保证检测的准确性，也能让仪器用得更久。
