ntc电阻在电源中的作用

NTC热敏电阻的作用

一、NTC热敏电阻的基本原理

1.温度测量

2.温度补偿和控制

NTC热敏电阻可以用于测量和控制电子设备中的温度。当电子设备受到外部环境温度的影响时，电阻的变化可以用来补偿电路的工作点。这样可以使电子设备能够在不同的温度条件下保持稳定的工作状态。NTC热敏电阻也可以用于通过改变电路的工作状态来实现温度控制。

3.温度保护

4.温度补偿

在一些应用中，温度的变化会影响电路元件的性能，例如晶体振荡器的频率受温度变化的影响。通过使用NTC热敏电阻进行温度补偿，可以对电路进行校准，以提高性能稳定性。

5.环境监测

三、NTC热敏电阻的应用领域

1.家电领域

2.汽车领域

汽车领域是NTC热敏电阻的重要应用领域之一、它可以用于测量车内外的温度、发动机温度等。通过对温度的检测和控制，可以保证车辆的安全性能和可靠性。 3.工业控制

4.医疗设备

医疗设备中的一些关键参数，如体温、血液温度等，需要用到温度测量和控制。NTC热敏电阻可以用于这些应用，以确保医疗设备的准确性和安全性。

总结：

NTC热敏电阻具有温度敏感性和负温度系数的特性，广泛应用于温度测量、控制和保护等领域。它在各个行业中发挥着重要的作用，提高了设备的性能稳定性和安全性能。随着科技的发展，NTC热敏电阻的应用领域还将不断扩大和深化。

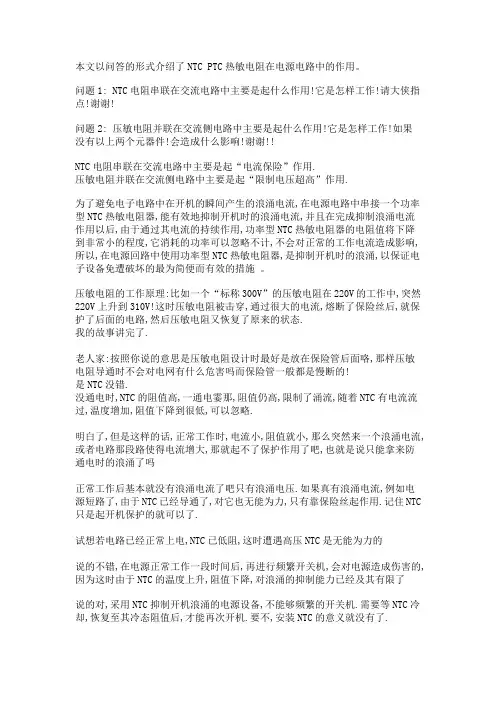

本文以问答的形式介绍了NTC PTC热敏电阻在电源电路中的作用。

问题1: NTC电阻串联在交流电路中主要是起什么作用!它是怎样工作!请大侠指点!谢谢!

问题2: 压敏电阻并联在交流侧电路中主要是起什么作用!它是怎样工作!如果没有以上两个元器件!会造成什么影响!谢谢!!

NTC电阻串联在交流电路中主要是起“电流保险”作用.

压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用.

为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施 。

压敏电阻的工作原理:比如一个“标称300V”的压敏电阻在220V的工作中,突然220V上升到310V!这时压敏电阻被击穿,通过很大的电流,熔断了保险丝后,就保护了后面的电路,然后压敏电阻又恢复了原来的状态.

我的故事讲完了.

老人家:按照你说的意思是压敏电阻设计时最好是放在保险管后面咯,那样压敏电阻导通时不会对电网有什么危害吗而保险管一般都是慢断的!

是NTC没错.

没通电时,NTC的阻值高,一通电霎那,阻值仍高,限制了涌流,随着NTC有电流流过,温度增加,阻值下降到很低,可以忽略.

明白了,但是这样的话,正常工作时,电流小,阻值就小,那么突然来一个浪涌电流,或者电路那段路使得电流增大,那就起不了保护作用了吧,也就是说只能拿来防通电时的浪涌了吗

正常工作后基本就没有浪涌电流了吧只有浪涌电压.如果真有浪涌电流,例如电源短路了,由于NTC已经导通了,对它也无能为力,只有靠保险丝起作用.记住NTC只是起开机保护的就可以了.

试想若电路已经正常上电,NTC已低阻,这时遭遇高压NTC是无能为力的

ntc电阻防浪涌原理

NTC电阻防浪涌原理

随着科技的不断进步和电子设备的普及，我们的生活离不开各种电子设备。然而，电子设备在使用过程中常常会遭受到来自电源的电压浪涌或者过电压的冲击，这些电压的突然变化会对设备的正常工作造成严重影响甚至损坏。为了保护电子设备的安全运行，人们研发出了一种名为NTC电阻的防浪涌元件。

NTC电阻，即负温度系数电阻，是一种能够根据温度的变化而产生电阻变化的电子元件。它的特点是在室温下的电阻值较小，当温度升高时，电阻值会迅速上升。这种特性使得NTC电阻可以用来限制电流，起到保护电子设备的作用。

NTC电阻的防浪涌原理可以简单理解为：当电子设备遭受到电压浪涌或过电压时，NTC电阻会迅速升温，导致其电阻值迅速增大。由于NTC电阻连接在电子设备的电路中，电流会通过NTC电阻流向地，从而减小电流通过电子设备的量，达到限制电流的目的。

具体来说，当电压浪涌或过电压来袭时，NTC电阻的温度会迅速上升，导致其电阻值增大。由于电阻值增大，NTC电阻对电流的阻碍作用也增强，从而阻止过大的电流流过电子设备。这样一来，电子设备就能够避免受到过大电流的侵害，保证其正常工作。

除了防浪涌外，NTC电阻还具有稳定温度的作用。在一些需要控制温度的电子设备中，可以利用NTC电阻的温度特性来实现温度的监测和控制。通过将NTC电阻放置在需要监测的位置上，当温度变化时，NTC电阻的电阻值也会相应变化，通过测量电阻值的变化可以得知温度的变化情况。

NTC电阻的应用范围非常广泛。在电子设备的电源输入端，常常会使用NTC电阻来限制电流，保护电子设备免受电压浪涌或过电压的损害。在电子设备的温度控制回路中，NTC电阻能够提供准确的温度信息，实现对温度的监测和控制。此外，NTC电阻还可以用于电子设备的电流保护、温度补偿、电阻测量等方面。

NTC电阻作为一种防浪涌的元件，通过其特殊的温度特性，能够有效限制电流，保护电子设备的安全运行。其庞大的应用范围和可靠的性能，使得NTC电阻在电子领域得到了广泛的应用。未来，随着科技的不断进步，NTC电阻的性能将进一步提升，为电子设备的安全运行提供更加可靠的保障。

ntc电阻在开关电源中的作用

NTC电阻（Negative Temperature Coefficient Resistance）在开关电源中起到了很重要的作用。开关电源是一种将交流电转换为稳定直流电的装置，用于供电设备。NTC电阻主要用于电源的恢复电路中，其作用主要包括温度保护、过电流保护和启动电路控制。

首先，NTC电阻在温度保护中起到了关键作用。由于电路和电子元件的工作过程中会产生大量的热量，如果过温，容易引发器件失效、烧毁等意外情况。NTC电阻被放置在电源电路中，当环境温度超过设定的阈值时，NTC电阻的电阻值会迅速下降，使得电路中的电流快速增大，从而激活过流保护装置，切断电源电路，起到了保护电源和其他元件的作用。

其次，NTC电阻还用于过电流保护中。在电源的输出端，当负载电流过大时，NTC电阻的电流也会增大，使得NTC电阻温升，导致电源输出电压下降，从而限制输出电流，保护电源和负载电路，避免过电流对电路和设备造成损害。

此外，NTC电阻还可以用于开关电源启动电路控制。在电源启动时，NTC电阻的冷阻值较大，可以使得冷启动时的电流较小，避免冲击电流对电源和其他元件的损害。随着电源工作的继续，NTC电阻会逐渐加热，电阻值逐渐减小，使得电流逐渐增大，起到了稳定电源输出的作用。

此外，NTC电阻还可以用于电源过电压保护、防雷击等功能。当出现电源过电压时，NTC电阻电阻值会下降，从而限制电压上升，保护电源和其他设备。在雷击等情况下，NTC电阻起到吸收电流的作用，保护其他元件免受损害。 总之，NTC电阻在开关电源中具有温度保护、过电流保护和启动电路控制等多重功能。它们能够在检测到过温、过电流等异常情况时，及时切断电路，保护电源和其他设备的安全运行。因此，在开关电源的设计中，合理使用NTC电阻是非常重要的。
