建筑设备自动化

第一章 建筑设备自动化概述

1、建筑环境控制有被动式和主动式

2、建筑物必须满足的要求:安全性、功能性、健康舒适性、美观性

3、智能建筑的定义：以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。

4、智能建筑发展趋势：个性化、节能、绿色环保智能建筑。

5、智能建筑与建筑智能化系统的关系：提供安全、高效、便捷、节能、环保、健康环境的建筑才能称之为智能建筑；建筑智能化系统包括信息系统、监控系统、通信等系统以及智能化集成系统，是智能建筑的必要条件；智能建筑是一个综合的系统化工程，是多学科、多技术系统的综合体，要由各专业相互配合。

6、智能建筑与传统建筑：具有传统建筑物的全部功能；它具有某种“拟人智能”特性及功能。主要表现在：具有感知、处理、传递所需信号或信息的能力；对收集的信息具有综合分析、判断和决策的能力；具有发出指令并提供动作响应的能力。

7、智能建筑的类型：智能办公、商用大楼、智能建筑群、智能化住宅、智能化小区。

8、智能建筑的功能：安全、舒适、便捷功能，为人们提供一个高效的工作环境和优越的生活环境。

9、智能建筑的核心技术：现代计算机技术、现代控制技术、现代通信技术、现代图形显现技术（CRT）。智能建筑的核心问题是建筑设备的智能化以及建筑智能化系统的集成。4C技术的核心是信息技术。

10、建筑智能化系统的组成：建筑管理系统BMS（BMS包括建筑设备自动化系统BAS、安全防范系统SAS和火灾自动报警与消防联动系统FAS；BMS即广义BAS，将BAS、SAS、FAS三个相互独立、相互关联的部分以控制目的来进行信息集成，或以以太网为平台，作各子系统平等地位的一体化集成）、信息网络系统INS（INS集成了事物型办公自动化系统OAS与物业管理系统）、通信网络系统CNS（CNS包括通信系统、计算机网络和接入系统）、综合布线系统GCS（BMS、OAS、CNS需通过GCS和计算机网络技术进行有机集成）。

1 《建筑设备自动化系统》复习题

一、 填空题（20分）每空一分

1、空调所耗能源几乎占楼宇耗能的50%。空调系统的能量主要用在热源及输送系统上，据智能楼宇能量使用分析，空调部分占整个楼宇能量消耗的50%，其中冷热源使用能量占40%，输送系统占60%。

2、中央空调系统由冷冻机房设备，末端装置包括空调机、新风机和风机盘管组成。

3、建筑物综合布线系统是实现智能楼宇的最基本又最重要的组成部分。综合布线系统采用双绞线和光缆以及其它部件在建筑物或建筑群内构成一个高速信息网络，共享话音、数据、图像、大厦监控、消防报警以及能源管理信息，它涉及到建筑、计算机与通信三大领域。

4、楼宇自动化系统使用的DCS系统的层次分成四级，分别为①直接控制级，②过程管理级，③分层管理级，④物业管理级。

5、DCS特点是现场由控制站进行分散控制，实时数据通过电缆传输送达控制室的操作站，实现集中监控管理。

6、高层建筑种存在一个变（配）电所，里面有高低压配电柜、干式变压器、柴油发电机组和进出线的断路器。

7、对高层建筑的生活用水、消防用水、污水、冷冻水箱等给排水装置进行监测和启停控制，其中包括压力测量点、液位测量点以及开关量控制点。

8、布线系统由工作区子系统，水平干线子系统，管理子系统，垂直干线子系统，设备间子系统五个子系统构成。

1、建筑智能化技术是现代建筑技术与信息技术相结合的产物，随着科学技术的进步而逐渐发展和充实， 现代建筑技术（Architecture）、现代控制技术 （Control）、计算机技术（Computer）、通信技术（Communication）、图形显示技术（Cath0de Ray Tube,CRT）简称“4C +A”技术， 这些技术一起构成了智能建筑发展的技术基础。

2、3A智能大厦的“3A”指：通信自动化系统 （CA）、办公自动化系统（OA）、 大楼自动化系统（BA），若再把消防自动化设备（FA）与安保自动化设备(SA)从BA中划分出来，则成”5A”智能大厦

1 建筑设备自动化的认识总结

【摘要】随着现代科学技术的高速发展，人类社会活动进入了一个高信息化时代，而智能建筑作为现代新技术革命的产物，这已然成为当前国内建设行业经济增长和社会热点的问题之一。本文从智能建筑的背景、定义以及特征功能，还有建筑设备智能化系统的构成和功能范围内容以及部分的智能化设备的相关应用作简单的介绍。

关键字：智能建筑 设备自动化 信息化 网络技术

一、智能建筑及设备自动化的产生背景

随着信息技术的发展，电子技术、自动控制技术、计算机及网络技术和系统工程技术得到了空前的高速发展，逐渐渗透到人类生活的各个领域，对人类的生产、学习和生活方式产生了极大的影响，给人们带来前所未有的方便和利益。与人类工作、学习和生活密不可分的主要活动场所——各类建筑也毫不例外地受到了影响和冲击，使人们对赖以生存的工作和生活的建筑环境的安全性、舒适性、便捷性等诸多方面也提出了更高要求、强调高效率、低能耗的“绿色建筑”是可持续发展的目标。

智能建筑是现代建筑技术、现代通信技术、现代计算机技术和现代控制技术等多种现代科学技术相结合的产物。这种日趋完善的智能化建筑又极大地改变着人们的生产、生活环境和习惯，使人们在建筑环境的安全、舒适、便捷等方面得到了实惠。人们对智能建筑的功能不断提出更高的要求，推动着支持智能建筑的主要技术之一 ——建筑设备自动化技术的不断发展。

二、智能建筑的定义

智能建筑IB的概念是由美国人提出来的。目前，国内外对于智能建筑有着多种的定义，尚未统一的主要原因是当今科学技术正处于高速发展阶段，很多高科技成果不断应用在智能建筑中，所以智能建筑的含义也随着科技的进步不断完善，其内容与形式也在不断变化。

我国2000年10月正式实施的《智能建筑设计标准》（GB/T 50314—2000），明确了智能建筑“是以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务、管理及它们之间的最优化组合，向人们提供一个安全、高2 效、舒适、便利的建筑环境。”这个是以国家标准形式对智能建筑的定义明确了智能建筑的内容及定义，规范了智能建筑的概念，符合智能建筑本身动态发展的特性。

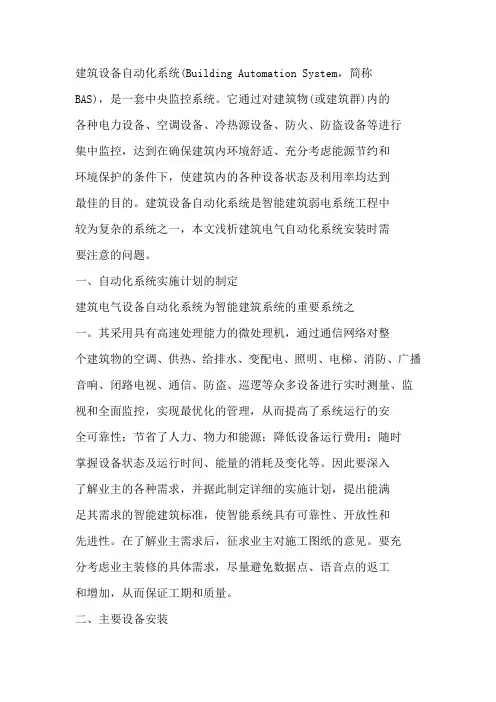

建筑设备自动化系统(Building Automation System，简称

BAS)，是一套中央监控系统。它通过对建筑物(或建筑群)内的

各种电力设备、空调设备、冷热源设备、防火、防盗设备等进行

集中监控，达到在确保建筑内环境舒适、充分考虑能源节约和

环境保护的条件下，使建筑内的各种设备状态及利用率均达到

最佳的目的。建筑设备自动化系统是智能建筑弱电系统工程中

较为复杂的系统之一，本文浅析建筑电气自动化系统安装时需

要注意的问题。

一、自动化系统实施计划的制定

建筑电气设备自动化系统为智能建筑系统的重要系统之

一。其采用具有高速处理能力的微处理机，通过通信网络对整

个建筑物的空调、供热、给排水、变配电、照明、电梯、消防、广播

音响、闭路电视、通信、防盗、巡逻等众多设备进行实时测量、监

视和全面监控，实现最优化的管理，从而提高了系统运行的安

全可靠性；节省了人力、物力和能源；降低设备运行费用；随时

掌握设备状态及运行时间、能量的消耗及变化等。因此要深入

了解业主的各种需求，并据此制定详细的实施计划，提出能满

足其需求的智能建筑标准，使智能系统具有可靠性、开放性和

先进性。在了解业主需求后，征求业主对施工图纸的意见。要充

分考虑业主装修的具体需求，尽量避免数据点、语音点的返工

和增加，从而保证工期和质量。

二、主要设备安装 1．远程处理机的安装。楼宇自动控制系统与各可重构处

理单元RPU 之间的通信是透明的，可利用同一线路不同的

RPU 完成同一个控制系统。建筑电气设备自动化系统大量监控

的是空调机组，所以将RPU 布置在机房之中或附近，把空调机

组控制系统使用后剩余的输入输出接口用于连接附近的水流

量计、水位信号、照明控制等。为了日后的发展，RPU 的接口要

留出20%～30%为宜。

2．建筑电气设备自动化系统的布线。在建筑电气设备自

动化系统进行布线时，要注意某些线路需要专门的导线，如通

信线路、温度湿度传感器线路、水位浮子开关线路、流量计线路
