断路器接线方法图解

10KV开关柜二次微机

接线图解 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢2 10KV开关柜二次接线图解

时间:2011-03-30

1、综述

10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线

KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。如图8-1-1所示。 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢3

图8-1-1

2.1继电器室

继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢4 10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。

1 / 2 DW15型低压万能断路器工作原理：

按下储能按钮，C相380V交流电从接线端子{43}和DF辅助触头、XK行程开关，通过继电器K1的线圈，回到{42}接线端子，回到A相，对继电器K1加电。继电器K1得电工作，触点吸合，继电器自保。此后，C相380V交流电从接线端子{41}经过继电器触点K1，通过电动机M，回到接线端子{42}，回到A相，对电动机加电。电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下合闸按钮，C相380V交流电从接线端子{44}，通过释能线圈DT，经过DF辅助触头，回到{接线端子42}，回到A相，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下分闸按钮，380V交流电A相从接线端子{47}，经过{46}、分闸按钮、{45}和辅助触头DF，通过分励线圈F1，再经过{48}，回到C相对分励线圈加电。分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压脱扣器线圈Q1就已被加电而闭合，并监视电压的状态。当前段线路停电或电压低于330V时，欠压脱扣器线圈断开，带动分励触点断开，主触点不吸合。

2 / 2

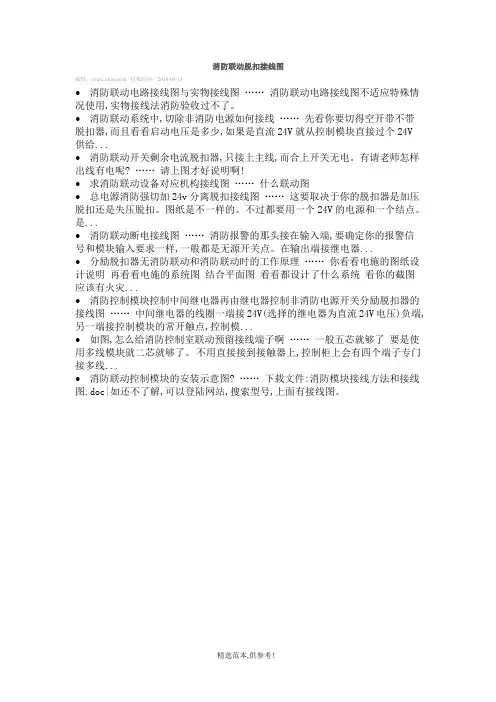

精选范本,供参考！ 消防联动脱扣接线图

编辑： 投稿时间：2014-04-13

 消防联动电路接线图与实物接线图 …… 消防联动电路接线图不适应特殊情况使用,实物接线法消防验收过不了。

 消防联动系统中,切除非消防电源如何接线 …… 先看你要切得空开带不带脱扣器,而且看看启动电压是多少,如果是直流24V就从控制模块直接过个24V供给...

 消防联动开关剩余电流脱扣器,只接上主线,而合上开关无电。有请老师怎样出线有电呢? …… 请上图才好说明啊!

 求消防联动设备对应机构接线图 …… 什么联动图

 总电源消防强切加24v分离脱扣接线图 …… 这要取决于你的脱扣器是加压脱扣还是失压脱扣。图纸是不一样的。不过都要用一个24V的电源和一个结点。是...

 消防联动断电接线图 …… 消防报警的那头接在输入端,要确定你的报警信号和模块输入要求一样,一般都是无源开关点。在输出端接继电器...

 分励脱扣器无消防联动和消防联动时的工作原理 …… 你看看电施的图纸设计说明 再看看电施的系统图 结合平面图 看看都设计了什么系统 看你的截图应该有火灾...

 消防控制模块控制中间继电器再由继电器控制非消防电源开关分励脱扣器的接线图 …… 中间继电器的线圈一端接24V(选择的继电器为直流24V电压)负端,另一端接控制模块的常开触点,控制模...

 如图,怎么给消防控制室联动预留接线端子啊 …… 一般五芯就够了 要是使用多线模块就二芯就够了。 不用直接接到接触器上,控制柜上会有四个端子专门接多线...

 消防联动控制模块的安装示意图? …… 下载文件:消防模块接线方法和接线图.doc|如还不了解,可以登陆网站,搜索型号,上面有接线图。 精选范本,供参考！

断路器带分励;脱扣;器,;消防;用,二次;接线图;怎么画 精选范本,供参考！ 精选范本,供参考！

供应各规格;消防;用外控;脱扣;空气开关批发 供应

10KV开关柜二次接线图解 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢10 10KV开关柜二次接线图解

时间:2011-03-30

1、综述

10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线

KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。如图8-1-1所示。 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢10

图8-1-1

2.1继电器室

继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢10 10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。
