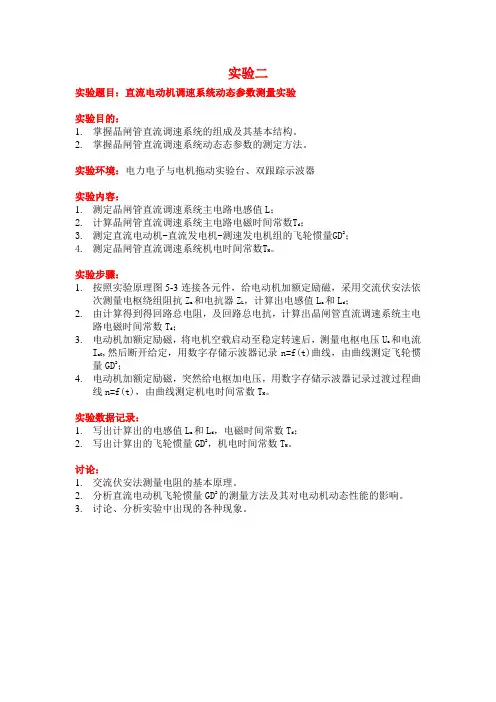

实验二
实验题目：直流电动机调速系统动态参数测量实验
实验目的：
1. 掌握晶闸管直流调速系统的组成及其基本结构。
2. 掌握晶闸管直流调速系统动态态参数的测定方法。
实验环境：电力电子与电机拖动实验台、双跟踪示波器
实验内容：
1. 测定晶闸管直流调速系统主电路电感值L；
2. 计算晶闸管直流调速系统主电路电磁时间常数Td；
3. 测定直流电动机-直流发电机-测速发电机组的飞轮惯量GD2；
4. 测定晶闸管直流调速系统机电时间常数TM。
实验步骤：
1. 按照实验原理图5-3连接各元件，给电动机加额定励磁，采用交流伏安法依次测量电枢绕组阻抗Za和电抗器ZL，计算出电感值La和Ld；
2. 由计算得到得回路总电阻，及回路总电抗，计算出晶闸管直流调速系统主电路电磁时间常数Td；
3. 电动机加额定励磁，将电机空载启动至稳定转速后，测量电枢电压Ua和电流Ia0,然后断开给定，用数字存储示波器记录n=f(t)曲线，由曲线测定飞轮惯量GD2；
4. 电动机加额定励磁，突然给电枢加电压，用数字存储示波器记录过渡过程曲线n=f(t)，由曲线测定机电时间常数TM。
实验数据记录：
1. 写出计算出的电感值La和Ld，电磁时间常数Td；
2. 写出计算出的飞轮惯量GD2，机电时间常数TM。
讨论：
1. 交流伏安法测量电阻的基本原理。
2. 分析直流电动机飞轮惯量GD2的测量方法及其对电动机动态性能的影响。
3. 讨论、分析实验中出现的各种现象。
单相变压器
1
电机与拖动基础实验报告(三)
实验名称: 单相变压器
实验成员:
学号 姓名
0937031 潘佳丽
0937040 富志玲
0937034 王潇潇
0937030 张丹
单相变压器
2
一、实验目的
1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
二、实验项目
空载实验
测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。
三、实验方法
1、实验设备
序号 型 号 名 称 数 量
1 D33 交流电压表 1件
2 D32 交流电流表 1件
3 D34-3 单三相智能功率、功率因数表 1件
4 DJ11 三相组式变压器 1件
5 D42 三相可调电阻器 1件
6 D43 三相可调电抗器 1件
7 D51 波形测试及开关板 1件
2、屏上排列顺序
D33、D32、D34-3、DJ11、D42、D43
图3-1 空载实验接线图
I0XU0V1DD01三相调压交流电源WAV2UAXx**UVW55VA单相变压器
3
3、空载实验
1）在三相调压交流电源断电的条件下，按图3-1接线。被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 PN=77W，U1N/U2N=220/55V，I1N/I2N=0.35/1.4A。变压器的低压线圈a、x接电源，高压线圈A、X开路。
2）选好所有电表量程。将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。调节三相调压器旋钮，使变压器空载电压U0=1.2UN ，然后逐次降低电源电压，在1.2～0.2UN 的范围内，测取变压器的U0、I0、P0。
4）测取数据时，U=UN点必须测，并在该点附近测的点较密，共测取数据7-8组。记录于表3-1中。
第一章 直流电机
实验一 直流他励电动机机械特性
一．实验目的
了解直流电动机的各种运转状态时的机械特性。
二．预习要点
改变他励直流电动机械特性有哪些方法？
三．实验项目
1．直流电动机固有机械特性的测定。
2．直流电动机人为机械特性的测定。
四．实验设备及仪器
1．教学实验台主控制屏
2．电机导轨及测功机、转矩转速测量
3．三相可调电阻900Ω（NMEL-03）
4．三相可调电阻90Ω（NMEL-04）
5．旋转指示灯及开关板（NMEL-05B）
6、直流电压、电流、毫安表（NMEL-06）
7．电机起动箱（NMEL-09）
五．实验方法及步骤
1．固有机械特性
接线图如图1-1。
M为直流并励电动机M01（接成他励方式），UN=220V，IN=0.55A，nN=1600r/min，PN=80W；励磁电压Uf=220V，励磁电流If＜0.13A。
G为直流并励电动机M03（接成他励方式），UN=220V，IN=1.1A，nN=1600r/min;
直流电压表V1为220V可调直流稳压电源自带，V2的量程为300V（NMEL-06）；
直流电流表mA1、A1分别为220V可调直流稳压电源自带毫安表、安倍表；
mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（NMEL-06）
R1选用900Ω欧姆电阻（NMEL-03）
R2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联）
R3选用3000Ω磁场调节电阻（NMEL-09）
R4选用2250Ω电阻（用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）
开关S1、S2选用NMEL-05B中的双刀双掷开关。 按图1-1接线，在开启电源前，检查开关、电阻等的设置；
（1）开关S1合向“1”端，S2合向“2”端。
（2）电阻R1至最小值，R2、R3、R4阻值最大位置。
（3）直流励磁电源船形开关和220V可调直流稳压电源船形开关须在断开位置。
1 实验一 三相异步电动机的起动与调速
一、实验目的
通过实验掌握异步电动机的起动和调速的方法。
二、预习要点
1、复习异步电动机有哪些起动方法和起动技术指标。
2、复习异步电动机的调速方法。
三、实验项目
1、直接起动
2、星形——三角形(Y-Δ)换接起动。
3、自耦变压器起动。
4、线绕式异步电动机转子绕组串入可变电阻器起动。
5、线绕式异步电动机转子绕组串入可变电阻器调速。
四、实验方法
1、实验设备
序 号 型 号 名 称 数 量
1 DD03 导轨、测速发电机及转速表 1件
2 DJ16 三相鼠笼异步电动机 1件
3 DJ17 三相线绕式异步电动机 1件
4 DJ23 校正过的直流电机 1件
5 D31 直流电压、毫安、安培表 1件
6 D32 交流电流表 1件
7 D33 交流电压表 1件
8 D43 三相可调电抗器 1件
9 D51 波形测试及开关板 1件
10 DJ17-1 起动与调速电阻箱 1件
11 DD05 测功支架、测功盘及弹簧秤 1套
2、屏上挂件排列顺序
2 D33、D32、D51、D31、D43
3、三相鼠笼式异步电机直接起动试验
图2-17 异步电动机直接起动
1) 按图2-17接线。电机绕组为Δ接法。异步电动机直接与测速发电机同轴联接，不联接负载电机DJ23。
2) 把交流调压器退到零位，开启电源总开关，按下“开”按钮，接通三相交流电源。
3) 调节调压器，使输出电压达电机额定电压220伏，使电机起动旋转，(如电机旋转方向不符合要求需调整相序时，必须按下“关”按钮，切断三相交流电源)。
4)再按下“关”按钮，断开三相交流电源，待电动机停止旋转后，按下
“开”按钮，接通三相交流电源，使电机全压起动，观察电机起动瞬间电流值(按指针式电流表偏转的最大位置所对应的读数值定性计量)。
