阴极保护施工方案

管道阴极保护施工方案

一、背景介绍：

管道在运营过程中容易受到外部环境的侵蚀和腐蚀，为了延长管道的使用寿命，并确保运行安全可靠，需要进行阴极保护施工。

二、施工原则：

1. 选择适当的施工方法与设备，确保施工效果；

2. 保证施工安全，确保施工人员的人身安全；

3. 施工过程中保证现场环境的卫生和整洁；

4. 严格按照相关标准和规范进行施工。

三、施工步骤：

1. 施工前准备：

(1) 根据管道的材质和使用环境选择合适的阴极保护方式；

(2) 计算管道的保护电流和保护电位，确定阴极保护工艺；

(3) 购买和检查阴极保护设备和材料，确保其符合相关标准。

2. 清洁处理：

(1) 清除管道表面的杂质、锈蚀和油脂等，使管道表面光洁；

(2) 若有严重的腐蚀，需进行修复和喷涂防腐保护。

3. 阳极安装：

(1) 根据管道的尺寸和材质选择合适的阳极，如铝阳极、铜阳极等；

(2) 安装阳极，并连接阳极与管道的导线。

4. 监测设备安装：

(1) 安装管道保护电位、保护电流、管道腐蚀速率等监测设备；

(2) 将监测设备与阴极保护设备进行连接。

5. 铺设电缆：

(1) 根据实际情况选择合适的电缆类型和规格；

(2) 将电缆从阴极保护设备引入，与阳极和管道连接。

6. 连接阴极保护设备：

(1) 根据阴极保护设备的要求，确保其正常工作；

(2) 连接控制终端和电源。

7. 调试和监测：

(1) 启动阴极保护设备，调试相关参数；

(2) 进行系统漏电检查，确保设备安全可靠；

(3) 监测保护电位和保护电流，判断阴极保护效果。

8. 施工记录和报告：

(1) 记录每一步施工过程的相关数据和情况；

(2) 编写施工报告，包括施工过程、施工情况和施工结果分析等。

四、安全注意事项：

1. 施工现场要保持通风良好；

2. 确保施工人员穿戴好个人防护装备；

3. 防止施工现场发生火灾和爆炸事故；

4. 在高温和高压环境下进行施工时，需采取相应的安全措施。

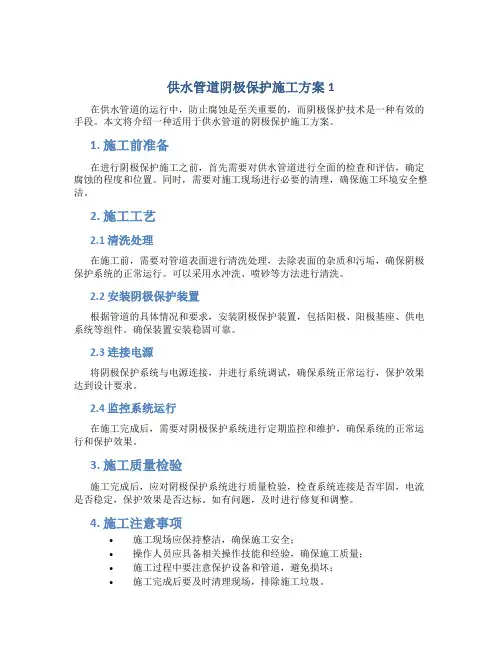

供水管道阴极保护施工方案1

在供水管道的运行中，防止腐蚀是至关重要的，而阴极保护技术是一种有效的手段。本文将介绍一种适用于供水管道的阴极保护施工方案。

1. 施工前准备

在进行阴极保护施工之前，首先需要对供水管道进行全面的检查和评估，确定腐蚀的程度和位置。同时，需要对施工现场进行必要的清理，确保施工环境安全整洁。

2. 施工工艺

2.1 清洗处理

在施工前，需要对管道表面进行清洗处理，去除表面的杂质和污垢，确保阴极保护系统的正常运行。可以采用水冲洗、喷砂等方法进行清洗。

2.2 安装阴极保护装置

根据管道的具体情况和要求，安装阴极保护装置，包括阳极、阳极基座、供电系统等组件。确保装置安装稳固可靠。

2.3 连接电源

将阴极保护系统与电源连接，并进行系统调试，确保系统正常运行，保护效果达到设计要求。

2.4 监控系统运行

在施工完成后，需要对阴极保护系统进行定期监控和维护，确保系统的正常运行和保护效果。

3. 施工质量检验

施工完成后，应对阴极保护系统进行质量检验，检查系统连接是否牢固，电流是否稳定，保护效果是否达标。如有问题，及时进行修复和调整。

4. 施工注意事项

• 施工现场应保持整洁，确保施工安全；

• 操作人员应具备相关操作技能和经验，确保施工质量；

• 施工过程中要注意保护设备和管道，避免损坏；

• 施工完成后要及时清理现场，排除施工垃圾。 以上是一种适用于供水管道的阴极保护施工方案，希望能为相关施工工作提供一定的参考和指导。

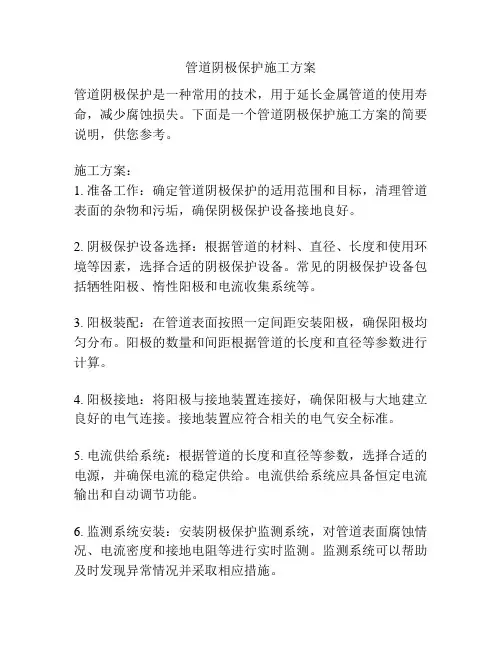

管道阴极保护施工方案

管道阴极保护是一种常用的技术，用于延长金属管道的使用寿命，减少腐蚀损失。下面是一个管道阴极保护施工方案的简要说明，供您参考。

施工方案：

1. 准备工作：确定管道阴极保护的适用范围和目标，清理管道表面的杂物和污垢，确保阴极保护设备接地良好。

2. 阴极保护设备选择：根据管道的材料、直径、长度和使用环境等因素，选择合适的阴极保护设备。常见的阴极保护设备包括牺牲阳极、惰性阳极和电流收集系统等。

3. 阳极装配：在管道表面按照一定间距安装阳极，确保阳极均匀分布。阳极的数量和间距根据管道的长度和直径等参数进行计算。

4. 阳极接地：将阳极与接地装置连接好，确保阳极与大地建立良好的电气连接。接地装置应符合相关的电气安全标准。

5. 电流供给系统：根据管道的长度和直径等参数，选择合适的电源，并确保电流的稳定供给。电流供给系统应具备恒定电流输出和自动调节功能。

6. 监测系统安装：安装阴极保护监测系统，对管道表面腐蚀情况、电流密度和接地电阻等进行实时监测。监测系统可以帮助及时发现异常情况并采取相应措施。

7. 阳极维护：定期检查阳极的状况，及时更换老化或失效的阳极。清理阳极表面的盐和污垢，保持阳极的电导性能。

8. 故障排除：如发现阴极保护设备运行异常，应进行及时修复和调试，确保阴极保护系统的正常运行。

以上是管道阴极保护施工方案的基本步骤和要点。在实际施工中，应严格按照相关规范和标准进行操作，确保阴极保护系统的正常运行和效果。同时，施工人员要具备一定的专业知识和技能，以保证施工质量和安全。

阴极保护施工方案

（1）工程概况

武汉站、黄金站、宜昌站采用强制电流阴保系统，包含电位仪、控制柜、MMO/Ti型线性阳极、高硅铸铁阳极、参比电极、极化探头、各类接线箱安装及阴保电缆敷设；利川站及潜江站以强制电流为主，辅助阳极为辅。强制电流系统接入已建阴保系统中。主要包括各类接线箱、MMO/Ti型线性阳极、镁合金阳极、参比电极和极化探头安装，以及阴保电缆敷设。主要工作量见表3.5.1.18-1。

表3.5.1.18-1 主要工程量

序号 设备与材料名称 单位 数量

黄金站 武汉站 宜昌站 潜江站 利川站

1 IHF恒电位仪 台 3 4 4

2 控制柜YHS-1-2200 台 1 1 1

3 防爆接线箱 只 10 17 15 5 5

4 高硅铸铁阳极YJA-SiCr 支 16 35 16

5 电缆VV22-0.6/1KV 1×25mm² 米 2800 2900 2600 1000 1000

6 电缆VV22-0.6/1KV 1×10mm² 米 1600 1600 1500 800 800

7 MMO/Ti线性阳极SPLTM_FBR16 米 960 1120 935 300 300

（2）施工准备

①技术准备

a所有施工材料合格证、检验报告完成报验手续。

b施工方案编制完并经审批。

c施工前组织施工人员熟悉图纸、方案，并进行技术交底。

②材料验收

a施工材料的出厂合格证。

b恒电位仪的技术图纸和安装使用说明书。

c按照装箱清单核对设备的名称、型号、规格、箱号并检查包装箱情况。

d检查参比电极外壳是否有破裂。

e对设备零部件的外观质量进行检查，并核对数量。

f电缆规格符合施工图纸要求。

③现场准备

a埋设柔性阳极的沟槽与埋地管道同时进行。

b柔性阳极组埋设场地的施工道路畅通。

c被保护管道的阴极通电点焊接管道段已装到位。

d现场电缆沟已进行开挖。

（3）施工方案

①恒电位仪安装

a安装程序
