化学气相沉积（CVD）是一种重要的化学气相沉积技术，用于在固体表面上沉积薄膜或纳米结构材料。碳化硅（SiC）是一种重要的半导体材料，具有优异的热学性能和电学性能，因此在CVD中碳化硅的沉积具有重要的应用价值。

CVD碳化硅的原理主要包括以下几个方面：

1. 反应物气体输运，在CVD过程中，通常会使用一种或多种气体作为反应物，例如硅源气体（如硅烷SiH4）和碳源气体（如甲烷CH4）。这些气体通过输运系统输送到反应室中。

2. 反应室条件控制，在反应室中，通过控制温度、压力和气体流量等参数，创造出适合碳化硅沉积的环境。通常情况下，需要高温（约1200-1600°C）和较高的气压来促进碳化硅的生长。

3. 化学反应，碳源气体和硅源气体在反应室中发生化学反应，生成碳化硅薄膜。反应机理主要包括热解和气相反应两种方式。在热解过程中，碳源气体分解生成碳原子，与硅源气体反应形成碳化硅；在气相反应过程中，碳源气体和硅源气体直接在气相中反应生成碳化硅。

4. 沉积控制，通过控制反应条件和沉积时间，可以控制碳化硅薄膜的厚度、结晶度和取向等性质。

总的来说，CVD碳化硅的原理是通过控制适当的反应条件和气体输送，使得碳源气体和硅源气体在反应室中发生化学反应，从而在固体表面沉积出碳化硅薄膜。这种技术在半导体器件、光电子器件等领域具有重要的应用前景。

化学气相沉积

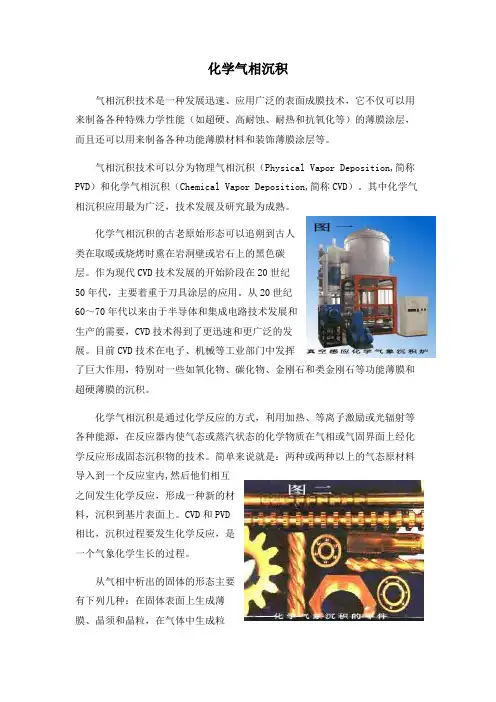

气相沉积技术是一种发展迅速、应用广泛的表面成膜技术，它不仅可以用来制备各种特殊力学性能（如超硬、高耐蚀、耐热和抗氧化等）的薄膜涂层，而且还可以用来制备各种功能薄膜材料和装饰薄膜涂层等。

气相沉积技术可以分为物理气相沉积（Physical Vapor Deposition,简称PVD）和化学气相沉积（Chemical Vapor Deposition,简称CVD）。其中化学气相沉积应用最为广泛，技术发展及研究最为成熟。

化学气相沉积的古老原始形态可以追朔到古人类在取暖或烧烤时熏在岩洞壁或岩石上的黑色碳层。作为现代CVD技术发展的开始阶段在20世纪50年代，主要着重于刀具涂层的应用。从20世纪60～70年代以来由于半导体和集成电路技术发展和生产的需要，CVD技术得到了更迅速和更广泛的发展。目前CVD技术在电子、机械等工业部门中发挥了巨大作用，特别对一些如氧化物、碳化物、金刚石和类金刚石等功能薄膜和超硬薄膜的沉积。

化学气相沉积是通过化学反应的方式，利用加热、等离子激励或光辐射等各种能源，在反应器内使气态或蒸汽状态的化学物质在气相或气固界面上经化学反应形成固态沉积物的技术。简单来说就是：两种或两种以上的气态原材料导入到一个反应室内,然后他们相互之间发生化学反应，形成一种新的材料，沉积到基片表面上。CVD和PVD相比，沉积过程要发生化学反应，是一个气象化学生长的过程。

从气相中析出的固体的形态主要有下列几种：在固体表面上生成薄膜、晶须和晶粒，在气体中生成粒子。

一、CVD技术的基本要求：

为适应CVD技术的需要，选择原料、产物及反应类型等通常应满足以下几点基本要求：

(1)反应剂在室温或不太高的温度下最好是气态或有较高的蒸气压而且易于挥发成蒸汽的液态或固态物质，且有很高的纯度

(2)通过沉积反应易于生成所需要的材料沉积物，而其他副产物均易挥发而留在气相排出或易于分离

(3)反应易于控制

物理气相沉积工艺

物理气相沉积工艺（Physical Vapor Deposition，PVD）是一种将金属等物质以固体形态蒸发后，经过凝华在基底表面上形成的薄膜工艺。PVD工艺广泛应用于电子学、光电子学、能源、航空航天等领域，制备表面的功能材料。

PVD工艺可分为两类：物理气相沉积（Physical Vapor

Deposition，PVD）和化学气相沉积（Chemical Vapor Deposition，CVD）。其中，PVD工艺是将物质以固态流态蒸发到基底表面，化学反应相对较小，而CVD工艺则是基于在气相中反应形成的产物在固体表面沉积的工艺。

PVD工艺常包括多个步骤，如清洗、增塑、热处理等前处理工序，然后是真空环境下的耗材加热、被蒸发的材料粒子束流引导，以及在基底表面上沉积这些粒子的质量控制工艺。

工艺参数的调整需要精细化控制，如加热温度、压力、时间等。同时，基底的位置、角度和转速等也需要准确控制。除此之外，为了得到均匀和不同颜色的样品，蒸发材料的组成和厚度控制也非常重要。 在PVD工艺中，有多个不同的沉积技术可供选择。其中，常见的沉积技术有物理气相成膜、离子束成膜、磁控溅射和分子束束流沉积等。

物理气相成膜（Physical Vapor Deposition，PVD）主要是利用热蒸发等方法将材料以固态蒸发形式沉积在基底表面。物理气相成膜工艺的特点是具有高纯、高致密度、高孔隙率、高附着力等特点。适用于制备金属、合金、氧化物、氮化物、氢化物和类石墨材料等。

离子束成膜（Ion Beam Deposition,IBD）是将固态材料以蒸发形式沉积在基底表面，同时用激发的离子束改变沉积材料的蒸发方式和表面结构。其工艺特点是能在信号到噪比较低的情况下生长少量的晶体，是制备单晶薄膜的重要工艺。

磁控溅射（Sputtering）是将物质以固态的方式蒸发形成粒子束，然后利用气体离子轰击这些粒子，让它们反弹并击中到基底表面上，实现在基底表面沉积。这种工艺通常通过外加磁场来控制离子束，从而改善材料的均一性和值沉积质量。

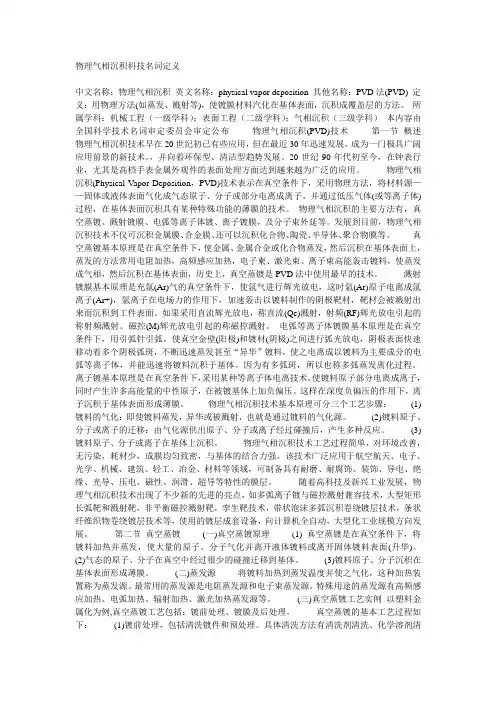

物理气相沉积科技名词定义

中文名称：物理气相沉积 英文名称：physical vapor deposition 其他名称：PVD法(PVD) 定义：用物理方法(如蒸发、溅射等)，使镀膜材料汽化在基体表面，沉积成覆盖层的方法。 所属学科：机械工程（一级学科）；表面工程（二级学科）；气相沉积（三级学科） 本内容由全国科学技术名词审定委员会审定公布 物理气相沉积(PVD)技术 第一节 概述

物理气相沉积技术早在20世纪初已有些应用，但在最近30年迅速发展，成为一门极具广阔应用前景的新技术。，并向着环保型、清洁型趋势发展。20世纪90年代初至今，在钟表行业，尤其是高档手表金属外观件的表面处理方面达到越来越为广泛的应用。 物理气相沉积(Physical Vapor Deposition，PVD)技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。 物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。 真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。 溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。磁控(M)辉光放电引起的称磁控溅射。 电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。因为有多弧斑，所以也称多弧蒸发离化过程。
