tdr技术的原理与应用

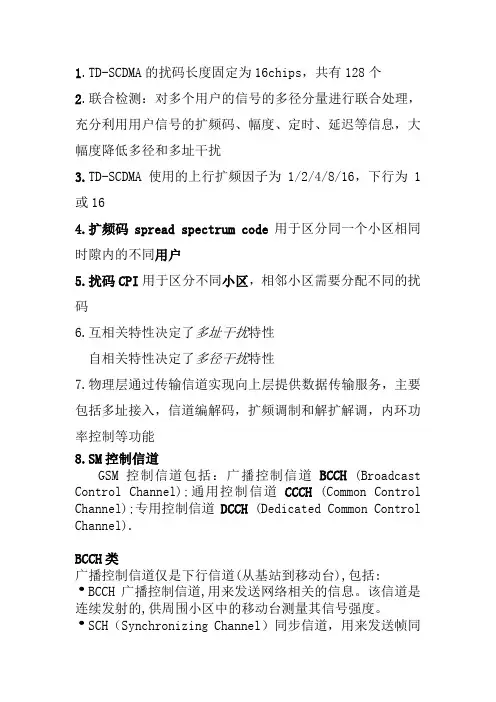

1.TD-SCDMA的扰码长度固定为16chips，共有128个

2.联合检测：对多个用户的信号的多径分量进行联合处理，充分利用用户信号的扩频码、幅度、定时、延迟等信息，大幅度降低多径和多址干扰

3.TD-SCDMA使用的上行扩频因子为1/2/4/8/16，下行为1或16

4.扩频码spread spectrum code用于区分同一个小区相同时隙内的不同用户

5.扰码CPI用于区分不同小区，相邻小区需要分配不同的扰码

6.互相关特性决定了多址干扰特性

自相关特性决定了多径干扰特性

7.物理层通过传输信道实现向上层提供数据传输服务，主要包括多址接入，信道编解码，扩频调制和解扩解调，内环功率控制等功能

8.SM控制信道

GSM控制信道包括：广播控制信道BCCH (Broadcast

Control Channel);通用控制信道CCCH (Common Control

Channel);专用控制信道DCCH (Dedicated Common Control

Channel).

BCCH类

广播控制信道仅是下行信道(从基站到移动台),包括:

BCCH广播控制信道,用来发送网络相关的信息。该信道是连续发射的,供周围小区中的移动台测量其信号强度。

SCH（Synchronizing Channel）同步信道，用来发送帧同步信息。

FCCH（Frequency Control Channel）频率控制信道，发射载波同步信息。

CCCH类

通用控制信道类是双向的，即包括上行和下行两个方向：

RACH（Random Access Channel）随机接入信道是上行信道用于移动台接入系统。

PCH（Paging Channel）寻呼信道和AGCH（Access Granted

Channel）接入允许信道都是下行的，AGCH用于给MS分配资源，比如SDCCH。PCH用于系统寻呼移动台。PCH和AGCH从不同时使用。

TDR_测试原理及测试方法

TDR（Time-Domain Reflectometer）是一种测试电缆或导线中断、短路、开路等故障的仪器。它通过测量电缆上的回波信号的变化，以确定故障位置和类型。TDR是基于脉冲与反射原理进行测试的。以下是TDR测试原理及测试方法的详细解释。

1.测试原理：

TDR测试原理基于脉冲与反射原理。当脉冲信号传输到电缆或导线上时，会遇到不同介质的边界，如连接器、开路、短路或故障点。当信号遇到这些边界时，会产生反射，并返回到TDR上。通过测量这些反射信号的时间和强度，可以确定故障位置和类型。

2.测试方法：

（1）连接电缆：首先，需要将被测试的电缆正确连接到TDR的输入通道上。确保连接稳定，以免产生测试误差。

（2）设置参数：根据被测试电缆的特性和需求，设置合适的测试参数。包括脉冲宽度、采样率、测试范围等参数。

（3）发射脉冲：通过操作TDR，发射一个脉冲信号到电缆上。脉冲信号会沿着电缆传输，并在遇到边界时产生反射。

（4）接收信号：TDR接收到电缆上的反射信号，并将其显示在屏幕上。反射信号的强度和时间信息可以用于确定故障类型和位置。

（5）分析结果：根据屏幕上显示的反射信号，可以定性地判断故障类型。例如，反射信号的幅度变化大且在一点上出现尖峰，可能表示存在短路故障；反射信号的幅度变化小且持续较长，可能表示存在开路故障。 （6）确认故障位置：通过测量反射信号的时间信息，可以确定故障的距离。使用TDR的标尺或测量工具，可以准确地测量出故障点距离电缆起点的距离。

3.测试误差及解决方法：

（1）信号衰减：长距离的电缆会导致信号衰减，影响反射信号的强度和准确性。为了解决这个问题，可以使用信号放大器或延长电缆长度。

（2）多重反射：信号反射可能会在电缆上多次发生，导致多个反射信号叠加在一起。这会使得故障点的准确判断变得困难。一种解决方法是减少脉冲宽度，以增加反射信号之间的时间间隔。

tdr测试原理

TD-R (Time-Domain Reflectometry) 测试原理

引言：

TD-R (Time-Domain Reflectometry) 是一种广泛应用于电信、电力和计算机网络中的测试原理。通过使用短脉冲信号在传输线上传输并测量反射波形，可以准确测量信号的时延和反射系数。本文将介绍TD-R测试的原理、应用和优点。

1. TD-R测试原理

TD-R测试的核心原理是基于时域反射信号的测量。TD-R发送一个短脉冲信号到测试线上，然后测量从线路末端反射回来的反射波形。该反射波形的特征包含了线路的特性，包括任何可能的断路、短路或其他问题。

2. TD-R测试应用

2.1 电信行业

在电信行业中，TD-R测试被广泛用于光纤和铜线缆的故障检测和定位。通过测量线路的反射波形，可以准确确定故障的位置，提高维修效率。此外，TD-R测试还可用于光纤和铜线缆的端口质量评估以及网络工程师的项目验证。

2.2 电力行业 在电力行业中，TD-R测试可用于定位输电和配电线路中的故障和损耗。通过测量线路的反射波形，可以确定导线的连接问题，例如高阻抗、接触问题等。此外，TD-R测试还可用于测量电缆长度、确定信号波速和衰减等。

2.3 计算机网络

在计算机网络中，TD-R测试常用于局域网(LAN)和广域网(WAN)中的电缆故障诊断。通过测量线路的反射波形，可以快速确定故障点，例如断路、短路和插头问题。此外，TD-R测试还可用于评估网络质量，并帮助确定网络拓扑结构和电缆布线。

3. TD-R测试的优点

3.1 高精度测量

TD-R测试可以提供高精度的时延和反射系数测量，帮助用户准确定位和解决线路中的问题。

3.2 高效快速

TD-R测试使用短脉冲信号，测试时间短，能够快速识别故障点，并提高故障处理的效率。

3.3 非侵入性

TD-R测试非常便捷，无需对线路进行任何干扰或破坏，可在线路正常工作时进行测试。

结论： TD-R测试原理基于时域反射信号的测量，广泛应用于电信、电力和计算机网络等领域。通过测量反射波形，TD-R测试可以准确测量信号的时延和反射系数，帮助用户定位和解决线路中的问题。TD-R测试具有高精度、高效快速和非侵入性等优点，逐渐成为了各个行业中必备的测试方法。

tdr使用方法

TDR使用方法

一、TDR简介

TDR（Time Domain Reflectometry）是一种常用的电缆故障检测和定位技术，其原理是通过测量电缆中脉冲信号的反射波形，来判断电缆中的故障位置。TDR广泛应用于电力、通信、铁路等领域，对于保障设备正常运行和及时修复故障具有重要意义。

二、TDR使用步骤

1. 准备工作

在使用TDR之前，需要进行一些准备工作。首先，检查TDR设备的状态，确保其正常工作。其次，选择合适的测试电缆，并清理电缆两端的接头和连接器，保证连接的牢固和良好的信号传输。

2. 连接电缆

将TDR设备与待测试的电缆连接。通常情况下，TDR设备会提供多种接口，可以根据电缆类型选择合适的接口。确保连接牢固，并避免弯曲或扭曲电缆，以免影响测量结果。

3. 设置参数

根据实际情况，设置TDR设备的参数。主要包括脉冲宽度、采样速率、测试范围等。一般情况下，脉冲宽度越短，测试的精度越高，但对于较长的电缆，可能需要增加脉冲宽度以获得足够的信号反射。

4. 进行测量

开始进行TDR测量。启动TDR设备，发送脉冲信号到待测试的电缆中。TDR设备会记录电缆中的信号反射，并绘制出反射波形图。根据反射波形图，可以判断出电缆中的故障位置。

5. 分析结果

根据TDR设备绘制的反射波形图，分析电缆中的故障情况。常见的故障包括开路、短路、接地、电缆断裂等。根据波形图上的特征，可以判断出故障的位置和性质。

6. 故障定位

根据分析结果，确定故障的具体位置。可以通过测量电缆两端的距离、计算信号传播速度等方法，来精确定位故障位置。对于较长的电缆，可能需要多次测量以缩小故障范围。

7. 故障修复

根据故障的性质和位置，采取相应的修复措施。对于开路或断裂的情况，需要找到故障点并修复；对于短路或接地的情况，需要排除故障并进行绝缘处理。修复后，可以重新进行TDR测量，以确认故障是否已经解决。

三、TDR使用注意事项
