施工升降机 施工方案

1

SC200/200型施工升降机

施工升降机安装、拆除方案

长兴湾16#地项目部

2011年3月20日

2

总 则

SC200/200型施工升降机基础根据使用总高度以及土壤耐压力而定基础图中各项尺寸。此外，混凝土基础的施工还必须符合当地的有关安全法规及通过特种设备的安全检测。

一、工程名称：

长兴湾16#地6#-10#楼

二、工程概况：

本工程为框架结构，6#、7#楼地上16层，地下一层，8#、9#楼地上17层，地下一层，10#楼地上15层，总建筑面积40548.35M2。

三、基础计算

1．基础计算

计算简图取四个地脚孔中心所围面积，简图如下：

3

图1

升降机有四个工况：正常工作状态，安装状态，事故状态，非工作状其中以正常工作状态中轿厢在底部的工况对基础最为不利，此时基础承载：

N =（G吊笼重 + G底笼 + G导轨架总重 + G对重 + G额定载重）×1.4

=(30+24+58+25+40)×1.4

=247.8KN

M = M风 + M吊笼重+ M 额定载重

此三项按一次超静定计算下端处 ：

M风 = 81×q风×L2

= 81×0.2×92

=2.03 mKN

4 M 吊笼重+ M 额定载重=21M0 (1- 3))3(22LL

=21 (26  1.108) (1-43)

=3.6 mKN

M=2.03+3.6=5.63 mKN

根据以上外载N 、M作以下验算：

2．底面积验算

D  PGN式中:

N=247.8KN

G----基础混凝土重

G=VR=2.50.253.85.6=133 KN

[P]---- 基础允许承载能力 一般为100mKN

P=DGN=8.36.51338.247=17.89KN< [P]

3．基础底面上的应力

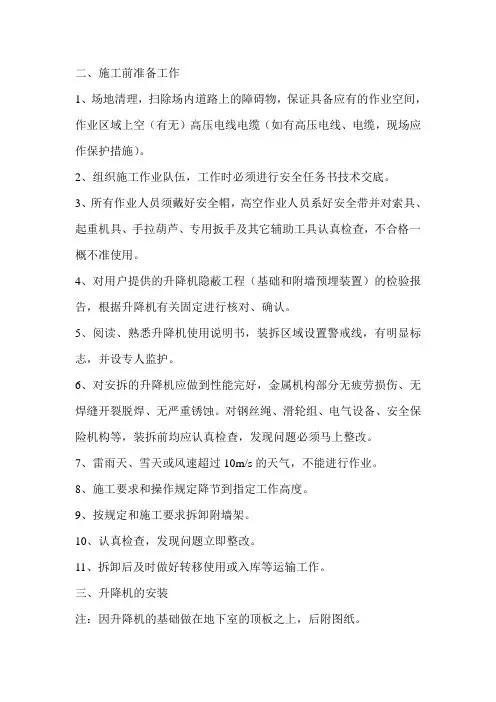

二、施工前准备工作

1、场地清理，扫除场内道路上的障碍物，保证具备应有的作业空间，作业区域上空（有无）高压电线电缆（如有高压电线、电缆，现场应作保护措施）。

2、组织施工作业队伍，工作时必须进行安全任务书技术交底。

3、所有作业人员须戴好安全帽，高空作业人员系好安全带并对索具、起重机具、手拉葫芦、专用扳手及其它辅助工具认真检查，不合格一概不准使用。

4、对用户提供的升降机隐蔽工程（基础和附墙预埋装置）的检验报告，根据升降机有关固定进行核对、确认。

5、阅读、熟悉升降机使用说明书，装拆区域设置警戒线，有明显标志，并设专人监护。

6、对安拆的升降机应做到性能完好，金属机构部分无疲劳损伤、无焊缝开裂脱焊、无严重锈蚀。对钢丝绳、滑轮组、电气设备、安全保险机构等，装拆前均应认真检查，发现问题必须马上整改。

7、雷雨天、雪天或风速超过10m/s的天气，不能进行作业。

8、施工要求和操作规定降节到指定工作高度。

9、按规定和施工要求拆卸附墙架。

10、认真检查，发现问题立即整改。

11、拆卸后及时做好转移使用或入库等运输工作。

三、升降机的安装

注：因升降机的基础做在地下室的顶板之上，后附图纸。 升降机的主要安装顺序：

基础准备→附墙预埋件→底架、基础节安装→防护围栏安装→标准节等附墙架安装→吊笼安装→头架、对重装置的安装→电气安装、调整→整机的安装、测试

（详细安装工艺参照升降机的安装工艺卡）

（一）围栏与吊笼的安装

1、将基础表面清扫干净，将地脚螺栓安装好；

2、在地脚螺栓处底盘和基石间垫入不同厚度的钢板垫片用以调整导轨架的垂直度；

3、用经纬仪测量导轨架的垂直度，保证导轨架的各个主管在两个方向上的垂直度（1/1000）；

4、导轨架调整垂直后，压紧4个地脚螺栓；

5、同上一样调整围栏门框的垂直度，压紧其余的地脚螺栓；

6、安装缓冲弹簧；

7、将另一半部分的围栏与前半部分用螺栓连接起来；

长沙天健·芙蓉盛世（一期）3、4、5栋外用电梯施工方案

深圳市政总公司3、4、5栋项目部 第 1 页 共 14 页 1.编制依据

1.1天健·芙蓉盛世施工组织设计

1.2天健·芙蓉盛世施工图纸

1.3建筑地基基础工程施工质量验收规范GB50202-2002

1.4建筑机械使用安全技术规程JGJ33-2001

1.5 SC和SSD系列施工升降机安装说明书

2.分项工程概况

本工程处于粮食仓库内，三、四、五栋工程位于芙蓉盛世一期工程中心位置，西北边有六栋和九栋两栋相邻建筑，南边紧邻一栋、二栋建筑，东向为芙蓉路，西向紧靠粮食仓库宿舍区，根据建设单位要求，地下室负一层及负二层以设计图纸的后浇带设置的位置区分各自的施工区域，±0.000以上以主楼与群楼之间的变形缝区分各个施工单位的施工段。因此，三栋、四栋、五栋建筑物的施工区域极其狭窄，如何合理进行施工平面的布置、垂直运输设备的运输及安装，材料的堆放与制作以及材料的进出施工场地，保证施工车辆的运输道路的通畅，人员的组织施工和各个兄弟单位配合协调等是本工程的重点与难点之一。因此在施工中如何确保工作秩序，防止扰民，如何保证工期、质量目标实现是本工程的重点。

主体结构及装修阶段施工时，垂直运输机械采用SC200/200 和SSD60/60A施工升降机共二台配合施工。根据施工现场的场地情况及建筑物的平面位置，确定3、4#楼的施工电梯安装于建筑物北侧3-14～3-16轴之间，距3-m轴3000mm，由阳台进入室内；5#楼的快速提升机安装于建筑物南侧5-7～5-10轴之间，距5-A轴2800mm，由阳台进入室内；外用电梯安装高度为60m（-1.30～58.2m，计40节标准节）。3、4#楼外用电长沙天健·芙蓉盛世（一期）3、4、5栋外用电梯施工方案

深圳市政总公司3、4、5栋项目部 第 2 页 共 14 页 梯基础平面尺寸为4200×3800mm， 5#楼外用电梯基础平面尺寸为2000×2000mm。塔楼的外用电梯基础坐落于车库顶板上。基础板厚200mm（局部做350mm，配筋：面筋C12@120 ，底筋C16@120）厚，混凝土标号为C40。

剪刀式车升降机施工方案

1. 简介

剪刀式车升降机（Scissor Lift）是一种常用于工地和车间等场所的升降设备，可以提供垂直升降功能，用于搬运和安装重物。本文档将介绍剪刀式车升降机的施工方案。

2. 设备准备

在进行剪刀式车升降机施工前，需要准备以下设备和工具：

• 剪刀式车升降机：根据实际需求选择合适的型号和规格。

• 安全带：用于提供操作人员的安全保护。

• 工具箱：包括螺丝刀、扳手、电气测试工具等。

• 施工材料：如螺丝、扣板等，用于固定和组装升降机。 3. 施工前安全措施

在进行剪刀式车升降机施工前，必须遵守以下安全措施：

• 安全带必须正确佩戴并牢固连接到安全点上。操作人员必须接受相关安全培训并严格遵守操作规程。

• 确保升降机的周围区域清空，移除障碍物和杂物，以防止意外碰撞或倾倒。

• 检查升降机的电源和控制系统，确保正常运行，防止电气故障导致事故发生。

4. 施工步骤

4.1 安装剪刀式车升降机

1. 将升降机移至施工现场，并选择合适的位置进行安装。

2. 使用螺丝和扣板将升降机固定在地面上，确保牢固和稳定。

3. 连接升降机的电源，并将控制线缆连接到控制盒。 4.2 操作剪刀式车升降机

1. 仔细阅读升降机的操作手册，了解各个控制按钮的功能和使用方法。

2. 掌握升降机的上升、下降、停止等操作，确保能够熟练使用。

3. 在操作前，检查升降机的工作状态和安全装置，确保正常运行。

4. 操作人员必须佩戴安全带，并确保安全带连接到安全点上。

5. 使用升降机时，要保持平稳和缓慢的速度，避免急停急启或急速上升下降。

4.3 施工结束

1. 施工结束后，将升降机移回存放位置。

2. 切断升降机的电源，并将控制线缆拆除。 3. 检查升降机的螺丝和扣板是否固定完好，如有松动或损坏应及时修复。

4. 清理工作现场，确保安全和整洁。

5. 安全注意事项

在进行剪刀式车升降机施工时，务必注意以下安全事项：
