燃气灶选型开孔尺寸表

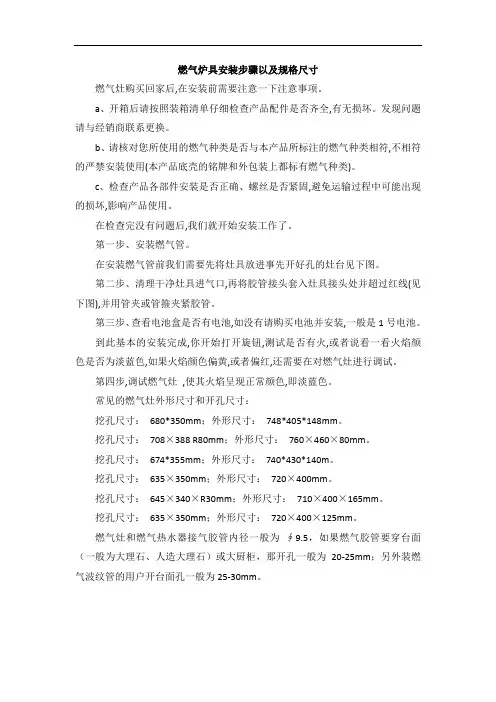

燃气炉具安装步骤以及规格尺寸

燃气灶购买回家后,在安装前需要注意一下注意事项。

a、开箱后请按照装箱清单仔细检查产品配件是否齐全,有无损坏。发现问题请与经销商联系更换。

b、请核对您所使用的燃气种类是否与本产品所标注的燃气种类相符,不相符的严禁安装使用(本产品底壳的铭牌和外包装上都标有燃气种类)。

c、检查产品各部件安装是否正确、螺丝是否紧固,避免运输过程中可能出现的损坏,影响产品使用。

在检查完没有问题后,我们就开始安装工作了。

第一步、安装燃气管。

在安装燃气管前我们需要先将灶具放进事先开好孔的灶台见下图。

第二步、清理干净灶具进气口,再将胶管接头套入灶具接头处并超过红线(见下图),并用管夹或管箍夹紧胶管。

第三步、查看电池盒是否有电池,如没有请购买电池并安装,一般是1号电池。

到此基本的安装完成,你开始打开旋钮,测试是否有火,或者说看一看火焰颜色是否为淡蓝色,如果火焰颜色偏黄,或者偏红,还需要在对燃气灶进行调试。

第四步,调试燃气灶 ,使其火焰呈现正常颜色,即淡蓝色。

常见的燃气灶外形尺寸和开孔尺寸：

挖孔尺寸： 680*350mm；外形尺寸： 748*405*148mm。

挖孔尺寸： 708×388 R80mm；外形尺寸： 760×460×80mm。

挖孔尺寸： 674*355mm；外形尺寸： 740*430*140m。

挖孔尺寸： 635×350mm；外形尺寸： 720×400mm。

挖孔尺寸： 645×340×R30mm；外形尺寸： 710×400×165mm。

挖孔尺寸： 635×350mm；外形尺寸： 720×400×125mm。

燃气灶和燃气热水器接气胶管内径一般为 ∮9.5，如果燃气胶管要穿台面（一般为大理石、人造大理石）或大厨柜，那开孔一般为20-25mm；另外装燃气波纹管的用户开台面孔一般为25-30mm。

650360

品牌型号长（外）宽（外）厚（外）长（内）宽（内）厚（内）长（余）宽（余）LS可选

樱花D0773041064035090608050Y

美的JZ*-QL305B72040515064534011075657045Y

华帝i10004A758410146680350110786010850N

老板JZY-7B16720420160596354124667060Y

樱花JB1672040062534095607040Y

老板9B28760450162703403574711090N

德意760440690400704011080N

00-650-360N

00-650-360N

00-650-360N

00-650-360N

00-650-360N

00-650-360N

00-650-360N

00-650-360N

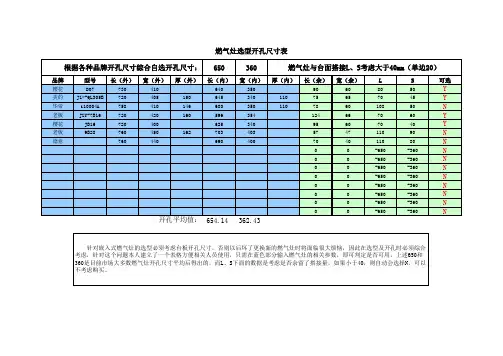

654.14362.43燃气灶选型开孔尺寸表

根据各种品牌开孔尺寸综合自选开孔尺寸：燃气灶与台面搭接L、S考虑大于40mm（单边20）

针对嵌入式燃气灶的选型必须考虑台板开孔尺寸，否则以后坏了更换新的燃气灶时将面临很大烦恼，因此在选型及开孔时必须综合考虑，针对这个问题本人建立了一个表格方便相关人员使用，只需在蓝色部分输入燃气灶的相关参数，即可判定是否可用。上述650和360是目前市场大多数燃气灶开孔尺寸平均后得出的，而L、S下面的数据是考虑是否余留了搭接量，如果小于40，则自动会选择N，可以不考虑购买。开孔平均值：

燃气灶开孔尺寸标准范围

燃气灶开孔尺寸标准是安装燃气灶的重要准则，它既可以保证安全又能提高燃气灶的使用效果。燃气灶开孔尺寸标准一般是按照燃气灶类型不同而有所区别。

首先，外壳开孔尺寸定义了燃气灶外壳的尺寸标准，以便安装燃气灶。一般情况下，外壳开孔尺寸不小于燃气灶外壳的宽度的1.5倍，不大于其宽度的2倍，以防止安装时外壳破损，保证安装质量。

其次，进气口尺寸标准定义了燃气灶的进气口尺寸，以保证燃气灶正常使用。一般情况下，进气口尺寸应不小于燃气灶进气口尺寸的1.2倍，不大于其尺寸的1.5倍，以防止燃气灶运行中压力过大破坏燃气灶。

最后，排气口尺寸标准定义了燃气灶的排气口尺寸，以保证燃气灶正常使用。一般情况下，排气口尺寸应不小于燃气灶排气口尺寸的1.2倍，不大于其尺寸的1.5倍，以防止燃气灶运行中排气不良，有毒气体污染室内空气。

燃气灶开孔尺寸标准是燃气灶安装的重要准则，它可以保证安全，提高燃气灶的使用效果，并可以防止燃气灶运行中出现问题。因此，在安装燃气灶时，应严格按照燃气灶开孔尺寸标准进行安装，以确保安全。

98系列油烟机

型号外型尺寸开孔尺寸型号外型尺寸

QAS-98-S750*430*130670*360 R50CXW-200-T858900*510*560

QAS-98-T750*430*146655*353 R45CXW-200-T788900*510*550

QAS-98-C750*430*135700*400 R105CXW-200-TF01900*500*550

QAS-98-A8720*410*120655*353 R45CXW-200-T767900*520*615

QAS-98-G11750*430*140644*318 R52CXW-200-TA1900*520*600

QAS-98-G5720*400*105644*318 R52CXW-200-TF08900*510*560

QAS-98-K3720*400*140644*318 R52CXW-200-T789900*510*580

QAS-98-K720*400*105644*318 R52CXW-200-T799900*520*575

QAS-98-A8CXW-200-TJ1795*370*988

108系列

QAS-108F消毒柜

QAS-108D780*450*157700*400 R18型号外型尺寸开孔尺寸

QAS-108G780*450*155655*353 R45ZTD100K-S1595*610*450565*580

QAS-108B780*450*150655*353 R45ZTD100K-S2595*610*450565*580

QAS-108C750*430*152655*353 R45WTD100K-W1630*595*450615*555

QAS-108T780*450*150655*353 R45ZTD110-05A600*650*450560*635

88系列ZTD110-04D2600*650*450560*635

QAS-88-D2780*450*134700*400 R105ZTD90K-02595*610*450565*575
