一. 极限与配合
二. 形状和位置公差
三. 零件公差的设置
四. 尺寸链
一. 极限与配合.
1. 术语与定义
1.1偏差
1.1.1 零线---在极限与配合图解中,表示根本尺寸的一条直线.以其为基准确定偏差和公差;
1.1.2 偏差---某一尺寸(实际尺寸,极限尺寸等)减其根本尺寸所得的代数差;
1.1.3 极限偏差---上偏差和下偏差;
a. 上偏差---最大极限尺寸减其根本尺寸所得代数差;
b. 下偏差---最小极限尺寸减其根本尺寸所得代数差.
1.1.4 根本偏差---确定公差带相对零线位置的那个极限偏差,它可以是上偏差或下偏差,一般为靠近零线的那个偏差. -
.
- .word.zl.
( 图一 )
1.2 公差
1.2.1 尺寸公差---最大极限尺寸减最小极限尺寸之差,或上偏差减去下偏差之差.公差是尺寸允许的变动量,是一个没有符号的绝对值.
1.2.2 标准公差---极限与配合制中,所规定的任一公差. 〞IT〞为〞国际公差〞的符号.
1.2.3 标准公差等级---极限与配合制中,同一公差等级对所有根本尺寸的一组公差被认为具有同等准确程度,例: IT 7
1.2.4公差带---在公差带图解中,由代表上偏差和下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的一个区域,由公差大小和其相对零线的位置来确定.
1.3
配合
1.3.1 间隙---孔的尺寸减去相配合的轴的尺寸之差为正.
a. 最小间隙---在间隙配合中,孔的最小极限尺寸减轴的最大极限尺寸之差.
b. 最大间隙---在间隙配合或过度配合中孔的最大极限尺寸减轴的最小极限尺寸之差.
1.3.2 过盈---孔的尺寸减去相配合的轴的尺寸之差为负.
a. 最小过盈---在过盈配合中,孔的最大极限尺寸减轴的最小极限尺寸之差
b. 最大过盈---在过盈配合或过度配合中,孔的最小极限尺寸减轴的最大极限尺寸之差 -
.
- .word.zl. 1.3.3 配合---根本尺寸一样的,相互结合的孔和轴公差带之间的关系.
a. 间隙配合---具有间隙(包括最小间隙等于零)的配合.
b. 过盈配合---具有过盈(包括最小过盈等于零)的配合.
c. 过渡配合---可能具有间隙或过盈的配合.
1.4 极限尺寸判断原那么
1.4.1 最大实体极限---对应于孔或轴最大实体尺寸的那个极限尺寸,即轴的最大极限尺寸
孔的最小极限尺寸.
最大实体尺寸是孔或轴具有的允许的材料量为最多时状态下的极限尺寸. 1.4.2 最小实体极限---对应于孔或轴最小实体尺寸的那个极限尺寸,即轴的最小极限尺寸 孔的最大极限尺寸.
最小实体尺寸是孔或轴具有的允许的材料量为最少时状态下的极限尺寸.
( 图二 )
-
.
- .word.zl. ( 图三 )
( 图四 )
( 图五 )
2.根本规定
2.1 表示
2.1.1 公差带的表示---公差带用根本偏差的字母和公差等级的数字表示.
例如:H7 ,h8.
2.1.2 注公差尺寸的表示:
注公差的尺寸用根本尺寸后跟所要求的公差带或(和)对应的偏差值表示.
例如: ψ35 H7 35+0.25
ψ35 h8 45-0.15
2.1.3 配合的表示---配合用一样的根本尺寸后跟孔,轴公差带表示.孔或轴用分数形式表示ψ35 H7/g6.
2.2 注公差尺寸的解释.
2.2.1 公差标准按GB/T4249的工件.
a. 线性尺寸公差---线性尺寸公差仅控制要素的局部实际尺寸(两点法测量),不控制要素本身的形状误差(如圆柱要素的圆度和轴线直线度误差或平行平面要素的平面度误差).尺寸公差也不能控制单一要素的几何相关要素.
b. 包容要求---结合零件具有配合功能的单一要素,不管是圆柱外表还是两平行外表,图样上应在其尺寸极限偏差或公差带代号之后加注符号〞○E〞,0 0 -
.
- .word.zl. 这说明尺寸和形状彼此相关,并且不能超越以工件最大实体尺寸形成的理想包容面.
2.2.2 公差际注不按GB/T 4249的工件.
a.对孔---与实际孔外表内接的最XX想圆柱体直径应不小于孔的最大实体极限,孔上任何位置的最大直径应不超出孔的最小实体极限;
b.对轴---与实际轴外表外接的最小理想圆柱体直径应不大于轴的最大实体极限,轴上任何位置的最小直径应不小于轴的最小实体极限.即如果工件处处位于最大实体极限,那么该工件将具有理想的圆和直线,即理想圆柱.除另有规定外,在上述要求的条件下,理想圆柱误差可到达给定的直径公差的全值.
3 标准公差与根本偏差.
3.1 标准公差值与根本尺寸是按根本尺寸段计算的,为减少公差数目,统一标准公差值进展了尺寸分段.对于每一个尺寸段中不同的根本尺寸,同一公差等级的标准公差值都相等.
3.2 标准公差
国标上规定根本尺寸到500mm内规定共20个标准公差等级.根本尺寸大于500~3150内规定共18个标准公差等级.
3.3 根本偏差
轴的根本偏差和孔的根本偏差.
轴的根本偏差---一般是最靠近零线的那个极限偏差.

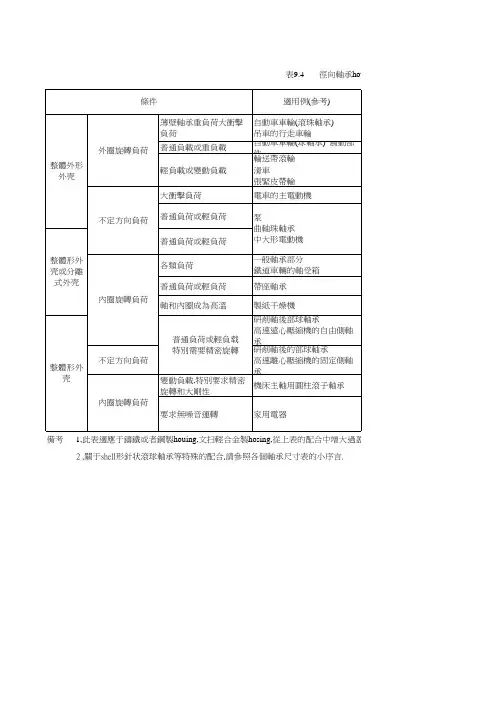

4. 公差带和配合的选择
4.1 规定和标准化公差带和配合,可优化力量品种及规格.
4.2 线性尺寸
线性尺寸的一般公差系指在一般加工条件下可保证的公差,采用一般公差的尺寸,尺寸后不注出极限偏差.
二, 形状及位置公差.
1. 形位公差分类和工程
分类 工程 符号 有无基准要求
形状 形状 直线度 无
平面度 无
圆度 ○ 无
圆柱度 |○| 无 -
.
- .word.zl. 形状或位置 轮廓 线轮廓度 有或无
面轮廓度 ○ 有或无
位置 定向 平行度 ｜｜ 有
垂直度 ┴ 有
倾斜度 ∠ 有
定位 位置度 有或无
同轴(同心)度 有
对称度 有
跳动 圆跳动 有
全跳动 有
2. 形位公差的术语与定义.
2.1 要素
2.1.1 要素---构成零件几何特征的点﹑线﹑面.
2.1.2 理想要素---具有几何意义的要素.
实际要素---零件上实际存在的要素.
基准要素---用来确定被测要素方向或(和)位置的要素.
被测要素---给出了形状或(和)位置公差的要素.分为单一要素和关联要素.
单一要素---仅对其本身给出形状公差要求的要素,即一个点,一个圆柱面,一个平面,轴线和中心平面等.
关联要素---对其它要素有功能关系的要素.
轮廓要素---组成轮廓的点﹑线﹑面.
中心要素---与要素有对称关系的点﹑线﹑面.如轴线,中心线,中心平面和中心点等.
2.2 形位公差
2.2.1 形状公差---单一实际要素的形状所允许的变动全量(有基准要求的轮廓度除外)
形状公差是图样上给定的,如测得零件实际形状误差小于形状公差值,那么零件的形状合格. -
.
- .word.zl. 2.2.2 位置公差---关联实际要素的位置对基准所允许的变动全量.
位置公差是图样上给定的,如测得零件实际位置误差小于位置公差值,那么零件的位置合格.
2.2.3 零形位公差---被测要素采用最大实体要求或最小实体要求时,其给出的形位公差值为零.
2.2.4
定向公差---关联实际要素对基准在方向上允许的变动全量.
