室外管道施工技术交底

室外雨、污排水管道技术交底

单位工程名称 诚兴建司东方玻璃厂12万T项目

分部分项工程名称 室外雨污排水工程

施工班组 室外附属施工队

交底内容

交底内容 ㈠ 沟槽

⒈ 沟槽槽底净宽，按管外径加大600㎜

⒉ 开挖沟槽，应严格控制基底高程。槽底如有坚硬物体必须清除，用砂石换填处理。

⒊ 雨季施工时，应缩短开槽长度，且成槽快、回填快，采取防泡槽措施。

㈡ 基础

⒈ 沟槽底土质较好、无地下水、非车行道下时，基础为一层厚度为100㎜的砂基础，沟槽底土质较差、有地下水、车行道下时，基础为一层厚度200㎜的砂石基础。

⒉ 管道基础支承角，槽底土质较好、无地下水、非车行道下时，作120°砂垫层基础，沟槽底土质较差、有地下水、车行道下时，作120°砼基础。

㈢ 管道安装及连接

⒈ 管道安装采用人工安装，槽深不大时由人工抬管入槽，槽深较大或管径较大时，用麻绳索溜管入槽，依次平稳放在基础管位上。禁止用钢丝绳索或将管材翻滚抛入槽中。

⒉ 承接口管安装，插口插入方向与水流方向一致，由低点向高点依次安装。

⒊ 调整管材长短用手锯切割，断面应垂直平整，不应有损坏。

⒋ 接头连接前，先检查胶圈是否配套完好，确认胶圈安放位置及插口插入深度。连接作业时，将承插口内外工作面用棉纱清理干净，不得有泥土等杂物。承插口连接时，小口径用人力，在管端部放置木挡板，用撬棍将管材沿对准的轴线徐徐插入承口内，逐节依次安装。管径大于400mm的管道，用麻绳系住管材用手动葫芦等借力工具安装，禁止使用施工机械强行推管。

⒌ 雨季施工为防止管材漂浮，可先回填到管顶以上一倍管径的覆土高度。

㈣ 回填

⒈ 基础底至管基支承角范围内用中、粗砂填充密实，与管壁紧密接触。

⒉ 支承角以上至管顶以上400㎜范围内，用中、粗砂或良质土。

⒊ 管道位于车行道下时，用中、粗砂将砼支承角部位填充密实，并用中、粗砂分层回填到管顶以上400㎜，再往上回填良质原土。

中铁五局集团建筑工程有限责任公司

1 室外给水排水管道安装技术交底

施工单位：中铁五局集团建筑工程有限责任公司 编号：

工程名称 新建新建哈尔滨至佳木斯铁路工程 工 种 管道工

交底部位 室外给排水 交底时间 年 月 日

交底内容：

1、施工准备

1.1 材料设备要求：

① 给水球墨铸铁管、PE管及管件规格品种应符合设计要求，并有出厂合格证。

② 排水管HDPE双壁波纹管、钢筋砼管、压力排水PE管及管件规格型号应符合设计要求，并有出厂合格证明。

③ 其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。

1.2 主要机具：

① 机具：套丝机、砂轮机、砂轮锯、试压泵、电气焊工具等。

② 工具：手锤、捻凿、钢锯、套丝扳、大锤、倒链、管钳、大绳、铁锹、铁镐、水平尺等。

2、操作工艺

2.1 管沟开挖施工

① 管沟开挖前，必须对开挖沿的线既有管线进行核实，确认不影响既有管线后方可施工。如开挖区域有平行或交叉管线时，须在安全施工范围内进行人工挖探沟作业，在确认既有管线的准确标高、走向及用途后，再按照现场安全人员和技术人员认可的施工方案进行开挖，在临近或既有线内杜绝盲目开挖。

② 各站房土质情况及开挖坡度：

序号 站房 土质情况 开挖坡度

1 佳木斯西站（填土层） 石渣、粉尘 1:0.75

2 宏克力站（填土层） 粘性土、砂类土 1:0.5

3 依兰站（填土层） 石渣、砂类土 1:0.75

4 达连河站（填土层） 粘性土、砂类土 1:0.5

5 方正站（填土层） 黏土、粉质黏土、粉砂、细砂、粗砂 1:0.5

6 双龙湖站（原土层） 粘性土、砂类土 1:0.33

7 得莫利站（原土层） 黏土、粉质粘土、粉土、角砾、片岩 1:0.33

8 高楞站（填土层） 黏土、粉质粘土、粉土、角砾、片岩 1:0.5

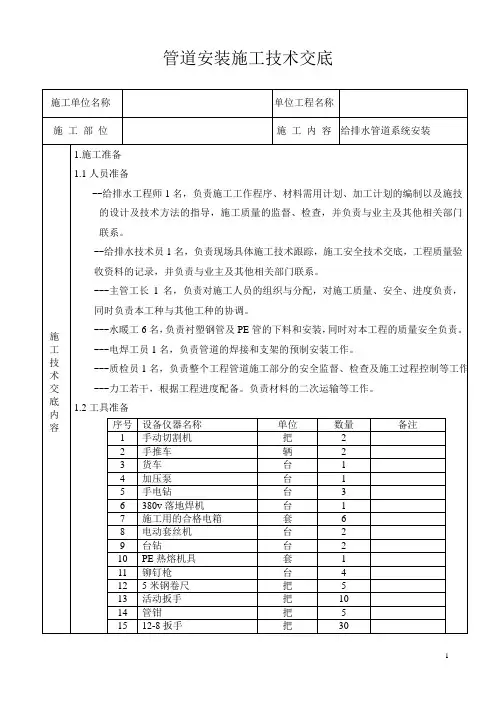

1 管道安装施工技术交底

施工单位名称 单位工程名称

施 工 部 位 施 工 内 容 给排水管道系统安装

施

工

技

术

交

底

内

容

1.施工准备

1.1人员准备

--给排水工程师1名，负责施工工作程序、材料需用计划、加工计划的编制以及施技的设计及技术方法的指导，施工质量的监督、检查，并负责与业主及其他相关部门联系。

--给排水技术员1名，负责现场具体施工技术跟踪，施工安全技术交底，工程质量验收资料的记录，并负责与业主及其他相关部门联系。

---主管工长1名，负责对施工人员的组织与分配，对施工质量、安全、进度负责，同时负责本工种与其他工种的协调。

---水暖工6名，负责衬塑钢管及PE管的下料和安装，同时对本工程的质量安全负责。

---电焊工员1名，负责管道的焊接和支架的预制安装工作。

---质检员1名，负责整个工程管道施工部分的安全监督、检查及施工过程控制等工作。---力工若干，根据工程进度配备。负责材料的二次运输等工作。

1.2工具准备

序号 设备仪器名称 单位 数量 备注

1 手动切割机 把 2

2 手推车 辆 2

3 货车 台 1

4 加压泵 台 1

5 手电钻 台 3

6 380v落地焊机 台 1

7 施工用的合格电箱 套 6

8 电动套丝机 台 2

9 台钻 台 2

10 PE热熔机具 套 1

11 铆钉枪 台 4

12 5米钢卷尺 把 5

13 活动扳手 把 10

14 管钳 把 5

15 12-8扳手 把 30 2 16 氧气乙炔 套 2

1.3材料

---加压水泵、衬塑钢管、PE管、球墨铸铁管、UPVC管、阀门等

1.3.1进场检查验收

---管道及阀门进场时要按照材料进场验收程序进行验收，参与各方要进行签字认可。严禁不合格的材料或设备进入施工现场，以保证工程的顺利进行！

1.3.2管道存放及标识

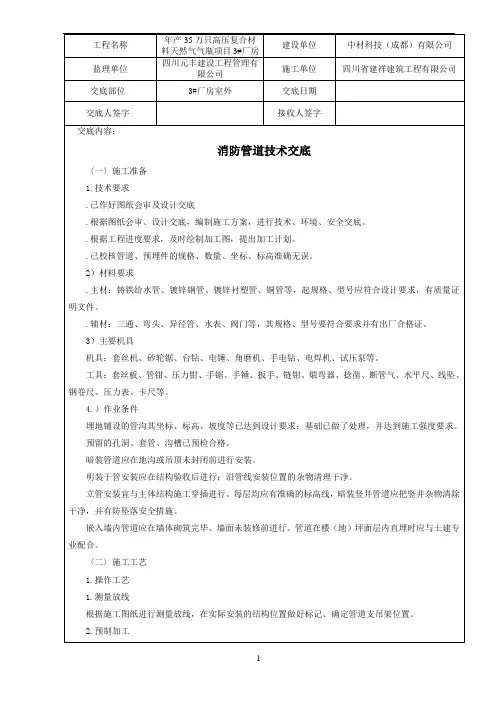

1 工程名称 年产35万只高压复合材料天然气气瓶项目3#厂房 建设单位 中材科技（成都）有限公司

监理单位 四川元丰建设工程管理有限公司 施工单位 四川省建祥建筑工程有限公司

交底部位 3#厂房室外 交底日期

交底人签字 接收人签字

交底内容：

消防管道技术交底

〈一〉施工准备

1.技术要求

.已作好图纸会审及设计交底

.根据图纸会审、设计交底，编制施工方案，进行技术、环境、安全交底。

.根据工程进度要求，及时绘制加工图，提出加工计划。

.已校核管道、预埋件的规格、数量、坐标、标高准确无误。

2）材料要求

.主材：铸铁给水管、镀锌钢管、镀锌衬塑管、铜管等，起规格、型号应符合设计要求，有质量证明文件。

.辅材：三通、弯头、异径管、水表、阀门等，其规格、型号要符合要求并有出厂合格证。

3）主要机具

机具：套丝机、砂轮锯、台钻、电锤、角磨机、手电钻、电焊机、试压泵等。

工具：套丝板、管钳、压力钳、手锯、手锤、扳手、链钳、煨弯器、捻凿、断管气、水平尺、线坠、钢卷尺、压力表、卡尺等。

4.）作业条件

埋地铺设的管沟其坐标、标高、坡度等已达到设计要求；基础已做了处理，并达到施工强度要求。

预留的孔洞、套管、沟槽已预检合格。

暗装管道应在地沟或吊顶未封闭前进行安装。

明装干管安装应在结构验收后进行；沿管线安装位置的杂物清理干净。

立管安装宜与主体结构施工穿插进行。每层均应有准确的标高线，暗装竖井管道应把竖井杂物清除干净，并有防坠落安全措施。

嵌入墙内管道应在墙体砌筑完毕、墙面未装修前进行。管道在楼（地）坪面层内直埋时应与土建专业配合。

〈二〉施工工艺

1.操作工艺

1.测量放线

根据施工图纸进行测量放线，在实际安装的结构位置做好标记、确定管道支吊架位置。

2.预制加工

1 工程名称 年产35万只高压复合材料天然气气瓶项目3#厂房 建设单位 中材科技（成都）有限公司

监理单位 四川元丰建设工程管理有限公司 施工单位 四川省建祥建筑工程有限公司
