卫星接收系统常见故障和处理方法

卫视接收系统故障判断及解决方法1卫星电视接收系统在接收使用过程中可能会出现故障，但只要运用卫星电视的相关知识和技术，就完全可以判断并解决遇到的故障。

卫星电视接收系统包括天线、高频头、卫星接收机、遥控器、智慧卡、接头、线缆；如是系统工程，还包括调制器、放大器、分配器等。

软件方面还有各种应用程序、各种参数。

每一个环节都可能出现故障，而且使用错误也可能被认为故障。

所以，正确判断故障和错误，才是最重要的。

（1）直观检查法用眼看、手摸、耳听、鼻闻等方法检查和判断故障部位。

直观检查又分冷检和热检两种。

冷检是设备不通电检查，打开机壳，观看保险丝及其他元件有无明显损坏现象，接插件有无脱落、脱焊等。

热检是通电检查，打开设备的电源开关。

此时手最好不要离开电源按钮，以便及时关断电源，仔细观察机内是否有打火、冒烟，闻一闻是否有焦味，听一听有无不正常的声音，摸一摸变压器等元件有无发热烫手。

这种方法特别适宜检查设备供电部分故障。

（2）旋钮、按钮检查法操作设备的旋钮、按钮，可大致判断故障发生的部位。

任何设备的旋钮或按键都与内部电路相连，操作设备本身的旋钮和按键，能反映内部电路的工作状态，如按卫星接收机频道选择按键，可判断电视节目是否正常；操作调制器的射频旋钮，可判断调制器射频输出是否正常。

（3）测量电压法用万用表电压档检查供电电压和各有关元件的电压，特别是关键点的电压。

直流电压的测量有静态和动态之分。

静态直流的测量可以判断直流供电回路是否正常，各晶体管导通与否；动态直流电压的测量，一般可以判断交流信号回路是否工作正常。

（4）测量电阻法通过测量元件的电阻值判断故障的部位。

（5）测量电流法用万用表的电流档测量设备总电流或晶体管的工作电流，以迅速判断故障部位。

（6）电平测量法对无信号、信号弱、交调、互调干扰等故障，均可用电平测量法。

根据场强仪测量信号的电平高低可以判断故障的部位。

（7）电路短路法当出现交流声干扰时，可用0．lμF的电容逐级将信号的输人端对地短路，短路到某一级交流声消失，则可断定故障就在前一级。

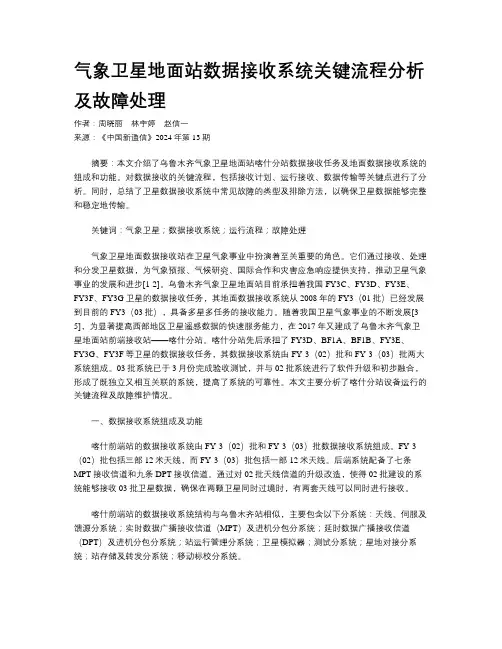

气象卫星地面站数据接收系统关键流程分析及故障处理作者：周晓丽林宇婷赵信一来源：《中国新通信》2024年第13期摘要：本文介绍了乌鲁木齐气象卫星地面站喀什分站数据接收任务及地面数据接收系统的组成和功能。

对数据接收的关键流程，包括接收计划、运行接收、数据传输等关键点进行了分析。

同时，总结了卫星数据接收系统中常见故障的类型及排除方法，以确保卫星数据能够完整和稳定地传输。

关键词：气象卫星；数据接收系统；运行流程；故障处理气象卫星地面数据接收站在卫星气象事业中扮演着至关重要的角色。

它们通过接收、处理和分发卫星数据，为气象预报、气候研究、国际合作和灾害应急响应提供支持，推动卫星气象事业的发展和进步[1-2]。

乌鲁木齐气象卫星地面站目前承担着我国FY3C、FY3D、FY3E、FY3F、FY3G卫星的数据接收任务，其地面数据接收系统从2008年的FY3（01批）已经发展到目前的FY3（03批），具备多星多任务的接收能力。

随着我国卫星气象事业的不断发展[3-5]，为显著提高西部地区卫星遥感数据的快速服务能力，在2017年又建成了乌鲁木齐气象卫星地面站前端接收站——喀什分站。

喀什分站先后承担了FY3D、BF1A、BF1B、FY3E、FY3G、FY3F等卫星的数据接收任务，其数据接收系统由FY-3（02）批和FY-3（03）批两大系统组成。

03批系统已于3月份完成验收测试，并与02批系统进行了软件升级和初步融合，形成了既独立又相互关联的系统，提高了系统的可靠性。

本文主要分析了喀什分站设备运行的关键流程及故障维护情况。

一、数据接收系统组成及功能喀什前端站的数据接收系统由FY-3（02）批和FY-3（03）批数据接收系统组成。

FY-3（02）批包括三部12米天线，而FY-3（03）批包括一部12米天线。

后端系统配备了七条MPT接收信道和九条DPT接收信道。

通过对02批天线信道的升级改造，使得02批建设的系统能够接收03批卫星数据，确保在两颗卫星同时过境时，有两套天线可以同时进行接收。

RTK常见故障及处理一、接收机开机时指示灯先亮后灭，接收机没有响应。

检查接收机电池电量，如果电量偏低，更换电池。

二、接收机无法接收GPS卫星信号，卫星指示灯不亮或快闪。

1.检查GPS天线电缆是否完好，是否有断针或弯针，如有问题更换其它GPS天线电缆；2.确保天线电缆连接到标记有“GPS數亩丝谏希?3.对空通视是否良好，清除影响卫星信号的遮挡物或选择开阔地点测试；4.周围是否存在大功率发射装置；5.关机等待10秒后重新开机检查是否正常；三、接收机与控制器不能正常通讯。

1.确保控制器电缆连接到正确的端口；2.检查接收机端口与控制器端口是否受损，手簿电缆插头是否有断针或弯针,可用控制器或接收机的其它端口进行连接测试；3.检查接收机内、外部电源电压，如果电压不足，更换电源；4.更换控制器电缆，或更换其它同类型控制器进行测试。

四、流动站电台无法接收基准站电台信号。

1.检查基准站及流动站电台天线电缆连接是否正常；2.检查基准站及流动站鞭状天线是否正常；3.检查基准站电台外接电源电量是否正常（外接电源电压应大于11.6伏）；4.确认基准站电台功率设置使用大功率（25W）发射；5.在确认基准站发射正常的情况下，连接流动站接收机内置电台，检查确认内置电台与基准站电台频率、通讯模式、参考站索引号等参数设置是否一致6.是否与参考站电台选择的通信协议一直；五、流动站电台接收信号弱。

1.检查周围是否存在无线电干扰（电视塔、高压线等），检查周围环境是否造成信号遮挡（巨大的建筑，山，树等）；2.检查基准站及流动站电台天线电缆、鞭状天线连接是否正常；3.检查基准站电台外接电源电量是否正常；4.确认基准站电台功率设置使用大功率发射；5.逐项检查基准站与流动站电台参数设置；6.检查发射和接收的带宽(12.5khz 或者25khz），确保发射和接收的无线电的波特率相同；7.更换基准站与流动站通讯频率进行测试；8.对流动站接收机重启；。

卫星通信常见故障以及日常维护内容一、日凌现象的发生及干扰日凌现象一般每年发生两次，每次连续至6天，每天最长时间可达10分钟。

北半球的一般发生在春分日前，秋分日后的两三天内。

数字卫星电视接收机一旦因日凌信号中断有时会造成死机，一般需要维护人员手工重启。

二、太阳黑子对卫星信号的影响如果太阳黑子的活动能量大、时间长，会使卫星电视信号立即中断，当太阳黑子活动消失，卫星电视信号的强度将逐渐恢复。

三、卫星接收机无法锁定信号1．卫星接收天线的角度有偏差，及时手动调整卫星天线各方位角度2．高频头损坏，及时更换3.高频头与馈线没有连接好，重新连接4.功分器损坏、功分器与其连接的馈线没有连接好，及时更换已坏备件四、定期进行系统检查五、要定期检查卫星接收系统连接是否正确可靠，接地、接电是否良好。

定期检查室外单元，如：天线所有螺钉有无松动；方位、仰角有无偏离；天线接地是否良好；防雷卡子是否连接良好；馈线连接部分防水是否良好、以及防水有无老化；天线任意部分是否有生锈现象等。

发现问题需要及时解决。

六、定期进行信号检查七、对人线信号质量要求每隔半年进行一次检查。

可通过频谱仪观察信号参考电平值，并通过接收机查看信号参数，包括电平、信噪比、余量、误码率等。

如果信号质量较差，比如参考电平低达-50dbm、或者余量只有2-3db时，应该及时对天线进行校准。

八、定期进行喷漆和润滑维护九、卫星接收天线最多每两年应进行一次喷漆维护，包括天线面、天线立柱、天线基座等，以防锈蚀损坏。

并定期对天线调节部位加油，以防锈蚀卡死十、每次雨雪天气过后，要及时清除天线面及馈源上的积雪十一、每半年应对所有的卫星接收天线和卫星数字接收机及所有的卫星相关部件再进行一次巡检。

中波发射台卫星接收系统组成及常见故障维修作为中波广播的节目信号源，数字卫星信号的传输与接收是近二十多年逐步发展起来的，是利用地球同步卫星将数字编码压缩的广播信号传输到用户端的一种信息传输形式，简称DHT 。

一、卫星直播系统的组成数字广播电视卫星直播系统包括前端系统、传输系统、用户管理系统和用户接收系统，图6.1.2为卫星直播系统传输和接收方框图。

（一）前端系统：前端系统主要负责节目源采集、编辑、包装、制作、并对音视频进行MPEG-2编码，复用技术是将音视频信号和辅助信号混合成一套节目数码流，并可进行加扰和授权控制。

信道编码完成A/D 转换、制式转换和码率压缩，在有限的卫星转发器频带上传送更多的节目。

采用PQSK 调制方式，可以在音视频压缩编码器复用器 信 道 编 码 QPSK 调 制 上变频器高功放 音频输入 视频输入 解调器和处理器 中 频 放 大 下变频器本地震荡 音频输出 视频输出 上行发射系统下行接收系统同步卫星 发射天线 接收天线LNB 低噪声 变频器组件 图6.1.2 数字广播电视卫星直播系统方框图信号微弱的情况下获得足够的信噪比，PQSK调制器将包含着音频、视频的信息基带信号调制到70MHz，再通过上变频器将70MHz中频信号变成射频信号C频段6GHz或Ku频段14GHz。

（二）传输系统：高频功率放大器将上变频器输出的射频信号放大到所要求的功率，经波导送至天线，发射天线将信号发送到直播卫星上，直播卫星上的转发器将来自于发射站的信号放大处理后经过另外一个频率向地球覆盖区域发射。

（三）用户管理系统：用户管理系统负责登记和注册用户管理资料；购买和包装节目；制定节目计费标准及用户收费管理。

（四）用户接收系统(IRD)：用户接收系统有接收天线、LNB（高频头）、传输线缆、综合接收解码器（卫星接收机）。

卫星接收机对来自于LNB下变频后的信号进行再次变频、解调、解复用、解扰、解码等处理，最后还原出音视频信号。

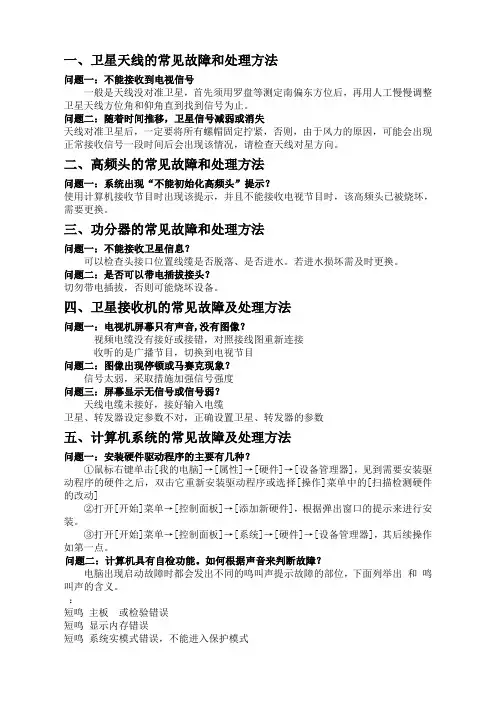

一、卫星天线的常见故障和处理方法问题一：不能接收到电视信号一般是天线没对准卫星，首先须用罗盘等测定南偏东方位后，再用人工慢慢调整卫星天线方位角和仰角直到找到信号为止。

问题二：随着时间推移，卫星信号减弱或消失天线对准卫星后，一定要将所有螺帽固定拧紧，否则，由于风力的原因，可能会出现正常接收信号一段时间后会出现该情况，请检查天线对星方向。

二、高频头的常见故障和处理方法问题一：系统出现“不能初始化高频头”提示？使用计算机接收节目时出现该提示，并且不能接收电视节目时，该高频头已被烧坏，需要更换。

三、功分器的常见故障和处理方法问题一：不能接收卫星信息？可以检查头接口位置线缆是否脱落、是否进水。

若进水损坏需及时更换。

问题二：是否可以带电插拔接头？切勿带电插拔，否则可能烧坏设备。

四、卫星接收机的常见故障及处理方法问题一：电视机屏幕只有声音,没有图像？视频电缆没有接好或接错，对照接线图重新连接收听的是广播节目，切换到电视节目问题二：图像出现停顿或马赛克现象？信号太弱，采取措施加强信号强度问题三：屏幕显示无信号或信号弱？天线电缆未接好，接好输入电缆卫星、转发器设定参数不对，正确设置卫星、转发器的参数五、计算机系统的常见故障及处理方法问题一：安装硬件驱动程序的主要有几种？①鼠标右键单击[我的电脑]→[属性]→[硬件]→[设备管理器]，见到需要安装驱动程序的硬件之后，双击它重新安装驱动程序或选择[操作]菜单中的[扫描检测硬件的改动]②打开[开始]菜单→[控制面板]→[添加新硬件]，根据弹出窗口的提示来进行安装。

③打开[开始]菜单→[控制面板]→[系统]→[硬件]→[设备管理器]，其后续操作如第一点。

问题二：计算机具有自检功能。

如何根据声音来判断故障？电脑出现启动故障时都会发出不同的鸣叫声提示故障的部位，下面列举出和鸣叫声的含义。

：短鸣主板或检验错误短鸣显示内存错误短鸣系统实模式错误，不能进入保护模式短鸣键盘控制器错误短鸣出错短鸣系统时钟出错短鸣系统基本内存(第一个)自检失败短鸣内存检验错误短鸣内存刷新失败长短鸣内存错误（如内存芯片损坏）长短鸣显示器系统测试错误长短鸣内存或主板出错长短鸣显示器或显卡错误长短鸣键盘控制器出错长短鸣主板或错误(如被破坏)不间断长鸣内存未插好或芯片损坏不停响声显示器未与显卡连接重复短鸣电源故障问题三：显卡驱动程序无故丢失。

数字卫星接收机故障判断与维修【摘要】本文旨在介绍数字卫星接收机故障判断与维修的相关知识。

在故障判断方法方面，需要通过对信号质量、设备状态等进行分析来确定问题所在。

常见故障包括天线问题、接线松动等，解决方法则是重新连接或更换部件。

维修步骤包括检查、拆卸、更换等，需注意安全和规范操作。

在维修过程中，要注意事项包括断电、防静电等。

维修工具准备则包括螺丝刀、电动工具等。

维修后需进行测试确认，保养工作也很重要，可延长设备寿命。

数字卫星接收机的维修意义重大，影响设备使用和信号接收效果。

结合以上内容，有效判断和维修数字卫星接收机故障，可以确保设备正常运行和信号质量。

【关键词】数字卫星接收机、故障判断、维修、方法、常见故障、解决方法、步骤、注意事项、工具准备、重要性、测试、确认、保养。

1. 引言1.1 数字卫星接收机故障判断与维修数字卫星接收机是现代家庭中常见的电视信号接收设备，可以接收卫星发射的信号并转换成可视化的影像及声音。

随着使用时间的增长，数字卫星接收机也会出现各种故障，导致影响观看电视节目的质量。

及时准确地判断和维修数字卫星接收机的故障就显得尤为重要。

在日常维护中，我们需要了解一些故障判断方法。

通过观察信号强度、调整天线方向、检查信号线等方式来排除故障。

要熟悉常见的故障及解决方法，例如当接收机无法开机时可能是电源线连接不良，需要重新连接或更换电源线。

在进行维修时，需要按照一定的步骤来进行操作。

要确认故障点，然后根据实际情况选择合适的维修方法。

在维修过程中，一定要注意安全事项，避免发生意外。

同时需要准备好相应的维修工具，包括螺丝刀、万用表、焊接工具等。

数字卫星接收机的维修不仅仅是为了修复故障，更重要的是保证设备的正常运行，延长使用寿命。

维修后，还需要进行测试与确认，确保故障已经修复并且设备正常工作。

还需要定期进行保养，清洁设备、检查连接线等，以确保设备的长期稳定运行。

2. 正文2.1 故障判断方法数字卫星接收机故障判断是维修过程中的重要一环。
