专题18 力学实验-高考题和高考模拟题物理分项版汇编

专题18 力学实验1．〔2019·新课标全国Ⅰ卷〕某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进展研究。

物块拖动纸带下滑，打出的纸带一局部如下列图。

打点计时器所用交流电的频率为50 Hz ，纸带上标出的每两个相邻点之间还有4个打出的点未画出。

在ABCDE 五个点中，打点计时器最先打出的是点，在打出C 点时物块的速度大小为m/s 〔保存3位有效数字〕；物块下滑的加速度大小为m/s 2〔保存2位有效数字〕。

【答案】〔1〕A 〔2〕0.233 〔3〕0.75【解析】分析可知，物块沿倾斜长木板最匀加速直线运动，纸带上的点迹，从A 到E ，间隔越来越大，可知，物块跟纸带的左端相连，纸带上最先打出的是A 点；在打点计时器打C 点瞬间，物块的速度24.6510m/s 0.233m/s 220.1BD C x v T -⨯===⨯；根据逐差法可知，物块下滑的加速度()222226.15 3.1510m/s 0.75m/s 440.1CEAC x x a T --⨯-===⨯。

2．〔2019·新课标全国Ⅱ卷〕如图〔a 〕，某同学设计了测量铁块与木板间动摩擦因数的实验。

所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50Hz 的交流电源，纸带等。

回答如下问题： 〔1〕铁块与木板间动摩擦因数μ=〔用木板与水平面的夹角θ、重力加速度g 和铁块下滑的加速度a表示〕〔2〕某次实验时，调整木板与水平面的夹角θ=30°。

接通电源。

开启打点计时器，释放铁块，铁块从静止开始沿木板滑下。

屡次重复后选择点迹清晰的一条纸带，如图〔b 〕所示。

图中的点为计数点〔每两个相邻的计数点间还有4个点未画出〕。

重力加速度为9.8 m/s 2。

可以计算出铁块与木板间的动摩擦因数为〔结果保存2位小数〕。

【答案】〔1〕sin cos g a g θθ- 〔2〕0.35 【解析】〔1〕由mg sin θ-μmg cos θ=ma ，解得：μ=sin cos g a g θθ-① 〔2〕由逐差法a =II I 29S S T- 得：S II =〔76.39-31.83〕×10-2 m ，T =0.15 s ，S I =〔31.83-5.00〕×10-2m ，故a =22244.561026.8310910---⨯-⨯⨯ m/s 2=1.97 m/s 2，代入①式，得：μ19.8 1.97239.8⨯-⨯=0.35 3．〔2019·新课标全国Ⅲ卷〕甲乙两位同学设计了利用数码相机的连拍功能测重力加速度的实验。

通用版高考物理专题训练（含解析）专题一、力学实验第一部分名师综述综合分析近几年的高考物理试题发现，试题在考查主干知识的同时，注重考查必修中的基本概念和基本规律。

考纲要求1、掌握螺旋测微器和游标卡尺的原理及读数方法。

2、了解打点计时器的构造，会使用打点计时器；会计算纸带上各点的瞬时速度；会利用纸带计算加速度；会用图象法探究小车速度与时间的关系，并能根据图象求加速度。

3、学会用列表法、图象法等处理实验数据。

命题规律1、高考对于基本仪器的读数作为基础知识考查频率较高。

在力学部分，考查的实验仪器主要有弹簧测力计、秒表、螺旋测微器、游标卡尺，大多数时候是填空题，注意估读和误差分析。

2、力学中有多个实验都要用到打点计时器,能否正确使用打点计时器,并根据纸带进行正确的数据运算，是能否完成这些实验的关键，利用纸带直接测量的时间和位移，可以计算研究对象的瞬时速度和加速度，若结合其它物理量的测量，还可以解决与上面这些量直接有关或间接有关的问题，例如：计算动能、重力势能、动摩擦因数、功率、转速等，从而延伸出很多与纸带有关的力学实验。

3、图象法是一种重要的实验数据处理方法．图象具有既能描述物理规律，又能直观地反映物理过程、表示物理量之间定性定量关系及变化趋势的优点．当前高考试题对数据处理、结果分析考查的频率较高。

第二部分精选试题1．某研究性实验小组为探索航天器球形返回舱穿过大气层时所受空气阻力(风力)的影响因素，进行了模拟实验研究。

如图为测定风力的实验装置图。

其中CD是一段水平放置的长为L的光滑均匀电阻丝，电阻丝阻值较大；一质量和电阻均不计的细长裸金属丝一端固定于O点，另一端悬挂小球P，无风时细金属丝竖直，恰与电阻丝在C点接触，OC=H；有风时细金属丝将偏离竖直方向，与电阻丝相交于某一点(如图中虚线所示，细金属丝与电阻丝始终保持良好的导电接触)。

(1)已知电源电动势为E，内阻不计，理想电压表两接线柱分别与O点和C点相连，球P的质童为m，重力加速度为g，由此可推得风力大小F与电压表示数U的关系为F=_______。

2024年高考真题和模拟题物理分类汇编专题17力学实验两球的质量分别为a m 、b m ，实验中须满足条件a m N x 、a m 和b m 在实验误差范围内满足关系式______，则验证了两小球在碰撞中满足动量守恒定律。

实验中，用小球落点与O 点的距离来代替小球水平飞出时的速度，依据是______。

①.m x m x m x =+②.小球离开斜槽末端后做平抛运动，竖直（1）该实验中同时研究三个物理量间关系是很困难的，因此我们采用的研究方法是_____；B.控制变量法C.补偿法（2）该实验过程中操作正确的是____；A.6322(15)x x a T -=B.6322(3)x x a T -=C.()54322(10)x x x x a T +-+=【答案】①.B②.B ③.远大于④.系统误差⑤.C⑥.6410x x T-（1）电梯静止时测力计示数如图所示，读数为_____N（结果保留1位小数）；（2）电梯上行时，一段时间内测力计的示数为4.5N ，则此段时间内物体处于_____（填“超重”或“失重”）状态，电梯加速度大小为_____2m/s （结果保留1位小数）。

【答案】（1）5.0（2）①.失重②. 1.0【解析】（1）由图可知弹簧测力计的分度值为0.5N，则读数为5.0N。

（2）[1]电梯上行时，一段时间内测力计的示数为4.5N ，小于物体的重力可知此段时间内物体处于失重状态；[2]根据5.0NG mg ==根据牛顿第二定律mg T ma-=代入数据联立解得电梯加速度大小21.0m/s a ≈4.（2024年山东卷考题）13.在第四次“天宫课堂”中，航天员演示了动量守恒实验。

受此启发，某同学使用如图甲所示的装置进行了碰撞实验，气垫导轨两端分别安装a 、b 两个位移传感器，a 测量滑块A 与它的距离x A ，b 测量滑块B 与它的距离x B 。

部分实验步骤如下：①测量两个滑块的质量，分别为200.0g 和400.0g；②接通气源，调整气垫导轨水平；③拨动两滑块，使A、B 均向右运动；④导出传感器记录的数据，绘制x A 、x B 随时间变化的图像，分别如图乙、图丙所示。

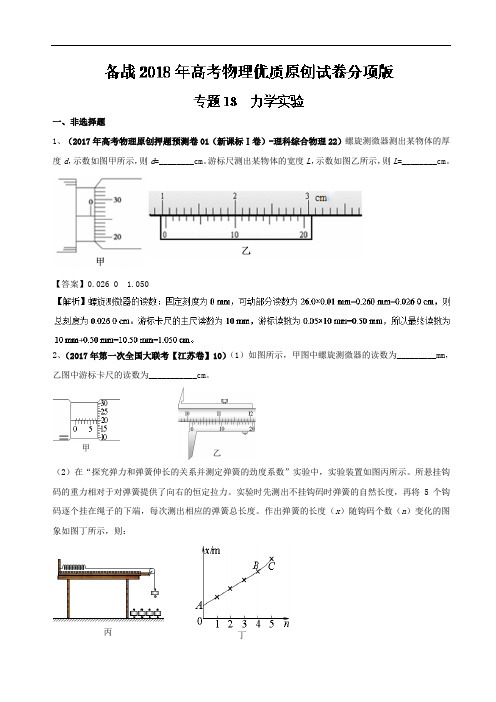

一、非选择题1、（2017年高考物理原创押题预测卷01（新课标Ⅰ卷）-理科综合物理22）螺旋测微器测出某物体的厚度d ，示数如图甲所示，则d =________cm 。

游标尺测出某物体的宽度L ，示数如图乙所示，则L =________cm 。

【答案】0.026 0 1.0502、（2017年第一次全国大联考【江苏卷】10）（1）如图所示，甲图中螺旋测微器的读数为_________mm ，乙图中游标卡尺的读数为___________cm 。

（2）在“探究弹力和弹簧伸长的关系并测定弹簧的劲度系数”实验中，实验装置如图丙所示。

所悬挂钩码的重力相对于对弹簧提供了向右的恒定拉力。

实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每次测出相应的弹簧总长度。

作出弹簧的长度（x ）随钩码个数（n ）变化的图象如图丁所示，则：甲乙丙丁①图线与x轴的交点的物理意义是；②图线BC段偏离了直线，其原因是；③该同学实验时，把弹簧水平放置与弹簧竖直悬挂放置相比，优点在于，缺点在于。

3、（2017年第一次全国大联考【新课标卷I】理科综合·物理试题23）图1为某同学用力传感器去探究弹簧的弹力和伸长量的关系的实验情景。

用力传感器竖直向下拉上端固定于铁架台的轻质弹簧，读出不同拉力下的标尺刻度x及拉力大小F（从电脑中直接读出）。

所得数据记录在下列表格中：（1）根据所测数据，在图2坐标纸上作出F与x的关系图象。

（2）由图象求出该弹簧的劲度系数为______N/m、弹簧的原长为______cm。

（均保留三位有效数字）（3）为了用弹簧测定两木块A和B间的动摩擦因数μ，两位同学分别设计了如图3所示的甲、乙两种方案。

①为了用某一弹簧测力计的示数表示A和B之间的滑动摩擦力的大小，你认为_______方案更合理。

②若A和B的重力分别为10.0N和20.0N。

当A被拉动时，弹簧测力计a的示数为6.0N，b的示数为11.0N，c的示数为4.0N，则A和B间的动摩擦因数为________。

高考物理探究性实验题汇编一・力学篇1.（无锡市一调）学规律的发现离不开科学探究，而科学探究可以分为理论探究和实验探究。

下面我们追寻科学家的研究足迹用两种方法探究恒力做功和物体动能变化间的关系。

I.理论探究:根据牛顿运动定律和冇关运动学公式，推导在恒定合外力的作用下，功与物体动能变化间的关系，请在答题纸上对应位置写出你的推导过程。

II.实验探究：①某同学的实验方案如图乙所示，他想用钩码的重力表示小车受到的合外力，为了减小这种做法带来的实验谋羌，你认为在实验屮还应该采取的两项措丿施是：a. ▲；b. ______________ ；②如图丙所示是某次实验中得到的一条纸带,其中力、B、C、D、E、F是计数点,相邻计数点间的吋间间隔为几距离如图。

则打C点吋小车的速度为▲；要验证合外力的功打动能变化间的关系，除位移、速度外，还要测出的物理量有丙答案：推导（2分）:牛顿第二定律得F合=恥,由运动学公式得v22-vi2=2t/x,由功的定义式"合=F小,三式联立得"合=———772V.22 - 2 1II①a.平衡摩擦力（1分）b.钩码的重力远小于小车的总重力（1分）②如护（2分，其它正确也得分）钩码的重力和小车的总质量（2分）2.（淮安一调9分）物体因绕轴转动时而具有的动能叫转动动能.转动动能的大小与角速度大小冇关，为了探究转动动能的大小与角速度Z间的定量关系，某同学设计了下列一个实验，即研究砂伦的转动.先让砂伦由电动机带动作匀速转动并测出其角速度⑴，然后让砂轮脱离动力，由于克服轮边缘的摩擦阻力做功，砂轮最后停下來，测出砂轮开始脱离动力到停止转动的圈数实验中得到几组〃和血的数值见下表：（砂轮直径店10cm,（1）根据功能关系，请你帮他计算出砂轮每次脱离动力时的转动动能，并填厂、入表格内；A （2）利用实验数据，请你帮他确定此砂伦的转动动能与角速度人小定量关系式77777777/77是一▲答案：解：（1）（H7rd） =0-E k代入数据，得E k=OAn分别填：0.5、2、8、18、32 （直接填数据，正确的不扣分）（2）E k=2co2评分说明：第（1）问5分；第（2） 4分。

高考复习力学实验题一．实验题（共17小题）1．（2019?高港区校级学业考试）利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，（1）若实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一（选填“水平”或“竖直”）线上，以减少摩擦阻力；（2）实验过程中，下列说法正确的是A、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确，可取多次测量结果的平均值（3）为了测得重物下落的加速度，还需要的实验仪器是A、天平B、秒表C、米尺．2．（2019?天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的部分计数点如图2所示（每相邻两个计数点间还有4个点，图中未画出）s1=3.59cm，s2=4.41cm，s3=5.19cm，s4=5.97cm，s5=6.78cm，s6=7.64cm，则小车的加速度a=m/s2（要求充分利用测量的数据），打点计时器在打B点时小车的速度v B=m/s．（结果均保留两位有效数字）3．（2017春?涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：①实验操作：，释放纸带，让重锤自由落下，．②取下纸带，取其中的一段标出计数点如图2所示，测出相邻计数点间的距离分别为x1=2.60cm，x2=4.14cm，x3=5.69cm，x4=7.22cm，x5=8.75 cm，x6=10.29cm，已知打点计时器的打点间隔T=0.02s，则重锤运动的加速度计算表达式为a= ，代入数据，可得加速度a= m/s2（计算结果保留三位有效数字）．4．（2019春?哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验，试完成主要步骤：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到，记下细绳的方向（如图丙中的Oc）．如乙图所示，读得弹簧测力计的示数F=（3）如丙图所示，按选定的标度作出了力的图示，请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项，下列说法中正确的是A．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．5．（2019春?衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是A．理想实验法B．等效替代法C．控制变量法D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点O的位置及两弹簧秤对应的读数，他还应该记录下．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示，F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示，这两个力中，方向一定沿AO方向的是．6．（2019春?临沂校级期末）在“探究求合力的方法”实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，（1）甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些，实验效果较好B．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是（填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，则（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力，理由是：．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．7．（2019?广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时，为平衡摩擦力，以下操作正确的是BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带，已知相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a= m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时，研究小车质量一定的情况下加速度a与合外力F的关系，得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= N；小车质量M=kg．若该小组正确完成了步骤（1），得到的a﹣F图线应该是图丙中的（填“②”、“③”或“④”）．8．（2019秋?天津月考）在“探究加速度与力、质量的关系”实验中，某同学使用了如图（1）所示的装置，计时器打点频率为50Hz．（1）该同学得到一条纸带，在纸带上取连续的六个点，如图（b）所示，自A点起，相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm，则打E点时小车的速度为m/s，小车的加速度为m/s2．（2）该同学要探究小车的加速度a和质量M的关系，应该保持不变；若该同学要探究加速度a和拉力F的关系，应该保持定不变．（3）该同学通过数据的处理作出了a﹣F图象，如图（c）所示，则①图中的直线不过原点的原因是．②此图中直线发生弯曲的原因是．9．（2019秋?濮阳月考）为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等，请回答下列问题：（1）为了完成本实验，下列实验器材中必不可少的是．A．低压直流电源B．秒表C．天平（附砝码）D．低压交流电源（2）实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带动纸带在长木板上做运动．（3）探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时，为了使沙桶的总重力近似地等于小车的牵引力，则沙桶的总质量与小车的总质量的关系应满足．（4）该实验小组的同学在某次测量时，得到了如图所示的纸带，其中0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为f，0、1两点间的距离用x1表示.1、2两点间的距离用x2表示，则该小车加速度的表达式a= m/s2．如果f=10Hz，x1=5.90cm，x2=6.46cm，则加速度的值应为a= m/s2（保留两位小数）（5 ）在完成以上操作后，将得到的数据用图象进行处理，则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是．10．（2019春?锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节，直到斜槽末端切线．每次让小球从同一位置由静止释放，是为了每次平抛．（2）图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸，每个格的边长L=5cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为m/s；B点的竖直分速度为m/s；平抛运动的初位置坐标（如图丙，以O点为原点，水平向右为X轴正方向，竖直向下为Y轴的正方向，g取10m/s2）．11．（2019春?衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示，在实验前应A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O，作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动，可做下面的实验：如图2所示，用小锤打击弹性金属片，A球水平飞出；同时B球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球总是同时落地．则这个实验A．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．12．（2019?花溪区校级三模）为了探究力对物体做功与物体速度变化的关系，现提供如图1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下．请思考并回答下列问题功W 0 W 2W 3W 4W 5W 6Wv/（m?s﹣1）0 1.00 1.41 1.73 2.00 2.24 2.45（1）实验中木板略微倾斜，这样做（填答案前的字母）．A．是为了释放小车后，小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据，在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断，力对小车所做的功与．13．（2019?蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d= mm．（2）下列实验要求中不必要的一项是（请填写选项前对应的字母）．A ．应使滑块质量远大于钩码和力传感器的总质量B ．应使A 位置与光电门间的距离适当大些C ．应将气垫导轨调至水平D ．应使细线与气垫导轨平行（3）实验时保持滑块的质量M 和A 、B 间的距离L 不变，改变钩码质量m ，测出对应的力传感器的示数F 和遮光条通过光电门的时间t ，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是（请填写选项前对应的字母）．A ．作出“t ﹣F 图象”B ．作出“t 2﹣F 图象”C ．作出“t 2﹣图象”D ．作出“t=3s 图象”14．（2015春?菏泽期末）为探究“恒力做功与物体动能改变的关系”，采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是A ．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动B ．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C ．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动D ．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g ，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是A ．10gB ．20gC ．30gD ．50g （3）某实验小组挑选了一个质量为50g 的钩码，在多次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n 个点的距离为40.0cm ；打下第n 点时小车的速度大小为1.20m/s ．该同学将钩码的重力当作小车所受的拉力，则拉力对小车做的功为J ，小车动能的增量为J ．（g=9.8m/s 2，结果保留三位有效数字）15．（2019?北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的．A ．动能变化量与势能变化量B ．速度变化量和势能变化量C ．速度变化量和高度变化量②除带夹子的重物、纸带、铁架台（含铁夹）、电磁打点计时器、导线及开关外，在下列器材中，还必须使用的两种器材是A ．交流电源B ．刻度尺C ．天平（含砝码）③实验中，先接通电源，再释放重物，得到图2所示的一条纸带．在纸带上选取三个连续打出的点A 、B 、C ，测得它们到起始点O 的距离分别为h A 、h B 、h C ．已知当地重力加速度为g，打点计时器打点的周期为T．设重物的质量为m．从打O点到打B点的过程中，重物的重力势能变化量△E p= ，动能变化量△E k= ．④大多数学生的实验结果显示，重力势能的减少量大于动能的增加量，原因是A．利用公式v=gt计算重物速度B．利用公式v=计算重物速度C．存在空气阻力和摩擦力阻力的影响D．没有采用多次试验去平均值的方法．⑤根据以下方法研究机械能是否守恒：在纸带上选取多个计数点，测量它们到起始点O的距离h，计算对应计数点的重物速度v，描绘v2﹣h图象，并做如下判断：若图象是一条过原点的直线，则重物下落过程中机械能守恒．请你分析论证该同学的判断依据是否正确．16．（2019?泉州二模）某同学用“验证机械能守恒定律”的实验装置测定当地重力加速度．（1）接通电源释放重物时，装置如图甲所示，该同学操作中存在明显不当的一处是；（2）该同学经正确操作后得到如图乙所示的纸带，取连续的六个打点A、B、C、D、E、F为计数点，测得点A到B、C、D、E、F的距离分别为h1、h2、h3、h4、h5．若电源的频率为f，则打E点时重物速度的表达式为v E= ；（3）分别计算出各计数点对应的速度值，并在画出速度的二次方（v2）与距离（h）的关系图线如图丙所示，则测得的重力加速度大小为m/s2．（保留3位有效数字）17．（2019?吉林校级模拟）用如图甲所示的实验装置，验证m1、m2组成的系统机械能守恒．m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．图乙给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个打点（图中未标出），计数点间的距离如图乙所示．已知m1=50g、m2=150g，取g=9.8m/s2，则（结果均保留两位有效数字）①在纸带上打下记数点5时的速度v= m/s；②在0～5过程中系统动能的增量△E K= J，系统势能的减少量△E P= J；由此可以验证．。

高考物理实验专题复习：力学实验—、基本仪器1、请认真观察本题图示并读出螺旋测微器的测量结果为mm,游标卡尺的测量结果为mm。

二、纸带（一）匀加速直线运动（用纸带计算瞬时速度和加速度）1.（9分）某学生用打点计时器研究小车的匀变速直线运动。

他将打点计时器接到频率为50Hz 的交流电源上，实验时得到一条纸带。

他在纸带上便于测量的地方选取第一个计时点，在这个点下标明A,第六个点下标明B,第十一个点下标明C,第十六个点下标明£>, 第二十一个点下标明E。

测量时发现B点已模糊不清，于是他测得AC长为14.56cm、CD长为11.15cm,OE长为13.73cm,财丁C点时小车的瞬时速度大小为m/s,小车运动的加速度大小为m/s2, AB的距离应为cm。

（保留三位有效数字）参考答案1.（每）；旨 & B /1—14. 56cm —13. 73cm（用纸带计算瞬时速度和加速度，分析由于电源频率引起的误差）2、在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取了A、B、C、D、E、F、G等7个计数点，每相邻两个计数点之间还有4个点，图中没有画出，打点计时器接周期为T=0.02S的交流电源.他经过测量并计算得到打点计时器在打3、C、。

、E、F各点时物体的瞬时速度如下表：（1） __________________________________计算VF的公式V F = ;（2）以A点对应的时刻为t=0,根据表格中数据做出物体的v-t图象，利用图象求得其加速度a =m/s2；（3）如果当时电网中交变电流的频率是上51Hz,而做实验的同学并不知道，那么加速度的测量值与实际值相比（选填：偏大、偏小或不变）。

参考答案 4. （12 分）（1）* =<10? （2）=0.425±0.005m/s2；图略（3）偏小（纸带的迁移）3、（本题满分13分（1）（3分）图中给出的是用螺旋测微器测量某一圆柱形工件的直径时的示数图，由图可知此工件的直径应为mm o2（10分）如图甲所示，是用包有白纸的质量为1.00kg的圆柱棒替代纸带和重物，蘸有颜料的毛笔固定在电动机的飞轮上并随之匀速转动，以替代打点计时器。

实验专题（力学、电学、其他）1、力学实验1.[2024·甘肃卷] 用图甲所示实验装置探究外力一定时加速度与质量的关系.(1)以下操作正确的是 . A .使小车质量远小于槽码质量 B .调整垫块位置以补偿阻力C .补偿阻力时移去打点计时器和纸带D .释放小车后立即打开打点计时器(2)保持槽码质量不变,改变小车上砝码的质量,得到一系列打点纸带.其中一条纸带的计数点如图乙所示,相邻两点之间的距离分别为S 1,S 2,…,S 8,时间间隔均为T.下列加速度算式中,最优的是 . A .a =17S 8-S 7T 2+S 7-S 6T 2+S 6-S 5T 2+S 5-S 4T 2+S 4-S 3T 2+S 3-S 2T 2+S 2-S 1T2B .a =16S 8-S 62T 2+S 7-S 52T 2+S 6-S 42T '2+S 5-S 32T 2+S 4-S 22T 2+S 3-S 12T 2C .a =15S 8-S 53T 2+S 7-S 43T 2+S 6-S 33T 2+S 5-S 23T 2+S 4-S 13T 2D .a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2(3)以小车和砝码的总质量M 为横坐标,加速度的倒数1a为纵坐标,甲、乙两组同学分别得到的1a -M 图像如图丙所示.由图可知,在所受外力一定的条件下,a 与M 成 (填“正比”或“反比”);甲组所用的 (填“小车”“砝码”或“槽码”)质量比乙组的更大.1.(1)B (2)D (3)反比 槽码[解析] (1)为了使小车所受的合外力大小近似等于槽码的总重力,故应使小车质量远大于槽码质量,故A 错误;为了保证小车所受细线拉力等于小车所受合力,则需要调整垫块位置以补偿阻力,也要保持细线和长木板平行,故B 正确;补偿阻力时不能移去打点计时器和纸带,需要通过纸带上点迹是否均匀来判断小车是否做匀速运动,故C 错误;根据操作要求,应先打开打点计时器再释放小车,故D 错误.(2)根据逐差法可知S 5-S 1=4a 1T 2,S 6-S 2=4a 2T 2,S 7-S 3=4a 3T 2,S 8-S 4=4a 4T 2,联立可得小车加速度表达式为a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2,此方法用到了纸带上的所有数据,故选D .(3)根据图像可知1a 与M 成正比,故在所受外力一定的条件下,a 与M 成反比;设槽码的质量为m ,则由牛顿第二定律得mg =(m +M )a ,化简可得1a =1mg ·M +1g ,故斜率越小,槽码的质量m 越大,由图可知甲组所用的槽码质量比乙组的更大.2.[2024·广东卷] 下列是《普通高中物理课程标准》中列出的三个必做实验的部分步骤,请完成实验操作和计算.(1)图甲是“探究加速度与物体受力、物体质量的关系”实验装置示意图.图中木板右端垫高的目的是 .图乙是实验得到的纸带一部分,每相邻两计数点间有四个点未画出,相邻计数点的间距已在图中给出.打点计时器电源频率为50 Hz,则小车的加速度大小为 m/s 2(结果保留3位有效数字).(2)在“长度的测量及其测量工具的选用”实验中,某同学用50分度的游标卡尺测量一圆柱体的长度,示数如图丙所示,图丁为局部放大图,读数为 cm .(3)在“用双缝干涉实验测量光的波长”实验调节过程中,在光具座上安装光源、遮光筒和光屏.遮光筒不可调节.打开并调节 ,使光束沿遮光筒的轴线把光屏照亮.取下光屏,装上单缝、双缝和测量头.调节测量头,并缓慢调节单缝的角度直到目镜中观察到 .2.(1)平衡摩擦力 2.86 (2)4.122 (3)光源 清晰的干涉条纹[解析] (1)“探究加速度与物体受力、物体质量的关系”实验中,图中木板右端垫高的目的是平衡摩擦力;打点计时器打点的周期T =1f =150 s=0.02 s,因为纸带上每相邻两计数点间有四个点未画出,故纸带上每相邻两计数点间的时间间隔为Δt =5T =0.1 s,由逐差法可得小车的加速度大小为a =Δx (Δt )2=[(16.29+13.43+10.59)-(7.72+4.88+2.01)]×10-2(3×0.1)2m/s 2≈2.86 m/s 2.(2)根据游标卡尺读数规则,读数为41 mm+11×0.02 mm=41.22 mm=4.122 cm .(3)在“用双缝干涉实验测量光的波长”实验中,安装完元件后,应打开并调节光源,使光束沿轴线照亮光屏.取下光屏,装上单缝、双缝和测量头,调节测量头,并缓慢调节单缝的角度直到目镜中观察到清晰的干涉条纹.3.[2024·海南卷] 水平圆盘上紧贴边缘放置一密度均匀的小圆柱体,如图甲所示,图乙为俯视图,测得圆盘直径D =42.02 cm,圆柱体质量m =30.0 g,圆盘绕过盘心O 的竖直轴匀速转动,转动时小圆柱体相对圆盘静止.甲乙丙为了研究小圆柱体做匀速圆周运动时所需要的向心力情况,某同学设计了如下实验步骤: (1)用秒表测圆盘转动10周所用的时间t =62.8 s,则圆盘转动的角速度ω= rad/s(π取3.14).(2)用游标卡尺测量小圆柱体不同位置的直径,某次测量的示数如图丙所示,该读数d = mm,多次测量后,得到平均值恰好与d 相等.(3)写出小圆柱体所需向心力表达式F = (用D 、m 、ω、d 表示),其大小为 N(保留2位有效数字).3.(1)1 (2)16.1 (3)mω2·(D -d )26.1×10-3[解析] (1)圆盘转动10周所用的时间t =62.8 s,则圆盘转动的周期为T =62.810s=6.28 s,根据角速度与周期的关系有ω=2πT =1 rad/s .(2)根据游标卡尺的读数规则有1.6 cm+1×0.1 mm=16.1 mm . (3)小圆柱体做圆周运动的半径为r =D -d2,则小圆柱体所需向心力表达式F =mω2·(D -d )2,代入数据得F ≈6.1×10-3 N .4.[2024·海南卷] 为验证两个互成角度的力的合成规律,某组同学用两个弹簧测力计、橡皮条、轻质小圆环、木板、刻度尺、白纸、铅笔、细线和图钉等器材,按照如下实验步骤完成实验:a.用图钉将白纸固定在水平木板上;b.如图甲、乙所示,橡皮条的一端固定在木板上的G点,另一端连接轻质小圆环,将两细线系在小圆环上,细线另一端系在弹簧测力计上,用两个弹簧测力计共同拉动小圆环到某位置,并标记圆环的圆心位置为O点,拉力F1和F2的方向分别过P1和P2点,大小分别为F1=3.60 N、F2=2.90 N;撤去拉力F1和F2,改用一个弹簧测力计拉动小圆环,使其圆心到O点,在拉力F的方向上标记P3点,拉力的大小为F=5.60 N.请完成下列问题:(1)在图乙中按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F'.(2)比较F和F',写出可能产生误差的两点原因.4.(1)如图所示(2)①没有做到弹簧测力计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计[解析] (1)按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F',如图所示.(2)F和F'不完全重合的误差可能是:①没有做到弹簧测力量计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计.5.[2024·江西卷] 某小组探究物体加速度与其所受合外力的关系.实验装置如图1所示,水平轨道上安装两个光电门,小车上固定一遮光片,细线一端与小车连接,另一端跨过定滑轮挂上钩码.(1)实验前调节轨道右端滑轮高度,使细线与轨道平行,再适当垫高轨道左端以平衡小车所受摩擦力.(2)小车的质量为M1=320 g.利用光电门系统测出不同钩码质量m时小车加速度a.钩码所受重力记为F,作出a-F图像,如图2中图线甲所示.(3)由图线甲可知,F较小时,a与F成正比;F较大时,a与F不成正比.为了进一步探究,将小车的质量增加至M2=470 g,重复步骤(2)的测量过程,作出a-F像,如图2中图线乙所示.(4)与图线甲相比,图线乙的线性区间,非线性区间.再将小车的质量增加至M3=720 g,重复步骤(2)的测量过程,记录钩码所受重力F与小车加速度a,如下表所示(表中第9~14组数据未列出).序号12345钩码所受重力0.0200.0400.0600.0800.100F/(9.8 N)小车加速度0.260.550.821.081.36a/(m·s-2)序号6789~1415钩码所受重力0.1200.1400.160…0.300F/(9.8 N)小车加速度1.671.952.20…3.92a/(m·s-2)(5)请在图2中补充描出第6至8三个数据点,并补充完成图线丙.(6)根据以上实验结果猜想和推断:小车的质量 时,a 与F 成正比.结合所学知识对上述推断进行解释:.5.(4)较大 较小 (5)如图所示(6)远大于钩码的质量 对钩码根据牛顿第二定律有F -F T =ma ,对小车根据牛顿第二定律有F T =Ma ,联立解得F =(M +m )a ,变形得a =1M+mF ,当m ≪M 时,可认为m +M ≈M ,则a =1MF ,即a 与F成正比[解析] (4)根据题图2分析可知,与图线甲相比,图线乙的线性区间较大,非线性区间较小.(5)在坐标系中进行描点,结合其他点用平滑的直线连接各点,使尽可能多的点在线上,不在线上的点均匀地分布在线的两侧.作出图线丙如图所示.2、电学实验1.[2024·安徽卷] 某实验小组要将电流表G(铭牌标示:I g=500 μA,R g=800 Ω)改装成量程为0~1 V和0~3 V的电压表,并用标准电压表对其进行校准.选用合适的电源、滑动变阻器、电阻箱、开关和标准电压表等实验器材,按图甲所示连接电路,其中虚线框内为改装电路.(1)开关S1闭合前,滑片P应移动到(填“M”或“N”)端.(2)根据要求和已知信息,电阻箱R1的阻值已调至1200 Ω,则R2的阻值应调至Ω.(3)当单刀双掷开关S2与a连接时,电流表G和标准电压表V的示数分别为I、U,则电流表G 的内阻可表示为.(结果用U、I、R1、R2表示)(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,经排查发现电流表G 内阻的真实值与铭牌标示值有偏差,则只要即可.(填正确答案标号)A.增大电阻箱R1的阻值B.减小电阻箱R2的阻值C.将滑动变阻器的滑片P向M端滑动(5)校准完成后,开关S2与b连接,电流表G的示数如图乙所示,此示数对应的改装电压表读数为V.(保留2位有效数字)1.(1)M(2)4000(3)U-R1-R2(4)A(5)0.86I[解析] (1)由图可知,该滑动变阻器采用分压式接法,为了保护仪表安全,在开关S1闭合前,滑片P应移到M端;(2)当开关S2接b时,电压表量程为0~1 V,根据欧姆定律有U1=I g(R g+R1),当开关S2接a时,电压表量程为0~3 V,根据欧姆定律有U2=I g(R g+R1+R2),其中R1=1200 Ω,联立解得R2=4000 Ω; (3)当开关S2接a时,根据欧姆定律有U=I(R g+R1+R2),则电流表G的内阻可表示为R g=U-R1-R2;I(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,可知电流表G内阻的真实值小于铭牌标示值,根据闭合电路的欧姆定律知,可以增大两电阻箱的阻值.故选A. (5)根据闭合电路欧姆定律可得U V=I A(R g+R1)=430×10-6×(800+1200) V=0.86 V.2.[2024·甘肃卷] 精确测量干电池电动势和内阻需要考虑电表内阻的影响.可用器材有:电压表(量程0~1.5 V,内阻约为1.5 kΩ)、电流表(量程0~0.6 A)、滑动变阻器、开关、干电池和导线若干.某小组开展了以下实验.甲乙(1)考虑电流表内阻影响①用图甲所示电路测量电流表的内阻.从图乙电压表和电流表读数可得电流表内阻R A=Ω(保留2位有效数字).②用图丙所示电路测量干电池电动势和内阻.电压表读数、电流表读数、干电池内阻和电流表内阻分别用U、I、r和R A表示.则干电池电动势E=U+(用I、r和R A表示).③调节滑动变阻器测得多组电表读数,作出图丁所示的U-I图像.则待测干电池电动势E= V(保留3位有效数字)、内阻r=Ω(保留1位小数).丁(2)考虑电压表内阻影响该小组也尝试用图戊所示电路测量电压表内阻,但发现实验无法完成.原因是.A.电路设计会损坏仪器B.滑动变阻器接法错误C.电压太大无法读数D.电流太小无法读数2.(1)①1.0②I(r+R A)③1.401.0(2)D[解析] (1)①由图乙可知,电压表读数为U=0.60 V,电流表读数为I=0.58 A,根据欧姆定律可得电流表内阻为R A=UI =0.600.58Ω≈1.0 Ω;②由闭合电路欧姆定律可知,干电池电动势的表达式为E=U+I(r+R A);③根据E=U+I(r+R A)变形得到U=-(r+R A)I+E,根据图像可知,纵截距b=E=1.40 V,斜率的绝对值|k|=r+R A=1.40-1.000.20-0Ω=2.0 Ω,所以待测干电池电动势为E=1.40 V,内阻为r=1.0 Ω.(2)由于将电压表串联接在电路中,电压表内阻很大,电路中电流太小,故无法完成实验的原因可能是电流太小无法读数,故选D.3.[2024·广东卷] 某科技小组模仿太阳能发电中的太阳光自动跟踪系统,制作光源跟踪演示装置,实现太阳能电池板方向的调整,使电池板正对光源.图甲是光照方向检测电路.所用器材有:电源E(电动势3 V);电压表V1和V2(量程均有0~3 V 和0~15 V,内阻均可视为无穷大);滑动变阻器R;两个相同的光敏电阻R G1和R G2;开关S;手电筒;导线若干.图乙是实物图.图中电池板上垂直安装有半透明隔板,隔板两侧装有光敏电阻,电池板固定在电动机转轴上.控制单元与检测电路的连接未画出.控制单元对光照方向检测电路无影响.请完成下列实验操作和判断.(1)电路连接.图乙中已正确连接了部分电路,请完成虚线框中滑动变阻器R、电源E、开关S和电压表V1间的实物图连线.(2)光敏电阻阻值与光照强度关系测试.①将图甲中R的滑片置于端,用手电筒的光斜照射到R G1和R G2,使R G1表面的光照强度比R G2表面的小.②闭合S,将R的滑片缓慢滑到某一位置.V1的示数如图丙所示,读数U1为V,V2的示数U2为1.17 V.由此可知,表面光照强度较小的光敏电阻的阻值(选填“较大”或“较小”).③断开S.(3)光源跟踪测试.①将手电筒的光从电池板上方斜照射到R G1和R G2.②闭合S,并启动控制单元.控制单元检测并比较两光敏电阻的电压,控制电动机转动.此时两电压表的示数U1<U2,图乙中的电动机带动电池板(填“逆时针”或“顺时针”)转动,直至时停止转动,电池板正对手电筒发出的光.3.(1)如图所示(2)①b②1.63(1.61~1.65均可)较大(3)②逆时针U1=U2(或R G1=R G2)[解析] (1)由题图甲可知,V1测R G1两端电压,V2测R G2两端电压,滑动变阻器采用分压式接法,由题图乙可知,此时V2已并联在R G2两端,V1未并联在电路中,故应将V1的“3”接线柱连到滑动变阻器右上接线柱处,滑动变阻器分压式接入电路中.(2)①从安全性角度考虑,一开始应将题图甲中R的滑片置于b端,使两个电压表的示数均为零.②由题图丙知电压表的分度值为0.1 V,根据读数原则需估读到0.1 V的下一位,读数为1.63 V.由串联电路中电流相等,电阻之比等于电压之比,可知电压较大时对应的电阻较大.由题图甲知,V1测R G1两端电压,V2测R G2两端电压,且U1>U2,则R G1>R G2,由①可知R G1表面的光照强度比R G2表面的小,说明表面光照强度较小的光敏电阻的阻值较大.(3)②U1<U2,说明R G1电阻小,对应光照强度大,而R G2电阻大,对应光照强度小,因此光是从左上方斜向右下方照射,所以应逆时针转动电池板,使光线和太阳能电池板垂直,直至U1=U2时停止转动,此时R G1=R G2,两板对应光照强度相同,电池板正对手电筒发出的光.4.[2024·广西卷] 某同学为探究电容器充、放电过程,设计了图甲实验电路.器材如下:电容器,电源E(电动势6 V,内阻不计),电阻R1=400.0 Ω,电阻R2=200.0 Ω,电流传感器,开关S1、S2,导线若干.实验步骤如下:(1)断开S1、S2,将电流传感器正极与a节点相连,其数据采样频率为5000 Hz,则采样周期为s;(2)闭合S 1,电容器开始充电,直至充电结束,得到充电过程的I -t 曲线如图乙,由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为 mA(结果保留3位有效数字);(3)保持S 1闭合,再闭合S 2,电容器开始放电,直至放电结束,则放电结束后电容器两极板间电压为 V;(4)实验得到放电过程的I -t 曲线如图丙,I -t 曲线与坐标轴所围面积对应电容器释放的电荷量为0.018 8 C,则电容器的电容C 为 μF .图丙中I -t 曲线与横坐标、直线t =1 s 所围面积对应电容器释放的电荷量为0.003 8 C,则t =1 s 时电容器两极板间电压为 V(结果保留2位有效数字). 4.(1)15000(2)15.0 (3)2 (4)4.7×103 5.2[解析] (1)采样周期为T =1f =15000 s .(2)由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为15.0 mA .(3)放电结束后电容器两极板间电压等于R 2两端电压,根据闭合电路欧姆定律得电容器两极板间电压为U C =ER 1+R 2·R 2=2 V . (4)充电结束后电容器两端电压为U C '=E =6 V,故可得ΔQ =(U C '-U C )C =0.018 8 C,解得C =4.7×103 μF;设t =1 s 时电容器两极板间电压为U C ″,得(U C '-U C ″)C =0.003 8 C,代入数值解得U C ″≈5.2 V .5.[2024·海南卷] 用如图甲所示的电路观察电容器的充放电现象,实验器材有电源E 、电容器C 、电压表、电流表、电流传感器、计算机、定值电阻R 、单刀双掷开关S 1、开关S 2、导线若干.(1)闭合开关S 2,将S 1接1,电压表示数增大,最后稳定在12.3 V .在此过程中,电流表的示数 .(填选项标号) A .一直稳定在某一数值 B .先增大,后逐渐减小为零C .先增大,后稳定在某一非零数值(2)先后断开开关S 2、S 1,将电流表更换成电流传感器,再将S 1接2,此时通过定值电阻R 的电流方向为 (选填“a →b ”或“b →a ”),通过传感器将电流信息传入计算机,画出电流随时间变化的I -t 图像,如图乙,t =2 s 时I =1.10 mA,图中M 、N 区域面积比为8∶7,可求出R = kΩ(保留2位有效数字).5.(1)B (2)a →b 5.2[解析] (1)电容器充电过程中,当电路刚接通后,电流表示数从0增大至某一最大值,后随着电容器的不断充电,电路中的充电电流在减小,当充电结束电路稳定后,此时电路相当于断路,电流为0,故选B .(2)根据电路图可知充电结束后电容器上极板带正电,将S 1接2,电容器放电,此时通过定值电阻R 的电流方向为a →b ;t =2 s 时,I =1.10 mA,可知此时电容器两端的电压为U 2=IR ,电容器开始放电前两端电压为12.3 V ,根据I -t 图像与横轴围成的面积表示放电荷量可得,0~2 s 的放电荷量为Q 1=ΔU ·C =(12.3-1.10×10-3·R )C ,2 s 后到放电结束放电荷量为Q 2=ΔU'·C =1.10×10-3·RC ,根据题意Q 1Q 2=87,解得R ≈5.2 kΩ.6.[2024·河北卷] 某种花卉喜光,但阳光太强时易受损伤.某兴趣小组决定制作简易光强报警器,以便在光照过强时提醒花农.该实验用到的主要器材如下:学生电源、多用电表、数字电压表(0~20 V)、数字电流表(0~20 mA)、滑动变阻器R (最大阻值50 Ω,1.5 A)、白炽灯、可调电阻R 1(0~50 kΩ)、发光二极管LED 、光敏电阻R G 、NPN 型三极管VT 、开关和若干导线等. (1)判断发光二极管的极性使用多用电表的“×10 k”欧姆挡测量二极管的电阻.如图甲所示,当黑表笔与接线端M 接触、红表笔与接线端N 接触时,多用电表指针位于表盘中a 位置(见图乙);对调红、黑表笔后指针位于表盘中b 位置(见图乙).由此判断M 端为二极管的 (选填“正极”或“负极”).(2)研究光敏电阻在不同光照条件下的伏安特性①采用图丙中的器材进行实验,部分实物连接已完成.要求闭合开关后电压表和电流表的读数从0开始.导线L 1、L 2和L 3的另一端应分别连接滑动变阻器的 、 、接线柱(以上三空选填接线柱标号“A”“B”“C”或“D”).②图丁为不同光照强度下得到的光敏电阻伏安特性曲线,图中曲线Ⅰ、Ⅰ和Ⅰ对应光敏电阻受到的光照由弱到强.由图像可知,光敏电阻的阻值随其表面受到光照的增强而(选填“增大”或“减小”).(3)组装光强报警器电路并测试其功能图戊为利用光敏电阻、发光二极管、三极管(当b、e间电压达到一定程度后,三极管被导通)等元件设计的电路.组装好光强报警器后,在测试过程中发现,当照射到光敏电阻表面的光强达到报警值时,发光二极管并不发光,为使报警器正常工作,应(选填“增大”或“减小”)可调电阻R1的阻值,直至发光二极管发光.6.(1)负极(2)①A A C(或D)[或者三空分别为:C(或D)A B]②减小(3)增大[解析] (1)使用多用电表欧姆挡测二极管电阻时,电流也是“红进黑出”,即表内电源正极与黑表笔相连,电源负极与红表笔相连,且测二极管正向电阻时阻值很小,测二极管反向电阻时阻值无穷大.当黑表笔与接线柱M接触、红表笔与接线柱N接触时,多用电表指针位于表盘中a 位置(电阻无穷大),而对调红、黑表笔后指针位于表盘中b位置(电阻很小),说明黑表笔(连接电源正极)与接线柱N接触时测的是二极管正向电阻,即N端为二极管的正极.(2)①要求闭合开关后电压表和电流表的读数从0开始,所以滑动变阻器应采用分压式接法,导线L2应连接A接线柱,导线L1和导线L3应“一上一下”连接滑动变阻器的接线柱,可以导线L1连接A接线柱,导线L3连接C或D接线柱,或者导线L3连接B接线柱,导线L1连接C或D接线柱.②伏安特性曲线上的点与原点连线的斜率的倒数表示电阻,由所给伏安特性曲线图可知,曲线Ⅰ、Ⅰ、Ⅰ对应的电阻在减小,说明随着光照由弱到强,光敏电阻的阻值减小.(3)在测试过程中发现,当照射在光敏电阻表面的光强达到报警值时,发光二极管并不发光,说明三极管未被导通,这是因为b、e间电压较小,未达到是三极管导通的值,为使报警器正常工作,应调大R1两端分得的电压直至发光二极管发光,由于R1与R G串联后总电压一定,所以要调大R1的阻值.7.[2024·江苏卷] 某同学在实验室做“测定金属的电阻率”的实验,除被测金属丝外,还有如下实验器材可供选择:A.直流电源:电动势约为3 V,内阻可忽略不计;B.电流表A:量程0~100 mA,内阻约为5 Ω;C.电压表V:量程0~3 V,内阻为3 kΩ;D.滑动变阻器:最大阻值为100 Ω,允许通过的最大电流为0.5 A;E.开关、导线等.(1)该同学用刻度尺测得金属丝接入电路的长度L=0.820 m,用螺旋测微器测量金属丝直径时的测量结果如图甲所示,从图中读出金属丝的直径为mm.(2)用多用电表欧姆“×1”挡测量接入电路部分的金属丝电阻时,多用电表的示数如图乙所示,从图中读出金属丝电阻约为Ω.(3)若该同学根据伏安法测出金属丝的阻值R=10.0 Ω,则这种金属材料的电阻率为Ω·m.(结果保留两位有效数字)7.(1)0.787(0.785~0.788均可)(2)9.0(3)5.9×10-6[解析] (1)根据螺旋测微器的读数规律,该读数为d=0.5 mm+28.7×0.01 mm=0.787 mm.(2)根据欧姆挡的读数规律,该读数为R x=9.0×1 Ω=9.0 Ω.(3)根据电阻定律有R=ρLS =ρLπ(d2)2=4ρLπd2,解得ρ=πd2R4L,代入数据得ρ=5.9×10-6 Ω·m.8.[2024·江西卷] 某小组欲设计一种电热水器防触电装置,其原理是:当电热管漏电时,利用自来水自身的电阻,可使漏电电流降至人体安全电流以下.为此,需先测量水的电阻率,再进行合理设计.(1)如图1所示,在绝缘长方体容器左右两侧安装可移动的薄金属板电极,将自来水倒入其中,测得水的截面宽d=0.07 m和高h=0.03 m.(2)现有实验器材:电流表(量程0~300 μA,内阻R A=2500 Ω)、电压表(量程0~3 V或0~15 V,内阻未知)、直流电源(3 V)、滑动变阻器、开关和导线.请在图1中画线完成电路实物连接.(3)连接好电路,测量26 ℃的水在不同长度l时的电阻值R x.将水温升到65 ℃,重复测量.绘出26 ℃和65 ℃水的R x-l图线,分别如图2中甲、乙所示.(4)若R x-l图线的斜率为k,则水的电阻率表达式为ρ=(用k、d、h表示).实验结果表明,温度(选填“高”或“低”)的水更容易导电.(5)测出电阻率后,拟将一段塑料水管安装于热水器出水口作为防触电装置.为保证出水量不变,选用内直径为8.0×10-3m的水管.若人体的安全电流为1.0×10-3A,热水器出水温度最高为65 ℃,忽略其他电阻的影响(相当于热水器220 V的工作电压直接加在水管两端),则该水管的长度至少应设计为m.(保留2位有效数字)8.(2)如图所示(4)kdh高(5)0.46[解析] (2)由于电流表阻值已知,因此电流表采用内接法时,水的电阻R =U I-R A ,可消除伏安法测电阻的系统误差;因电源电动势为3 V ,则电压表选用0~3 V 量程.实物连线如图所示. (4)根据电阻定律有R x =ρl S ,又S =dh ,联立可得R x =ρdℎl ,故R x -l 图像的斜率k =ρdℎ,解得ρ=kdh ;根据题图2可知,65 ℃水的R x -l 图像的斜率比26 ℃水的R x -l 图像的斜率小,说明温度高的水的电阻率较小,更容易导电.(5)根据欧姆定律和电阻定律有R =UI =ρl 'πD 24,其中ρ=kdh ,由题图2可知,65 ℃水的R x -t 图像的斜率k =80.7×103 Ω/m,代入数据解得l'≈0.46 m,故该水管长度的最小值为0.46 m .9.[2024·辽宁卷] 某探究小组要测量电池的电动势和内阻.可利用的器材有:电压表、电阻丝、定值电阻(阻值为R 0)、金属夹、刻度尺、开关S 、导线若干.他们设计了如图所示的实验电路原理图.(1)实验步骤如下:①将电阻丝拉直固定,按照图甲连接电路,金属夹置于电阻丝的 (选填“A ”或“B ”)端; ②闭合开关S,快速滑动金属夹至适当位置并记录电压表示数U ,断开开关S,记录金属夹与B 端的距离L ;③多次重复步骤②,根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ;④按照图乙将定值电阻接入电路,多次重复步骤②,再根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ.(2)由图线得出纵轴截距为b ,则待测电池的电动势E = .(3)由图线求得Ⅰ、Ⅰ的斜率分别为k 1、k 2,若k2k 1=n ,则待测电池的内阻r = (用n 和R 0表示).9.(1)A (2)1b(3)R 0n -1[解析] (1)为了保护电路,避免通过电源的电流过大,闭合开关前,金属夹应置于使电阻丝接入电路的阻值最大处,即应该置于A 端.(2)对于图甲电路,根据闭合电路欧姆定律有U =E -Ir ,设金属丝的电阻率为ρ,横截面积为S ,根据欧姆定律和电阻定律有I =UR ,R =ρLS ,联立可得U =E -USρL r ,整理可得1U =1E +Sr Eρ·1L ,对于图乙电路,根据闭合电路欧姆定律有U =E -I (r +R 0),根据欧姆定律和电阻定律有I =UR,R =ρL S,联立并整理可得1U =1E+S (r+R 0)Eρ·1L ,所以图线的纵轴截距b =1E ,解得E =1b .(3)由题意可知k 1=SrEρ,k 2=S (r+R 0)Eρ,又k2k 1=n ,联立解得r =R0n -1. 10.电阻型氧气传感器的阻值会随所处环境中的氧气含量发生变化.在保持流过传感器的电流(即工作电流)恒定的条件下,通过测量不同氧气含量下传感器两端的电压,建立电压与氧气含量之间的对应关系,这一过程称为定标.一同学用图甲所示电路对他制作的一个氧气传感器定标.实验器材有:装在气室内的氧气传感器(工作电流1 mA)、毫安表(内阻可忽略)、电压表、电源、滑动变阻器、开关、导线若干、5个气瓶(氧气含量分别为1%、5%、10%、15%、20%).(1)将图甲中的实验器材间的连线补充完整,使其能对传感器定标; (2)连接好实验器材,把氧气含量为1%的气瓶接到气体入口;(3)把滑动变阻器的滑片滑到 端(选填“a ”或“b ”),闭合开关;。

高考物理专项复习《力学实验》含答案1．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关。

理论与实验都表明k=Y SL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量。

（1）在国际单位中，杨氏模量Y的单位应该是___________A．N B．m C．N/m D．Pa（2）有一段横截面是圆形的橡皮筋，应用螺旋测微器和刻度尺分别测量它的直径和长度如图（a）和图（b）所示，刻度尺的读数为___________cm，螺旋测微器的读数为___________mm。

（3）小华通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图（c）所示。

由图像可求得该橡皮筋的劲度系数k=___________N/m，这种橡皮筋的Y值等于___________（结果保留两位有效数字）。

（4）图像中图线发生弯曲的原因是___________。

【答案】D11.98（11.96~12.00均正确） 3.999（3.998~4.000均正确）319.1 3.0×106 Pa橡皮筋受力发生的形变超出其弹性限度，不再遵循弹力F与伸长量x成正比的规律【详解】（1）[1]根据表达式Sk YL=得kLYS=已知k的单位是N/m，L的单位m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故D项正确。

（2）[2][3]刻度尺从零开始，橡皮筋的尾部接近12.00，则读数估读为11.98 cm；螺旋测微器固定部分读数3.5 mm，转动部分读数为49.9，故读数为3.5 mm＋49.9×0.01 mm=3.999 mm。

（3）[4]根据胡克定律F=kx可知，图像的斜率大小等于劲度系数大小，由图像求出劲度系数为k=15.00.047N/m=319.1 N/m[5]根据Sk YL=可得62319.10.1198Pa 3.010Pa0.0039993.14()2kLYS⨯===⨯⨯（4）[6]当弹力超过其弹性限度时，胡克定律不再适用，即不再遵循伸长量x与弹力F成正比的规律，故图线发生弯曲。

历年（2019-2023）高考物理真题专项（力学实验）练习 一、实验题（1）已知打出图（b）中相邻两个计数点的时间间隔均为为初始位置，将打出B、C、D、E位移区间AB AC AD AE AF()x 6.60 14.60 x∆34.90 47.30Δcm（3）从实验结果可知，小车运动的v-表示，其中k=________2cm/s，b=（4）根据（3）中的直线方程可以判定小车做匀加速直线运动，得到打出度大小A v=________，小车的加速度大小作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与小车位于气垫导轨上（视为无摩擦力）4．（2023ꞏ辽宁ꞏ统考高考真题）某同学为了验证对心碰撞过程中的动量守恒定律，设计了如下实验：用纸板搭建如图所示的滑道，使硬币可以平滑地从斜面滑到水平面上，其中OA 为水平段。

选择相同材质的一元硬币和一角硬币进行实验。

测量硬币的质量，得到一元和一角硬币的质量分别为1m 和2m (12m m >)。

将硬币甲放置在斜面一某一位置，标记此位置为B 。

由静止释放甲，当甲停在水平面上某处时，测量甲从O 点到停止处的滑行距离OP 。

将硬币乙放置在O 处，左侧与O 点重合，将甲放置（1）实验中，拉动木板时__________（填“必须”或“不必”）保持匀速。

（2）用A m 和B m 分别表示木块A 和重物B 的质量，则m 和A B 0m m m n μ、、、、所满足的关系式为m =__________。

（1）用实验室提供的螺旋测微器测量摆球直径。

首先，调节螺旋测微器，拧动微调旋钮使测微螺杆和测砧相触时，发现固定刻度的横线与可动刻度上的零刻度线未对齐，如图（a）所示，该示数为___________mm；螺旋测微器在夹有摆球时示数如图（b）所示，该示数为___________mm，则摆球的直径为___________mm。

（2）单摆实验的装置示意图如图（c）所示，其中角度盘需要固定在杆上的确定点O处，摆线在角度盘上所指的示数为摆角的大小。
