简析预制板代替砖胎膜

浅谈水泥压力板代替砖胎模施工技术发布时间：2023-02-22T01:15:53.906Z 来源：《城镇建设》2022年19期5卷作者：刘新齐少祥[导读] 水泥压力板是以天然纤维和水泥为原料，经制浆、成型、切割、加压、刘新齐少祥中建新疆建工（集团）有限公司【摘要】：水泥压力板是以天然纤维和水泥为原料，经制浆、成型、切割、加压、养护而成的一种新型建筑板材。

结构成型之后可以作为保护层提高结构的工作性能，与传统的砖胎膜相比，降低了砌体材料及人工的使用，同时大大提高了施工效率。

【关键词】：水泥压力板、砖胎模简介：砖胎膜是基础施工时砖砌体代替木模板支模的一种方法。

主要应用于条形基础、下墩式独立基础、集水坑等侧模不易拆除的地方。

但大规模砖胎膜砌筑施工时土方开挖量大、砖及砂浆价格较高、如有防水要求时还需在砖胎膜内侧进行抹灰、人工投入量大、需等砌体砂浆强度达到以后才可进行下道工序施工，施工周期长。

相比较传统的砖砌体砖胎膜，水泥压力板能够做到快速拼装，省时省力，不需进行抹灰，表面平整，水泥压力板综合价格较传统砖胎膜低廉等优点，不仅降低了成本，同时大大提高施工效率，有效缩短工序工期。

正文：一、工程概况曲江荣苑林樾小区项目地处西安市未央区大学城板块，人流量大，场地狭小，总建筑面积 20.9 万平方米，地下车库外墙采用条形基础、内部采用下墩式独立基础。

二、材料性能水泥压力板采用了425号硫铝酸盐水泥作原料，内掺水泥重量25%的木质纤维，并且双面加耐碱玻纤布增强，具有较高的强度、韧性、不透水性及抗冻性能。

可作为基础侧梁模板使用，安装过程中可根据设计尺寸锯割、可钉，安装完毕后可不用拆除等特点。

水泥压力板材料性能表三、水泥压力板胎模施工工艺定位放线→基础土方开挖→平整→水泥压力板安装加固（根据需要可裁成合适尺寸）→垫层混凝土浇筑→绑扎钢筋→浇筑混凝土四、水泥压力板胎模施工方法1、定位放线根据图纸设计要求，根据施工现场控制点，将基础位置采用测量仪器进行现场放样，并应拉线撒灰进行标记。

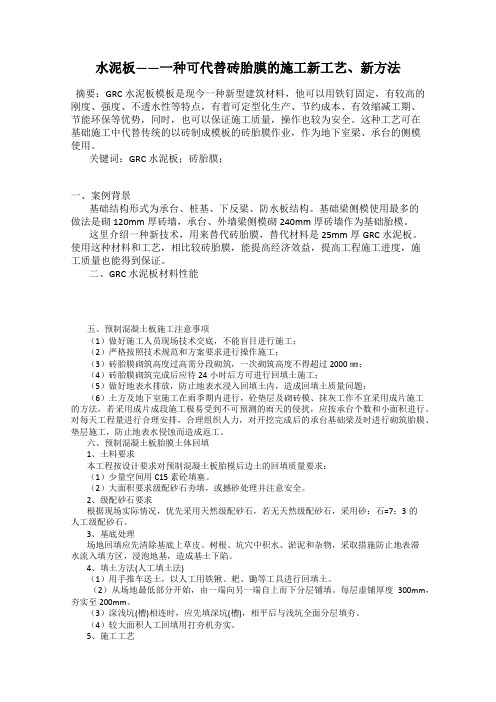

水泥板——一种可代替砖胎膜的施工新工艺、新方法摘要：GRC水泥板模板是现今一种新型建筑材料，他可以用铁钉固定，有较高的刚度、强度、不透水性等特点，有着可定型化生产、节约成本、有效缩减工期、节能环保等优势，同时，也可以保证施工质量，操作也较为安全。

这种工艺可在基础施工中代替传统的以砖制成模板的砖胎膜作业，作为地下室梁、承台的侧模使用。

关键词：GRC水泥板；砖胎膜；一、案例背景基础结构形式为承台、桩基、下反梁、防水板结构。

基础梁侧模使用最多的做法是砌120mm厚砖墙，承台、外墙梁侧模砌240mm厚砖墙作为基础胎模。

这里介绍一种新技术，用来替代砖胎膜，替代材料是25mm厚GRC水泥板。

使用这种材料和工艺，相比较砖胎膜，能提高经济效益，提高工程施工进度，施工质量也能得到保证。

二、GRC水泥板材料性能五、预制混凝土板施工注意事项（1）做好施工人员现场技术交底，不能盲目进行施工；（2）严格按照技术规范和方案要求进行操作施工；（3）砖胎膜砌筑高度过高需分段砌筑，一次砌筑高度不得超过2000㎜；（4）砖胎膜砌筑完成后应待24小时后方可进行回填土施工；（5）做好地表水排放，防止地表水浸入回填土内，造成回填土质量问题；（6）土方及地下室施工在雨季期内进行，砼垫层及砌砖模、抹灰工作不宜采用成片施工的方法，若采用成片成段施工极易受到不可预测的雨天的侵扰，应按承台个数和小面积进行。

对每天工程量进行合理安排，合理组织人力，对开挖完成后的承台基础梁及时进行砌筑胎膜、垫层施工，防止地表水侵蚀而造成返工。

六、预制混凝土板胎膜土体回填1、土料要求本工程按设计要求对预制混凝土板胎模后边土的回填质量要求：（1）少量空间用C15素砼填塞。

（2）大面积要求级配砂石夯填，或撼砂处理并注意安全。

2、级配砂石要求根据现场实际情况，优先采用天然级配砂石，若无天然级配砂石，采用砂：石=7：3的人工级配砂石。

3、基底处理场地回填应先清除基底上草皮、树根、坑穴中积水、淤泥和杂物，采取措施防止地表滞水流入填方区，浸泡地基，造成基土下陷。

预制混凝土板胎膜施工方法西藏藏建建设有限公司李伟伟李鹏1.前言1.1砖胎膜是砖砌体代替木模板或钢模板支模的一种方法。

主要应用于地下室筏板、基础梁、承台、集水坑等侧模不易拆除的地方。

但大规模砖胎膜砌筑施工周期长，人工投入量大，影响工期客观因素较多，对工期及成本控制较困难。

1.2为了解决传统转胎膜施工的弊端，城关区2018年三期公租房建设项目部根据多个项目的施工经验，探索出一套较为成熟的用来代替传统砖胎膜的施工方法。

在地下室筏板基础施工中用预制混凝土板代替传统的砖胎膜，作为地下室筏板、承台、集水坑、电梯井的侧模使用。

预制混凝土板可根据地下室筏板、承台、集水坑、电梯井等结构部位的规格自由切割拼装，拼装采用专用连接件或粘结剂。

预制混凝土构件采用工厂加工的方式，具有构件精度高，生产效率高的特点。

另外混凝士预制板强度比传统砖砌体强度高，承台周围士方回填时不易出现裂缝及坍塌，能够有效保证胎膜成型质量。

采用此技术不仅降低了成本，提高了效率，缩短了工期且避免了传统砖胎膜砌筑和抹灰存在耗时、耗力、成本高等诸多缺点。

2.适用范围本工法适用于地下室筏板、承台、集水坑、电梯井等侧模不易拆除的地方安装。

3.工法特点3.1预制生产，施工便捷：预制混凝土板可根据基础深化图在工厂进行加工，各预制板按承台类型进行编号，也可以采购标准板现场切割，预制板之间相互连接可采用专用连接件或粘接剂，施工工艺简单，操作便易。

3.2绿色施工，缩短工期：预制混凝土板内表面光滑，无需抹灰处理便可直接施工防水层，预制板代替砖胎膜节约大量用砖，砌筑、抹灰两个环节的取消节约了大量材料和劳动力，也缩短了工期。

3.3强度较高，保证质量：混凝土预制板强度远远高于砖砌体强度，在承台四周土方回填过程中不易产生裂缝及坍塌，可有效提高砖胎膜的施工质量。

4.工艺原理根据施工图纸及项目部探索总结的施工经验，预制混凝土构件采用计算机辅助深化设计，工厂加工生产并划分区段、编好编码，运至施工现场后采用连接件或粘结剂安装，从而来达到最佳质量标准，加快了施工进度，取得了一定的经济效益、社会效益。

GRC水泥板代替砖胎模施工工法GRC水泥板代替砖胎模施工工法一、前言GRC水泥板（Glassfiber Reinforced Cement，玻璃纤维增强水泥）是一种轻质、高强度的建筑材料。

在传统施工工法中，砖胎模常用于建筑结构的建造。

然而，砖胎模施工工法存在劳动强度大、速度慢和施工质量不稳定等问题。

为了改善这些问题，GRC水泥板逐渐被引入到施工工法中。

本文将介绍GRC水泥板代替砖胎模施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及提供一个工程实例。

二、工法特点使用GRC水泥板代替砖胎模施工具有以下几个特点：1. 轻质高强：GRC水泥板重量轻，每平方米约为30kg，方便搬运和安装，并且具有较高的强度，可以满足建筑结构的要求。

2. 施工速度快：相比于砖胎模施工工法，GRC 水泥板的安装速度更快，能够加快施工进度。

3. 质量稳定：GRC水泥板的生产工艺相对稳定，能够保证施工工法的质量稳定性。

4. 适用范围广：GRC水泥板适用于墙体、地板、屋顶等建筑结构的施工，灵活多样。

5. 环保节能：GRC水泥板不含有有害物质，可以循环利用，符合可持续发展的要求。

三、适应范围GRC水泥板代替砖胎模施工工法适用于各类建筑结构，特别适合于中小型建筑项目，例如住宅、商业综合体、公共建筑等。

不仅可以满足建筑结构的强度要求，还能够提高施工速度和质量稳定性。

四、工艺原理GRC水泥板代替砖胎模施工工法的基本原理是将制作好的GRC水泥板安装到建筑结构中，作为墙体、地板或屋顶等结构的承重材料。

GRC水泥板的制作通常包括以下步骤：材料准备、模具制作、配料、搅拌、浇注、养护和成型等。

在施工过程中，根据建筑设计要求，选择合适的尺寸和型号的GRC水泥板，在施工现场将其安装到预先预留好的位置上，使用连接件进行固定。

五、施工工艺GRC水泥板代替砖胎模施工工法的施工工艺包括以下几个阶段：1. 准备阶段：包括施工材料、机具设备的准备，施工现场的清理和预处理等。

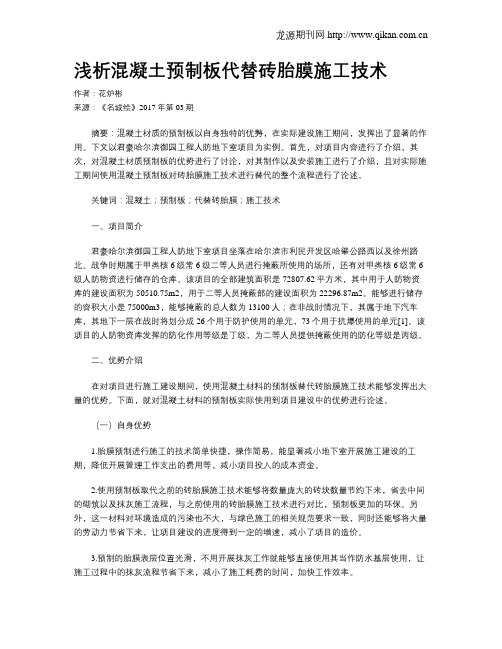

浅析混凝土预制板代替砖胎膜施工技术作者：花炉彬来源：《名城绘》2017年第03期摘要：混凝土材质的预制板以自身独特的优勢，在实际建设施工期间，发挥出了显著的作用。

下文以君豪哈尔滨御园工程人防地下室项目为实例。

首先，对项目内容进行了介绍，其次，对混凝土材质预制板的优势进行了讨论，对其制作以及安装施工进行了介绍，且对实际施工期间使用混凝土预制板对砖胎膜施工技术进行替代的整个流程进行了论述。

关键词：混凝土；预制板；代替砖胎膜；施工技术一、项目简介君豪哈尔滨御园工程人防地下室项目坐落在哈尔滨市利民开发区哈肇公路西以及徐州路北。

战争时期属于甲类核6级常6级二等人员进行掩蔽所使用的场所，还有对甲类核6级常6级人防物资进行储存的仓库。

该项目的全部建筑面积是72807.62平方米，其中用于人防物资库的建设面积为50510.75m2，用于二等人员掩蔽部的建设面积为22296.87m2。

能够进行储存的容积大小是75000m3，能够掩蔽的总人数为13100人；在非战时情况下，其属于地下汽车库，其地下一层在战时将划分成26个用于防护使用的单元，73个用于抗爆使用的单元[1]。

该项目的人防物资库发挥的防化作用等级是丁级，为二等人员提供掩蔽使用的防化等级是丙级。

二、优势介绍在对项目进行施工建设期间，使用混凝土材料的预制板替代砖胎膜施工技术能够发挥出大量的优势。

下面，就对混凝土材料的预制板实际使用到项目建设中的优势进行论述。

（一）自身优势1.胎膜预制进行施工的技术简单快捷，操作简易，能显著减小地下室开展施工建设的工期，降低开展管理工作支出的费用等，减小项目投入的成本资金。

2.使用预制板取代之前的砖胎膜施工技术能够将数量庞大的砖块数量节约下来，省去中间的砌筑以及抹灰施工流程，与之前使用的砖胎膜施工技术进行对比，预制板更加的环保。

另外，这一材料对环境造成的污染也不大，与绿色施工的相关规范要求一致，同时还能够将大量的劳动力节省下来，让项目建设的进度得到一定的增速，减小了项目的造价。

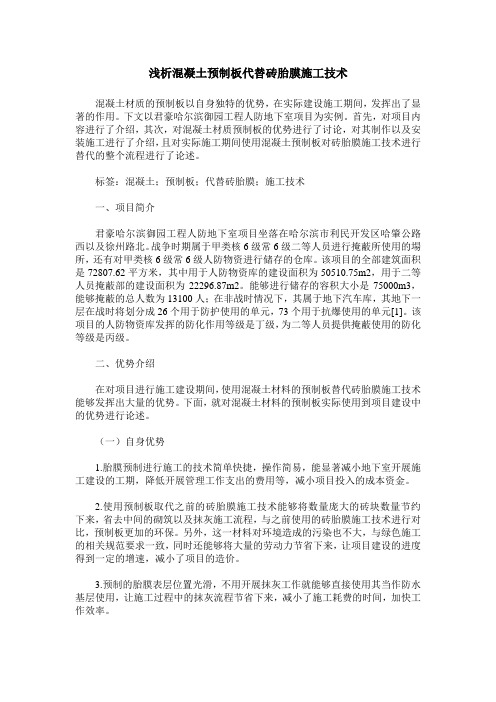

浅析混凝土预制板代替砖胎膜施工技术混凝土材质的预制板以自身独特的优势，在实际建设施工期间，发挥出了显著的作用。

下文以君豪哈尔滨御园工程人防地下室项目为实例。

首先，对项目内容进行了介绍，其次，对混凝土材质预制板的优势进行了讨论，对其制作以及安装施工进行了介绍，且对实际施工期间使用混凝土预制板对砖胎膜施工技术进行替代的整个流程进行了论述。

标签：混凝土；预制板；代替砖胎膜；施工技术一、项目简介君豪哈尔滨御园工程人防地下室项目坐落在哈尔滨市利民开发区哈肇公路西以及徐州路北。

战争时期属于甲类核6级常6级二等人员进行掩蔽所使用的場所，还有对甲类核6级常6级人防物资进行储存的仓库。

该项目的全部建筑面积是72807.62平方米，其中用于人防物资库的建设面积为50510.75m2，用于二等人员掩蔽部的建设面积为22296.87m2。

能够进行储存的容积大小是75000m3，能够掩蔽的总人数为13100人；在非战时情况下，其属于地下汽车库，其地下一层在战时将划分成26个用于防护使用的单元，73个用于抗爆使用的单元[1]。

该项目的人防物资库发挥的防化作用等级是丁级，为二等人员提供掩蔽使用的防化等级是丙级。

二、优势介绍在对项目进行施工建设期间，使用混凝土材料的预制板替代砖胎膜施工技术能够发挥出大量的优势。

下面，就对混凝土材料的预制板实际使用到项目建设中的优势进行论述。

（一）自身优势1.胎膜预制进行施工的技术简单快捷，操作简易，能显著减小地下室开展施工建设的工期，降低开展管理工作支出的费用等，减小项目投入的成本资金。

2.使用预制板取代之前的砖胎膜施工技术能够将数量庞大的砖块数量节约下来，省去中间的砌筑以及抹灰施工流程，与之前使用的砖胎膜施工技术进行对比，预制板更加的环保。

另外，这一材料对环境造成的污染也不大，与绿色施工的相关规范要求一致，同时还能够将大量的劳动力节省下来，让项目建设的进度得到一定的增速，减小了项目的造价。

3.预制的胎膜表层位置光滑，不用开展抹灰工作就能够直接使用其当作防水基层使用，让施工过程中的抹灰流程节省下来，减小了施工耗费的时间，加快工作效率。

GRC水泥板代替砖胎模施工工法今年以来，全国范围内掀起了预制装配化建筑的热潮，其中以远大、万科等企业为领头羊，方兴未艾。

万众创新的引导下，有很多的同仁则从各个角度，分析预制装配化带来的机遇，以下是一位朋友提出的一些理念，值得有兴趣的朋友深思：前言：砖胎模是用砖砌体代替木模板或钢模板来支模的一种方法，主要用于基础梁、承台、集水坑等侧模不容易拆除的部位。

但是砖胎模砌筑工程量较大，投入人力较多，成本较高。

能否用50mm的水泥纤维板代替传统的砖胎膜，并取得经济效益，是本文攻克的难点。

1、适用范围本工法适用于建筑工程中基础梁、承台、集水坑等侧模不容易拆除的部位，采用GRC水泥板替代砖胎模，起到节约成本、节约工期、降低劳动力投入等效益。

2、材料及设备2.1材料：根据材料计划及施工现场进度安排情况，配备足够的GRC水泥板及砂子、石灰、水泥、钢钉、钢丝绳、木楔子等材料。

2.2机具设备：木工电锯、手电钻、铁木榔头、水平尺、钢卷尺、托线板、线坠、铁抹子、筛子、手推车等。

水泥：采用325号普通硅酸盐水泥，水泥不得受潮结块。

砂子：中砂，应过5mm孔径的筛，含泥量不得大于5%。

水：采用自来水。

砂浆：抹灰采用砂浆强度为M5。

（冬期施工内掺防冻剂）进场材料必须有出厂合格证及试验报告，对不符合要求的材料严禁进场，水泥板装卸平稳、避免冲撞。

砂浆进行现场拌制，随伴随用，砂浆应具有良好的和易性和保水性，水泥砂浆必须在拌成后3小时内使用完毕（当大气温度超过30℃时，应在拌成后2小时内使用完毕），严禁使用过夜砂浆。

3、施工准备3.1项目经理部组织专业施工队伍，并进行施工前技术、安全培训，培训合格后方准入场。

3.2基坑（槽）必须开挖到位，并按设计和规范要求对基坑（槽）底、侧处理完毕。

3.3施工测量放线等均已在现场弹出，并经验收、复核并办理好复核手续。

3.4基坑及基槽周边堆土固化处理完毕，避免施工土方坍塌或夹砂等污染作业面。

4、施工工艺及方法4.1施工工艺浇筑承台及地梁垫层→测设承台及地梁边线→GRC水泥板固定、安装→水泥板模板外侧回填土至底板垫层底并夯实→浇筑底板垫层→抹灰→防水施工→绑扎钢筋→混凝土浇筑4.2施工方法承台及地梁的基坑（槽）开挖并验槽完毕后，尽快施工承台及地梁底垫层，垫层比承台及地梁边线外扩100mm。

替代砖胎膜的新型材料
替代砖胎膜的新型材料有预制板、水泥轻质隔板等。

这些材料具有以下优点：
- 节约成本：采用预制板、水泥轻质隔板等材料替代砖胎膜，可以减少标准砖的浪费，免除抹灰工序，降低施工成本。

- 缩短工期：预制板、水泥轻质隔板等材料可以直接在现场进行吊运安装，减少了人工机具的投入，提高了施工速度，从而有效地节约了施工周期。

- 适应性强：预制板和水泥轻质隔板可以良好地适应不良地质条件下的施工，技术简单，对施工环境要求低。

在实际应用中，可以根据具体的施工需求和现场情况选择合适的替代材料，以提高施工效率和质量。

砖胎膜施工新工艺传统砖胎膜是用砖砌体代替木模板或钢膜板来支模的一种方法，主要用于地下室基础、承台等侧模不易拆除的地方，但大规模砖胎膜砌筑时土方开挖量大、砖及砂浆价格高、防水施工时还需在内侧抹灰、人工投入量大、需等砌体砂浆强度达到以后方能下道工序施工，施工周期长。

采用预制板胎膜替代传统砖胎膜，拼装速度快，人工花费少、材料价格低，不需进行抹灰，混凝土预制板强度比传统砖胎膜强度高，承台周围回填时不易出现裂缝及坍塌等特点。

中铁二局深圳公司宝安养老院项目基础承台施工采用了拼装式预制板胎膜工法，提高了效率，减少了环境污染，取得了良好的经济、社会效益。

预制板胎膜施工该工法使用轻质隔墙板进行拼装砌筑组成砖胎膜，轻质隔墙板是一种新型节能墙材料，它是一种外型像空心楼板一样的墙材，安装时只需将公母榫槽板材拼起，涂上少量嵌缝砂浆后对拼装起来即可。

预制板公母榫槽该工法适用于路桥、房建及市政工程中各类型的砖胎膜施工，能适应各种复杂环境，特别深承台砖胎膜施工中具有明显优势01施工准备施工准备阶段需熟悉图纸，根据设计图纸的构件尺寸，在工厂加工成型板材，出厂前进行编号，拖运至施工现场指定堆放点。

准备P.O32.5水泥、建筑胶、金属拉片等材料及相应工具，人员进场前进行安全技术交底。

材料进场验收02垫层施工使用全站仪进行承台放样，沿挖边线撒出白线，并在承台开挖边线以外设定水准点以便开挖过程控制开挖深度。

承台开挖采用人工配合机械的方式放坡开挖，开挖至标高后将桩头破除后即浇筑垫层，浇筑垫层时预留出板材安装位置。

承台开挖灰线03定位放线使用全站仪测设，将承台边线利用墨斗进行弹线，并在承台以外设水准点，以便砖胎膜安装定位及标高控制。

承台定位线04预制板安装（1）根据设计图纸，采用施工现场两台塔吊分别将已编号的预制成品板材吊装至指定施工部位进行拼装。

沿着控制线固定定位钢筋，提前对预制墙板进行切割，在垫层上满铺10mm厚水泥胶浆粘接剂，将切割好的板材放置在准确位置后，使用拉片固定。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010715817.2(22)申请日 2020.07.23(71)申请人 中联世纪建设集团有限公司地址 226153 江苏省南通市海门市正余镇(72)发明人 张华　闫立　梁学明　姜鹏　耿陆鑫　(74)专利代理机构 南通市永通专利事务所(普通合伙) 32100代理人 葛雷(51)Int.Cl.E02D 27/01(2006.01)E04C 2/04(2006.01)(54)发明名称PC预制板代替传统砖胎模施工方法(57)摘要本发明公开了一种PC预制板代替传统砖胎模施工方法，包括施工准备、预制板安装、预制板连接固定、内侧支撑、回填施工等步骤。
