【2019最新】苏科版八年级物理上册凸透镜成像规律课后练习一及详解

4.3凸透镜成像的规律姓名：日期：【知识梳理】一、物距和像距物距：物体到凸透镜光心的距离，常用u表示。

像距：像到凸透镜光心的距离，常用v表示。

二、实验：探究凸透镜成像规律（1）实验原理：光的折射；（2）实验器材：凸透镜、光屏、蜡烛（F光源）、光具座；（3）注意事项：“三心同高”即蜡烛的焰心、透镜的光心、光屏的中心在同一高度上，又叫“三心共线”。

（4）实验步骤：①利用平行光聚焦法测定凸透镜的焦距。

②将凸透镜放在蜡烛与光屏之间，点燃蜡烛，调节烛焰、凸透镜、光屏的中心大致在同一高度，或烛焰和光屏的中心位于凸透镜的主光轴上，是为了使烛焰的像成在光屏中央。

③把蜡烛放在与凸透镜距离大于二倍焦距的地方，即u>2f，沿直线移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察这个像是倒立的还是正立的，是放大的还是缩小的。

改变物距u，重做这一步。

④把蜡烛移向凸透镜，使蜡烛与凸透镜间的距离等于二倍焦距，即u=2f，移动光屏，观察像到凸透镜的距离、像的倒正和大小。

⑤把蜡烛再移近凸透镜，让蜡烛与凸透镜间的距离在一倍焦距与二倍焦距之间，即f<u<2f，移动光屏，观察像到凸透镜的距离，像的倒正和大小。

改变物距u，重做这一步。

⑥把蜡烛继续移近凸透镜，让蜡烛在凸透镜的焦点上，即u=f，移动光屏，看是否能够成像。

⑦把蜡烛移到凸透镜的一倍焦距以内，即u<f，移动光屏，在光屏上看不到烛焰的像。

从光屏这一侧透过凸透镜用眼睛直接观察烛焰。

（5）凸透镜成像规律：口诀：一焦分虚实，二焦分大小；虚像同侧正，实像异侧倒；物远实像小，虚像大。

物近像远像变大；物远像近像变小。

三、粗测凸透镜焦距的方法1、使凸透镜正对太阳光（太阳光近似平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

2、利用凸透镜成像原理，凸透镜成倒立、等大实像时，f=u/2。

【2019最新】苏科版八年级物理上册生活中的透镜课后练习一及详解课后练习（一）题一：放大镜实质上是个_______透镜，用放大镜观察邮票时应将邮票放在放大镜的_________以内，这样才能看到______立的虚像。

题二：幻灯机镜头的焦距为f，用它放映幻灯片时，要在屏上成清晰放大的实像，幻灯片与镜头间的距离u应该是（）A．u＞2f B．u =2f C．2f＞u＞f D．u＜f题三：下列光学设备中，应用的原理与如图所示的凸透镜成像规律相同的是（）A．照相机 B．老花镜 C．幻灯机 D．放大镜题四：使用放大镜时，必须让凸透镜到被观察物体的距离；当被观察的物体逐渐靠近放大镜时，这个像将，和被观察的物体相比较是（选填“放大”或“缩小”）的。

题五：欲使幻灯机屏幕上的像大一些，应当采取的做法是（）A．将幻灯机向后移，将幻灯片移近镜头B．将幻灯机向后移，将幻灯片远离镜头C．将幻灯机向前移，将幻灯片移近镜头D．将幻灯机向前移，将幻灯片远离镜头题六：2012年12月13日，“嫦娥二号”探测器与“战神”小行星擦身而过，按照从左到右的次序，探测器上的照相机先后拍摄了一组照片（镜头的焦距不变）。

对此过程，下列说法中正确的是（）A．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变小B．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变大C．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变小D．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变大题七：幻灯机其实相当于一个没有反光镜的投影仪，要想使幻灯机投到屏幕上的像如图所示，则插在幻灯机上的投影片应是下图中的（）题八：某同学听讲座时，想把银幕上用投影仪投影的彩色幻灯片图象用照相机拍摄下来。

由于会场比较暗，他使用了闪光灯。

这样拍出来的照片反而看不清投影到银幕上的图象，倒是把银幕上的一些污渍拍出来了。

请解释此现象。

生活中的透镜课后练习参考答案题一：凸；一倍焦距；正凸透镜的成像规律之一是：u＜f，成正立、放大的虚像，应用是放大镜．所以放大镜实质上是凸透镜，观察邮票的图案时，满足u＜f，成正立放大的虚像。

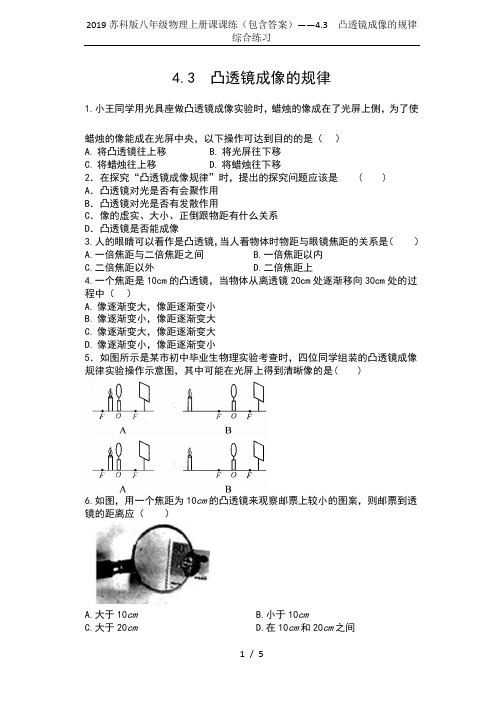

4.3 凸透镜成像的规律1.小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是（）A.将凸透镜往上移B.将光屏往下移C.将蜡烛往上移D.将蜡烛往下移2．在探究“凸透镜成像规律”时，提出的探究问题应该是 ( )A．凸透镜对光是否有会聚作用B．凸透镜对光是否有发散作用C．像的虚实、大小、正倒跟物距有什么关系D．凸透镜是否能成像3.人的眼睛可以看作是凸透镜，当人看物体时物距与眼镜焦距的关系是（）A.一倍焦距与二倍焦距之间B.一倍焦距以内C.二倍焦距以外D.二倍焦距上4.一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中（）A.像逐渐变大，像距逐渐变小B.像逐渐变小，像距逐渐变大C.像逐渐变大，像距逐渐变大D.像逐渐变小，像距逐渐变小5．如图所示是某市初中毕业生物理实验考查时，四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰像的是( )6.如图，用一个焦距为10cm的凸透镜来观察邮票上较小的图案，则邮票到透镜的距离应（）A.大于10cmB.小于10cmC.大于20cmD.在10cm和20cm之间7.让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑(如图所示)，小明用此透镜做“探究透镜成像规律”的实验。

下列说法不正确的是（）A.当物体距透镜5cm时，成正立的像B.当物体距透镜 15cm时，成倒立、放大的实像C.当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小D.当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜8．在下图中，凸透镜的焦距为10 cm，实验时应先调整光屏的_______，以保证烛焰的像能在光屏的_______，若保持图中透镜的位置不变，将蜡烛移至光具座的“20 cm”刻度处．则应在_______cm刻度范围内移动光屏寻找像（选填“60～70”或“大于70”），直到光屏上的像最_______为止．9.小阳在实验室进行凸透镜的成像实验，他所用的凸透镜的焦距为10cm．实验过程中他将蜡烛分别放在甲、乙、丙、丁不同的位置，如图所示，这四个位置中，有几个位置上的蜡烛可以成像在光屏上（）A.1个B.2个C.3个D.5个10.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（）A.过L2的二倍焦距点B.过L2的焦点C.平行于L2的主光轴D.过L2的二倍焦距以外的点11．如图是蜡烛通过凸透镜成像的示意图，当蜡烛放在哪个位置时，才能产生图中所成的像 ( )A．u>2f B．f<u<2f C．u＝f D．u<f 12.让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑（如图所示），小明用此透镜做“探究透镜成像规律”的实验．下列说法正确的是（）A.当物体距透镜5cm时，成正立的像B.当物体距透镜15cm时，成倒立、放大的实像C.当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小D.当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜13.将一个凸透镜正对太阳，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一个物体放在此透镜前40cm 处，则可在凸透镜的另一侧得到一个________．14．小明在做“探究凸透镜成像规律”的实验时，所用凸透镜的焦距为15 cm．将蜡烛放在距离该透镜35 cm处时，蜡烛在光屏上所成清晰的像是 ( )15.如图所示，请你回答下列问题图中所用的光学仪器是 ______ 透镜，能够成一个放大的图象的原因是物体距离 ______ 透镜 ______ 时，成一个______ 立、 ______ 的 ______ 像．16.在探究“凸透镜成像的大小与哪些因素有关”的实验中：吴洋同学通过物理知识的学习，知道放大镜就是凸透镜。

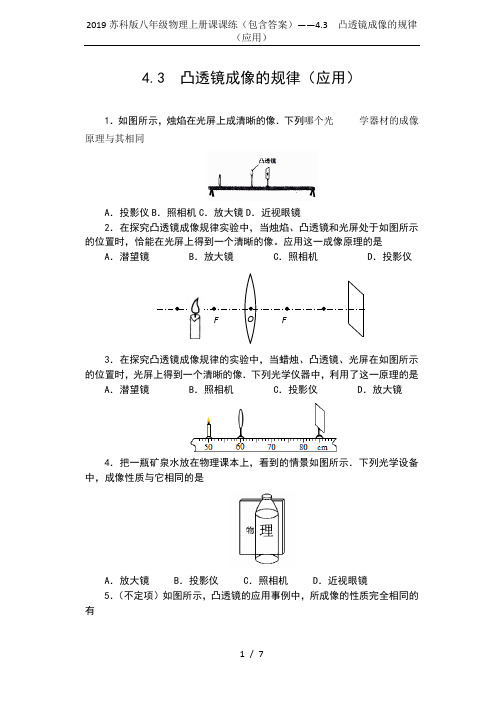

4.3 凸透镜成像的规律（应用）1．如图所示，烛焰在光屏上成清晰的像．下列哪个光学器材的成像原理与其相同A．投影仪B．照相机C．放大镜D．近视眼镜2．在探究凸透镜成像规律实验中，当烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。

应用这一成像原理的是A．潜望镜 B．放大镜 C．照相机 D．投影仪3．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上得到一个清晰的像．下列光学仪器中，利用了这一原理的是A．潜望镜 B．照相机 C．投影仪 D．放大镜4．把一瓶矿泉水放在物理课本上，看到的情景如图所示．下列光学设备中，成像性质与它相同的是A．放大镜 B．投影仪 C．照相机 D．近视眼镜5．（不定项）如图所示，凸透镜的应用事例中，所成像的性质完全相同的有FF O6．将一物体放在凸透镜前20cm处，成倒立、等大的实像，如果将此物体向凸透镜移动5cm，此时的成像规律是生活中＿＿＿＿的成像原理，成倒立、＿＿＿＿的实像．7．在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的______、______的实像。

利用这一成像原理工作的是______（选填“投影仪”、“照相机”或“放大镜”）。

8．小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在此凸透镜的＿＿＿＿＿＿＿＿＿，成的是正立、放大的＿＿＿像．9．小明用焦距为10cm的凸透镜探究凸透镜成像的规律，他将烛焰放在距凸透镜15cm的位置，调节光屏位置，可以得到一个清晰的倒立、＿＿＿＿＿＿（选填“等大”、“放大”或“缩小”）的实像，利用这个原理可以制成＿＿＿＿＿＿．实验中他不慎用手指尖触摸到了凸透镜，此时光屏上＿＿＿＿＿＿（选填“会”或“不会”）出现手指尖的像．10．我国宇航员王亚平在“天宫一号”完成了太空授课，图甲是她做水球实验时的情景，水球相当于＿＿＿＿镜，通过水球可以看到她的＿＿＿＿像（选填“实”或“虚”），这种成像规律在生活中的应用是＿＿＿＿＿（选填“照相机”、“投影仪”或“放大镜”）。

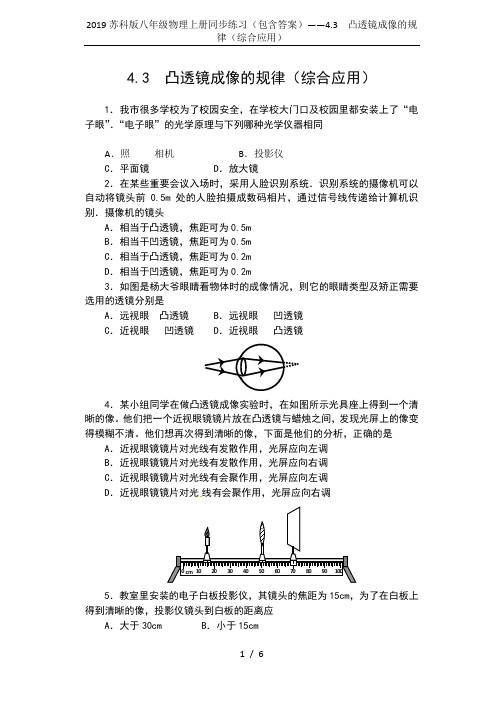

4.3 凸透镜成像的规律（综合应用）1．我市很多学校为了校园安全，在学校大门口及校园里都安装上了“电子眼”．“电子眼”的光学原理与下列哪种光学仪器相同A．照相机B．投影仪C．平面镜 D．放大镜2．在某些重要会议入场时，采用人脸识别系统．识别系统的摄像机可以自动将镜头前0.5m处的人脸拍摄成数码相片，通过信号线传递给计算机识别．摄像机的镜头A．相当于凸透镜，焦距可为0.5mB．相当干凹透镜，焦距可为0.5mC．相当于凸透镜，焦距可为0.2mD．相当于凹透镜，焦距可为0.2m3．如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是A．远视眼凸透镜 B．远视眼凹透镜C．近视眼凹透镜 D．近视眼凸透镜4．某小组同学在做凸透镜成像实验时，在如图所示光具座上得到一个清晰的像。

他们把一个近视眼镜镜片放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清。

他们想再次得到清晰的像，下面是他们的分析，正确的是A．近视眼镜镜片对光线有发散作用，光屏应向左调B．近视眼镜镜片对光线有发散作用，光屏应向右调C．近视眼镜镜片对光线有会聚作用，光屏应向左调D．近视眼镜镜片对光线有会聚作用，光屏应向右调5．教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应A．大于30cm B．小于15cmC．等于30cm D．大于15cm小于30cm6．小明用同一个相机给同一个古塔拍了四张照片，拍摄下列哪张照片时镜头伸出最长A BC D7．如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比。

下面对该装置说法错误的是A．该摄像镜头相当与凸透镜B．这种镜头可用来矫正近视眼C．这种镜头对光线具有会聚作用D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm8．为了校园安全，各学校均安装了监控摄像头，关于监控摄像头成像说法正确的是A．与投影仪成像原理相同 B．与近视眼镜成像原理相同C．成倒立、缩小的实像 D．成正立、缩小的实像9．如图所示的眼镜A ．属于凸透镜，可用于矫正远视眼B ．属于凹透镜，可用于矫正远视眼C ．属于凸透镜，可用于矫正近视眼D ．属于凹透镜，可用于矫正近视眼10．微距摄影是指照相机通过镜头拍摄与物体等大或稍小的图像。

4.3 凸透镜成像的规律（应用）1．下列仪器中不是利用凸透镜成像规律的是A．平面镜B．照相机C．投影仪D．放大镜2．如图是探究凸透镜成像规律时观察到的现象，下列光学仪器中成像原理与其相同的是A．放大镜 B．幻灯机 C．照相机 D．近视眼镜3．在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜（焦距约为13cm）、光屏处于下图所示的位置时，在光屏上恰好得到一个清晰的像利用这一成像规律可以制成A．照相机 B．投影仪 C．放大镜 D．潜望镜4．有关生活中的透镜下列说法正确的是A．老花镜是凹透镜 B．近视眼镜是凸透镜C．放大镜是凹透镜 D．照相机的镜头是凸透镜5．我国宇航员王亚平在“天宫一号”完成了太空授课，如图所示是她做水球透镜实验时的情景，通过水球可以看到她的像。

以下有关像的判断及成像规律的应用，说法正确的是A．实像凸面镜 B．虚像放大镜C．实像照相机 D．实像投影仪6．关于凸透镜的应用，下列说法正确的是A．使用放大镜，想看到更大的正立的像，应把放大镜靠近被观察物体B．使用投影仪，投影片到镜头的距离应大于二倍焦距C．摄像头利用了凸透镜成倒立、缩小、实像的原理D．近视眼应佩戴凸透镜进行矫正视力7．光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用．下列说法中符合实际的是A．近视眼镜利用了凸透镜对光线的发散作用B．拍照时，被拍者应站在距镜头二倍焦距以外C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的放大作用8．如图，烛焰在光屏上成清晰的像，下列光学器件中，与这个烛焰成像特点相同的是A．投影仪 B．照相机 C.放大镜 D．电影放映机说明选择理由：＿＿＿9．应用如图所示的凸透镜成像规律制成的光学设备是A．投影仪 B．放大镜C．照相机 D．潜望镜10．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。

4.3 凸透镜成像的规律（分析与判断）1．将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个A．倒立、放大的实像 B．倒立、缩小的实像C．倒立、等大的实像 D．正立、放大的虚像2．一凸透镜的焦距为6cm，若将物体放在凸透镜前15cm处，可得到A．倒立放大的实像 B．倒立缩小的实像C．正立放大的实像 D．正立放大的虚像3．如图所示，小华同学在做“探究凸透镜成像规律”实验时，在光屏上接收到烛焰清晰缩小的像，下列说法正确的是A．光屏上的像是正立的B．蜡烛在距透镜2倍焦距以内C．利用这个原理可以制成投影仪D．蜡烛靠近透镜，光屏应远离透镜才能得到清晰的像4．让一个凸透镜正对太阳光，在距透镜5cm处得到一个最小最亮的光斑．若将一个物体放在此透镜前7cm处，经这个凸透镜所成的像是A．缩小的实像 B．放大的实像 C．缩小的虚像 D．放大的虚像5．在做“探究凸透镜成像”的实验时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。

则在光屏上A．成倒立放大的实像B．成倒立缩小的实像C．光屏上不会得到像D．像距大于10cm小于20cm6．在做“探究凸透镜成像规律”的实验时，如果在光屏上得到如图所示的缩小、倒立的实像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是A．蜡烛右移，光屏右移B．蜡烛左移，光屏左移C．蜡烛右移，光屏左移D．蜡烛左移，光屏右移7．在进行“探究凸透镜成像规律”的实验时，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏位置，可以找到一个清晰的图像，这个图像是图中的8．在探究凸透镜成像规律的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰的缩小实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验，下列情形可能发生的是A．光屏向右移，能接收到清晰的缩小实像B．光屏向左移，能接收到清晰的放大实像C．光屏向左移，能接收到清晰的缩小实像D．无论怎样移动光屏，都接收不到清晰的像9．手持一个凸透镜在室内的白墙和窗户之间移动（离墙更近些），在墙上能看到A．倒立、缩小的实像 B．倒立、放大的实像C．正立、放大的虚像 D．正立、缩小的虚像10．小明有光具座上探究凸透镜成像的规律。

4.3 凸透镜成像的规律（综合练习）1．下列说法正确的是A．光是沿直线传播的B．光在1s内传播的距离约为3×108mC．凸面镜不能成像 D．矫正近视眼要用凹透镜2．如图所示，关于光现象的说法中，正确的是A．平面镜成正立等大的虚像B．放大镜成倒立放大的实像C．人在阳光下的影子是由于光的折射形成的D．看见勺子在水面处“折断”是光的反射现象3．下列是小明同学对有关光学现象的解释，他的说法正确的是A．人眼近视是因为将像成在了视网膜的后面B．“猪八戒照镜子，表里如一”是光的反射形成的C．人在照相机中所成的像是正立的实像D．太阳光通过三梭镜色散后不可能有紫光4．下列关于平面镜和透镜的应用所对应的解释，正确的是A．近视眼镜是利用凹透镜使光线发散B．远视眼镜是利用凹透镜使光线发散C．对着镜子化妆是利用光的折射成像D．用放大镜查看地图是凸透镜成放大的实像5．小军同学对生活中的一些实例和对应解释，正确的是A．路灯下人影相随——光的反射B．平静的水面上有桥和树的倒影——光的直线传播C．近视眼镜的镜片——凸透镜D．斜插在水中的筷子好像在水面折断了——光的折射现象6．如图所示，下列关于光学现象的描述正确的是A．图甲中，小孔成倒立的虚像B．图乙中，配戴凹透镜可以矫正近视眼C．图丙中，光的三原色是红黄蓝D．图丁中，漫反射不遵循光的反射定律A B C D7．（多选）如图所示为小明用透镜观察字的情况，下列说法正确的是A．字与透镜的距离小于透镜的焦距B．此透镜只能成虚像C．此透镜可以用作近视眼镜D．此透镜可以用来做照相机的镜头8．通过对《多彩的光》的学习，以下物理现象中符合客观事实的有A．当物体位于凸透镜2倍焦距之外时，成缩小倒立的虚像B．雨后彩虹的形成原因是光的色散C．物体通过平面镜可以成正立等大的实像D．矫正近视眼需要佩戴凸透镜9．利用激光的平行度好，将激光束射入光盘，激光经过＿＿＿＿（填“反射”或“折射”）后被光学装置接收，处理后就可以还原成声音和图像。

4.3 凸透镜成像的规律提高训练1.某物体经凸透镜在光屏上得到一个像, 现将透镜上部遮住不让光通过,则屏上的像（）A.缺少上部分B.缺少下部分C.大小变化了D.像性质不变,只是变暗了2．在凸透镜成像的实验中，成实像时，要使像变大，应将物与凸透镜之间的距离_______，同时将光屏与凸透镜之间的距离_______；（选填“增大”“减小”或“不变”）如果保持凸透镜位置不变，将物向下移，则像向_______移（选填“上”“下”“左”或“右”）．3.如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（）A.照相机B.电影放映机C.放大镜D.投影仪4.射阳实验初中为了校园安全，学校安装了监控摄像头，关于监控摄像头成像说法正确的是（）A.与投影仪成像原理相同B.与近视眼镜成像原理相同C.成倒立、缩小的实像D.成正立、缩小的实像5．蜡烛从到凸透镜距离为3f的地方移到距离凸透镜为1.5g的地方，凸透镜所成的像 ( )A．始终是放大的B．始终是缩小的C．逐渐变大D．逐渐变小6. 在进行“探究凸透镜成像的规律”的实验时，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏位置，可找到一个清晰的像，这个像是图的（）A. B.C. D.7.老师使用投影仪时，要想使屏幕上出现放大的“下”．如图所示，正确放置的投影片是（）A. B.C. D.8．调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上( )A．只能成半个烛焰的像，像的亮度不变B．只能成半个烛焰的像，像的亮度变暗C．仍成整个烛焰的像，像的亮度不变D．仍成整个烛焰的像，像的亮度减弱9. 荣成烟墩角鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的照片，下列说法正确的是（）A.天鹅在水中倒影，是光的反射形成的实像B.天鹅在水中倒影，是光的折射形成的虚像C.当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩D.当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸10.在“探究凸透镜成像的规律”的实验中，小刚选用了焦距为10cm的凸透镜．（1）他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图所示的位置时，光屏上出现了倒立、________（填“放大”“缩小”或“等大”）的烛焰的像．（2）小刚又把蜡烛移到光具座上35cm刻度线处，屏上的像变模糊了，此时他摘下自己的眼镜，放在蜡烛和凸透镜之间，只适当调整眼镜的位置，光屏上又出现了清晰的像，则小刚戴的________（填“近视”或“远视”）眼镜．（3）接着他取下这个眼镜，保持此时蜡烛和凸透镜的位置不变，若使光屏上的像仍然清晰，应将光屏移至光具座上________cm刻度线处．11．小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形印制中以便观赏（如图所示）球形鱼缸起到了_______的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的_______（选填“实像”或“虚像”）．12.烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。

4.3 凸透镜成像的规律（探究）1．在“探究凸透镜成像规律”的实验中，首先要测定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，可确定出焦距f＝________(选填“0”“10”或“20”)cm.在“探究凸透镜成像规律”的实验中，从左到右依次放置________、__________和________，首先要使它们在同一直线上，其次调整它们的高度，使它们的中心大致在__________，这样做的目的是______________________________________．2．放大实像和缩小实像的转折点是在_______处；凸透镜成实像时，总是物近，像_______（选填“远”或“近”），像_______（选填“变大”或“变小”）．3．发光二极管组成的红旗图案(如图K－17－1所示)放在凸透镜之前，与凸透镜的距离在一倍焦距和二倍焦距之间，则红旗在光屏上所成清晰的像可能是图K－17－2中的( )5．关于实像和虚像，下列说法中正确的是( )A．实像能用光屏接收到，虚像不能B．虚像是人的幻觉，并没有光线进入人眼，实像则相反C．实像一定是由光的反射现象形成的D．实像有放大的也有缩小的，而虚像都是放大的6．凸透镜放在蜡烛和光屏之间，在屏上恰好能成一倒立、放大的实像，如果用硬纸板遮住透镜的上半部分，这时屏上的像会( )A．只存在下半部分B．只存在上半部分C．消失D．仍能成完整的像，只是像稍暗些7．将一支蜡烛放在凸透镜前某处，已知该凸透镜的焦距是9 cm，调整光屏的位置，使其在光屏上成最清晰的像，测得光屏与凸透镜之间的距离是15 cm，则光屏上成的是倒立、________(选填“放大”或“缩小”)的________(选填“虚”或“实”)像．改变此蜡烛的位置，调整光屏，使其在光屏上成最清晰的像，测得光屏与凸透镜之间的距离是23 cm，则光屏上成的是倒立、________(选填“放大”或“缩小”)的________(选填“虚”或“实”)像．8．如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到—个清晰的像这个像是下图中的 ( )9．如图所示为同一物体通过同一凸透镜成像的简化示意图，由图可知，成实像时，物、像在凸透镜的________(选填“同”或“异”)侧；成虚像时，物、像在凸透镜的________(选填“同”或“异”)侧．10．小夏用图4－3－6中的凸透镜探究凸透镜成像规律，如图4－3－7所示的四个实验情景中，能够在光屏上得到清晰像的是( )11出）．当蜡烛和透镜放在图示位置时，通过移动光屏．可以在光屏上得到与物体等大的实像，若透镜位置不变，将蜡烛移到刻度为30 cm处，则 ( )A．移动光屏，可以在屏上得到倒立、放大的像B．移动光屏，可以在屏上得到倒立、缩小的像C．移动光屏，可以在屏上得到正立、放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像12．如图所示，若在光屏上(光屏未画出)能得到清晰、放大的烛焰的实像，则蜡烛可能置于透镜左边a、b、c、d四点中的________点上．若在光屏上能得到清晰、缩小的烛焰的实像，则蜡烛可能置于透镜左边a、b、c、d四点中的________点上．13．用如图(1)(2)实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在__________，其目的是____________________________________________________．(3)上表中空白处，像的性质是____________，像距v＝________ cm.(4)当u与f的大小关系满足u________f时，光屏上接收不到像．(5)若已在光屏上成清晰的像，此时用纸板挡住凸透镜的下半部分，则所成的烛焰的像为______________(选填“不完整的像”“亮度相同的完整像”或“亮度稍暗的完整像”)．14．如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v所在的范围是_______；物距u所在的范围是_______．15．用如图所示的实验器材做“探究凸透镜成像规律”的实验，记录的部分数据及现象如下表所示．(1)(2)实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在________，其目的是___________________________________________________________________ _____．(3)上表中空白处，像的性质是____________，像距v＝________cm.(4)当u与f的大小关系满足u________f时，光屏上接收不到像.答案1． 10.0 蜡烛凸透镜光屏同一高度使像成在光屏的中央2．焦点2倍焦距远变大3． B4．倒立缩小实像异侧f<v<2f倒立等大实像异侧v＝2f倒立放大实像异侧v>2f正立放大虚像同侧v>u5． A6． D7．缩小实放大实8． B9．异同10． A11． D12． c a13． (1)10(2)同一高度使像成在光屏的中央(3)倒立、缩小、实像30(4)≤(5)亮度稍暗的完整像14． f<v<2F u>2f15． (1)10 (2)同一高度使像成在光屏的中央(3)倒立、缩小、实像30 (4)≤。
