绿色建筑施工图审查集成表

安徽省绿色建筑施工图审查要点(试行)2014年1月页脚内容安徽省绿色建筑施工图审查填表总说明1. 本表为绿色建筑进行施工图审查时，依据《绿色建筑评价标准》GB/T 50378-2006（以下简称《评价标准》）及《民用建筑绿色设计规范》JGJ/T 229-2010，对《评价标准》中的各相关条文在施工图中的落实情况进行审查；2. 表1.1-表1.7为居住建筑填写内容，表2.1-表2.7为公共建筑填写内容；3. 表中项目简介、设计满足项及设计措施由设计单位或绿建咨询单位填写，对设计满足选项，需介绍设计措施、有关数据计算结果，或指向相关证明文件，或附相关计算书等资料，证明文件等相关资料须同步报施工图审查机构备查；4. 表中编号和审查结论相关内容由施工图审查机构填写；5. 表中各类别条文均不含设计阶段不参评条款，不同星级需满足条文项数已在汇总表中按比例调整；如因项目自身特点，按《评价标准》规定可不参与评价的条文，则需满足项数的要求可按《评价标准》规定调整，并在汇总表中说明不参评项情况。

页脚内容表1.1绿色建筑施工图审查一览表----建筑专业（居住建筑）页脚内容页脚内容续表1.1页脚内容续表1.1页脚内容页脚内容表1.2绿色建筑施工图审查一览表----结构专业（居住建筑）页脚内容页脚内容表1.3绿色建筑施工图审查一览表----给排水专业（居住建筑）编号：页脚内容绿色建筑施工图审查一览表----暖通专业（居住建筑）编号：页脚内容页脚内容表1.5绿色建筑施工图审查一览表----电气专业（居住建筑）编号：页脚内容表1.6绿色建筑施工图审查一览表----交叉专业（居住建筑）页脚内容注：本表中条文为建筑、设备专业交叉内容，设计满足选项须相关专业均审查通过，方可视为审查合格。

页脚内容表1.7绿色建筑施工图审查一览表----汇总（居住建筑）页脚内容注：1.本表中各类别评价条文已不含设计阶段不参评条款；2.当表中某条文不适应建筑所在地区、气候与建筑类型等条件时，该条文可不参与评价，这时表中对需满足项数的要求可按原比例调整，调整方法如下：设六类指标中某类指标的一般项数共计为a，某星级要求的一般项数为b，则比例为p=b/a。

A-0.10建筑初设/施工图绿色设计审查表（公共建筑-建筑专业）建设单位：xxxxxxxxxxxxxxxxxxxxx设计单位：xxxxxxxxxxxxxxxxxxxxx [初步设计□施工图设计□√]设计人员（签字）：xxx 设计时间：2016.03审查单位：__________________________________[初步设计审查□施工图设计审查□]审查人员（签字）：_______________审查时间：__________________项目基本信息：注：初步设计审查阶段须审核以下带星号（※）容，施工图设计审查阶段须审核以下所有容。

A-0.11建筑初设/施工图绿色设计审查表（公共建筑-结构专业）建设单位：xxxxxxxxxxxxxxxxxxxxx设计单位：xxxxxxxxxxxxxxxxxxxxx [初步设计□施工图设计□√]设计人员（签字）：xx 设计时间：2016.03审查单位：__________________________________[初步设计审查□施工图设计审查□]审查人员（签字）：_______________审查时间：__________________注：初步设计审查阶段须审核以下带星号（※）容，施工图设计审查阶段须审核以下所有容。

A-0.12建筑初设/施工图绿色设计审查表（公共建筑-给水排水专业）建设单位：xxxxxxxxxxxxxxxxxxxxx设计单位：xxxxxxxxxxxxxxxxxxxxx [初步设计□施工图设计□√]设计人员（签字）：xx 设计时间：2016.03审查单位：__________________________________[初步设计审查□施工图设计审查□]审查人员（签字）：_______________审查时间：__________________注：初步设计审查阶段须审核以下带星号（※）容，施工图设计审查阶段须审核以下所有容。

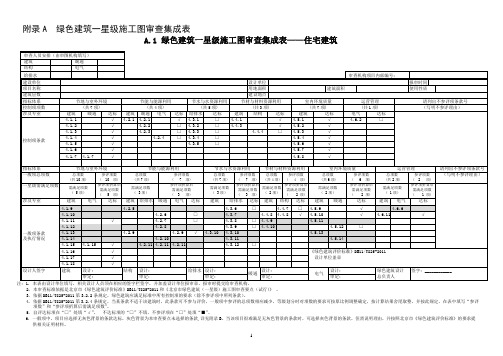

附录A 绿色建筑一星级施工图审查集成表A.1 绿色建筑一星级施工图审查集成表——住宅建筑2. 本审查标准依据是北京市《绿色建筑评价标准》DB11/T825-2011和《北京市绿色建筑（一星级）施工图审查要点（试行）》。

3. 依据DB11/T825-2011第3.2.2条规定，绿色建筑应满足标准中所有控制项的要求（除不参评项中所列条款）。

4. 依据DB11/T825-2011第3.2.4条规定，当某条款不适于该建筑时，此条款可不参与评价，一般项中参评的总项数相应减少，等级划分时对项数的要求可按原比例调整确定，按计算结果舍尾取整，并按此规定，在表中填写“参评项数”和“参评项折算后需满足项数”。

5. 自评达标项在“□”处填“√”，不达标项的“□”不填，不参评项在“□”处填“■”。

6. 一般项中，项目应选择无灰色背景的条款达标，灰色背景为本审查要点未选择的条款,详见附录B。

当该项目很难满足无灰色背景的条款时，可选择灰色背景的条款，但需说明理由，并按照北京市《绿色建筑评价标准》的要求提供相关证明材料。

12. 本审查标准依据是北京市《绿色建筑评价标准》DB11/T825-2011和《北京市绿色建筑（一星级）施工图审查要点（试行）》。

3. 依据DB11/T825-2011第3.2.2条规定，绿色建筑应满足标准中所有控制项的要求（除不参评项中所列条款）。

4. 依据DB11/T825-2011第3.2.4条规定，当某条款不适于该建筑时，此条款可不参与评价，一般项中参评的总项数相应减少，等级划分时对项数的要求可按原比例调整确定，按计算结果舍尾取整，并按此规定，在表中填写“参评项数”和“参评项折算后需满足项数”。

5.因北京市目前仅要求新建建筑达到一星级，所有审查项目均为5.2.16项不参评，故本表调整为节能与能源利用一节中一般项总项数为9项，满足3项即可。

6. 自评达标项在“□”处填“√”，不达标项的“□”不填，不参评项在“□”处填“■”。

安徽省绿色建筑施工图审查要点(试行)2014年1月.1安徽省绿色建筑施工图审查填表总说明1. 本表为绿色建筑进行施工图审查时，依据《绿色建筑评价标准》GB/T 50378-2006（以下简称《评价标准》）及《民用建筑绿色设计规范》JGJ/T 229-2010，对《评价标准》中的各相关条文在施工图中的落实情况进行审查；2. 表1.1-表1.7为居住建筑填写内容，表2.1-表2.7为公共建筑填写内容；3. 表中项目简介、设计满足项及设计措施由设计单位或绿建咨询单位填写，对设计满足选项，需介绍设计措施、有关数据计算结果，或指向相关证明文件，或附相关计算书等资料，证明文件等相关资料须同步报施工图审查机构备查；4. 表中编号和审查结论相关内容由施工图审查机构填写；5. 表中各类别条文均不含设计阶段不参评条款，不同星级需满足条文项数已在汇总表中按比例调整；如因项目自身特点，按《评价标准》规定可不参与评价的条文，则需满足项数的要求可按《评价标准》规定调整，并在汇总表中说明不参评项情况。

.2表1.1绿色建筑施工图审查一览表----建筑专业（居住建筑）.3.4.5续.6.7表1.2绿色建筑施工图审查一览表----结构专业（居住建筑）.8.9表1.3绿色建筑施工图审查一览表----给排水专业（居住建筑）.10.11表1.4绿色建筑施工图审查一览表----暖通专业（居住建筑）.12表1.5绿色建筑施工图审查一览表----电气专业（居住建筑）.13表1.6.14绿色建筑施工图审查一览表----交叉专业（居住建筑）.15注：本表中条文为建筑、设备专业交叉内容，设计满足选项须相关专业均审查通过，方可视为审查合格。

表1.7绿色建筑施工图审查一览表----汇总（居住建筑）.16.17注：1.本表中各类别评价条文已不含设计阶段不参评条款；2.当表中某条文不适应建筑所在地区、气候与建筑类型等条件时，该条文可不参与评价，这时表中对需满足项数的要求可按原比例调整，调整方法如下：设六类指标中某类指标的一般项数共计为a，某星级要求的一般项数为b，则比例为p=b/a。

附录A施工图审查集成表下表为依据《绿色建筑评价标准》GB/T501347的评分表,绿色建筑一星级施工图审查时设计单位应根据项目情况相应填写达标情况、自评得分、不参评分及评分计算表。

A.1节地与室外环境控制项条文编号标准条文分值设定达标情况不参评分值建议最低分所属专业备注分值最高分值4.1.1 项目选址应符合所在地城乡规划,且应符合各类保护区、文物古迹保护的建设控制耍求。

- - √- - 建筑4.1.2 场地应无洪涝、滑坡、泥石流等自然灾害的威胁，无危险化学品、易燃易爆危险源的威胁，无电磁辐射、含氡土壤等危害。

- - √- - 建筑4.1.3 场地内不应有排放超标的污染源。

- - √- - 建筑4.1.4 建筑规划布局应满足日照标准，且不得降低周边建筑的日照标准。

- - √- - 建筑评分项指标条文编号标准条文分值设定自评得分不参评分值建议最低分所属专业备注分值最高分值土地利用4.2.1节约集约利用土地。

公共建筑容积率达到0.5 519 15 15 建筑容积率达到0.8 10容积率达到1.5 15容积率达到3.5 194.2.2场地内合理设置绿化用地。

公共建筑绿地率达到30% 27 72 建筑绿地率达到35% 5绿地率达到40% 7绿地向社会公众开放2 2 24.2.3合理开发利用地下空间。

公共建筑地下建筑面积与总用地面积之比达到0.536 0 3 建筑地下建筑面积与总用地面积之比达到0.7，同时地下一层建筑面积与总用地面积的比率小于670%评分项指标条文编号标准条文分值设定自评得分不参评分值建议最低分所属专业备注分值最高分值室外环境4.2.4建筑及照明设计避免产生光污染。

玻璃幕墙可见反射比不大于0.22 224建筑电气室外夜景照明光污染的限制符合现行行业标准《城市夜景照明设计规范》JGJ/T 163的规定2 2 24.2.5场地内环境噪声符合现行国家标准《声环境质量标准》GB 3096的有关规定。

长沙市绿色建筑施工图设计审查表（建筑专业）
填表日期: 年月日
备注：
1.本表适用于新建居住建筑（含保障性住房），公共建筑中办公建筑、学校建筑、商场建筑、旅馆建筑，以及多功能综合性单体建筑的施工图审查管理；
2.设计单位应填写“项目基本信息”和“项目实际情况”（对于多功能综合性单体建筑中的居住和公共功能区域，应分别填写对应建筑类型的相关内容）；
3. 表中“设计规定”指《长沙市绿色建筑设计基本规定》，“审查要点”指《长沙市绿色建筑
基本技术审查要点》；
4.设计单位在审查时除提交建筑专业设计文件外，还应提交以下资料：
（1）建筑专业涉及资料：建筑节能计算书、装饰性构件功能说明书、纯装饰性构件造价比例计算书、建筑形体规则性判定报告、可重复使用隔断（墙）使用比例计算书、室内噪声分析报告、结露验算计算书、屋顶和东、西外墙隔热性能专项计算分析报告、采光计算
报告、建筑通风开口面积比例计算书、自然通风模拟报告、户外场地遮阴面积比例计算书；
（2）景观专业涉及资料：建筑平面日照等时线模拟图、户外场地遮阴面积比例计算书、水量平衡计算表。
