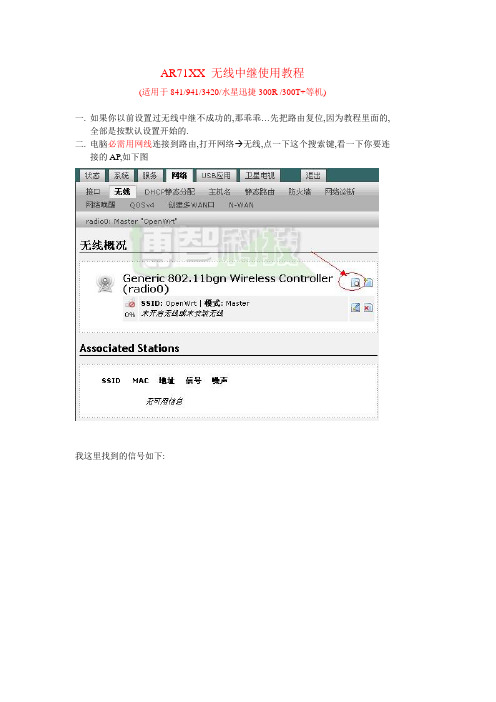

AR71XX 无线中继使用教程(适用于841/941/3420/水星迅捷300R /300T+等机)一.如果你以前设置过无线中继不成功的,那乖乖…先把路由复位,因为教程里面的,全部是按默认设置开始的.二.电脑必需用网线连接到路由,打开网络 无线,点一下这个搜索键,看一下你要连接的AP,如下图我这里找到的信号如下:以连接Eagle这个AP举例,点后面的,在接下来的界面里,输入密码,其他什么都不用去动的.然后点..下一个界面,也直接点就得了.注意:1.如果是WEP加密的,在上一个界面里面,是没有密码输入提示的,要在下一个界面里面自己手动输入.2.如果你要和自己的宽带合并, 上图红框的位置,最好不要用默认的,改成wan1、wan 2……….wan100、wan200等。

然后在3．发射功率设置在20dBm（100mW）以下，太高了有可能损坏无线功放。

(如果点了后,在上面还有这样的提示,就点击一下,然后)可能这一步,需要重新登录WEB管理的.这时候,点网络看一下.如图多了一个接口并已经获取了上级路由分配的IP了.那恭喜你,已经功连接了上一级路由了.三.无线信号转发.在这个界面,点新增一个无线AP.如下图注意红框里的,网络接口,选LAN.其他的, SSID按需要填写,如需要加密码,就在无线安全里设置一下,发射功率也可以按需要调整,其他的项目,就不要作任何改动了.然后之后,看到下图,一个客户端,一个MASTER这样,就设置好中继了.注意：如果需要和原来的宽带合并带宽，要在菜单的网络--》NW AN--》叠加均衡页面的外网接口处填上前面填的网络名称，上面我填的是wan100，所以这里也填上wan100.保存应用一下。

好了！记得最后一步，路由重启一下，无线中继+带宽合并设置完成。

虚拟机装海蜘蛛账号6次拨号，叠加6倍带宽通过无线路由器带3台笔记本录像+图文教程虚拟机装海蜘蛛V8最终版的最大缺点就是2小时候就要提示没有注册，然后报警海蜘蛛停止工作。

我第二天又在网上找了个海蜘蛛6.1 ISP PE秋风破解春节版，网上反映这个版本有不少BUG。

比如WEB有时候会登陆不上海蜘蛛，多线负载也有掉线的问题。

我还是觉得最好亲自测试一下再说，经过实测2小时以后海蜘蛛6.1 ISP破解版没有报警关机，后面有待继续使用再下结论。

安装后发现6.1版ISP的海蜘蛛只有LAN1一个接口，物理网卡用不上了。

后来我仔细想了下，发现虚拟机海蜘蛛连接路由器共享还有种更加简单的方法，直接通过LAN1共享也可以，可以不添加LAN2口省掉一个独立网卡。

这样只需要单网卡主机环境+虚拟机就可以完美解决。

因为无线路由器充当交换机+无线AP，就可以这样扩充连接：宽带接口→无线路由器LAN1口主机接口→无线路由器LAN2口电脑1接→无线路由器LAN3口电脑2接→无线路由器LAN4口无线网卡→无线路由器无线路由器充当交换机扩充接口无线路由器还是需要更改网关地址不要和海蜘蛛的IP地址一样，以免冲突。

比如192.168.1.2，还是要继续关闭DHCP功能。

具体设置：宽带进线接口直接连接→无线路由器LAN1-LAN4任意口，再拿一根网线一头连接→无线路由器LAN1-LAN4任意口，另外一头接→主机网口(虚拟机LAN1接口).海蜘蛛6.1 ISP运营商版的WAN口可以扩充到9个WAN口，但是在海蜘蛛WEB管理界面左边只可以看见WAN1--WAN8，点击海蜘蛛WEB管理界面左上角的logo图标出来的接口就有WAN9，直接点WAN9也可以设置拨号，多线负载可以看见9条线，但是只有WAN1-WAN8才有流量，所以带宽至多可以叠加8倍。

海蜘蛛6.1 ISP破解版版在虚拟机运行2小时12分后的截图：单网卡+路由器或者交换机的接法接法如下：宽带接口→无线路由器LAN1口主机接口→无线路由器LAN2口电脑1接→无线路由器LAN3口电脑2接→无线路由器LAN4口无线网卡→无线路由器无线路由器充当交换机扩充接口换了海蜘蛛6.1 ISP PE秋风破解春节版后WAN口可以扩充到9个，但是只有WAN1-WAN8连接后才有流量，带宽也就只可以叠加到8倍！具体效果请见3楼注意:每个版本的海蜘蛛WEB登陆密码默认都为admin启动海蜘蛛后控制台界面有说明，有的可能被作者修改了，大家留意下！★单网卡主机装海蜘蛛的接法：宽带接口→无线路由器LAN口主机接口→无线路由器LAN口电脑1接→无线路由器LAN口电脑2接→无线路由器LAN口无线路由器充当交换机扩充接口笔记本电脑通过无线网卡连接路由器。

网件（NETGEAR）WGR614 v6路由器（不使用交换机）实现一线双拨教程准备工作：1台刷有TOMA TO DUALWAN固件的路由，网线2根操作步骤：1.打开浏览器进入路由器管理页面（192.168.1.1）2.在左边点击基本设置---网络设置，在右边设置wan数量为2 wan。

如图3.填写好2个wan的设置，类型肯定是pppoe这个我不用多说了，然后就是宽带账号和密码，记得填完后一定要保存设置，这个设置是需要重启路由的，你点了后就会自动重启。

4.待他重启完毕后，接下来就是设置交换口了，这里我们需要用到telnet命令XP的用户在cmd下可以直接调用WIN7用户需要设置一下才能使用telnet，设置方法是在控制面板---程序与功能---左边看到打开或关闭windows功能，点开后找到telnet客户端，打钩后确定即可成功加载telnet功能。

点击开始，点击运行，输入cmd然后回车，如图5.这里会叫你输入东西，你先输入路由器管理用户名然后按下回车，再输入密码。

注意，这里输入密码的时候屏幕是没有任何显示的，这个是因为路由器是使用的linux系统的关系，在linux或者unix下输入密码都是默认不可见的。

如果输入无误的话，就能正常进入提示符界面，如图7.输入nvram show|grep vlan然后回车，对照图仔细看一下如果和图中的内容一样，就继续教程操作，如果不一样，请不要继续，以免无效！！！接下来就是输入必要的命令了，按照以下输入即可nvram set vlan0ports="0 1 5*"回车nvram set vlan2ports="2 3 5*"回车nvram commit回车reboot回车输入完后会自动重启，等1分钟后，关闭路由器电源，继续下面的操作8.按照图例插好线，然后插上路由器，进入路由器管理页面，看一下2个wan是否都拨号成功，如果出现一个已连接，另一个是身份验证失败，691错误的话，重启路由再试，有时候是这样的不能一次性双拨上，多重启几次就行了。
