2010-2011学年度第二学期期末考试电工基础试卷考号：______ 姓名：______ 得分：______一、填空（每空2分，共50分）1、__________、__________和__________统称为交流电。
2、正弦交流电的三要素是__________、__________和__________。
3、交流电变化一次所用的时间称做__________，用符号__________表示，单位是__________。
4、电流表和电压表测量交流电时，所测得的值是交流电的__________值。
5、交流电常用的表示方法有__________、__________和__________。
6、交流电流的数学表达式为________________________________；交流电压的数学表达式为________________________________；交流电动式的数学表达式为________________________________。
7、纯电感正弦电路中，电压__________电流90°，纯电容电路中，电压的权位__________电流的相位π/2。
8、通常取触电时间不超过1S的案例电流值为__________。
9、常见的触电类型有三种，即__________、__________和__________。
10、交流电的周期、频率和角频率都是描述__________的物理量，如果周期越小，频率和角频率__________，说明交流电的__________。
11、已知交流电动势e=3802sin(314 t-π/2)V，则该交流电动势的最大值Em=__________，有效值E＝__________，频率f＝__________，角频率ω＝__________，周期T＝__________。
二、选择题（每题3分，共18分）12、由解析式u1＝10sin(314 t +π/6)V，u2＝10sin(100πt +π/2)V，可知：A、u1滞后u2π/3B、u1超前u2π/3C、u1和u2同相D、无法判断13、相量图如右图所示，下列说法中正确的是（ ） A 、电压滞后电流15°B 、电流超前电压15°C 、电压超前电流75°D 、电压滞后电流75°14、下列元件消耗电能的是（） A 、纯电容电路中有功功率为0 B 、纯电容的容抗与频率成正比C 、只有瞬时值满足欧姆定律D 、有效值最大化，瞬时值均满足欧姆定律15、在RL 串联电路中，总电压与分电压的关系是：（ ）A 、U ＝U R +U LB 、U ＝u R +u LC 、U2=U R 2+U L 2D 、u =2L 2R U U16、在RLC 串联电路中，已知R ＝3Ω，X L ＝3Ω，容抗X C ＝7Ω，则总抗为：（ ）A 、5ΩB 、7ΩC 、10ΩD 、13Ω三、计算题17、已知U1＝2202sin(100πt -π/4)V ，U2＝1102sin(314t +π/4)V 。
课程：电工基础 班级： 机电班 共（ ）人 期末考试试卷第 1 页 共 2 页 - 1 -题 号 一 二 三 四 五 总 分 分 数 阅卷人 一、填空（每题2分，共30分） 1、习惯上规定 定向运动的方向为电流方向。
2、只要穿过闭合电路的 发生变化，闭合电路中就有电流产生。
3、使电容器带电的过程叫做 ，使电容器失去电荷的过程叫做 。
4、同名磁极互相 ，异名磁极互相 。
5、磁场的方向规定为小磁针静止时 极所指的方向。
6、曲线的疏密程度表示磁场的 ，磁感线密的地方磁场 ，疏的地方磁场 。
7、某负载的电阻为10欧，电源电压为3V 时，该负载的电流为 。
8、随参考点改变而改变的物理量为 。
9、电容器具有 交流， 直流的作用。
10、一只3欧的电阻和一只6欧的电阻并联，总电阻为 。
二、选择 （每题2分，共20分） 1、1A 等于（ ）毫安 A10-3 B106 C103 D10-6 2、电容器是一种（ ）元件。
A 供电 B 储能 C 阻性 D 控制 3、电能的计算公式为（ ）A W ＝P/tB W= UIC W=UItD W ＝Urt 4、电动势只存在于（ ）。
A 电路中 B 外电路中 C 电源内部 D 负载中 5、电流的热效应就是电能转化为（ ）的效应。
A 光能 B 热能 C 机械能 D 化学能 6、一台10KW 的电炉，每天工作8小时，30天耗电（ ）KWh 。
A 80 B 240 C 300 D 2400 7、不是电能的单位是（ ）。
A 焦耳 B 千瓦.时 C 度 D 瓦特 8、不属于电阻并联电路的特点的是（ ）。
A 各电阻两端的电压相等 B 总电流等于各电阻支路电流之和 C 总电阻等于各并联电阻之和 D 各支路电流的分配与支路电阻的阻值成反比 9、空心线圈被插入铁心后（ ） A 、磁性大大增强 B 、磁性减弱 C 、不变 10、关于磁场和磁感线的描述，下列说法正确的是（ ） A 、磁极之间的相互作用不是通过磁场发生的 B 、磁感线可以形象地描述磁场的强弱与方向 C 、磁感线总是从磁铁的北极出发，到南极终止。

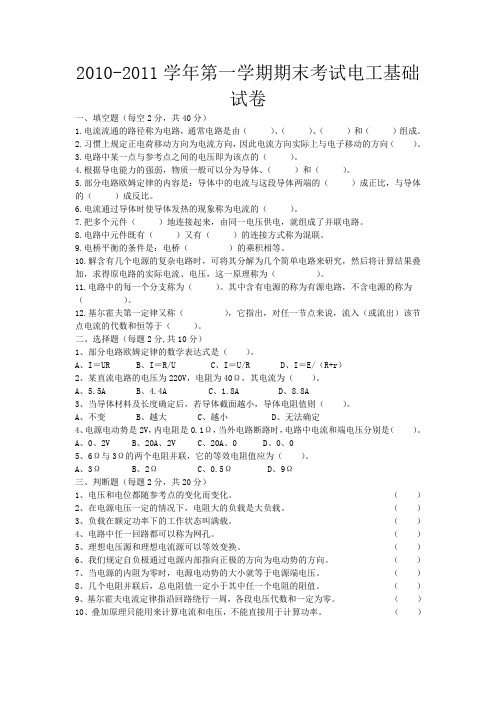

2010-2011学年第一学期期末考试电工基础试卷一、填空题（每空2分，共40分）1.电流流通的路径称为电路，通常电路是由（）、（）、（）和（）组成。
2.习惯上规定正电荷移动方向为电流方向，因此电流方向实际上与电子移动的方向（）。
3.电路中某一点与参考点之间的电压即为该点的（）。
4.根据导电能力的强弱，物质一般可以分为导体、（）和（）。
5.部分电路欧姆定律的内容是：导体中的电流与这段导体两端的（）成正比，与导体的（）成反比。
6.电流通过导体时使导体发热的现象称为电流的（）。
7.把多个元件（）地连接起来，由同一电压供电，就组成了并联电路。
8.电路中元件既有（）又有（）的连接方式称为混联。
9.电桥平衡的条件是：电桥（）的乘积相等。
10.解含有几个电源的复杂电路时，可将其分解为几个简单电路来研究，然后将计算结果叠加，求得原电路的实际电流、电压，这一原理称为（）。
11.电路中的每一个分支称为（）。
其中含有电源的称为有源电路，不含电源的称为（）。
12.基尔霍夫第一定律又称（），它指出，对任一节点来说，流入（或流出）该节点电流的代数和恒等于（）。
二、选择题（每题2分,共10分）1、部分电路欧姆定律的数学表达式是（）。
A、I＝URB、I＝R/UC、I＝U/RD、I＝E/（R+r）2、某直流电路的电压为220V，电阻为40Ω，其电流为（）。
A、5.5AB、4.4AC、1.8AD、8.8A3、当导体材料及长度确定后，若导体截面越小，导体电阻值则（）。
A、不变B、越大C、越小D、无法确定4、电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中电流和端电压分别是（）。
A、0、2VB、20A、2VC、20A、0D、0、05、6Ω与3Ω的两个电阻并联，它的等效电阻值应为（）。
A、3ΩB、2ΩC、0.5ΩD、9Ω三、判断题（每题2分，共20分）1、电压和电位都随参考点的变化而变化。
（）2、在电源电压一定的情况下，电阻大的负载是大负载。
《电工基础》期末复习题一、填空题1．任何完整的电路都必须有________________、________________和中间环节三个基本部分组成。
（参考答案：电源；负载）2．已知正弦交流电动势有效值为100V ，周期为0.02s ，初相位是－300，则其解析式为________________。
（参考答案：V t u )30100cos(2100︒-=π）3．电荷之间的相互作用力是通过_____________发生的，电流与电流之间的相互作用力是通过______________发生的。
(参考答案：电场；磁场) 。
4．为了减小涡流的损耗，变压器的铁心一般采用：_____________________。
(参考答案：硅钢片叠装而成的铁心)5．直流电动机的电气调速方法有：_____________、_________________和改变磁通。
（参考答案：串电枢电阻；调节电压）6．三相对称电路是指_____________________________________。
（参考答案：三相电源和三相负载均对称的电路）7.异步电动机中旋转磁场的转速决定于旋转磁场的 。
旋转磁场的旋转方向与通入定子绕组中三相电流的 有关。
（参考答案：磁极对数和电源频率；相序 ）8.在纯电感交流电路中，电压和电流和相位关系为 。
（参考答案：电流滞后电压900）9．熔断器在电路中起 保护作用；热继电器在电路中起 保护作用。
（参考答案：短路 ； 过载 ）10. 极化继电器衔铁的偏转方向取决于________________________。
（参考答案：线圈通电产生的磁通方向）11.三相鼠笼式异步电动机，增加负载之后，__________下降，_________增大。
（参考答案：转子转速；转差率）12.与磁场方向垂直的单位面积（1m2）上的磁通量称为_______________。
（参考答案：磁通密度）13.通电线圈中感应电动势的方向与_________________有关。
《电工基础》期末试题姓名一填空（1题每空0.5分其余每空2分）1任何完整的电路都必须有________________ 、 ________________ 和中间环节三个基本部分组成2电荷之间的相互作用力是通过_____________ 发生的，电流与电流之间的相互作用力是通过______________ 发生的。
3为了减小涡流的损耗，变压器的铁心一般采用：。
4三相对称电路是扌旨5•异步电动机中旋转磁场的转速决定于旋转磁场的。
旋转磁场的旋转方向与通入定子绕组中三相电流的有关。
6.在纯电感交流电路中，电压和电流和相位关系为。
7•熔断器在电路中起保护作用；热继电器在电路中起保护作用。
8.三相四极异步电动机接频率400Hz交流电源，电机转速11400 r/min,则转差率为_____________ o9.互感线圈的同名端的作用是____________________ 。
10•比较两个止弦交流电的相位关系时，其前提条件是二、选择题（每题2分共40分）1•万用表不可以测量（）A电压B电流C 功率DC.可以提高直流电源的输出电流和电压D.可以减小直流电源的输出 B.可以减小直流电源的输电阻 2在电路中，参考点的电位为零，则其余各点的电位（）。
A.—定是正电位B.—定是负电位C.一定是零电位D.可正，可负3电 功率表示（）。
A.电流流过导体时做功的快慢B.—段时间内电路所消耗的电能C.电流流过导体时电子受到的阻力D.电流流过导体时电压增加的快 慢 4•利用导体在磁场中作切割磁力线运动产生电压的方法称为（）。
A •磁电效应B.光电效应C.热电效应D.压电效应5•电池并联（）。
A.可以提高直流电源的输出电压B.可以提高直流电源的输出电流 C.可以提高直流电源的输出电流和电压D.可以减小直流电源的输出电压 6.电池串联（）。
A.可以提高直流电源的输出电压B.可以提高直流电源的输出电流电压7•电池串并联（）oA.可以提高直流电源的输出电压出电流 C.可以提高直流电源的输出电流和电压D.可以减小直流电源的输岀电压8.电压是（）。
《电工基础》期末考试试题班级： __________ 姓名：___________________ 座号: __________一、判断题（每题2分，共20分，请将正确答案填下下方表格内）1、电阻元件上电压、电流的初和一定都是零，所以他们同相。
（）2、正弦交流电路中，电容元件上的电压最大时，电流也最大。
（）3、在同一交流电流作用下，电感L越大，电感中的电流就越小。
（）4、在纯电容电路屮，电流超前于电压。
（）5、交流电路屮，电阻、感抗、容抗的大小都与频率有关。
（）6、10A直流电和最大值为12A的止弦交流电，分別流过阻值和同的电阻，在和等的吋间内，10A •直流电发出的热量多。
（）7、用万用表测得的电压为交流电的憐时值。
（）8、额定电压为220V的灯泡允许接到最大值为311V的交流电压下工作。
（）9、在R-L串联交流电路屮，总电压U=U K+U LO（）10、谐振也可能发生在纯电阻电路中。
（）二、选择题（每题3分，共30分，请将正确答案填下下方表格内）1、人们常说的交流电压220V, 380V,是指交流电压的（）A、最大值B、有效值C、瞬时值D、平均值2.在纯电感电路中，电流应为 ____ oA、i = U/X LB、I = U/LC、I = U/（coL）3.在纯电容正弦交流电路屮，下列各式正确的是 _____ oA、i c=UcoCB、｝ = UcoCC、I = Ua）CD、i = U/C4、下列说法正确的是（）A、R L串联电路中总电压超前电流兀/2B、RC串联电路屮电容两端电压滞后电流JT/2C、无功功率即是无用的功率D、无功功率与视在功率的比值叫做功率因数5.已知2Q电阻的电流z = 6cos(314r + 45°)A,当心•为关联方向时，u= ______ V。
A、12cos(314f + 30())B、12V2cos(314f + 45°)C、12cos(314r + 45°)6.如图4-10所示，表示纯电阻上电压与电流相量的是图______ 。
二零一零年秋季东莞育才职业技术学校期末考试10数控《电工基础》试卷姓名： 班级： 得分：一、 单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题3分，共30分）1.真空中，带电量分别为q 1和q 2的两个点电荷相距r ，则它们之间的相互作用力是（ B ）。
A. F =221r q q B. F =k 221r q q C. F =r q q 21 D. F =k rq q 21 2. 有一直流发电机，其端电压U ＝230V ，内阻r ＝0.6V ，输出的电流I ＝5A ，该发电机电动势为 （ c ）A. 227VB. 230VC.233VD. 240V3．如右图示电路图，所示的三个电阻的联接方式（B ）A.R 1与R 3串联后与R 2并联；B.R 1与R 3并联后与R 2串联；C.R 1与R 2并联后与R 3串联D.R 1与R 2串联后与R 3并联4.如图所示电路中，A 、B 间有4个电阻串联，且R 2＝R 4，电压表V 1示数为12V ，V 2示数为18V ，则A 、B 之间电压U AB 应是（c ）A.6 VB.12 VC.30 VD.18 V5.一电阻两端加15 V 电压时，通过3A 的电流，若在电阻两端加18 V 电压时，通过它的电流为（D ）A.1AB. 3AC.5AD. 3.6A6. 将“110V40W ”和“110V100W ”的两盏白炽灯串联在220V 电源上使用，则（C ）A ．两盏灯都能安全、正常工作；B ．两盏灯都不能工作，灯丝都烧断；C ．40W 灯泡因电压高于110V 而灯丝烧断，造成100W 灯灭；D.100W 灯泡因电压高于110V 而灯丝烧断，造成40W 灯灭；7.有一内阻可以忽略不计的直流电源，向互相串联的R 1、R 2输送电流。
当90Ω的电阻R 1短路后，流过电路的电流是以前的4倍，则电阻R 2的阻值是（A ）A.30ΩB.60ΩC.180ΩD.260Ω8. 电源的输出功率最大条件是什么（C）A. R最大B. R最小rC. R＝rD. R＝29.有一电容为50μF的电容器，接到直流电源上对它充电，这时它的电容为50μF；当它不带电时，它的电容是（A）A．50μF B．25μC． 0μF D．100μF10.两个相同的电容器并联之后的等效电容,跟它们串联之后的等效电容之比为(B)A.1:4B.4:1C.1:2D.2:1二、填空题（将正确答案填在相应的横线上。
《电工基础》期末试卷《电工基础》期末考试试卷（闭卷）学号：班级：姓名：分数：一、填充题（每空1分；共24分）1、电路是由导线和等组成的闭合回路。
2、电路通常有、、三种状态。
3、工频电流的周期T= s、频率ƒ= Hz；角频率ω= rad/s。
4、、和《电工基础》期末试卷5、《电工基础》期末试卷；任一闭合路径称为。
6电容器和电阻器都是电路中的基本元件；但它们在电路中的作用是不同的。
从能量上来看；电容器是一种元件；而电阻器则是元件。
7、荧光灯电路主要由、和组成。
8、在RLC串联电路中；已知电阻、电感和电容两端的电压都是100V；那么电路的端电压是 V。
9、电感对交流电的阻碍作用称为。
若线圈的电感为0.6H；把线圈接在频率为X= Ω。
50Hz的交流电路中；L10、磁场间相互作用的规律是同名磁极相互；异名磁极相互。
二、是非题(每题2分；共28分)( )1、直流电路中；有电压的元件一定有电流。
( )2、电路中选择的参考点改变了；各点的电位也将改变。
( )3、R=U/I中的R是元件参数；它的值是由电压和电流的大小决定的。
( )4、基尔霍夫电流定律仅适用于电路中的节点；与元件的性质有关。
( )5、自感电动势的大小与线圈本身的电流变化率成正比。
( )6、若干只不同容量的电容器并联；各电容器所带电荷量均相等。
( )7、正弦交流电电路中无功功率就是无用功率。
( )8、若某正弦量在t=0时的瞬时值为正；则该正弦量的初相为正；反之则为负。
( )9、正弦交流电的平均值就是有效值。
( )10、两个同频率正弦量的相位差；在任何瞬间都不变。
( )11、如果两个同频率的正弦电流在某一瞬间都是5A；则两者一定同相且幅值相等。
( )12、正弦交流电的相位；可以决定正弦交流电在变化过程中瞬时值的大小和正负。
( )13、通常照明用交流电电压的有效值是220V ；其最大值即为380V 。
( )14、只有同频率的几个正弦量的矢量；才可以画在同一个矢量图上进行分析。
《电工基础》期末考试试题及答案一、填空题。
1、在直流电路中电流和电压的 大小 和 方向都不随时间变化。
2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。
2O5KDBN0tI3、随 时间 按 正弦规律变化交流电称为正弦交流电。
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 iu 表示。
2O5KDBN0tI5、在正弦交流电压的波形图坐标系中，横坐标表示 时间，纵坐标表示 电压瞬时值 。
2O5KDBN0tI6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒>完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。
2O5KDBN0tI8、周期用字母__T___表示，单位是 __S___。
t9、频率用字母___f__表示，单位是 __Hz___。
10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。
2O5KDBN0tI13、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
2O5KDBN0tI14、三相四线制的_相电压____和___线电压 都是对称。
15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。
2009—2010年第一学期《电工基础》期末考试一、填空题（20分，每空1分）。
1.习惯上规定 电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方 向 。
2.电路通常有 、 和 三种状态。
3.在并联电路中，各电阻上的电压 ；电路的总电流与分电流的关系为 ；电路中通过各支路的电流与支路的阻值成 比。
4.电桥的平衡条件 ，电桥平衡时的重要特征是 。
5.电容器并联后，相当于增大了 ，所以总电容 每个电容器的电容。
6.当两个磁极靠近时，它们之间就会产生相互作用力，即同名磁极相互 ，异名磁极相互 。
7.已知一正弦交流电流A,则该交流电流有效值为 ，周期为 ，初相位为 。
8.我国动力和照明用电标准频率为 HZ ，习惯上称为工频，其周期是 S ，角频率是 。
二、选择题（20分，每题2分）1.用万用表测量电阻的刻度，下列说法正确的是（ ）A 刻度线是线性的B 指针偏转到最右端时，电阻为无穷大C 指针偏转到最左端时，电阻为无穷大2.电源电动势是2V ，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是（ ）。
A 20A 、2V B 0A 、 2V C 20A 、0V D 0A 、0V3.给内阻为10KΩ，量程为0.5V 的电压表串联电阻后，量程扩大为10V ，则串联电阻为（ ）KΩ。
A 100B 190C 200D 994.已知R 1>R 2>R 3,若将三只电阻并联接在电压为U 的电源上，获得最大功率的电阻将是（ ）A R 1B R 2C R 3 5.在条形磁铁中，磁性最强的部位在（ ） A 中间 B 两极 C 整体6.磁感线上任一点（ ）方向，就是该点的磁场方向。
A 指向N 极 B 切线 C 直线7.下列说法中，正确的是（ ） A 磁感线密处磁感应强度大B 通电导线在磁场中受力为零，磁感应强度一定为零C 在磁感应强度为B 的匀强磁场中放入一面积为S 的线框中，通过线框的磁通一定为Φ=BSD 一段通电导线在磁场中某处受到的电磁力大，表明该处的磁感应强度就大。
电工基础期末复习题一、填空题1、叠加定理只适用于电路，可以用来计算电路中的和等线性量。
2、实际电压源的电路模型是与的串联组合。
3、一个电阻其上标出1KΩ，10W，此电阻可以承受的电压是。
3、正弦量的三要素是指、和。
4、在正弦电路中，感抗与频率成比，容抗与频率成比。
5、在纯电感的正弦电路中，超前于90°。
6、若正弦电流i=102sin（ωt+30°）A，则该电流的有效值是。
7、支路电流法是以为未知变量，根据列方程求解电路的分析方法。
8、戴维南定理指明：任何一个线性有源二端网络都可以用来等效替代。
9、电路中最基本的物理量有________、_________、__________等。
10、电流是电荷在电路中的_______形成的，电压是指两点之间的电位差，起点比终点电位_____。
11、在电压电流关联参考方向时，欧姆定律的表达式是___________，在电压电流非关联参考方向时，欧姆定律的表达式是_____________。
12、理想电压源的__________恒定，理想电流源的___________恒定。
13、基尔霍夫电压定律的相量形式是___________________。
14、感抗XL =______________。
容抗XC=_________________。
15、LC串联电路的阻抗是Z=___________________。
16、正弦稳态电路中，二端网络的有功功率P 的单位是_____________，无功功率Q单位是____________，视在功率S单位是______________。
17、串联谐振的谐振条件是______________，振频率ω=____________________。
18、三相对称负载的Y连接时，其线电流__________相电流，中线电流为__________。
19、有两个电阻，把它们串联起来的总电阻为10Ω，把它们并联起来的总电阻为2.1Ω，这两个电阻的阻值分别为___ __和____ __。
20、电源电动势E=4.5 V，内阻R=0.5Ω,负载电阻R=4Ω，则电路中的电流I ＝，路端电压U＝。
21、有二个相同的电容器并联之后的等效电容与它们串联之后的等效电容之比是。
22、串联电容器的总电容比每个电容器的电容，每个电容器两端的电压和自身容量成。
23、交流电路i=10sin（100πt+π/3）A，则其有效值为，频率为，初相位为。
24、在RLC串联正弦交流电路中，当频率为f时发生谐振，当电源频率变为2f 时电路为性负载。
25、如图25所示为交流电路的相量图，其中（a）图为电路；(b)图为电路。
（a）（b）图2526、同一个三相对称负载接成同一电网中时，作三角形连接时的线电流是作星形连接时的，作三角形连接时的有功功率是作星形连接时的。
27、三相负载接到三相电源中，若各相负载的额定电压等于电源线电压的1/3时，负载作连接。
28、常用的理想元件有________、_________、__________等。
29、电压是电路中两点间的电位_______，某点的电位是指该点与__________之间的电压。
30、在电压电流关联参考方向下，元件的功率P=UI，若P>0 的含义是___________，P<0的含义是_____________。
31、欧姆定律的相量形式是___________________。
32、RLC串联电路的阻抗是Z=___________________。
33、串联谐振的谐振条件是_____________，谐振频率f =________________。
34、三相对称负载的△连接时，其线电流与相电流的关系是_____________________，相位上线电流__________相电流30度。
35、电位和电压是两个不同的概念。
电路中的电位值是的，与参考点的选择有关；但两点间的电位差（电压）是的，与参考点的选择无关。
36、额定值为“220V 40W”的白炽灯，灯丝热态电阻的阻值为。
如果把它接到110V的电源上，实际消耗的功率为。
37、如图37所示，已知E=50V，I=2A，R=20Ω，则A点的电位是。
图3738、已知正弦交流电动势有效值为100V，周期为0.02s，初相位是－300，则其解析式为_____ _ ___。
39、在交流电源电压不变、内阻不计的情况下，给RL串联电路并联一只电容器C后，该电路仍为感性，则电路中的总电流，电源提供的有功功率。
40、RLC串联电路发生谐振时，若电容两端电压为100V，电阻两端电压为10V，则电感两端电压为，品质因数Q为。
41、在处于谐振状态的RLC串联电路中，若电容不变，当电源电压频率减小时，电路呈性。
42、三相电路的接法中，___ __接法线电流等于相电流，_ __接法线电压等于相电压。
43、若三相异步电动机每相绕组的额定电压为380V，则该电动机应连接才能接入线电压为220V的三相交流电源中正常工作。
44、电网的功率因数越高，电源的利用率就越，无功功率就越。
45、对称三相电路“对称”的含义是。
在Y-Y三相对称电路中，相电压与线电压的关系是，相电流与线电流的关系是。
二、选择题1．产生串联谐振的条件是（）。
A. X L＞X CB. X L＜X CC. X L＝X CD. X L≥X CE. X L≤X C2．三相对称负载的功率，其中是（）之间的相位角。
A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流3. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（）串联的灯泡亮度增加。
A. RB. LC. CD. R和LE. R和C4．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（）。
A. 2B. 4C. 1/2D. 1/45. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（）。
A. 相同B. 较大C. 较小6. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（）电路进行计算的。
A. 单电源B. 较大C. 较小D. R、L7．电路主要由负载、线路、电源、（）组成。
A. 变压器B. 开关C. 发电机D. 仪表8．交流电的三要素是指最大值、频率、（ ）。
A. 相位B. 角度C. 初相角D. 电压9．正弦交流电的有效值等核最大值的（ ）。
A.1/3B. 1/2C. 2D. 0.710．阻值不随外加电压或电流的大小而改变的电阻叫（ ）。
A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻11．三相星形接线的电源或负载的线电压是相电压的( )倍, 线电流与相电流不变。
A. √3B. √2C. 1D. 212. 在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( )。
A. 等于零B. 不等于零C. 增大D. 减小13、图示电路中若 A sin 231t i ω=，A )90 ( sin 242︒+=t i ω，则电流表读数为（ ）。
（A ）7A （B ）5A （C ）1A （D ）2A14. 串联谐振是指电路呈纯( )性。
A ．电阻 B. 电容 C. 电感 D. 电抗15．串联电路中, 电压的分配与电阻成( )。
A. 正比B. 反比C. 1:1D. 2:116．并联电路中, 电流的分配与电阻成( )。
A. 正比B. 反比C. 1:1D. 2:117．在纯电感电路中, 没有能量消耗, 只有能量( )。
A. 变化B. 增强C. 交换D. 补充18. 串联电路具有以下特点( )。
A. 串联电路中各电阻两端电压相等B. 各电阻上分配的电压与各自电阻的阻值成正比。
C. 各电阻上消耗的功率之和等于电路所消耗的总功率D. 流过每一个电阻的电流不相等19．电容器并联电路有如下特点( )。
A. 并联电路的等效电容量等于各个电容器的容量之和B. 每个电容两端的电流相等C. 并联电路的总电量等于最大电容器的电量D. 电容器上的电压与电容量成正比20．对称三相电势在任一瞬间的( )等于零。
A. 频率B. 波形C. 角度D. 代数和21、电路由（）和开关四部分组成。
A．电源、负载、连接导线 B.发电机、电动机、母线C. 发电机、负载、架空线路D.电动机、灯泡、连接导线22、参考点也叫零点位点它是由（）的。
A.人为规定B.参考方向决定的C.电位的实际方向决定的D.大地性质决定的23、线圈磁场方向的判断方法用（）。
A.直导线右手定则B.螺旋管右手定则C.左手定则D.右手发电机定则24、正弦交流电的幅值就是（）。
A.正弦交流电最大值的2倍B.正弦交流电最大值C.正弦交流电波形正负之和D.正弦交流电最大值的倍25.星形连接时三相电源的公共点叫三相电源的（）。
A．中性点 B. 参考点 C. 零电位点 D. 接地点26.一电感线圈接到f=50Hz的交流电路中，感抗XL=50Ω，若改接到f=150Hz的电源时，则感抗XL为（）ΩA．150 B.250 C. ,10 D.6027.一电感线圈接到f=50Hz的交流电路中，感抗XL=50Ω，若改接到f=10Hz的电源时，则感抗XL为（）ΩA. 150B. 250C. 10D. 6028.一电容接到f=50Hz 的交流电路中, 容抗Xc=240Ω, 若改接到f=150Hz的电源时，则容抗Xc 为（）Ω。
A. 80B.120C. 160D. 72029. 一电容接到f=50Hz 的交流电路中, 容抗Xc=240Ω, 若改接到f=25Hz的电源时，则容抗Xc为（）Ω。
A. 80B.120C. 160D. 48030.无论三相电路是Y连接或△连接,当三相电路负载对称时,其总功率为（）A. P=3UIcosΦB. P=PU+PV+PWC. P=√3UIcosΦD. P=√2UIcosΦ31.纯电容电路的电压与电流频率相同, 电流的相位超前于外加电压为（ C ）A. π/2B. π/3C. π/2fD. π/3f32. 纯电容电路的电压与电流频率相同, 电流的相位超前于外加电压为8.纯电容电路的电压与电流频率相同, 电流的相位超前于外加电压为（ ）A. 60°B. 30°C. 90°D. 180°33、R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为 （ ）A. 0.25WB.5WC.20WD.400W34、某RLC 串联电路中，已知R 、L 、C 元件两端的电压均为100V ，则电路两端总电压应是 （ ）A.100VB.200VC.300VD.0V35、若电路中某元件两端的电压u =36sin(314t-180º)V ，电流i =4sin(314t+180º)A ，则该元件是 （ ）A ．电阻B ．电感C ．电容D ．无法判断36、在RLC 并联交流电路中，电路的总电流为 （ ）A ． I ＝I R ＋I L —I CB ．I ＝22)(C L R I I I -+ C ．I ＝22)(C L R i i i -+ D ．I ＝22)(C L R I I I ++ 37、选择三相负载连接方式的依据是( )A.三相负载对称选△接法，不对称选Y 接法B.希望获得较大功率选△接法，否则，选Y 接法C.电源为三相四线制选Y 接法，电源为三相三线制选△接法D.选用的接法应保证每相负载得到的电压等于其额定电压38、 电感是（ ）元件。
