控制柜电气装配工艺流程样本

电气控制柜体及电气设备安装操作规程模版1. 引言本操作规程旨在规范电气控制柜体及电气设备的安装操作，确保安全、高效地完成安装任务。

所有安装操作人员必须严格按照本规程的要求进行操作。

2. 安全要求2.1 操作人员必须具备相关的电气知识和技能，且经过专业培训。

2.2 在进行安装操作前，必须检查控制柜体及电气设备是否符合要求，并检查安装用的工具和设备是否完好。

2.3 在进行电气设备安装操作时，必须先切断电源，确保工作区域安全。

2.4 在进行电气设备安装操作时，必须穿戴好防护用具，如安全鞋、安全帽、护目镜等。

3. 安装准备3.1 检查控制柜体和电气设备的包装是否完好，如有损坏应及时通知有关部门。

3.2 清理控制柜体和电气设备的安装位置，并保持干净整洁。

3.3 检查安装区域的环境是否符合安装要求，如有问题应及时处理。

3.4 准备好所需的安装工具和设备，如螺丝刀、扳手、电缆等。

4. 控制柜体安装4.1 根据设计要求，确定控制柜体的安装位置，并使用水平仪进行水平调整。

4.2 检查控制柜体的接地线是否连接牢固，确保接地可靠。

4.3 将控制柜体固定在安装位置上，使用螺钉将控制柜体固定。

4.4 检查控制柜体的门是否能够正常关闭，并确保门锁安装牢固。

5. 电气设备安装5.1 根据设计要求，确定电气设备的安装位置，并使用水平仪进行水平调整。

5.2 检查电气设备的电缆接头是否连接牢固，确保电缆连接可靠。

5.3 将电气设备固定在安装位置上，使用螺钉将设备固定。

5.4 根据设计要求，连接电源电缆和控制电缆，确保连接正确无误。

5.5 检查电气设备的接地线是否连接牢固，确保接地可靠。

5.6 检查安装后的电气设备是否存在松动、锈蚀等问题，如有问题应及时处理。

6. 安装调试6.1 在完成控制柜体和电气设备的安装后，需要进行调试工作，确保设备能够正常运行。

6.2 根据设计要求，接通电源，检查设备的电气连接是否正确。

6.3 对设备进行功能测试，确保各功能正常工作。

电气装置安装工艺1施工流程安装控制柜→安装主开关→安装中间接线盒、挂随行电缆→配管、配线→安装强迫减速开关、限位和极限开关→安装感应开关和感应板→安装指示、外召和操纵盘→安装底坑停止开关和检修盒→安装井道照明→导线敷设及连接2安装控制柜(1)根据机房布置图及现场情况确定控制柜位置。

其原则是与门窗、墙的距离不小于600mm，控制柜的维护侧与墙壁的距离不小于600mm，柜的封闭侧不小于50mm，双面维护的控制柜成排安装时，其长度超过5mm，两端宜留出入通道宽度不小于600mm，控制柜与设备的距离不宜小于500mm。

(2)控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。

若无控制柜过线盒，则要用10号槽钢制作控制柜底座或混凝土底座，底座高度为50～100mm。

控制柜与槽钢底座采用镀锌螺栓连接固定，连接螺栓由下向上穿。

控制柜与混凝土底座采用地脚螺栓连接固定。

控制柜要和槽钢底座、混凝土底座连接固定牢靠，控制柜底座更要与机房地面固定可靠。

控制柜底座安装前，应先除锈、刷防锈漆、装饰漆。

(3)多台柜并列安装时，其间应无明显缝隙且柜面应在同一平面上。

3安装主开关主电源开关要安装在机房门口入口易接近处和便于操作，高度距地面1.3-1.5m，并符合以下要求：(1)每台电梯应当单独装设主开关；(2)主开关不得切断轿厢照明和通风、机房（机器设备间）照明和电源插座、轿顶与底坑的电源插座、电梯井道照明、报警装置的供电电路；(3)主开关应当具有稳定的断开和闭合位置，并且在断开位置时能用挂锁或其他等效装置锁住，能够有效的防止误操作；(4)如果不同电梯的部件共用一个机房，则每台电梯的主开关应当与驱动主机、控制柜、限速器等采用相同的标志。

无机房电梯的主开关还应当符合以下要求：A.如果控制柜不是安装在井道内，主开关应当安装在控制柜内，如果控制柜安装在井道内，主开关应当设置在紧急操作屏上；B.如果从控制柜处不容易直接操作主开关，该控制柜应当设置能分断主电源的断路器；C.在电梯驱动主机附近1m之内，应当有可以接近的主开关或者符合要求的停止装置，且能够方便地进行操作。

电气控制柜装配工艺流程电气控制柜是一种用于控制电力设备和电器设备的设备，它具有重要的功能和作用。

电气控制柜的装配工艺流程是为了确保电气控制柜的质量和性能，提高生产效率和工作效率。

下面是一个典型的电气控制柜装配工艺流程的示例：1.设计和准备工作：在开始装配电气控制柜之前，需要进行设计和准备工作。

设计工作包括确定电气控制柜的规格和尺寸，绘制装配图和布线图等。

准备工作包括准备所需的材料和零部件，如电缆、接线端子、断路器和继电器等。

2.组装结构：首先，将电气控制柜的外壳和结构件组装起来。

这包括安装顶板、底板、侧板和前后门等。

确保结构件的安装牢固和稳定。

3.安装电气元件：将电气元件按照规定的布线图和装配图安装到电气控制柜中。

这包括安装断路器、继电器、控制开关、插座和指示灯等电气元件。

确保电气元件的安装正确和固定。

4.连接电缆和导线：将电缆和导线连接到电气控制柜的电气元件上。

这包括将电缆和导线剥去绝缘层，插入到接线端子或接插件中，并紧固固定。

5.接地连接：确保电气控制柜的接地连接正确和可靠。

这包括将电气控制柜的金属外壳和结构件接地，以保护工作人员和设备的安全。

6.调试和测试：在装配完成后，进行电气控制柜的调试和测试工作。

这包括检查电气元件的连接和功能是否正常，测试电气设备的工作性能和保护功能。

7.完善和整理：完成调试和测试后，对电气控制柜进行完善和整理。

这包括清理和整理电气控制柜内部的杂物和线路，确保电气控制柜的整洁和美观。

8.验收和交付：最后，对电气控制柜进行验收和交付。

这包括按照规定的标准和要求进行验收，确保电气控制柜的质量和性能符合要求，然后将其交付给客户或使用部门。

总结：电气控制柜的装配工艺流程包括设计和准备工作、组装结构、安装电气元件、连接电缆和导线、接地连接、调试和测试、完善和整理、验收和交付等步骤。

这些步骤的顺序和细节在不同的电气控制柜装配过程中可能会有所不同，但总体目标是确保电气控制柜的质量和性能，提高生产效率和工作效率。

导线加工步骤、设备及线束加工的工艺流程一、图纸和资料的准备（1）依据电气控制柜的电气原理图和电气控制柜的结构设计规范，绘出《电气布置图》。

《电气布置图》应准确给出各元器件安装位置，包括元器件端子的分布位置、线槽尺寸及安装位置。

（2）根据各电气元件的安装位置及元器件端子的分布位置，编制《电气接线图》，电气接线图中务必标出电气元件的型号并和明细表一一对应，以及导线的粗细，颜色、线号及走向。

（3）根据《电气接线图》规定导线的粗细、颜色及线号，通过试装编制出《电气接线明细表》。

二、线束材料、加工设备、工具的准备1．线束材料组成的基本元件是导线、接触端子、端子基座（俗称护套、塑件、橡胶密封件）、辅助材料为包扎保护层（如热缩套管、PVC绑扎带、套管等）、锡条或者锡线。

线束具有的对插、接触、传输三大基本功能需要以下三点去保证。

（1）电线类型的选择原则。

应根据环境温度、电压等级进行选择，一定应使用耐高温、阻燃耐油、耐振动、耐摩擦导线。

确定电线标准，对不同标准的电线的导体结构、标称截面、绝缘层材料和厚度，性能要求和最大外径都有差别。

（2）根据流过导线电流的大小和允许的插接范围选用合适的线束护套。

基座起保护端子的作用，此外，基座的重要功能就是达到对接的目的，方便可靠是最基本的要求。

护套的材料是套管，如热缩套管，PVC套管，纤维管。

在选用线束护套时还应注意，同种类型、形状相同而且安装位置又接近的线束护套，要用颜色予以区分，这才是正确的做法。

（3）压接头。

接线端子的材料从普通的黄铜、紫铜变为导电及弹性等性能良好的磷青铜、铍青铜等。

结构分为：片式、针孔式、管式、片簧式、音叉式、钩式等。

接线端子的选用必须满足与其压接的绝缘导线和与其连接的电气元件相适配。

2．线束加工设备（1）送线架：将所需加工线材绕在送线架上，防止损伤电线表面。

（2）全自动电脑剥线机：可按需要设定线径大小、裁线长度、剥皮长度、生产数量。

（3）计算机线号管打印机：在线号管上打出线号。

电气控制柜装配工艺标准概述：本工艺标准根据GB2681-81、GB/T 2682-1981、GB50171-92并结合我公司实际情况制定。

适用于我公司生产的各电气控制设备一、二次设备安装及接线。

目的是使设备既满足设计控制要求又整齐美观和检查方便。

一、电气控制柜外型尺寸、面板开孔、面板标识丝印检查在电气控制柜开始装配前按照《电柜结构、开孔图》进行外型尺寸、面板开孔、面板标识丝印，确认无误后方可进行装配工作。

二、准备齐电气控制柜装配所需的所有电气元件及安装辅助材1、电气装配人员要先准备齐电气控制柜上需使用的电气安装中盘、电气面板、电气元件（PLC、软启动器、低压电器等）及所需要的安装辅材（线槽、导轨、导线、接地铜排、安装螺丝等）。

2、电气装配人员准备好自己的工具含大号十字螺丝刀，小一字螺丝刀、小十字螺丝刀、剥线钳、斜口钳、万用表、内六角扳手、Φ2.5钻头、Φ3.2钻头、Φ4.2钻头、M3丝锥、M4丝锥、M5丝锥、电烙铁、手电钻等，将所有工具整齐的放在指定区域内。

三、电气元器件安装在电柜底板上1、根据电气原理图中的中盘布置图量好线槽与导轨的长度，用相应工具截断。

（注：线槽、导轨断缝应平直。

）2、两根线槽如果搭在一起，其中一根线槽的一端应切成45度斜角。

3、用手电钻在线槽、导轨的两端打固定孔（用Φ3.5、Φ4.2钻头打孔，用M4、M5丝锥攻丝）。

4、将线槽、导轨按照电气布置图放置在中盘上，用铅笔将需要打定位孔的位置画在中盘上做好标记。

5、先在中盘上用电钻冲眼（用Φ3.5钻头），然后用电钻在冲眼上攻丝（用M4丝锥）。

6、用螺钉将线槽（M4螺钉）、导轨（M5螺钉）固定在中盘上。

7、低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的中盘布置图安装在导轨上的。

8、驱动器、制动电阻、变频器、滤波器、开关电源等不需要导轨安装的电气元器件都要进行打孔、攻丝再直接安装于电柜底板上。

电力配电柜电气安装工程全套标准工艺流程本文档旨在提供电力配电柜电气安装工程的全套标准工艺流程，以保证安装过程的正确性和安全性。

1. 工程准备阶段在工程准备阶段，需要进行以下准备工作：- 确定电力配电柜的位置和布局，确保符合相关规范和安全要求。

- 准备所需的电气安装工具和材料。

- 确认电源接入点，并进行必要的电源改造。

2. 安装准备阶段在安装准备阶段，需要完成以下工作：- 清理安装现场，确保安全和整洁。

- 对电力配电柜进行清洁和检查，确保设备正常运行。

- 安装支撑架和固定装置，确保电力配电柜的稳定和安全。

- 安装电缆桥架和电缆槽道，为电缆引线做好准备。

3. 电气安装阶段电气安装阶段主要包括以下步骤：- 进行电缆引线，包括按照规定引线数量、引线截面和引线长度进行布线。

- 进行电力配电柜内部的电气设备安装，确保各设备的正确连接和固定。

- 进行电力配电柜外部的电源接入，确保接线正确且牢固。

- 安装电力配电柜的保护设备，如漏电保护器、过载保护器等。

- 进行绝缘测试和接地测试，确保安装的安全性。

4. 完工验收阶段在完成电气安装后，需要进行完工验收，包括以下步骤：- 对电力配电柜进行全面检查，确保安装质量和功能正常。

- 进行电气设备的试运行，检查设备的运行状态和性能。

- 进行必要的测试和校准，确保电力配电柜符合相关标准和规范。

- 准备完工报告和相关文件，以备验收和备案。

以上就是电力配电柜电气安装工程的全套标准工艺流程。

请根据实际情况进行操作，并确保遵守相关的安全和法律规定。

注意：本文档仅供参考，请根据实际情况和相关规范进行调整和修改。

柜体装配的工艺1．机柜框架的安装（1）装配需注意对构件的保护，不可划伤或碰伤。

（2）装配应当符合该型号产品构造的要求，应利用成模数关系的安装孔固定。

（3）外形尺寸要求如下所述。

柜体及部件按照图纸标注的尺寸测量、记录。

柜体属于规则型工件和尺寸大的情况，按下面要求检验：① 高、宽、深尺寸要求及检验部位。

高：在工件正反面两面四角测量。

宽：在工件正反面离边缘10cm处分三处测量。

深：在工件两侧离边缘10cm处分三处测量。

图纸未注公差的按表1规定检验。

表1图纸未注公差的检验规定② 外观垂直度检验。

柜体在未注垂直度要求的情况下，垂直度只允许向后倾斜4～5mm。

③ 柜体对角尺寸偏差要求见表2。

表2柜体对角尺寸偏差要求2．柜门及面板的安装1）柜门及面板的安装要求（1）机柜的门装配后，其间隙应均匀一致，开启灵活。

开启角度不得小于90°，但不宜过大。

门在转动过程中不应损坏漆膜，不应使电气元件受到冲击，门锁上后不应有显明的晃动。

（2）门锁、快锁、铰链、活动导轨等部件装配后，应启动灵活，推拉方便，牢固可靠。

检验办法：手执门锁轻轻推拉，移动量不超过2mm。

（3）门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm；门与门框之间缝隙均匀差小于1000mm为2mm，大于1000mm为2.5mm。

2）机柜前后门的安装如图1所示，安装步骤如下：（1）将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。

（2）用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。

（3）松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。

（4）按照上面步骤，完成其他机柜门的安装。

说明：① 活动轴销在出厂前已安装在门板上，现场安装的时候不用再装。

② 机柜同侧左右两扇门完成安装后，它们与门楣之间的缝隙可能不均匀，这时需要调整两者之间的间隙。

一．电器元件布局及安装电气柜的元件布局首先应考虑到元件的布置对线路走向和合理性的影响。

对大截面导线转弯半径的考虑，对强弱电元件之间的距离放置，对发热元件的方向布置，为最大限度的防干扰对PL C和其他仪器仪表相对于主回路和易产生干扰源元件之间的布置等等。

这些都成为排版布置时必须综合考虑的问题。

为使柜内布置结构有一个统一性，把基本元素的间隔距离进行明确的规定是有必要的。

这样无论图纸怎样不同，其基本布局结构将是统一的。

1.电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作。

a.箱、柜内两导体间，导电体与裸露的不带电的导体间，应符合下表要求。

b.屏顶上小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12mm；爬电距离不得小于20mm。

2.电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3.如有可能，元件的安装紧固件应做成能在正面紧固及拆装。

4.各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5.发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6.二极管、三极管及可控硅等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7.电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

8.柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。

9.主令操纵电器元件及整定电器元件的布置应避免由于偶然触及其手柄、按钮而误动作或动作值变动的可能性，整定装置一般在整定完成后应以双螺母锁紧并用红漆漆封，以免移动。

10.系统或不同工作电压电路的熔断器应分开布置。

11.熔断器及使用中易于损坏、偶尔需要调整及复位的零件，应不经拆卸其他部件便可以接近，以便于更换及调整。

12.熔断器安装位置及相互间距离应便于熔体的更换。

电气柜装配工艺流程电气柜是电力系统中的重要设备，它起到了保护、控制和监测电气设备的作用。

下面将介绍电气柜的装配工艺流程，详细阐述每一个步骤。

2.钣金加工：根据电气柜的设计图纸，对钣金进行加工，包括开孔、钻孔、折弯等。

确保钣金尺寸和形状与图纸要求一致。

3.钣金喷涂：完成钣金加工后，对电气柜的外壳进行喷涂处理。

喷涂颜色一般为灰色或白色。

喷涂时要注意涂料的均匀性和厚度，保证表面质量。

4.安装导轨：在电气柜内安装导轨，用于固定电器元件和接线端子。

导轨应按照标准孔位进行固定，确保导轨的平整和牢固。

5.安装电器元件：按照设计图纸上的布置要求，依次安装各种电器元件，包括断路器、熔断器、接触器、继电器等。

在安装过程中，要注意元件的正确性和连接可靠性。

6.接线：接线是电气柜装配过程中最重要的一步。

根据电气图纸，将电缆接线端子与电气元件对应的接线端子相连。

接线时要注意颜色和标号的对应，确保接线的正确性。

7.装配与固定：安装电器元件后，对电气柜进行总装和固定。

确保元件的连接稳定可靠，不松动。

同时，还要对电缆进行固定，防止晃动和错位。

8.系统测试：完成电气柜的装配后，需要进行系统测试。

测试包括功能测试、安全测试和绝缘测试等。

通过测试，确保电气柜的正常运行和安全可靠性。

10.清洁和检查：最后，对电气柜进行清洁和检查。

清除表面的灰尘和杂物，检查各个接线端子的紧固情况和电气元件的正常状态。

以上是电气柜装配的工艺流程，每一个步骤都非常关键。

只有严格按照流程进行操作，才能保证电气柜的质量和性能达到要求。

同时，工艺过程中应注意安全操作，避免事故的发生。

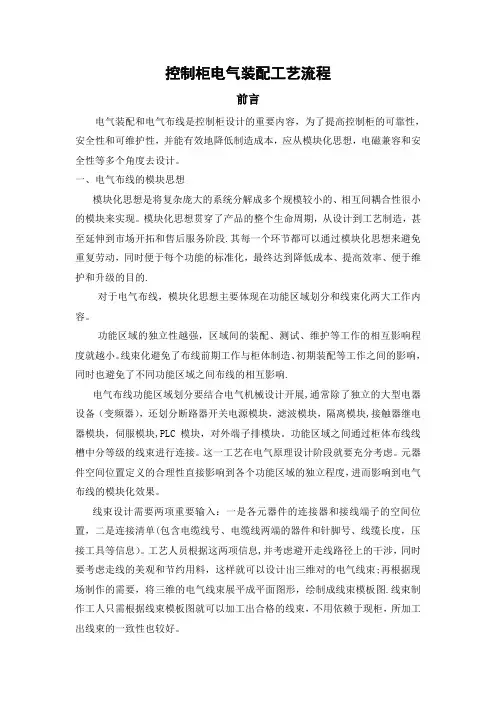

控制柜电气装配工艺流程前言电气装配和电气布线是控制柜设计的重要内容，为了提高控制柜的可靠性，安全性和可维护性，并能有效地降低制造成本，应从模块化思想，电磁兼容和安全性等多个角度去设计。

一、电气布线的模块思想模块化思想是将复杂庞大的系统分解成多个规模较小的、相互间耦合性很小的模块来实现。

模块化思想贯穿了产品的整个生命周期，从设计到工艺制造，甚至延伸到市场开拓和售后服务阶段.其每一个环节都可以通过模块化思想来避免重复劳动，同时便于每个功能的标准化，最终达到降低成本、提高效率、便于维护和升级的目的.对于电气布线，模块化思想主要体现在功能区域划分和线束化两大工作内容。

功能区域的独立性越强，区域间的装配、测试、维护等工作的相互影响程度就越小。

线束化避免了布线前期工作与柜体制造、初期装配等工作之间的影响，同时也避免了不同功能区域之间布线的相互影响.电气布线功能区域划分要结合电气机械设计开展,通常除了独立的大型电器设备（变频器），还划分断路器开关电源模块，滤波模块，隔离模块,接触器继电器模块，伺服模块,PLC模块，对外端子排模块。

功能区域之间通过柜体布线线槽中分等级的线束进行连接。

这一工艺在电气原理设计阶段就要充分考虑。

元器件空间位置定义的合理性直接影响到各个功能区域的独立程度，进而影响到电气布线的模块化效果。

线束设计需要两项重要输入：一是各元器件的连接器和接线端子的空间位置，二是连接清单(包含电缆线号、电缆线两端的器件和针脚号、线缆长度，压接工具等信息）。

工艺人员根据这两项信息,并考虑避开走线路径上的干涉，同时要考虑走线的美观和节约用料，这样就可以设计出三维对的电气线束;再根据现场制作的需要，将三维的电气线束展平成平面图形，绘制成线束模板图.线束制作工人只需根据线束模板图就可以加工出合格的线束，不用依赖于现柜，所加工出线束的一致性也较好。

二、电气布线的电磁兼容性随着控制柜电气功能的增加,柜内电磁环境也变得愈为复杂。

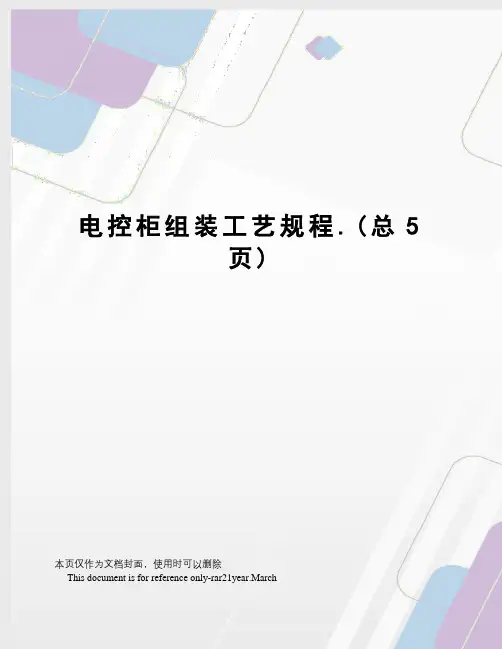

电控柜组装工艺规程.(总5页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电控柜组装工艺流程1、电柜初到车间时，仓管应带着电柜图纸检查控制柜颜色，外形尺寸、钣金厚度，控制柜底板、控制柜开孔尺寸等是否正确？确认无误后下发给车间进行装配工作。

2、仓管安装项目的清单取拿电气元件，附件等，并整齐摆放于项目储备箱中，储备箱上应贴上项目名称，清单等信息。

仓管把装好元器件的储备箱交付给车间。

3、装配人员准备。

(1)电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件（PLC、变频器、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、铜排、安装螺栓等）。

(2)装配人员准备好自己的工具包（含大号、中号十字起，小一字起、剥线钳、斜口钳、万用表、扳手、Φ3.2钻头、Φ4.2钻头、粗齿挫一套）、螺丝、螺母、手电钻等，将所有工具整齐的放在一个手臂的范围内。

4、控制柜的底板排版1）摆放元器件。

根据电气原理图中的底板布置图把元器件整齐合理的摆放在地板上，2)摆放线槽。

量好线槽与导轨的长度，用锯弓截断。

（注：线槽要放在平坦的地方锯，导轨要夹在台虎钳锯，锯缝要平直。

）锯完后可以在砂轮机上磨直。

线槽最外圈的两根搭在一起的线槽，线槽的两端应磨成45度斜角。

3）将线槽、导轨按照电气底板布置图放置在底板上，用黑色大头笔将定位孔的位置画上标记在底板上。

4）把地板上的元器件取下，用手电钻按照底板上的黑色标记打孔（用Φ4.2钻头）。

5）用M4螺钉、螺母将线槽、导轨固定在电气底板上。

6）把元器件固定在导轨上。

要用螺丝固定的元器件，用螺丝螺母固定好。

所有元件的安装应紧固，保证不致因运输震动使元件受损或脱落。

5、接线1）控制线路：按照电气原理图中设计要求进行控制线路的接线。

（AC24V或DC24V控制线用蓝色0.5平方多股铜芯电线连接，AC220V的控制线用红色0.5平方多股铜芯电线连接，零线用白色0.5平方多股铜芯电线连接。

电气控制柜体及电气设备安装操作规程范本第一章总则第一条为了规范电气控制柜体及电气设备的安装操作，确保施工质量和安全，保障设备的正常运行，制定本规程。

第二条本规程适用于电气控制柜体及电气设备的安装工作。

第二章安装准备第三条安装前，项目负责人应检查电气控制柜体及电气设备的图纸、设备清单等技术文件的齐全性和准确性。

第四条安装前，应检查电气控制柜体及电气设备的外观，确认无破损、变形等问题。

第五条安装前，应检查电气控制柜体及电气设备的各种附件、配件的完好性和齐全性。

第三章安装要求第六条电气控制柜体的安装要求：(一) 控制柜体应根据设计要求放置在合适的位置，以便于操作和维修。

(二) 控制柜体的安装是否平稳，应能承受正常工作负荷。

(三) 控制柜体的安装应符合防火安全要求，与易燃物保持一定的距离。

(四) 控制柜体的安装应符合通风散热要求，确保电气设备正常工作。

第七条电气设备的安装要求：(一) 电气设备应按照图纸要求和标准进行正确的安装。

(二) 电气设备的安装应满足安全性、可靠性和稳定性要求。

(三) 电气设备的接线要求应符合国家标准和相关规范。

(四) 电气设备的接地要求应符合国家标准和相关规范。

(五) 电气设备的安装结束后，应进行安全、功能等各项检测。

第四章安全措施第八条安装过程中，必须遵守相关的安全规定，人员应佩戴好个人防护装备。

第九条安装地点应通风良好，无易燃、易爆物品。

第十条安装过程中，应确保电气设备与电气线路的绝缘性能良好。

第十一条安装过程中，应注意防止设备的自身破损和污染。

第五章工作流程第十二条根据安装图纸和技术文件要求，安装电气控制柜体和电气设备，并进行相应的调试工作。

第十三条安装前，应先进行试运行，测试设备工作正常后方可安装。

第十四条安装后，应进行安全、功能等各项检测，并进行相应的记录和报告。

第十五条安装结束后，应进行设备清洁和维护，保持设备的良好状态，同时进行验收。

第六章质量保证第十六条安装过程中，应严格按照技术文件和相关标准要求进行操作，确保施工质量。

浅析控制柜电气装配工艺流程1. 引言控制柜是一种用于安装和保护电气设备的设备。

在工业自动化领域中，控制柜起到了至关重要的作用，它是控制系统的核心部分，用于连接和操作各种电气设备。

控制柜的电气装配工艺流程是确保控制柜质量和性能的重要环节。

本文将对控制柜电气装配工艺流程进行浅析。

2. 控制柜电气装配工艺流程控制柜电气装配工艺流程主要包括以下几个步骤：2.1 设计准备在控制柜电气装配工艺流程之前，首先需要进行设计准备工作。

设计准备包括确定控制柜的功能和性能要求，绘制控制柜的布局图和回路图，选择合适的电气元件等。

2.2 选购电气元件选购电气元件是控制柜电气装配的重要步骤。

根据控制柜的需求，选择合适的电气元件，如断路器、接触器、继电器、变压器等。

在选购电气元件时，需要考虑元件的质量和性能指标，以及其是否符合国家标准和安全要求。

2.3 排线和标识在控制柜电气装配过程中，需要进行排线和标识。

排线是指按照回路图的要求将电气元件进行布线连接，确保电气回路的通断和连接正确。

标识是指在控制柜内对电气元件进行标记，方便维修和日常操作。

排线和标识工作需要仔细、认真地进行，确保整个控制柜的电气连接正确，无误。

2.4 回路测试在排线和标识完成后，需要进行回路测试。

回路测试是为了确保控制柜的各个回路正常工作。

通过使用测试仪器对控制柜的回路进行检测，检查回路的通断、接地和短路等情况。

回路测试需要按照严格的工艺要求和流程进行，确保测试结果准确可靠。

2.5 装配和安装电气元件在回路测试通过后，可以进行电气元件的装配和安装工作。

根据控制柜的布局图和回路图，在控制柜内逐个安装电气元件，并进行连接和固定。

在装配和安装过程中，需要注意保持控制柜内的整洁和清晰，确保电气元件的安全和可靠性。

2.6 线缆接入和绝缘处理在电气元件装配和安装完成后，需要进行线缆接入和绝缘处理。

线缆接入是将外部电源和设备与控制柜内的电气元件进行连接。

在线缆接入过程中，需要注意线缆的选用、连接方式和绝缘处理，以确保连接的可靠性和安全性。

电气控制柜体及电气设备安装操作规程范本1. 安全注意事项1.1 在开始安装电气控制柜体及电气设备之前，操作人员应仔细阅读并熟悉本安装操作规程，确保能够正确操作，避免人身伤害和设备损坏。

1.2 在进行任何安装工作前，必须确认供电已经切断，且用合适的工具和装备进行操作。

1.3 在进行电气设备的安装时，应确保设备支撑稳定，避免设备倾倒造成伤害。

1.4 在所有电气设备安装完成后，必须进行必要的接地和绝缘测试，确保设备的安全可靠性。

2. 控制柜体安装2.1 控制柜体安装前，应先检查柜体外观是否完好无损，确认没有变形、裂纹等问题。

2.2 控制柜体的安装要求垂直、水平，并且与墙体有适当的距离以便进行后续的接线工作和维护。

2.3 控制柜体的固定应使用适当的固定螺栓、垫片和螺母，确保稳固可靠。

3. 电气设备安装3.1 在安装电气设备之前，应检查设备的外观是否完好无损，确认没有变形、破损等问题。

3.2 电气设备的安装位置应符合设计要求，并且与相邻设备保持一定的间距，以方便设备的散热和维护。

3.3 电气设备的接线应符合电气图纸和规范要求，并使用合适的导线和端子进行连接。

3.4 在进行电气设备的连接前，应确认设备的电源已切断，并进行必要的安全措施，避免触电和短路事故发生。

3.5 在接线完成后，应对接线部分进行必要的绝缘处理，确保安全可靠。

4. 面板操作及测试4.1 在进行面板操作前，应确认电气设备已经接通电源，并进行必要的安全措施，避免触电事故发生。

4.2 在操作过程中，应按照设备的操作说明进行正确操作，避免误操作导致设备故障。

4.3 在测试设备功能前，应对设备进行必要的预热和检查，确保设备在正常工作状态下进行测试。

4.4 在进行设备功能测试时，应使用合适的测试工具和仪器，记录测试结果并进行必要的调整和修正。

5. 安全和质量检查5.1 在所有安装工作完成后，应对安装的电气控制柜体和电气设备进行全面的安全和质量检查。

5.2 检查项包括但不限于：接线是否正确，接地是否良好，绝缘是否合格，设备固定是否牢固等。

电控箱装配工艺指导书电控箱装配工艺指导书1.引言本文档旨在提供电控箱装配的详细步骤和流程，以帮助工作人员正确地进行装配工作。

2.准备工作2.1 确定装配所需的设备与工具2.2 对装配区域进行清洁和整理2.3 验收所需的零部件和材料，确保数量和质量符合要求3.装配步骤3.1 接收和检查零部件和材料3.1.1 核对零部件清单和材料清单3.1.2 对每个零部件进行检查，确保外观无损并符合规格要求3.1.3 进行质量抽检，并记录检查结果3.2 安装底板3.2.1 在装配区域上放置底板3.2.2 根据设计图纸的要求，安装底板上的支撑结构和固定螺丝3.3 安装电器元件3.3.1 根据电路图纸，正确安装主控板、继电器、断路器等电器元件3.3.2 确保电器元件之间的连接正确牢固，没有松动接触3.4 连接电缆和线束3.4.1 根据电路图纸，正确连接电缆和线束3.4.2 注意连接的正确性，避免短路和接触不良等问题3.5 安装面板和操作元件3.5.1 安装电控箱正面的面板，并进行固定3.5.2 安装控制开关、指示灯和其他操作元件，并进行连接和固定3.6 完成调试和测试3.6.1 检查所有连接和固定部件，确保没有松动和接触不良3.6.2 连接电源，进行电气性能测试和功能测试3.6.3 对测试结果进行记录，并做出相应的调整和改进4.完工和交接4.1 进行全面的清洁和整理，确保电控箱外观整洁无尘4.2 进行最终的检查和验收，确保电控箱装配质量符合要求4.3 将完工的电控箱交接给相关人员或部门，并填写交接记录附件：1.零部件清单2.材料清单3.电路图纸4.设计图纸法律名词及注释：1.产品质量法：指规定了产品质量的基本要求、监督检查和法律责任等内容的法律法规。

在装配过程中，必须符合产品质量法相关规定。

2.劳动法：指规定劳动者与用人单位之间劳动关系、劳动合同、劳动保护和劳动权益等方面的法律法规。

在电控箱装配过程中，必须遵守劳动法相关规定，保障员工的合法权益。

电气控制柜体及电气设备安装操作规程标准范本一、引言电气控制柜体及电气设备安装操作规程标准范本旨在规范电气控制柜体及电气设备的安装操作，确保安装过程的安全性和质量。

本标准适合于电气控制柜体及电气设备的安装工作。

二、术语和定义1. 电气控制柜体：指用于安装电气设备和控制元件的金属或者非金属结构，用于保护和支持电气设备的安装。

2. 电气设备：指用于变换、分配、控制和保护电能的设备，包括但不限于电动机、开关、断路器、继电器等。

3. 安装：指将电气设备安装到电气控制柜体中，并进行连接和固定的过程。

4. 操作规程：指按照一定的标准和要求进行操作的规定。

三、安装前准备1. 检查电气控制柜体和电气设备的型号、规格和数量是否与设计要求一致。

2. 检查电气控制柜体和电气设备的外观是否完好，无损坏和缺陷。

3. 准备所需的安装工具和设备，包括但不限于螺丝刀、扳手、电钻等。

4. 清理安装现场，确保安装区域干净整洁，无杂物。

四、安装步骤1. 将电气设备按照设计要求放置到电气控制柜体中，确保设备与柜体的连接孔对齐。

2. 使用螺丝刀和扳手将电气设备固定到电气控制柜体中，确保设备稳固可靠。

3. 进行电气设备之间的连接，包括但不限于电缆、导线等。

4. 检查电气设备的接线是否正确，确保接线坚固，无松动和短路现象。

5. 进行电气控制柜体的接地操作，确保接地良好，安全可靠。

6. 进行电气设备的调试和测试，确保设备正常运行。

五、安装验收1. 进行电气设备的功能测试，确保设备的各项功能正常。

2. 检查电气控制柜体和电气设备的外观是否完好，无损坏和缺陷。

3. 检查电气设备的接线是否坚固，无松动和短路现象。

4. 检查电气控制柜体的接地是否良好，安全可靠。

5. 编制安装验收报告，记录安装过程和结果。

六、安全注意事项1. 在安装过程中，必须按照像关安全操作规程进行操作，严禁违章作业。

2. 在进行电气设备的连接和接线时，必须断开电源，确保安全。

3. 在进行电气设备的调试和测试时，必须由专业人员操作，确保安全。

控制柜电气装配工艺流程1.确定控制柜设计要求：根据用户需求和相关技术要求，确定控制柜的设计要求，包括外观尺寸、电气元器件安装位置和数量、接线方式等。

2.准备装配所需材料和工具：根据设计要求，准备所需的电气元器件，包括开关、插座、断路器、电源、继电器等，以及相关的连接线、绝缘套管、固定件等。

同时，准备好所需的工具，如螺丝刀、剪线钳、压线钳、电钻等。

3.安装电气元器件：根据设计要求和控制柜内部布局，逐个安装电气元器件。

首先安装开关、插座和断路器等固定式元器件，然后安装电源和继电器等模块式元器件，并逐步连接各个元器件之间的导线和插头。

4.连接电源供电：根据设计要求，将电源与控制柜内的电气元器件进行连接。

首先接地连接，然后接入电源线和电源开关，注意按照要求进行相应的绝缘和保护措施。

5.进行电气接线：根据控制柜的设计要求和电气原理图，对各个电气元器件进行连接。

首先进行模块内部的接线，然后进行模块间的接线。

在接线过程中，要注意导线的长度和连接的牢固性，避免短路和接触不良等问题。

6.进行电气测试和调试：完成电气接线后，对控制柜的电气系统进行测试和调试。

首先进行线路的绝缘测试和短路测试，确保接线正确和安全。

然后进行各个电气元器件的功能测试，如开关、插座和继电器等。

最后进行整体的系统测试，确保控制柜的各项功能正常运行。

7.进行外观检查和调整：完成电气测试后，对控制柜的外观进行检查和调整。

检查各个元器件的固定情况和标识是否清晰，调整控制柜的外观尺寸和平整度，确保其符合设计要求和美观要求。

8.进行绝缘和耐压测试：完成外观检查后，对控制柜进行绝缘和耐压测试。

首先进行绝缘测试，将控制柜的各个部分与地线和相互之间进行绝缘测试，确保绝缘性能符合要求。

然后进行耐压测试，在规定的电压条件下进行测试，确保控制柜的耐压性能符合要求。

9.进行功能测试和调试：完成绝缘和耐压测试后，对控制柜进行功能测试和调试。

测试控制柜的各个功能是否正常，调试控制柜的各项参数和参数调整。

电气控制柜元件安装接线配线工艺流程一、电气控制柜安装前提所有元器件应按制造厂规定的安装条件进行安装。

l.1适用条件需要的灭弧距离.拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2组装前首先看明图纸及技术要求1.3检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4检查元器件有无损坏1.5必须按图安装(如果有图）1.6元器件组装顺序应从板前视，由左至右，由上至下下1.7同一型号产品应保证组装一致性1.8面板、门板上的元件中心线的高度应符合规定。

元件名称安装高度（m）：指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮 0.6-2.0紧急操作件00.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。

保证一、二次线的安装距离。

1.9组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭矩。

1.11主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法：1.13所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

（1）端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目。

（2）双重的标识1.16 安装于面板、门板上的元件、、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，（3）门上的器件1.17 保护接地地连续性n保护接地连续性利用有效接线来保证。
