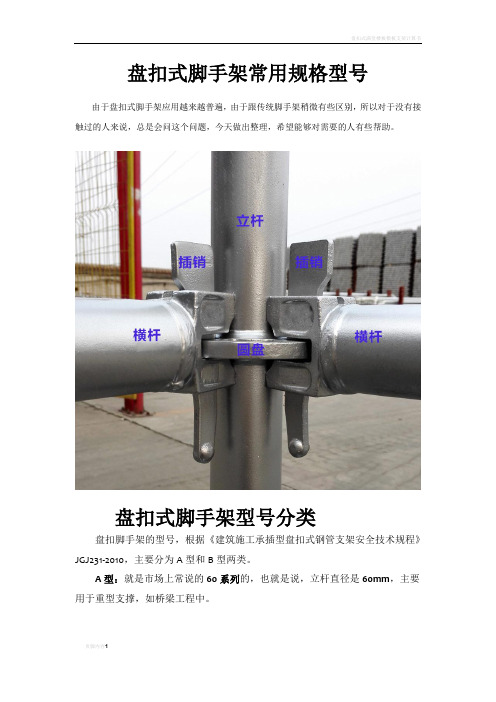

盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍,由于跟传统脚手架稍微有些区别,所以对于没有接触过得人来说,总就是会问这个问题,今天做出整理,希望能够对需要得人有些帮助。
盘扣式脚手架型号分类盘扣脚手架得型号,根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010,主要分为A型与B型两类。
A型:就就是市场上常说得60系列得,也就就是说,立杆直径就是60mm,主要用于重型支撑,如桥梁工程中。
B型:也就就是48系列得,立杆直径48mm,主要用于房建与装饰装修,舞台灯光架等领域。
另外,根据盘扣式脚手架立杆连接方式,又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列得盘扣脚手架一般采用内连接,也就就是连接棒在立杆内部连接。
48系列盘扣脚手架一般就是外套筒连接,也有采用内连接棒连接得,尤其在舞台架,灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为:立杆,水平杆,斜杆,可调托构成。
盘扣脚手架得立杆圆盘之间距离500mm,所以,立杆得规格模数为500mm,具体常用得规格有500mm,1000mm,1500mm,2000mm,2500mm,3000mm,另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架得水平杆型号规格模数为300mm。
即300mm,600mm,900mm,1200mm,1500mm,1800mm,2400mm,3000mm盘扣式脚手架水平杆型号注意:水平杆得公称长度就是立杆轴线间得距离,所以实际长度比公称得长度短一个立杆得直径。
根据工程性质不同,一般模板支撑脚手架,用量最大得就是1、5m水平杆,1、2m与1、8m等,配合使用。
对于操作架来说,水平杆得长度一般选用1、8m为主,1、5m,2、4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架得竖向斜杆得规格根据水平杆长度与步距(上下两层水平杆间距)来划分得,在工程实践中,一般模板支撑架得水平杆步距都就是1、5m,所以,模板支撑得竖向斜杆规格一般都就是1、5m得高度。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。

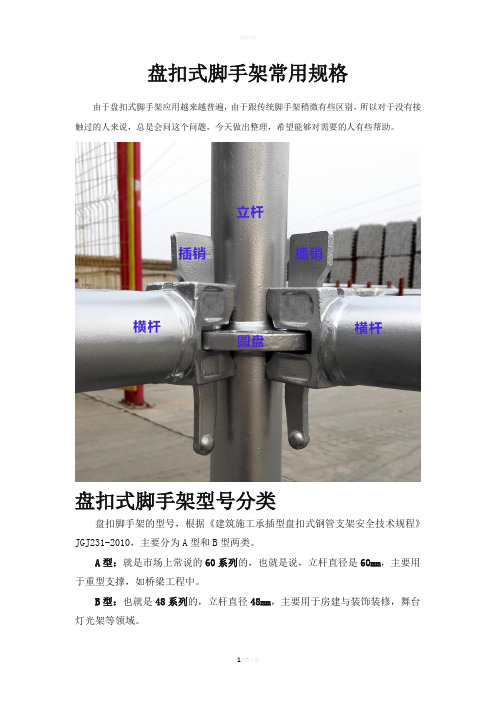

盘扣式脚手架常用规格由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
碗扣脚手架常用规格碗扣脚手架是一种常见的建筑施工辅助工具，广泛应用于各种建筑工程中。
它的主要作用是提供支撑和稳定的平台，使工人能够安全地进行施工作业。
在使用碗扣脚手架时，了解常用规格可以帮助施工人员选择适当的脚手架，确保施工过程安全顺利。
本文将介绍碗扣脚手架的常用规格。
一、架体高度规格碗扣脚手架的架体高度规格通常以米为单位。
常见的规格包括1.5米、2米、2.5米、3米等。
选择适当的架体高度规格取决于施工工程的实际需求，如楼层高度、工程类型等。
一般情况下，较低的架体高度适用于低楼层施工，而较高的架体高度适用于高层建筑施工。
二、桥架长度规格桥架是碗扣脚手架的主要组成部分，也是施工人员工作的平台。
桥架的长度规格通常以米为单位，常见的规格有1.8米、2.4米、3.0米等。
选择适当的桥架长度规格需要考虑工程的横向距离，确保施工过程中的稳定性和安全性。
三、扣件类型及数量规格碗扣脚手架的连接方式主要依靠扣件。
常用的扣件类型有直通扣件、对接扣件等。
直通扣件适用于直线或单一方向的连接，对接扣件适用于拐角连接。
扣件的数量规格取决于脚手架的结构和使用需求。
在选择扣件时，要根据工程要求和脚手架的设计规范进行计算，确保连接牢固可靠。
四、支撑脚规格支撑脚是碗扣脚手架的重要组成部分，用于支撑整个脚手架的重量。
支撑脚的规格通常以直径为单位，常见的规格有48mm、60mm等。
支撑脚的规格选择要考虑脚手架的负荷要求，确保其能够承受重量并保持稳定。
五、横梁规格碗扣脚手架的横梁是连接桥架和支撑脚的关键部件。
横梁的规格通常以直径为单位，常见的规格有48mm、60mm等。
横梁的规格选择要根据桥架长度和支撑脚的规格进行匹配，确保连接稳固。
六、安全性能要求除了常用规格之外，碗扣脚手架还需要符合一定的安全性能要求。
这些要求包括承载能力、抗风能力、水平稳定性等。
在选择脚手架时，施工单位应仔细核对产品的安全性能指标，确保其符合国家规定的标准和要求。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010,主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm所以，立杆的规格模数为500mm具体常用的规格有500mm 1000mm 1500mm 2000mm 2500mm 3000mm 另外还有基座200mm盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm即300mm 600mm 900mm 1200mm 1500mm 1800mm 2400mm 3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m 等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m 为主，1.5m, 2.4m 等配合使盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距（上下两层水平杆间距）来划分的，在工程实践中，一 般模板支撑架的水 平杆步距都是1.5m ，所以，模板支撑的竖向斜杆规格一般都 是1.5m 的高度。
ICS团体标准T/CMRA XXXX-XXXX组合式带肋塑料模板应用技术标准Ribbed plastic formwork applied technical standard (征求意见稿）201X-XX-XX发布 201X-XX-XX实施中国基建物资租赁承包协会目次1 总则 (2)2 术语和符号 (3)3 基本规定 (6)4 材料、制作与检验 (7)5 设计荷载及变形值 (10)5.1 荷载标准值 (10)5.2 荷载设计值 (11)5.3 荷载组合 (11)5.4 变形值规定 (11)6 施工 (15)6.1 施工一般规定 (15)6.2 施工设计计算 (15)6.3 施工配板设计 (18)6.4 模板安装 (19)7 验收与拆除 (21)7.1 质量检查与验收 (21)7.2 模板拆除 (22)8 维修、保管与运输 (24)附录A 常用塑料模板体系的组成 (25)附录B 常用塑料模板性能指标 (29)附录C 常用塑料模板规格尺寸表 (30)附录D 常用塑料模板名称及规格表 (32)附录E 常用塑料模板力学性能指标 (33)本规程用词说明 (34)引用标准名录 (35)条文说明 (36)1总则1.0.1 为规范建筑工程组合式带肋塑料模板的应用，保证工程质量，做到安全适用、技术先进、经济合理，制定本标准。
1.0.2 本标准适用于建筑工程中现浇混凝土结构和预制混凝土构件所采用的组合式带肋塑料模板的设计、施工及验收。
1.0.3 组合式带肋塑料模板的工程应用，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。
2术语和符号2.1术语2.1.1 组合式带肋塑料模板 Ribbed plastic formwork根据建筑工程结构的特点，按建筑模数设计，并经专用设备注塑加工而成的、可组合拼装的带肋模板。
2.1.2 平面模板 Panel formwork与背部肋板一同注塑成型的平面模板。
2.1.3 弧形模板 Arc formwork与背部肋板一同注塑成型的带有弧形面的模板。
盘扣式满堂楼板模板支架计算书盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为 A 型和 B 型两类。
A 型：就是市场上常说的60 系列的，也就是说，立杆直径是60mm ，主要用于重型支撑，如桥梁工程中。
B 型：也就是 48 系列的，立杆直径 48mm ，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上 60 系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离 500mm ，所以，立杆的规格模数为500mm ，具体常用的规格有 500mm ，1000mm，1500mm，2000mm ，2500mm，3000mm ，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为 300mm 。
即 300mm ，600mm ， 900mm ，1200mm，1500mm，1800mm，2400mm ，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是 1.5m 水平杆，1.2m 和 1.8m 等，配合使用。
对于操作架来说，水平杆的长度一般选用 1.8m 为主， 1.5m，2.4m 等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距 (上下两层水平杆间距 )来划分的，在工程实践中，一般模板支撑架的水平杆步距都是 1.5m，所以，模板支撑的竖向斜杆规格一般都是 1.5m 的高度。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》231-2010，主要分为A型和B型两类。
.A型：就是市场上常说的60系列的，也就是说，立杆直径是60，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500，所以，立杆的规格模数为500，具体常用的规格有500，1000，1500，2000，2500，3000，另外还有基座200。
.盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300。
即300，600，900，1200，1500，1800，2400，3000盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m和1.8m等，配合使用。
对于制作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
ICS团体标准T/CMRA XXXX-XXXX组合式带肋塑料模板应用技术标准Ribbed plastic formwork applied technical standard (征求意见稿）201X-XX-XX发布 201X-XX-XX实施中国基建物资租赁承包协会目次1 总则 (2)2 术语和符号 (3)3 基本规定 (6)4 材料、制作与检验 (7)5 设计荷载及变形值 (10)5.1 荷载标准值 (10)5.2 荷载设计值 (11)5.3 荷载组合 (11)5.4 变形值规定 (11)6 施工 (15)6.1 施工一般规定 (15)6.2 施工设计计算 (15)6.3 施工配板设计 (18)6.4 模板安装 (19)7 验收与拆除 (21)7.1 质量检查与验收 (21)7.2 模板拆除 (22)8 维修、保管与运输 (24)附录A 常用塑料模板体系的组成 (25)附录B 常用塑料模板性能指标 (29)附录C 常用塑料模板规格尺寸表 (30)附录D 常用塑料模板名称及规格表 (32)附录E 常用塑料模板力学性能指标 (33)本规程用词说明 (34)引用标准名录 (35)条文说明 (36)1总则1.0.1 为规范建筑工程组合式带肋塑料模板的应用，保证工程质量，做到安全适用、技术先进、经济合理，制定本标准。
1.0.2 本标准适用于建筑工程中现浇混凝土结构和预制混凝土构件所采用的组合式带肋塑料模板的设计、施工及验收。
1.0.3 组合式带肋塑料模板的工程应用，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。
2术语和符号2.1术语2.1.1 组合式带肋塑料模板 Ribbed plastic formwork根据建筑工程结构的特点，按建筑模数设计，并经专用设备注塑加工而成的、可组合拼装的带肋模板。
2.1.2 平面模板 Panel formwork与背部肋板一同注塑成型的平面模板。
2.1.3 弧形模板 Arc formwork与背部肋板一同注塑成型的带有弧形面的模板。
2.1.4 阴角模板 Inside corner template与背部肋板一同注塑成型的用于阴角位置的模板。
2.1.5 阳角模板 Outside corner template与背部肋板一同注塑成型的用于阳角位置的模板。
2.1.6 锁销 Closing key塑料模板与塑料模板之间的连接件。
2.1.7 转接件 Adapter piece塑料模板与其他类型模板连接所用的构件。
2.1.8 支承件 Bearing piece用于支撑塑料模板，加强模板整体刚度，承受模板传递的荷载的部件，包括主楞（背楞）、柱箍、斜撑、扣件式钢管脚手架、键槽式钢管脚手架、碗扣式钢管脚手架、承插型盘扣式钢管脚手架及独立支撑等。
2.2符号2.2.1 作用和作用效应：F——新浇混凝土对模板上的最大侧压力；——模板及其支架自重标准值；G1G——新浇混凝土自重标准值；2——钢筋自重标准值；G3G——新浇混凝土作用于对模板的最大侧压力标准值；4——弯矩设计值；——轴心力设计值；——对拉螺栓轴向承载力设计值；——集中荷载标准值；Q——施工人员及施工设备荷载标准值；1——振捣混凝土时产生的荷载标准值；Q2Q——倾倒混凝土时对垂直面模板产生的水平荷载标准值；3——风荷载的标准值；Q4——结构构件抗力的设计值；——荷载效应组合的设计值；——剪力设计值。
2.2.2 计算指标：E——塑料的弹性模量；a——塑料的抗拉、抗压和抗弯强度设计值；fa——塑料的抗剪强度设计值；fvaγ——混凝土的重力密度；cσ——正应力；τ——剪应力。
2.2.3 几何参数：——净截面面积；AnI——背楞毛截面惯性矩；s——塑料模板净截面惯性矩；Ia——模板的计算跨度；S——计算剪应力处以上毛截面对中和轴的面积矩；W——塑料模板净截面抵抗矩；aW——背楞截面抵抗矩；s——对拉螺栓横向间距；——对拉螺栓纵向间距；——挠度计算值；——容许挠度值。
2.2.4 计算系数及其他：β——混凝土坍落度影响修正系数；——永久荷载的分项系数；γG——第个可变荷载的分项系数。
γQi3 基本规定3.0.1 组合式带肋塑料模板应采用模数制设计，模板的宽度模数应以50mm进级；长度小于1000mm的模数应以50mm进级，长度大于等于1000mm的模数应以100mm 进级。
根据工程特点的需要，可增加其他专用模板，但其模数应与本标准中组合式带肋塑料模板的模数相适应。
3.0.2 组合式带肋塑料模板应拼缝严密，装拆灵活，搬运方便。
3.0.3 组合式带肋塑料模板系统的设计应采用以概率理论为基础的极限状态计算方法，并应采用分项系数的设计表达式进行设计计算。
3.0.4 组合式带肋塑料模板应具有足够的强度和刚度。
平面模板在规定荷载作用下的强度和刚度试验要求应满足表3.0.2 的要求。
表3.0.2 单块模板强度与刚度试验要求注：试验用的模板宽度应为500mm的模板。
3.0.5 锁销抗拉、抗剪性能应满足表3.0.3 的要求。
表3.0.3 锁销抗拉、抗剪性能要求3.0.6 组合式带肋塑料模板工程应根据钢筋混凝土施工的要求，对模板的选用、尺寸组合、连接、支撑系统等进行设计，以满足混凝土质量及施工安全的要求。
3.0.7 组合式带肋塑料模板工程应按照模板设计的要求进行制作和安装，安装过程中，应进行质量检查和验收，并应提交相关技术文件。
3.0.8 组合式带肋塑料模板和配件拆除后，应及时进行清理和修复，并妥善保存。
4 材料、制作与检验4.1 材料4.1.1 组合式带肋塑料模板所用的各类材料，其材质应符合国家现行有关标准的规定。
塑料材料的物理性能指标及材料强度设计值应符合表4.1.1的规定。
表4.1.1 塑料材料性能指标4.1.2 组合式带肋塑料模板及配件规格应满足表4.1.2的要求。
表4.1.2 组合式带肋塑料模板及配件规格4.1.3 组合式带肋塑料模板及配件应在-10～70℃温度条件下使用，组合式带肋塑料模板性能指标应附录B的规定。
4.1.4 组合式带肋塑料模板编号和规格应符合附录C的规定和要求。
4.2 制作4.2.1 组合式带肋塑料模板的制作应采用定制模具，并通过专用设备注塑成型的生产工艺。
4.2.2 在注塑成型过程应对成型周期、型腔温度、压力等参数进行合理调整，以注塑出质量合格产品。
每块塑料模板需应标注有生产日期相关的标识。
4.2.3 组合式带肋塑料模板及配件不应有气孔、缺胶、毛刺、披锋等缺陷。
4.3 检验4.3.1 组合式带肋塑料模板及配件产品应采取出厂检验和具有资质的第三方检验机构检验，经检验合格、签发产品合格证后方可出厂。
4.3.2 组合式带肋塑料模板的检验应包括强度、刚度的检验；锁销的检验应包括抗拉强度、抗剪强度的检验。
4.3.3 组批规则与抽样方案：塑料模板及配件专用料由同一生产线上相同材料、相同工艺所生产的同一牌号的产品组批，生产厂也可按每六个月为一周期或存储料仓位每1万平方对产品进行组批，产品以批为单位进行检验与验收。
4.3.4 组合式带肋塑料模板及配件成品的尺寸检验，应符合表4.3.4－1、4.3.4－2和表4.3.4－3的要求。
表4.3.4-1组合式带肋塑料模板制作质量标准表4.3.4-2组合式带肋塑料模板制作质量标准注：n代表孔与孔之间的个数，n为整数表4.3.4-3 配件制作质量标准5 设计荷载及变形值5.1 荷载标准值5.1.1 永久荷载标准值应符合下列规定：1 模板及其支架自重标准值应根据模板设计图纸计算确定。
肋形或无梁楼板模板自重标准值应按表5.1.1的规定选用。
表5.1.1 楼板模板自重标准值（kN/m2）2 新浇筑混凝土自重标准值，对普通混凝土可采用24kN/m3，其它混凝土可根据实际重力密度或参考混凝土配合比确定。
3 钢筋自重标准值应根据工程设计图确定。
对一般梁板结构，楼板的钢筋自重可取1.1kN/m3，梁的钢筋自重可取1.5kN/m3。
4 当采用插入式振捣器且浇筑速度不大于10m/h、混凝土坍落度不大于180mm 时，新浇筑的混凝土作用于模板的最大侧压力标准值G4，可按下列公式计算，并取其中的较小值：（5.1.1-1）（5.1.1-2）式中：F——新浇筑混凝土对模板的最大侧压力（kN/m2）；——混凝土的重力密度（kN/m3）；t0——新浇混凝土的初凝时间（h），可按实测确定；当缺乏试验资料时可采用t0＝200/（T+15）计算，T为混凝土的温度（℃）；β——混凝土坍落度影响修正系数：当坍落度大于50mm且不大于90mm时,β取0.85; 坍落度大于90mm且不大于130mm时,β取0.9；坍落度大于130mm且不大于180mm时,β取1.0；V——混凝土浇筑高度（厚度）与浇筑时间的比值（m/h）；H——混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m）。
混凝土侧压力的计算分布图形如图5.1.1所示；图中。
图5.1.1 混凝土侧压力分布h—有效压头高度；H—模板内混凝土总高度；F—最大侧压力5.1.2 可变荷载标准值应符合下列规定：1 施工人员及设备荷载标准值Q，当计算模板和直接承受模板的小梁时，取1均布活荷载2.5 kN/m2，再用集中荷载2.5kN进行核算，比较两者所得的弯矩值取其大值；当计算直接支承小梁的主梁、钢支顶或其他支承结构构件时，均布活荷载标准值可取1.5 kN/m2。
如有其他施工荷载，按实际情况计算。
2 振捣混凝土时产生的荷载标准值Q，对水平面模板可采用2kN/m2，对垂直2面模板可采用4kN/m2，且作用范围在新浇筑混凝土侧压力的有效压头高度之内。
3 倾倒混凝土时，对垂直面模板产生的水平荷载标准值Q可按表5.1.2的规3定选用。
表5.1.2 倾倒混凝土时产生的水平荷载标准值（kN/m2）的标准值，取计算5.1.3 泵送混凝土或不均匀堆载等因素产生的附加水平荷载Q3工况下竖向永久荷载标准值的2%，并应作用在模板支架上端水平方向。
5.1.4 风荷载Q的标准值，应按现行国家标准《建筑结构荷载规范》GB50009的4有关规定计算，基本风压按10年一遇的风压取值，但基本风压取值不应小于0.20kN/m2。
5.2 荷载设计值5.2.1 计算模板及支架结构或构件的强度、稳定性和连接强度时，应采用荷载设计值。
5.2.2 计算正常使用极限状态的变形时，应采用荷载标准值。
5.2.3 荷载分项系数应按表5.2.3的规定选用。
表5.2.3 荷载分项系数5.3 荷载组合5.3.1 按极限状态设计时，其荷载组合必须符合下列规定：1 对于承载能力极限状态，应按荷载效应的基本组合采用，并应采用下列设计表达式进行模板设计：（5.3.1—1）式中──结构重要性系数，其值按0.9采用；──荷载效应组合的设计值；──结构构件抗力的设计值，应按各有关建筑结构设计规范的规定确定。
