换热站无人值守系统摘要：文章主要介绍了换热站无人值守系统的相关技术原理及其在实际工程中的应用。
关键词：无人值守换热站自动控制1、概述无人值守换热站，用通俗的话说，就是不需要人看守的换热站。
随着社会的不断发展，科学技术的不断进步，热力系统相关技术也在不断发生改变和进步，无人值守换热站这个名词似乎大家也并不陌生，它的出现，改变了传统的靠人来管理和操作的旧的热力系统管理模式，减轻了工作人员的劳动强度，从一定程度上将热能按需分配，减少能源浪费，实现了换热站管理现代化。
下面将无人值守换热站设计实例与大家共同探讨、分享。
2、工程简介乌西沟西六号锅炉房总的供热面积为78万多平方米，供热管网近10公里，一次网热用户主要由：1#换热站、6#换热站、5#换热站、11街换热站、15街换热站、国税局换热站、集装箱换热站，共7个换热站10个热力系统（个别换热站有中温水、低温水两个热力系统）组成。
设计主要目的是实现以上10个热力系统的无人值守。
3、主要技术内容在现有热源供热能力的基础上，通过气候补偿技术、自动控制技术、通讯技术及监控技术等措施，提高供热系统供热效率，实现热源控制一体化，管网监控智能化和终端用户信息化。
系统将根据室外温度，通过控制一次网流量控制热量的传输和分配，实现按需供给，控制方式可以选择手动控制也可以选择自动控制。
为实现真正意义上的换热站无人值守，建立监控系统，一方面，采集温度、压力、流量、循环泵、补水泵、水箱液位等参数状态；另一方面实时视频监控站内的实际情况；通过通讯传输，将采集的视频信号和运行数据传输到锅炉房中央控制室，在控制室内记录各项数据，并自动分析计算行程报表。
同时在中控室能够控制气候补偿设备，循环泵、补水泵的启停和运行参数，控制方式可以选择手动控制也可以选择自动控制。
4、如何实现无人值守4.1换热站热能控制热源部分调控的最基本的原则就是使热量的产生与不断变化的负荷达到一个动态平衡，即产热量与需热量相匹配。
一、供热调节的基本目的“供热调节的基本目的就是供暖热负荷随室外温度的改变而对热源供热量进行调节，确保居民室内温度维持在一个舒适的温度范围内。
”二、供暖调节方式供热系统的调节方式理论上主要有三种，分别是质调节、量调节和分阶段的质调与量调相结合。
针对不同热负荷类型的作息规律制定一个分时段的供水温度预控曲线，实现人性化供热[1]。
实际供热运行时，根据情况，也可以衍生出分时段（分阶段）质调节与分时段量调节。
三、质调节控制策略依据供暖热负荷调节的原理，在保持室内温度基本不变的情况下，进行一次流量的分时段调节。
在2015-2016年采暖季与2016-2017年采暖季的实际运行中，考虑了晴天、雨雪天、阴天和夜间的因素。
根据表2中的实际运行数据，用m at -lab 中拟合室外温度与热指标的曲线并得到函数关系式，拟合室外温度与运行热负荷的曲线并得到其函数关系式。
m at lab 拟合曲线图及函数：通过数据显示，可以制定两种自动运行策略。
第一种策略是在室外温度变化时，系统给定对应的一次网蒸汽流量，一次网电动调节阀的开度追随一次网蒸汽流量的变化。
蒸汽流量通过蒸汽流量计测得，并传给PL C 控制器，自动完成控制逻辑，室外温度可以安装气候补偿器测得温度数据。
第二种策略是在室外温度变化时，系统给定对应的二次网运行热负荷，一次网电动调节阀的开度追随二次网热量的变化。
二次网热负荷通过热量表测得，并传给PL C 控制器，自动完成控制逻辑。
本章对供暖热负荷的平衡关系式及供暖调节方式做了介绍，着重对无人值守换热站的控制策略进行了论述，通过最小二乘法原理，可以制定出不同的控制策略，并可以实际应用到供暖运行中。
参考文献：［１］潘中永，倪永燕．出口压力波动特性在离心泵汽蚀监测中的应用［Ｊ］．排灌机械工程学报，２００８，（０４）：３５－３８．作者单位：北京博大开拓热力有限公司无人值守换热站的控制策略文/杜海亮摘要：目前供暖已经成为一种特殊形式的商品，供暖成本关系到供热公司的效益，供暖质量关系到广大用户的利益。
淺談換熱站集中監控無人值守系統方案隨著現代社會科技的發展與進步，煤礦安全生產工作的核心還是科技創新，在煤炭效益不太好的大環境下，我們更需要在煤炭行業的各個領域深入實施“機械化換人、自動化減人”措施。
目前換熱站系統已經廣泛的應用在熱水鍋爐系統、熱交換系統、工業供熱系統及其他換熱系統中。
在對換熱站的管理中，利用網路技術實現換熱站本地控制器與監控中心之間的信號傳輸，研製了一種新型換熱站遠端監控系統。
它改變了以前分散管理的模式，能夠對換熱站實行遠端智慧監控和集中化管理，為了滿足監測音視訊訊號的編碼和解碼需求，本系統採用專用多媒體的雙核架構實現換熱站本地控制器，節約人力、物力和財力。
本文對換熱站遠端監控系統的結構、功能和應用進行了分析和探究。
标签：換熱站;遠程監控;系統結構一、換熱站遠端監控系統的結構換熱站遠端監控系統的結構主要是由本地控制器、信號傳輸網路和監控中心三者構成。
1.1本地控制器每一個換熱站內都有本地控制器，由控制單元、音訊處理單元和電源管理單元組成，主要作用是即時採集和處理對各個換熱站本地熱力及水力工況運行狀態資訊、現場即時控制、音視頻監測故障報警和診斷等。
1.2監控中心監控中心位於供熱企業的主控制室內，構成設備包括監控主機、資料庫伺服器和工作站等，主要負責建立系統網路資料連結，接收、發送、存儲資料，在對資料進行分析處理後，可給各地換熱站的控制器發佈命令進行遠端控制和調度，保證供熱系統的水力工況和熱力之間的平衡。
二、換熱站遠端監控系統的詳細功能2.1網站管理功能該系統可以對換熱站網站進行任意的添加、修改和刪除程式，系統在這些方面的設計參數非常全面，功能十分強大。
修改任意的網站參數也不會對系統造成任何不好的影響，用戶可以直觀流覽網站中的各種參數，如網站的IP地址、地理位置、當前網站歸屬、當前控制策略模式等等。
2.2遠端查詢功能換熱站遠端控制系統可以遠端查詢各種資料，如報警參數、報警設置日誌、各種量程範圍參數、自控策略及相關參數等等。
无人值守换热站的智能控制系统摘要：介绍了一种具有无人值守功能的换热站智能控制系统方案，该系统主要由HMI、PLC、变频器、GPRS通讯模块组成；重点阐述了自动控制二次供水温度的策略，循环泵和补水泵的变频控制方案，通过GPRS网络进行远程监控的数据传输设计。
关键词：换热站；PLC；PID控制；HMI；GPRS网络一、引言当前许多城镇都采用了集中供热，符合了节约能源、环保要求、政府政策等几方面的要求。
集中供热系统分三部分：热源、热力网和热用户。
热源制备蒸汽；热力网传输蒸汽和热水；热用户指用热场所。
热力网则由一次网、二次网、换热站三部分组成。
本论文介绍的换热站控制能实现按需供热，根据当前室外温度变化对二次网供、回水温度、流量进行自动调节，从而实现无人值守并节能的目标。
二、系统组成无人值守换热站监控系统由现场一次仪表、现场控制设备、GPRS通讯网络及数据监控中心四部分组成。
现场一次仪表包括温度传感器、压力变送器、开关阀、电动调节阀等，完成现场数据采集任务；现场控制设备包括PLC、HMI和二次仪表，将采集来的数据通过GPRS通讯网络传递到数据采集服务器，进入数据监控中心；数据中心由数据采集服务器、监控工作站、工程师站、激光打印机等组成，完成监控管理、工程师管理及维护、数据打印等任务；GPRS网络负责在数据中心计算机与数据采集设备之间传输数据的功能，而数据监控中心具有处理各种数据并显示在组态画面上，实现各种远程控制和计量计费的功能。
该系统通过循环泵使热水在二次网中运行，循环泵的开启的大小由二次回水温度和回水温度设定值的差值来决定，而回水温度设定值由室外温度来确定。
PLC采集室外温度、二次回水温度，并通过程序运算得出结果来控制变频调速，从而对循环水流量进行调节，保证二次网回水温度值达到设定值，以达到供热效率和节能效果的平衡。
热力管网的水压降低可能是由于管道、阀门的泄漏引起，如不及时进行补水，除了会造成管网压力下降外，还有可能会造成整个供热系统非正常运行。

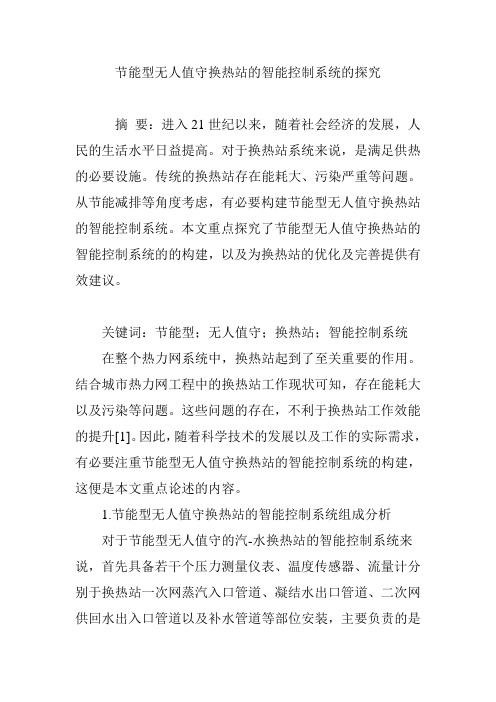

节能型无人值守换热站的智能控制系统的探究摘要：进入21世纪以来，随着社会经济的发展，人民的生活水平日益提高。
对于换热站系统来说，是满足供热的必要设施。
传统的换热站存在能耗大、污染严重等问题。
从节能减排等角度考虑，有必要构建节能型无人值守换热站的智能控制系统。
本文重点探究了节能型无人值守换热站的智能控制系统的的构建，以及为换热站的优化及完善提供有效建议。
关键词：节能型；无人值守；换热站；智能控制系统在整个热力网系统中，换热站起到了至关重要的作用。
结合城市热力网工程中的换热站工作现状可知，存在能耗大以及污染等问题。
这些问题的存在，不利于换热站工作效能的提升[1]。
因此，随着科学技术的发展以及工作的实际需求，有必要注重节能型无人值守换热站的智能控制系统的构建，这便是本文重点论述的内容。
1.节能型无人值守换热站的智能控制系统组成分析对于节能型无人值守的汽-水换热站的智能控制系统来说，首先具备若干个压力测量仪表、温度传感器、流量计分别于换热站一次网蒸汽入口管道、凝结水出口管道、二次网供回水出入口管道以及补水管道等部位安装，主要负责的是现场压力、温度、流量、液位的信号的采集。
其次，循环泵一共2台（一用一备），补水泵一共2台（一用一备）。
整个控制系统，所使用的是具备PID指令，同时对多回路调节的Siemens系列支持的PLC。
从系统结构上来看，主要?椋合殖】刂品绞轿?：人机界面→PLC→变频器[2]。
远程控制方式为：上位机组态软件→PLC→变频器[2]系统组成中的换热器蒸汽入口温度，是PID调节的主要参数基础，而蒸汽入口流量主要由调节阀控制。
基于系统保证二次网供水温度，换热器二次网供水温度信号通过A/D转换之后，和二次网供水温度设定值相比，如果不相同，存在一定的偏差值经PLC的PID指令进行运算输出，然后对调节阀的开度进行控制，达到所需的预期值，然后把符合要求的热水通过循环泵向热用户输送。
基于保证系统压力，补水泵通过变频调节恒定二次网回水压力，设定合理补水的动/静压力值，对于整个系统至关重要。
集中供热工程无人值守换热站自控系统发布时间：2021-12-29T08:27:14.419Z 来源：《中国科技人才》2021年第22期作者：郑磊[导读] 随着科学技术的飞速发展，特别是计算机和通信技术的飞速发展，自动化控制水平也得到了迅速的发展和广泛的应用。
承德热力集团有限责任公司河北省承德市067000摘要：随着科学技术的飞速发展，特别是计算机和通信技术的飞速发展，自动化控制水平也得到了迅速的发展和广泛的应用。
特别是在人们对供热质量要求不断提高、能源紧张的今天，提高供热质量、降低能耗势在必行。
因此，目前当地供热公司新建的换热站大多为无人值守换热站，老换热站改造也在向无人值守换热站靠拢。
基于此，本文主要探讨无人值守换热站自动控制系统在集中供热工程中的应用。
关键词：集中供热工程；无人值守换热站；自控系统1 控制目的从宏观上掌握供热系统的运行状态和质量。
确保加热系统的运行参数。
供热管网的水力和热力条件全自动调节，解决各换热站的耦合影响，消除供热管网的水平不平衡，平衡供热效果。
以节约总供热量为目标，在满足热网用户基本供热需求的前提下，尽可能减少总供热量，提高经济效益。
更好地维护和管理供暖系统设备。
及时发现并报告供热系统故障，防止其发生。
为供热管网经济高效运行提供了分析依据和分析依据。
通过记录的热网运行历史数据，经过一个采暖期后与以往数据对比分析，找出主要能耗来源，为今后节能改造提供条件。
2 换热站系统的工作原理换热站里安装了好几个压力传感器和温度传感器，这些传感器主要安装在换热器热介质入口、热介质出口、冷介质入口及出口等地方，安装它们的主要目的就是收集各个地方的温度及压力信息。
其换热站中还有两台补水泵及两台循环泵，一台工作一台是备用。
换热站的控制系统是由 PID 指令及多个 PLC 组成，其系统的主要运行模式是：人机界面—PLC—变频器。
换热器热介质入口的压力及温度指数是调节 PID 的重要参数，主要是利用调节阀对介质入口流量进行控制。
无人值守换热站系统随着国民经济的不断进步和人民生活水平日益提高，社会对环境的要求越来越高。
近年来国家大力提倡城镇集中供热，改变原来各单位、各片区自己供热、单独建立锅炉房给城市带来的污染，由城市外围的一个或者多个热电厂提供热源，市内各片区建立换热站，统一给用户供热。
这样就大大减少了燃煤对城市环境的污染，同时也节省了能源，所以可以说这是一项即造福当代人民又造福后代子孙的伟大工程。
随着科学技术的日新月异，尤其是计算机、通讯技术的迅速发展，自动控制水平也得到了快速的发展和广泛的应用，尤其是在人们对供热质量的要求不断提高和能源紧张的今天，提高供热质量同时节约能源势在必行。
所以，目前各地供热公司新建换热站大多都是无人值守换热站，同时对老的换热站的改造也在向无人值守换热站靠拢。
一、控制目的宏观掌握供热系统运行状况、运行质量。
保证供热系统的运行参数。
对热网的水力工况和热力工况进行全自动调节，解决各换热站的耦合影响，消除热网水平失调，平衡供热效果。
以节省总供热量为目标，在满足热网用户基本采暖要求的前提下尽量减少总供热量，从而达到提高经济效益的目的。
更好地进行供热系统设备的维护及管理。
及时检测报告供热系统故障，作到防微杜渐，防患未然。
为热网如何经济高效运行提供分析基础和分析依据。
通过记录的热网运行历史数据，在一个采暖期结束后与前期数据进行比较分析，查出主要能耗来源，为今后的节能挖潜改造提供条件。
二、自动控制(一)数据采集循环栗和补水泵均采用变频，变频和控制器安装在各自的配电柜中。
在供热公司建立一个监控中心，监控中心和各个换热站的通讯采用的GPRS无线方式。
要达到自动控制首先要了解当前系统的运行情况。
所以数据采集是实现自动控制的大前提。
采集的参数见下表。
针对供热系统的参数模拟量居多，开关量相对较少。
另外，供热系统的参数相对变化较慢，所以我们公司选用的控制器具有以下特点：1数据稳定可靠，并不要求过高的采集频率。
2有一定的分析计算能力，例如计算瞬时流量、计算供回水压差、温差等。
无人值守换热站的自动控制系统摘要：针对公司现换热站运行现状，提出了一种具有无人值守功能的自动控制系统方案,主要由人机界面、西门子S7-200 PLC、ABB变频器、GPRS通讯模块组成;重点阐述了采暖供水温度的自动化控制与具体实施,循环泵和补水泵的变频控制方案,及通过GPRS网络进行远程监控的数据传输设计；关键词:换热站；西门子S7-200 PLC；PID控制；变频调速；GPRS网络0 引言城市集中供热系统主要包括热源厂、供热管网、换热站、用户等几部分。
连接于热源厂和热用户之间的换热站是整个集中供热系统的重要组成部分，是热量交换、热量分配以及系统监控和调节的枢纽，它用于调整和保持热媒参数（压力、温度和流量），使供热、用热达到安全经济运行，所以，换热站自动化控制系统的功能和性能就显得有为重要，其控制和监视的核心主要是监控一次、采暖网的进出水温度、压力、流量和循环泵、补水泵的状态、起停控制、转速、故障以及电量等参数；换热站集中监控系统不仅能够有效的保证换热站的安全稳定运行，提高检修的效率，降低人工循检的成本，还便于相关部门的管理提高热力公司调度自动化水平，降低运营费用。
1 无人值守换热站的组成1.1无人值守换热站控制原理某换热站工艺流程如图1所示,系统采用多个压力和温度传感器,分别安装在换热站口等位置,采集实时温度和压力信号。
2台循环泵和2台补水泵为1用1备,控制系统采用含PID 指令西门子S7-200 PLC,系统结构为:人机界面- PLC-变频器。
供热系统中利用计算机技术监控换热站的运行,可实现能源的充分利用,减小环境污染。
人性化的使用界面直观反映整个换热站的运行工况。
1.2 换热站控制功能描述基于HMI、PLC、变频器、GPRS网络技术的无人值守换热站控制系统概括起来可达到5个目的:①及时检测换热站内运行参数,了解系统运行工况；②均匀调节流量,消除冷热不均；③合理匹配工况,保证按需供热；④及时诊断系统故障,确保安全运行；⑤健全运行档案,实现量化管理。
（1）数据采集功能:水的温度、压力；温控阀开度、泵的工作状态、变频器工作状态。
（2）参数设定功能:采暖供水温度（计划曲线设定或固定值）；采暖供回压差设定；补水压力设定值；泄压报警值及超温、失压保护设定值等；（3）报警与保护：电机过流保护；超温/超压保护；失压保护；补充水箱液面过低保护；异常时，自动运行模式自动解除，改成手动操作。
（4）远程监控功能:西门子S7-200PLC 可通过标准的通讯接口，将所需的数据及控制参数传送到数据中心，运行人员可根据现场实际情况下达指令，从而达到无人值守的要求。
图一 自动控制的换热站结构图2 无人值守换热站的组成由于PID 控制器的标准算式为:dt t de T dt t e T t K t di p )()(1)(e [)(u 0⎰++= (1)式(1)中:e(t) = r(t)-y(t)为偏差值,r(t)为给定值,y(t)为被控变量,Kp 为比例系数,Ti 为积分时间常数,Td 为微分时间常数。
换热器数学模型为:se T Ks G s τ-+=1)(由于其为纯滞后一阶惯性环节[1],所以积分和微分时间常数可以根据现场的实际情况，将参数稍微设定大一些。
换热站控制基本原理就是随着热用户温度和回水压力的变化,智能化控制调节阀开度和循环泵、补水泵转速,达到恒温恒压的控制要求。
2.1 二次网供水温度控制当换热器的采暖供水温度偏离设定值时，控制调节系统就自动改变电动调节阀的开度，从而改变进入换热器的一次热媒的流量，改变传送到换热器的热能，使采暖的供水温度稳定在设定值附近，根据不同情况，常见的控制方式有经验调节、分时段调节、定温调节。
为了做到既经济运行又保证供热质量，可以采用经验调节方式控制采暖供水温度。
还可以根据触摸屏内设定的计划曲线（分时段调节）来设定不同时间的采暖供水温度，计划曲线如图二所示。
计划曲线可设定多个应用曲线，在不同的温度或供暖时期而采用不同的采暖供水曲线；从而控制器自动调节一次管网上电动调节阀，来改变一次网进换热器的流量，保证采暖网供水水温与其设定值相符，从而保证初寒、中寒和末寒的供暖温度，为消费者提供高度舒适感。
图二采暖供水温度计划曲线（实际一天）2.2 变频技术的应用交流异步电动机的节电措施，就是采用不同方式的调速节能，一般较为常用的调速方法有液力耦合器调速、串级调速、电磁调速和变额调速四种。
相比而言，变频调速节电效果显著。
近年来，应用较为广泛，尤其对水泵运行时转速的控制上，根据水泵所耗功率与转速的三次方成正比的原理。
3K P n式中P －功率，w ；K －比例系数；n －电机转速，r ／min 。
循环水泵是为了控制系统保持一定的压差，保证供回水的流量，使热量带给用户。
假如系统的流量需要减少20％，相应的电机转速应降低20％，实际转速为80％，则0.83≈51％，以期节电49％。
基于这一原理[2]，采用变频器调速控制方式来调节流量，这在节电上是行之有效的方法。
循环泵的控制要点是:小流量、大温差。
这是因为根据热量计算公式: Q = (t 2g -t 2h )×G ×K 可知,当供热系统向热用户提供相同的热量Q 时,供回水温差△t =t 2g -t 2h 与循环水量G 成反比例关系。
即系统的供回水温差大,则循环水量就小,水泵的电耗就会大大降低。
电耗与流量、扬程成正比；在管网不变条件下,电功率随流量的三次方变化。
换热站内循环水泵以变频方式工作时，由压力传感器检测供水与回水管网实际压差，管网实际压差与设定压差经过比较后输出偏差信号，由偏差信号控制调整变频器输出的电源频率，改变水泵转速，使管网压力不断向设定压差趋近。
利用变频调速控制管网压力原理图如图三 所示。
图三 变频调速控制管网压力原理图2.3 补水泵控制策略补水泵的自动控制系统有2台补水泵,每台功率为2.2kW,1用1备的工作模式,其工作方式同循环泵。
除对采暖供水温度进行设定外,还需检测采暖供水压力。
换热站根据热用户负荷变化实时智能控制供水量,满足热用户供暖要求。
当热用户无法供暖或者触摸屏发出故障警报时,需检查采暖供水压力是否不足,以便及时排除故障。
控制策略如图四所示,通过回水管网上压力变送器的反馈值与内部的设定值比较,使输出到补水泵电机的频率相应变化,而出水压力则始终维持在设定值附近,避免了管网因出水压力过大而破裂的危险,显著降低器件损耗,延长使用寿命,降低因故障停机的频率。
图四采暖回水压力控制回路3 无人值守换热站的系统构成3.1 系统硬件构成循环泵和补水泵的转速都通过PLC控制变频器来进行调节,并且循环泵和补水泵满负荷工作时均在工频状态,当需调速时由变频器切入变频状态,且通过热用户负荷的大小由变频器自动实现变频调速,避免浪费,达到节约能源目的。
因此系统主要由3部分组成：(1)人机界面:采用MCGS触摸屏与PLC直接相连,通过配置触摸屏按钮内置数据,实时改变PID参数；监测换热器、调节阀、循环泵、补水泵及变频器工况,显示现场温度、压力信号；内设报警极限值可进行声、光报警,方便调节和控制整个工作过程。
(2) PLC: 西门子S7-200 PLC是控制系统的核心,可设置PID参数进行闭环控制;根据PID运算结果进行D/A变换输出,实现手动或自动调节执行机构(调节阀、变频器)；具有系统故障诊断,判断异常温度、压力、电流等故障信号。
(3)变频器:选择实现闭环调节功能的变频器,通过变频器调节循环泵与补水泵转速,实现节能调速。
PLC通过AO点输出0-10V的方式控制变频器。
根据需要,选用ABB变频器。
由PLC控制改变变频器的输出频率。
3.2 系统软件实现3.2.1 西门子S7-200 PLC软件实现换热站控制系统将温度和压力信号等模拟信号转换为数字信号,与设定值相比较,根据比较结果自动调节,通过PLC驱动调节阀开度或调节变频器输出频率。
PLC从A/D模块处读取初始温度和压力,再将设定温度和压力值写进D/A模块,完成PID调节,满足换热系统恒温运行。
同时控制补水泵启动与停止,维持热力网系统压力恒定,避免因缺水而带来安全隐患。
软件中主要的检测控制参数设置[3]，如表1所示。
换热器采暖回水温度信号经过A/D转换后传给PLC,并与设定值比较。
开始时循环泵在满负荷状态下工作,当热用户较少时,回水温度比设定值高,此时需要减小循环泵转速;在供热过程中,如果发现热用户增加,回水温度比设定值低,则需重新提高循环泵的转速;若通过调节循环泵转速仍不能满足要求,则需要再次控制调节阀开度,改变蒸汽流量。
随着供水时间的延长,会造成热力网失水,并导致回水处压力下降,当换热器回水压力信号经A/D转换后与设定值比较,如果小于设定值,则压力不足,需变频启动补水泵，PLC通过PID输出进而提高补水泵转速。
表一 PLC控制点表3.2.2 MCGS触摸屏软件实现触摸屏能够通过PLC对现场设备进行实时监测、控制和报警,达到高可靠性、稳定性运行目的。
无人值守换热站的人机界面软件具备报警管理功能,每条报警信息应该包含报警站点、报警发生时间、报警参数及当前值等详细信息。
软件对过去的报警可以按时间进行查询,并记录报警的处理人和处理时间。
软件系统对运行人员、操作人员、管理人员赋予不同的权限,不同人员具有不同的操作权限,从而避免了操作不当所造成的系统故障。
软件系统还可以设置巡检记录,巡检人员每到一个站点检查完毕,按一下触摸屏屏控按钮,就记录了当前巡检的时间,和当天已经巡检的次数。
方便了管理人员对运行人员的管理。
MCGS触摸屏主操作界面如图五所示。
图五 MCGS触摸屏主操作界面3.2.3 上位机监控软件实现(1)数据采集功能:如下的数据除了在本地化人机界面上显示外,将通过以太网上传到中央控制室的远程监控计算机上:①监测热力网系统；②循环水泵的运行状态③补水泵的运行状态④电动调节阀的状态。
(2)参数设定功能。
(3)保护/报警功能:将系统运行的保护和报警参数设定在控制中心计算机和本地人机界面上,产生报警,提示运行人员处理。
(4)远程监控功能:机组就地控制柜将信号采集整理后,通过GPRS网络,无线传输到中央控制室的远程监控计算机；中央控制室的操作指令同样通过GPRS网络传送给指定的机组。
GPRS网络的结构决定了它具有相当好的兼容性与扩展性。
本系统中所采用的网络结构可以很方便地扩展到多个换热站同时进入中央控制室。
综上,该系统的软件功能实现了: ①无人值守的智能控制系统。
具有工作状态记忆功能,如果意外停电,再次来电时,系统会自动恢复停电前的工作状态。
所有运行参数为掉电保持模式,即停电后参数不丢失。
②灵活的可选择的工作模式。
③节能的设计理念。
3.3 GPRS网络实现远程监控为了掌握供热流量分配情况、小区用热总量和调节热用户所用热量并进行热能资源优化、调度和自动化管理,系统需要对换热站运行状况进行监测,力求做到换热站无人值守。
