89C51单片机引脚说明

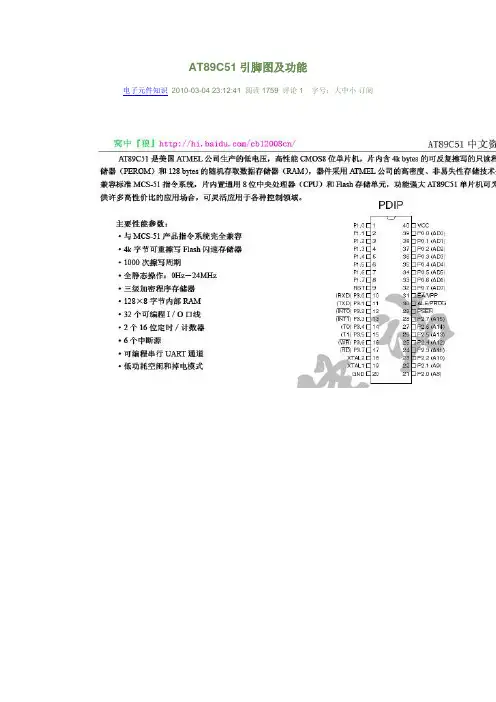

AT89C51引脚图及功能电子元件知识2010-03-04 23:12:41 阅读1759 评论1 字号：大中小订阅89C51外部引脚图：（可以直接拷入ASM程序文件中，作注释使用，十分方便）; ┏━┓┏━┓; P1.0 ┫1 ┗┛40┣Vcc; P1.1 ┫2 39┣P0.0; P1.2 ┫3 38┣P0.1; P1.3 ┫4 37┣P0.2; P1.4 ┫5 36┣P0.3; P1.5 ┫6 35┣P0.4; P1.6 ┫7 34┣P0.5; P1.7 ┫8 33┣P0.6; RST/Vpd ┫9 32┣P0.7; RXD P3.0 ┫10 31┣-EA/Vpp（内1/外0 程序地址选择）; TXD P3.1 ┫11 30┣ALE/-P （地址锁存输出）; -INT0 P3.2 ┫12 29┣-PSEN （外部程序读选通输出）; -INT1 P3.3 ┫13 28┣P2.7; T0 P3.4 ┫14 27┣P2.6; T1 P3.5 ┫15 26┣P2.5; -WR P3.6 ┫16 25┣P2.4; -RD P3.7 ┫17 24┣P2.3; X2 ┫18 23┣P2.2; X1 ┫19 22┣P2.1; GND ┫20 21┣P2.0; ┗━━━━┛引脚说明：①电源引脚Vcc（40脚）：典型值＋5V。

Vss（20脚）：接低电平。

②外部晶振X1、X2分别与晶体两端相连接。

当采用外部时钟信号时，X2接振荡信号，X1接地。

③输入输出口引脚：P0口：I/O双向口。

作输入口时，应先软件置“ 1”。

P1口：I/O双向口。

作输入口时，应先软件置“ 1”。

P2口：I/O双向口。

作输入口时，应先软件置“ 1”。

P3口：I/O双向口。

作输入口时，应先软件置“ 1”。

④控制引脚：RST/Vpd、ALE/-PROG、-PSEN、-EA/Vpp组成了MSC-51的控制总线。

RST/Vpd（9脚）：复位信号输入端（高电平有效）。

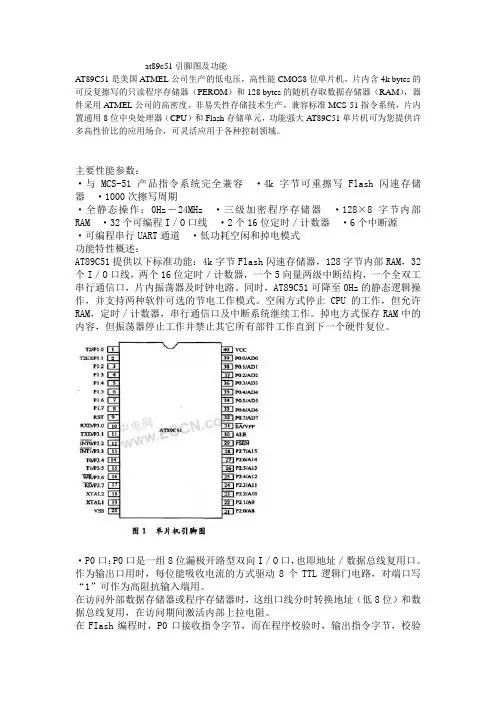

at89c51引脚图及功能AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。

主要性能参数：·与MCS-51产品指令系统完全兼容·4k字节可重擦写Flash闪速存储器·1000次擦写周期·全静态操作：0Hz－24MHz ·三级加密程序存储器·128×8字节内部RAM ·32个可编程I／O口线·2个16位定时／计数器·6个中断源·可编程串行UART通道·低功耗空闲和掉电模式功能特性概述：AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I／O口线，两个16位定时／计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。

同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。

空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。

掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。

·P0口：P0口是一组8位漏极开路型双向I／O口，也即地址／数据总线复用口。

作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。

在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。

在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。

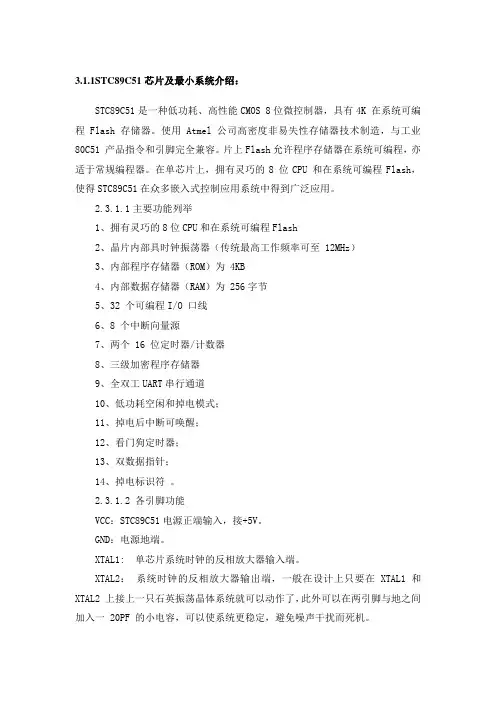

3.1.1STC89C51芯片及最小系统介绍：STC89C51是一种低功耗、高性能CMOS 8位微控制器，具有4K 在系统可编程Flash 存储器。

使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。

片上Flash允许程序存储器在系统可编程，亦适于常规编程器。

在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C51在众多嵌入式控制应用系统中得到广泛应用。

2.3.1.1主要功能列举1、拥有灵巧的8位CPU和在系统可编程Flash2、晶片内部具时钟振荡器（传统最高工作频率可至 12MHz）3、内部程序存储器（ROM）为 4KB4、内部数据存储器（RAM）为 256字节5、32 个可编程I/O 口线6、8 个中断向量源7、两个 16 位定时器/计数器8、三级加密程序存储器9、全双工UART串行通道10、低功耗空闲和掉电模式；11、掉电后中断可唤醒；12、看门狗定时器；13、双数据指针；14、掉电标识符。

2.3.1.2 各引脚功能VCC：STC89C51电源正端输入，接+5V。

GND：电源地端。

XTAL1: 单芯片系统时钟的反相放大器输入端。

XTAL2：系统时钟的反相放大器输出端，一般在设计上只要在 XTAL1 和XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一 20PF 的小电容，可以使系统更稳定，避免噪声干扰而死机。

RESET：STC89C51的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且至地址0000H处开始读入程序代码而执行程序。

EA/Vpp："EA"为英文"External Access"的缩写，表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。

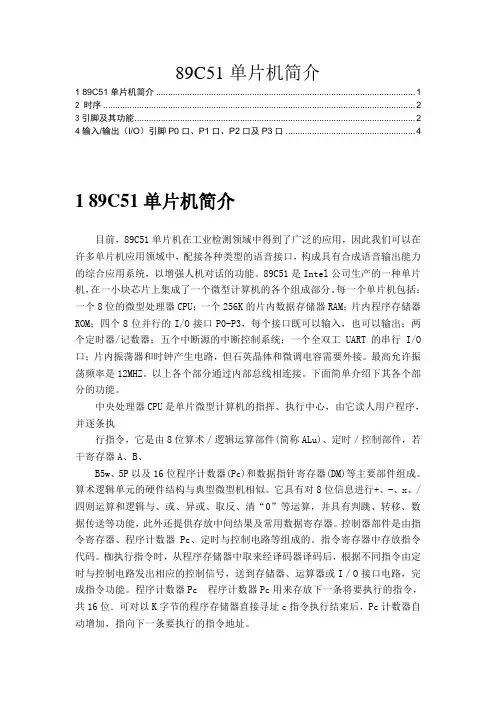

89C51单片机简介1 89C51单片机简介 (1)2 时序 (2)3引脚及其功能 (2)4输入/输出（I/O）引脚P0口、P1口、P2口及P3口 (4)1 89C51单片机简介目前，89C51单片机在工业检测领域中得到了广泛的应用，因此我们可以在许多单片机应用领域中，配接各种类型的语音接口，构成具有合成语音输出能力的综合应用系统，以增强人机对话的功能。

89C51是Intel公司生产的一种单片机，在一小块芯片上集成了一个微型计算机的各个组成部分。

每一个单片机包括：一个8位的微型处理器CPU；一个256K的片内数据存储器RAM；片内程序存储器ROM；四个8位并行的I/O接口P0-P3，每个接口既可以输入，也可以输出；两个定时器/记数器；五个中断源的中断控制系统；一个全双工UART的串行I/O 口；片内振荡器和时钟产生电路，但石英晶体和微调电容需要外接。

最高允许振荡频率是12MHZ。

以上各个部分通过内部总线相连接。

下面简单介绍下其各个部分的功能。

中央处理器CPU是单片微型计算机的指挥、执行中心，由它读人用户程序，并逐条执行指令，它是由8位算术／逻辑运算部件(简称ALu)、定时／控制部件，若干寄存器A、B、B5w、5P以及16位程序计数器(Pc)和数据指针寄存器(DM)等主要部件组成。

算术逻辑单元的硬件结构与典型微型机相似。

它具有对8位信息进行+、-、x、/ 四则运算和逻辑与、或、异或、取反、清“0”等运算，并具有判跳、转移、数据传送等功能，此外还提供存放中间结果及常用数据寄存器。

控制器部件是由指令寄存器、程序计数器Pc、定时与控制电路等组成的。

指令寄存器中存放指令代码。

枷执行指令时，从程序存储器中取来经译码器译码后，根据不同指令由定时与控制电路发出相应的控制信号，送到存储器、运算器或I／O接口电路，完成指令功能。

程序计数器Pc 程序计数器Pc用来存放下一条将要执行的指令，共16位．可对以K字节的程序存储器直接寻址c指令执行结束后，Pc计数器自动增加，指向下一条要执行的指令地址。

T89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。

本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中 AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。

一、AT89S51单片机引脚介绍AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin 封装的双列直接PDIP封装，外形结构下图。

芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。

40，其中芯片的1脚顶上有个凹点（见右图）。

在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。

1、主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线2、外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。

ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。

芯片实物图片芯片引脚功能4、可编程输入/输出引脚（32根）AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。

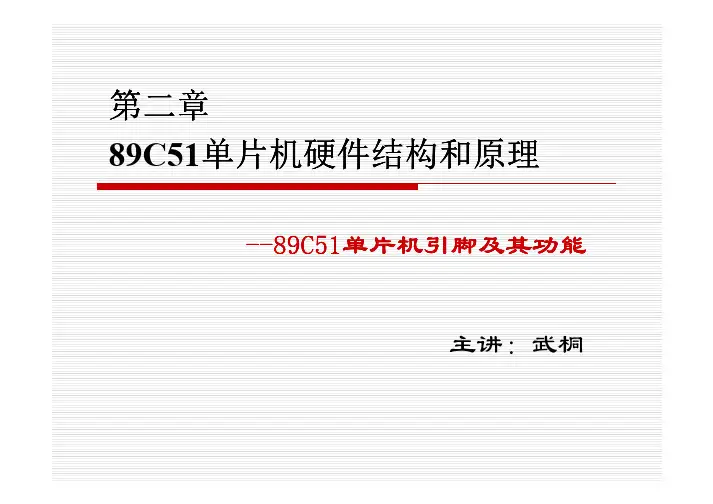

目前大多数为此类封装方式图2.6 MCS -51单片机引脚管脚图图MCS -51单片机实物图2.2 89C512.2 89C51单片机引脚及其功能单片机引脚及其功能 时钟电路引脚时钟电路引脚 XTAL1和XTAL2内部时钟方式可完成复 操作可完成复 操作 单片机 常工作时单片机 常工作时，， 脚应 ≤0.5V 电平 电平 Vss89C51单片机引脚及其功能 2.2 89C51单片机引脚及其功能控制信号引脚 RST4 EA / Vpp (31脚) 脚 External AccessALEPSENEAEA 片外程序存储器访问允许输入端 Enable◆EA=1，即输入高电平时，CPU访问片内程序存储器 ，即输入高电平时， 访问片内程序存储器(4K) 访问片内程序存储器 PC值超过 值超过0FFFH时，将自动执行片外程序存储器的程序 值超过 时 EA=0，即输入 电平时，CPU只访问片外 ， 电平时， 只访问片外 只访问片外EPROM/ROM 并执行外部程序存储器中的程序◆89C51单片机引脚及其功能 2.2 89C51单片机引脚及其功能控制信号引脚 RST PSEN EA4 EA / Vpp (31脚) 脚 编程电源 Voltage Pulse of Programming 对单片机片内EPROM固化 固化 对单片机片内 编程时， 编程时，编程电压输入端 12-21VALEVpp89C51单片机引脚及其功能 2.2 89C51单片机引脚及其功能引脚归纳小结单片机对外呈现3种总线形式 单片机对外呈现 种总线形式由P2 P0口组成 口组成16 口组成 地址总线，寻址64K存储器空间 地址总线，寻址 存储器空间 数据总线 RET EA P3口中的 口中的INT0 口中的 INT1由P0口分时复用 口分时复用 由ALE T0 T1 PSEN WRRD共10个引脚组成的控制总线 共 个引脚组成的 个引脚组成的控制总线引脚数少， 单片机功能多 引脚数少，因而许多引脚都 有第二 功能89C51单片机引脚及其功能 2.2 89C51单片机引脚及其功能引脚的复用一个信号引脚 错误对于多种型号的芯片，其引脚的第一功能信号是相同的， 对于多种型号的芯片，其引脚的第一功能信号是相同的， 所 同的只在引脚第二功能信号 对于9 对于 30和31号引脚，由于其第一功能和第二功能信号是 和 号引脚 号引脚，有两个功能， 有两个功能，在使用时不应引起混乱和的信号， 单片机在 同工作方式 的信号，因而 会发生使用 的 矛盾89C51单片机引脚及其功能 2.2 89C51单片机引脚及其功能引脚的复用P3口的情况有所 同，其第二功能信号都是单片机重要的 口的情况有所 同， 控制信号，因 在实际使用时，总是先按需要优先选用其 在实际使用时， 控制信号， 第二功能， 第二功能，剩 用的才作 口线使用单片机往往不是独立工作的， 单片机往往不是独立工作的，用户可通过引脚连 接外部设备从而构成嵌入式系统，因此， 接外部设备从而构成嵌入式系统，因此，熟悉各引脚 的功能是十分重要的VccP1 P0 89C51 RST EA ALE PSEN P3P2 XTAL2 XTAL1 Vss。

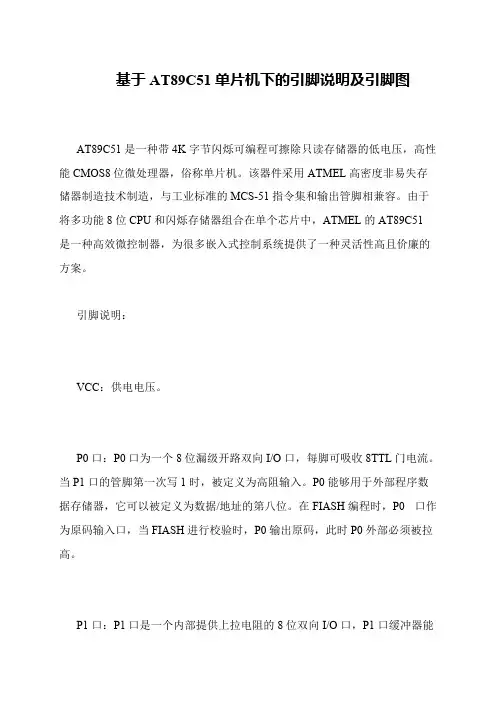

基于AT89C51单片机下的引脚说明及引脚图
 AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，俗称单片机。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51
是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

 引脚说明：
 VCC：供电电压。

 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。

在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能。

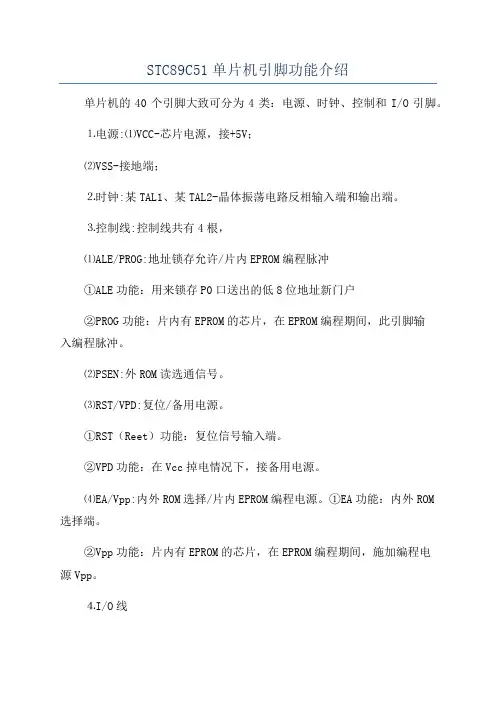

STC89C51单片机引脚功能介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈电源:⑴VCC-芯片电源，接+5V；⑵VSS-接地端；⒉时钟:某TAL1、某TAL2-晶体振荡电路反相输入端和输出端。

⒊控制线:控制线共有4根，⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲①ALE功能：用来锁存P0口送出的低8位地址新门户②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

⑵PSEN:外ROM读选通信号。

⑶RST/VPD:复位/备用电源。

①RST（Reet）功能：复位信号输入端。

②VPD功能：在Vcc掉电情况下，接备用电源。

⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。

①EA功能：内外ROM选择端。

②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋I/O线89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，连上就能了，按下图1接上即可。

3、复位管脚：按下图1中画法连好。

EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

（见图1，其中R1是限流电阻）按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。

at89c51引脚图及功能AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。

主要性能参数：·与MCS-51产品指令系统完全兼容·4k字节可重擦写Flash闪速存储器·1000次擦写周期·全静态操作：0Hz－24MHz ·三级加密程序存储器·128×8字节内部RAM ·32个可编程I／O口线·2个16位定时／计数器·6个中断源·可编程串行UART通道·低功耗空闲和掉电模式功能特性概述：AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I／O口线，两个16位定时／计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。

同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。

空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。

掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。

·P0口：P0口是一组8位漏极开路型双向I／O口，也即地址／数据总线复用口。

作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。

在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。

在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。

STC89C51引脚及相关参数主要性能:与MCS-51单片机产品兼容、8K字节在系统可编程Flash存储器、1000次擦写周期、全静态操作：0Hz～33Hz 、三级加密程序存储器、32个可编程I/O口线、三个16位定时器/计数器八个中断源、全双工UART串行通道、低功耗空闲和掉电模式、掉电后中断可唤醒、看门狗定时器、双数据指针、掉电标识符。

功能特性描述STC89C52 是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

使用高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。

片上Flash允许程序存储器在系统可编程，亦适于常规编程器。

在单芯片上，拥有灵巧的8 位CPU 和在线系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

STC89C52具有以下标准功能：8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。

另外，STC89C52可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。

空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

8 位微控制器8K字节在系统可编程FlashP0 口：P0口是一个8位漏极开路的双向I/O口。

作为输出口，每位能驱动8个TTL逻辑电平。

对P0端口写“1”时，引脚用作高阻抗输入。

当访问外部程序和数据存储器时，P0口也被作为低8位地址/数据复用。

在这种模式下，P0具有内部上拉电阻。

在flash编程时，P0口也用来接收指令字节；在程序校验时，输出指令字节。

程序校验时，需要外部上拉电阻。

P1 口：P1 口是一个具有内部上拉电阻的8 位双向I/O 口，p1 输出缓冲器能驱动4 个TTL 逻辑电平。

89c51引脚图及功能89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除100次。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。

89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

1．主要特性：·与MCS-51 兼容·4K字节可编程闪烁存储器寿命：1000写/擦循环数据保留时间：10年·全静态工作：0Hz-24Hz·三级程序存储器锁定·128*8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路2．管脚说明：VCC：供电电压。

GND：接地。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。

在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。

P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。

在FLASH编程和校验时，P1口作为第八位地址接收。

89C51单片机的基本特性 - 单片机89C51单片机为40引脚的大规模集成电路，如图所示。

它具有3个8位I/O口，其中P0口为动态性I/O口，通常用于以字节为单位的外部数据传输或作为低8位地址线。

因为P0口为动态性I/O口，作为寻址线功能时必须由地址锁存线ALE与其配合使用。

P2口通常作为高8位地址线，与P0口组成16位地址线，与外部设备如程序存储器、数据存储器和外部接口进行数据交换。

P1口为静态双向I/O口，可以进行位寻址，使用起来更灵活。

图1 89C51与89C2051的引脚图除了上述的数据口和地址线，89C51还具备高效率的控制端。

如RXD，TXD为串行口，可以发送或接收脉冲序列，进行串行传递数据或通讯。

INT0，INT1为为外部中断，低电平有效，当外部申请中断时，单片机便立刻响应所约定的中断服务的内容。

T0，T1为双功能端口，关闭时作为内部程序中的定时器，开放时作为接收外部事件的计数器。

WR为数据输出控制信号，RD为数据输出控制信号，低电平有效。

这8根控制线也可以组成P3口，其功能与P1口相同。

89C51单片机的内部资源有限，程序存储器的容量为4K字节，数据存储器的容量为128个字节。

如果存储不能满足仪表的需求，可以通过P0口、P2口进行扩展，由ALE和PSEN控制线配合，利用外部存储器可以扩展使用范围大大增加。

最大可以获得64K字节程序存储器和64K字节数据存储器。

若需要扩展时，EA应处于低电平，长过I/O 口；若不需要扩展时，EA应处于高电平。

如图所示，89C2051单片机与89C51的指令系统完全兼容。

89C2051单片机后于89C51问世，是一种改进型单片机。

其特点是芯片减小到原来的四分之一，特别适合袖珍仪表结构。

它不能扩展外部存储器，所以取消了P0口、P2口。

内部的数据存储器保持不变，程序存储器的容量为2K字节。

显然，特别适合低成本、单功能的检测与控制仪表，例如温度表、压力表、小型电子秤、定时器等。
