第五章给排水一、设计依据1、《建筑设计防火规范》GBJ16—87（2001版）2、《建筑给水排水设计规范》GBJ15-88（97版）3、《建筑灭火器配置设计规范》GBJ140-904、《住宅设计规范》GB50096-19995、业主及建筑专业提供的平面功能要求。
二、设计范围本次设计范围为2#、3#、5#楼的室内外给水排水及消防设计。
三、给水设计1.、水源：采用市政自来水，水压约为0.15Mpa~0.3Mpa。
室内住宅用水引自室外小区给水进入屋面水箱后；供水采用上行下给方式供水。
2、生活用水：计算依据：①、住宅：3#、5#楼每户按4人计，2#楼按每户3人计，共195户。
②、商店面积 1373.6m2 顾客人数按5 m2/人。
总绿化面积 10090 m23、用水量五、排水设计1、室内排水系统采用合流制；室外排水采用雨、污分流制。
2、日污水排水量：总污水量425吨，其中2＃，3＃，5＃楼123吨（以生活用水的90%计）3、根据建设单位及宁德地区意见：生活污水采用有动力污水处理设备处理。
（另行设计）4、屋面、阳台雨水经雨水管收集后接入室外雨水管沟，再排入市政雨水管网。
5、根据雨水流量公式：Q=ψF4.9q20（1+0.63lgP）／t0.53（L／s·ha） (宁德地区q20=293 L／s·ha)取P=1年，t=20min，ψ=0.65，F=43069m2 得雨水量：Q=808.2 L／s 。
六、管材：1、生活给水管：室内给水管采用PP-R聚丙烯管及配件，丝扣连接。
室外给水管采用球墨给水铸铁管，橡胶圈接口。
2、室内污水管：采用PVC-U排水管及配件，胶粘剂粘接。
室外雨水、污水管：采用PVC-U加筋排水塑料管，橡胶圈接口（或钢筋混凝土管水泥砂浆接口）。
第七章消防专篇一、建筑1、设计依据及工程概述：（1）、中华人民共和国国家标准《建筑设计防火规范（2001版）》。
（2）、“金城花苑”设计方案会审纪要。
给排水设计说明篇2.5.1 设计依据1 国家现行的设计规范、规程。
1)《建筑给水排水设计规范》GB50015-2003(2009版)2)《住宅设计规范》GB50096-20113)《室外给水设计规范》GB50013-20064)《室外排水设计规范》GB50014-2006（2014版）5)《二次供水工程技术规程》CJJ140-20106)《城镇给水排水技术规范》（GB50788-2012）7)《消防给水及消火栓系统技术规范》（GB50974-2014）8)《建筑设计防火规范》（GB50016-2006）9)《高层民用建筑设计防火规范》GB50045-95(2005年版)10)《自动喷水灭火系统设计规范》GB50084-2001（2005年版）11)《建筑灭火器配置设计规范》GB50140-200512)《气体灭火系统设计规范》GB50370-200513)《汽车库、修理库、停车场设计防火规范》GB50067-972 本项目建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。
3 重庆市荣昌中迪星邦置业有限公司关于本工程的设计任务书、设计要求和该公司提供的有关资料。
重庆市荣昌中迪星邦置业有限公司提供的本工程周围市政管道概况资料。
2.5.2 设计范围1 本工程红线以内室外和室内给水排水及消防系统由本公司设计。
2 本工程水表井与市政给水管的连接管段和最末一座检查井与市政污水管及雨水管的连接管等，由市政有关部门负责设计。
2.5.3 工程概况1 项目用地位于邻荣昌奥林匹克广场，距离市政府约2.5公里，市政道路昌龙大道及荣昌大道贯穿其中。
2 项目地块建设用地面积40720.00平方米。
项目总建筑面积为156942.4平方米。
其中包括红星家居MALL建筑、地下超市；M-1#楼－M-6#楼为多层公共建筑。
1#住宅（M-7）楼、2#住宅（M-8）楼为商住楼。
5.3 设计范围2.5.4 给水1 水源1）本工程水源为市政自来水，供水压力为0.345Mpa，供水标高~326.900m(绝对标高)。

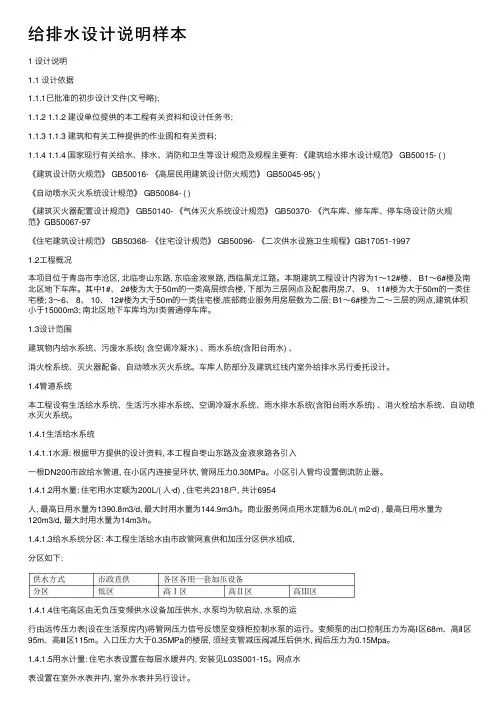

给排⽔设计说明样本1 设计说明1.1 设计依据1.1.1已批准的初步设计⽂件(⽂号略);1.1.2 1.1.2 建设单位提供的本⼯程有关资料和设计任务书;1.1.3 1.1.3 建筑和有关⼯种提供的作业图和有关资料;1.1.4 1.1.4 国家现⾏有关给⽔、排⽔、消防和卫⽣等设计规范及规程主要有: 《建筑给⽔排⽔设计规范》 GB50015- ( )《建筑设计防⽕规范》 GB50016- 《⾼层民⽤建筑设计防⽕规范》 GB50045-95( )《⾃动喷⽔灭⽕系统设计规范》 GB50084- ( )《建筑灭⽕器配置设计规范》 GB50140- 《⽓体灭⽕系统设计规范》 GB50370- 《汽车库、修车库、停车场设计防⽕规范》GB50067-97《住宅建筑设计规范》 GB50368- 《住宅设计规范》 GB50096- 《⼆次供⽔设施卫⽣规程》GB17051-19971.2⼯程概况本项⽬位于青岛市李沧区, 北临枣⼭东路, 东临⾦液泉路, 西临⿊龙江路。
本期建筑⼯程设计内容为1～12#楼、 B1～6#楼及南北区地下车库。
其中1#、 2#楼为⼤于50m的⼀类⾼层综合楼, 下部为三层⽹点及配套⽤房;7、 9、 11#楼为⼤于50m的⼀类住宅楼; 3～6、 8、 10、 12#楼为⼤于50m的⼀类住宅楼,底部商业服务⽤房层数为⼆层; B1～6#楼为⼆～三层的⽹点,建筑体积⼩于15000m3; 南北区地下车库均为Ⅰ类普通停车库。
1.3设计范围建筑物内给⽔系统、污废⽔系统( 含空调冷凝⽔) 、⾬⽔系统(含阳台⾬⽔) 、消⽕栓系统、灭⽕器配备、⾃动喷⽔灭⽕系统。
车库⼈防部分及建筑红线内室外给排⽔另⾏委托设计。
1.4管道系统本⼯程设有⽣活给⽔系统、⽣活污⽔排⽔系统、空调冷凝⽔系统、⾬⽔排⽔系统(含阳台⾬⽔系统) 、消⽕栓给⽔系统、⾃动喷⽔灭⽕系统。
1.4.1⽣活给⽔系统1.4.1.1⽔源: 根据甲⽅提供的设计资料, 本⼯程⾃枣⼭东路及⾦液泉路各引⼊⼀根DN200市政给⽔管道, 在⼩区内连接呈环状, 管⽹压⼒0.30MPa。
给排水设计方案说明模板一、项目概述本设计方案主要针对某个具体项目的给排水设计进行说明，包括设计目标、项目背景、设计要求等内容。
二、设计目标1. 实现项目区域内所有建筑物的正常给水和排水需求。
2. 保障给排水系统的稳定性和可靠性，提高系统运行效率。
3. 采用合理的设计方案，保障系统的安全性和环境友好性。
4. 考虑项目投资和运维成本，在满足设计要求的前提下，尽量节约资源和降低成本。
三、项目背景项目位于某城市的某区域，是一个综合性建筑群，包括住宅楼、商业楼、办公楼等不同类型建筑，总建筑面积约为XXX平方米。
由于区域发展迅速，居民和商业活动频繁，对给排水系统提出了较高的要求。
四、设计要求1. 给水系统要求：a. 确保每个建筑单位都能够得到稳定的供水；b. 采用合理的管网布局，减少管线损失和压力波动；c. 使用优质的给水设备，提高供水质量；d. 考虑用水需求峰值，合理设计水箱容量；e. 保障消防用水需求。
2. 排水系统要求：a. 确保每个建筑单位排水畅通；b. 采用合理的管网布局，确保排水坡度；c. 使用高效的排水设备，提高排水效率；d. 考虑雨水排放和污水处理的问题；e. 保障排水系统的安全性和环境友好性。
3. 其他要求：a. 必须遵循相关法律法规和工程标准；b. 设计方案要符合项目投资和运维成本的要求；c. 需要提供详细的报告和图纸，以便后续施工和验收。
五、设计方案设计方案需要全面考虑项目的实际需求和限制条件，采用合理可行的技术手段实现给排水系统的设计要求。
具体方案包括但不限于以下几个方面：1. 给水系统设计方案：a. 确定主要供水源及供水管道；b. 设计管网布局和管径；c. 确定水箱容量和选用水泵设备；d. 考虑消防用水系统。
2. 排水系统设计方案：a. 确定主要排水出口和排水管道；b. 设计管网布局和排水坡度；c. 选用合适的排水设备；d. 考虑雨水排放和污水处理措施。
3. 其他设计方案：a. 考虑给排水系统的安全性和环保性；b. 采用智能化控制系统，提高系统的运行效率；c. 考虑施工和维护便捷性，降低运维成本。
第三章给排水设计说明第一节设计依据和设计范围一、设计依据：1、湖南达意置业有限公司关于本工程达意新城的设计任务书,设计要求和该公司提供的有关资料.2、国家现行的有关规范：《高层建筑设计防火规范》GB 50045-95(2005版)《建筑设计防火规范》GB 50016—2006《建筑给水排水设计规范》GB 50015—2003(2010修订版)《自动喷水灭火系统设计规范》GB50084-2005《建筑灭火器配置设计规范》GB50140-2005《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006《气体灭火系统设计规范》GB50370-2005《汽车库、修车库、停车场设计防火规范》GB50067-97《民用建筑节水设计标准》GB50555-20103、各专业提供的作业条件图和设计资料.二、工程概况:本工程主楼建筑高度为66.00米，总建筑面积26440.51平方米，其中地下室为5515.30平方米，一－二层商业为2524.25平方米，三－七层公寓为7024.80平方米，八－二十二层住宅为11376.16平方米。
为一类商住楼建筑。
三、设计范围：1、本工程红线以内室外和室内给水排水及消防系统由本院设计。
2、本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等,由城市有关部门负责设计。
第二节室外给水排水工程设计一、室外给水设计市政给水现状:以城市自来水作为水源。
根据甲方提供资料小区由吉安路给水管径为DN800，霞光东路（规划）给水管径为DN400.1、水源：以城市自来水作为水源,市政供水压力为0.35Mpa。
2、用水量：1）生活用水量：最高日用水量102立方米，最大小时用水量32.3立方米。
主要用水项目及其用水量详表2.1-1。
2）消防用水量，详表2.1-2本工程各用水项目用水量汇总表表2.1-1序用水名称用水标准数量用水量备注号m3/d m3/h1 住宅150L/人.天406人60 6.34 k=2.52 单身公寓150/人.天68人10 1.06 k=2.52 商业5/人.m2 3995 m2 19.9 2.8 k=2.03 绿化及道路洒水2L/㎡1500(㎡) 3 1.5t=2小时k=1.0按每日一次计4 小计93 25.55 未预见水量按表1至4项之和的10%计9.3 2.6 总计102 28.1消防用水量标准及一次灭火用水量（按小区最大水量计算）表2.1-2序号消防系统名称消防用水量标准火灾延续时间一次灭火用水量(取大值)备注1 室内消火栓系统主楼40L/S 2h324立方米2 室外消火栓系统主楼30L/S 2h216立方米3 自动喷水灭火地下车30L/S 1h 108立方系统库米合计648立方米取大值3、给水管道系统：1）室外采用生活用水与消防用水合用管道系统。
给排水方案设计说明一、项目概况1．项目规模：用地面积：213913m2,建筑面积:299940m2，地下室面积:86000m2 ，住宅户数：998户。
2．建筑单体分布情况：二、项目特点1、地形复杂，地面标高变化较大：建筑单体首层地面绝对标高情况：2、项目定位较高，高层住宅装修标准较高；别墅立面要求较高：三、给排水设计方案1、室外给水设计： （1） 水源：本工程的供水水源为城市自来水。
迎宾北路和翠微东路上分别有DN800和DN1000的给水管，地块周围预留有DN200的市政给水接口，绝对标高23.5m 处的供水压力为 0.175MPa 。
市政水压仅能供至南区地下室，其它地方均采用加压供水。
（2） 用水量：本工程最高日生活用水量为 2209 m 3/d ，最大时生活用水量为 330 m 3/h 。
其中广场、道路浇洒、绿化及人工湖的补水采用回收雨水及山泉水，该部分水量为：最高日生活用水量为 485 m 3/d ，最大时生活用水量为 90 m 3/h 。
主要项目的用水量标准及用水量计算见下表：（3）室外给水系统：室外生活给水与消防给水管道系统分别设置。
根据实际情况、南区地下室、公共泳池用水采用市政直接供水；住宅、别墅及幼儿园、会所、北区地下室等采用加压水泵变频供水系统（详见室内给排水部分）；小区内的室外消火栓采用加压供水系统，管道压力由稳压泵和气压罐维持。
（会所：为了维持冷热水平衡是否需要单独设置加压需要讨论？）（4）管材及接口：室外生活给水管道DN≥100时采用内衬水泥砂浆的球墨铸铁给水管，承插接口，橡胶圈密封；DN<100时采用钢塑复合管，丝扣连接。
绿化及水景用水采用UPVC给水管，粘接。
2、室外排水设计：（1）市政条件：沿小区东侧的迎宾北路上设有DN400的污水管道，管底标高为17.16m~ 18.56m；有1000mmx1000mm及4000mmx2000mm的雨水暗沟，沟底底标高为21.5m~ 18.30m。
2.2.1 设计依据一、本工程设计任务书；二、已批准的方案设计文件；三、国家现行设计规范、规程。
主要有：《建筑给水排水设计规范》（GB 50015—2003）《室外给水设计规范》（GBJ 13—86）97版《室外排水设计规范》（GBJ 14—87）97版《建筑中水设计规范》（GB 50336—2002）《人民防空地下室设计规范》（GB 50038—94）等；四、建设单位提供的建筑周围市政条件资料；五、建筑及有关工种提供的条件图及设计资料。
2.2.2 工程概况与设计范围一、本工程建设用地_____万㎡，总建筑面积_____万㎡，室外绿化面积_____万㎡。
地上有_____组建筑，包括：（给出个建筑类型、面积、建筑设计高度）。
二、本设计包括项目:建筑红线内的给排水工程和消防灭火工程。
三、中水机房、净水机房、厨房、游泳池及机房、洗衣机房、绿化、水景喷泉、气体管道消防由专业承包商根据本专业提供的技术参数和要求进行设计、安装和调试，其设计经我院审定。
2.2.3 给水系统一、给水用水量给水用水量明细表详见2.2.3-1本建筑最高日总用水量_____m³/d。
最高时用水量_____m³/d。
二、水源：1.供水水源为城市自来水。
根据甲方提供的本建筑物周围的给水管网现状，拟从用地_____侧_____路DN_____给水管和_____侧_____路DN_____给水管各接出一根DN_____给水管进入用地红线，经总水表后围绕本建筑物形成室外给水环网，环管管径DN_____。
各单位建筑的入户管从室外给水环管上接出。
市政供水压力为_____MPa。
2.供水水源为自备深水井。
三、室内管网系统根据建筑高度、水源条件、防二次污染、节能和供水安全原则，供水系统设计如下：1.管网系统竖向分区的压力控制参数为：各区最不利点的出水压力不小于_____MPa，最低用水点最大静水压力（0流量状态）不大于_____MPa。
给排水初步设计说明1.0概述1.1 概述1.2 设计依据1.3 设计原则1.4 设计基本信息1.5 主要给排水设计能力2.0 全厂给排水量3.0 供水工程3.1 供水水源概况3.2 原水处理系统4.0 全厂给排水系统4.1 全厂给排水系统划分4.2 饮用水系统4.3 低压消防和生产用水系统4.4 高压消防供水系统4.5 循环冷却水事故水系统4.6 循环冷却水系统4.7 循环水补水系统4.8 排水设计原则4.9 植物排水系统410 非污染区排水（包括雨水）系统（NC）4.11 意外污染的排水系统 (ADC)4.12 连续污染排水系统（CCD）4.13 生活污水系统4.14 污水泵站及排海管道4.15 材料选择5.0 全厂消防系统5.1 消防水源5.2 设计原则5.3 消防水系统设计5.4 全厂高压消防水系统5.5 全厂低压消防及生产用水系统5.6 固定喷水系统5.7 固定式喷水灭火系统5.8 泡沫灭火系统5.9 固定式二氧化碳灭火系统5.10 移动灭火器的设置5.11主要消防设备和设备6.0主要设备清单7.0主要公用工程材料及耗电量指标8.0有问题9.0 图纸3.全厂公用事业和辅助设施第一节引流1.0 概述1.1 概述中海壳牌南海石化项目为一体化化工联合装置，包括：乙烯装置（80万吨/年）、裂解汽油加氢及苯抽提装置（25万吨/年）、丁二烯装置（16.5吨/年）1万吨/年年）、环氧乙烷和乙二醇装置（27/32.2万吨/年）、低密度聚乙烯装置（25万吨/年）、线性低密度聚乙烯和高密度聚乙烯装置（20万吨/年）、聚丙烯装置（24万吨/年）、苯乙烯和环氧丙烷装置（56/25万吨/年）、乙苯装置、丙二醇装置（6万吨/年）、多元醇装置（13.5万吨/年）十一套工艺装置.全厂公用工程及附属设施包括：汽电联产、空分/空压、原料罐区、成品罐区、中间罐区、循环水场、给水处理、污水和废物处理、全厂储运设施、全厂排水与预处理、排水泵站及排海管道、全厂仓库、维修设施、中心实验室、消防站等。
给排⽔初步设计说明42807给排⽔初步设计说明6.1 设计依据●《建筑给⽔排⽔设计规范》（GB50015—2003）●《建筑设计防⽕规范》（GB50016—2006）●《室外给⽔设计规范》（GB50013—2006）●《室外排⽔设计规范》（GB50014—2006）●《建筑灭⽕器配置设计规范》（GB50140—2005）●甲⽅提供相关资料6.2⼯程概况（略）本⼯程现有西⼆道及环河西路接⼊两根DN200给⽔管，⼚区内DN200环状布置，室外消⽕栓6座。
污⽔DN200及⾬⽔DN400排放⼝各⼀处，位于西⼆道。
室内给⽔管供原有卫⽣间、厨房及淋浴间枝状供⽔，燃⽓热⽔炉⼀套，为淋浴提供热⽔。
两根DN100接⼊室内，DN100消⽕栓管道成环状。
消⽕栓为SN65，保证室内同时两股⽔柱到达。
室内污⽔排⼊室外污⽔管⽹，经化粪池处理后排⼊市政污⽔管⽹。
6.3 设计范围6.3.1．室外给排⽔管⽹根据⼯程室内改扩建情况进⾏局部增加和改造。
增加新增地界的室外⾬⽔排放系统。
6.3.2．室内给排⽔包括：1，扩建WEAVING线及FILTER线车间卫⽣间给排⽔设计。
2，改建餐厅厨房实验室及卫⽣间更⾐淋浴间给排⽔设计。
6.3.3．消防：1.室内消防增加5处消⽕栓，改动4处。
2.新增地界增加⼀座室外消⽕栓。
6.4 建筑室外给⽔设计6.4.1⽔源本项⽬⼚区内原有DN200环状给⽔⼲管，分别接⾃西⼆道和环河西道市政给⽔管⽹。
⼚区内枝状接往⼚房内各⽤⽔点。
供⽔压⼒为0.24MPa，⽣活及消防⽤⽔均有保障。
6.4.2 给⽔⽅式本⼯程给⽔系统采⽤⽣产、⽣活和消防合⽤给⽔管道系统。
管道沿⼚区主⼲道成环状布置，并从市政管⽹接两根DN200引⼊管与⼚区环状⼲管相连，可确保本⼯程⽣产和消防⽤⽔量要求。
6.4.3⽔质及⽤⽔量市政给⽔⽔质符合国标《⽣活饮⽤⽔卫⽣标准》（GB5479-2006），可以满⾜普通⽣产、⽣活及消防⽤⽔的⽔质要求。
⽣产⽣活⽇⽤⽔量约200m3 /d。
给排水设计说明范例一、项目背景：随着城市建设的快速发展和人民生活水平的提高，给排水系统在城市建设中的重要性越来越凸显出来。
给排水设计作为城市基础设施的重要组成部分，其合理性和科学性直接影响着城市的居民生活质量和城市形象。
因此，本文将为大家提供一份给排水设计说明的范例，旨在帮助设计人员更好地规划城市的给排水系统。
二、设计目标：1. 安全可靠：给排水系统设计要充分考虑到使用者的安全需求，确保给水水质符合卫生标准，排水系统能够正常运作。
2. 高效节能：给排水系统设计要尽可能减少用水量和能耗，采用节能技术和设备，提高系统的运行效率。
3. 环保可持续：给排水系统设计要符合环保要求，减少污染物的排放，最大限度地保护环境。
4. 适应性强：给排水系统设计要考虑到未来城市的发展需求，具备一定的扩展性，能够适应不同的城市规模和特点。
三、设计原则：1. 综合考虑：给排水系统设计要充分考虑到各种因素，如城市布局、土地利用、水资源状况等，进行综合分析和评估。
2. 科学合理：给排水系统设计要遵循相关的技术规范和标准，保证设计方案的科学性和合理性。
3. 绿色可持续：给排水系统设计要推广使用环保材料和节能设备，减少资源消耗和环境污染。
4. 风险评估：给排水系统设计要进行风险评估，识别潜在的风险和问题，并提出相应的应对措施。
5. 经济可行：给排水系统设计要充分考虑到经济效益，确保设计方案的可行性和可持续性。
四、设计内容：给排水系统的设计内容包括以下几个方面：1. 给水系统设计：根据城市的用水需求和供水条件，确定给水系统的规模和布局，选择合适的给水设备和管道材料。
2. 排水系统设计：考虑到城市的排水需求和排水条件，确定排水系统的规模和布局，设计合适的排水设备和管道。
3. 雨水利用系统设计：利用雨水资源，设计雨水收集系统和利用设备，实现雨水的集中利用和排放。
4. 污水处理系统设计：根据城市的污水排放要求和处理能力，设计污水处理设施和处理工艺，实现污水的有效处理和排放。
凭祥市边境贸易货物物流中心初步设计说明(四) 给排水篇1 设计依据1.1建设单位提供的本工程相关资料和设计任务书。
1.2 建筑和有关工种提供的作业图和相关资料。
1.3国家现行相关给水、排水、消防和卫生等设计规范及规程：《建筑给水排水设计规范》GB50015-2003（2009年版）《城镇给排水技术规范》GB50788-2012《民用建筑节水设计标准》GB50555-2010《室外给水设计规范》GB 50013-2006《室外排水设计规范》GB 50014-2006(2014年版)《建筑设计防火规范》GB 50016-2014《自动喷水灭火系统设计规范》GB50084—2001(2005年版) 《消防给水及消火栓系统技术规范》GB 50974-2014《建筑灭火器配置设计规范》GB50140—2005《汽车库、修车库、停车场设计防火规范》GB50067-20142 工程概况2.1 项目名称：凭祥市边境贸易货物物流中心2.2 建设性质：新建边境贸易货物物流中心2.3 建设单位：凭祥市城市建设投资有限责任公司2.4 建设地点：凭祥市友谊关镇卡凤村附近2.5 建设规模：总用地面积：339527.07㎡，项目总建筑面积：56241.85㎡。
2.6 建筑面积：综合楼总建筑面积11997.70㎡；查验平台总建筑面积3570.92㎡；过驳区总建筑面积21678.97㎡；辐射中心总建筑面积7742.20㎡；检疫处理区总建筑面积765.38㎡；冷库总建筑面积2821.78㎡；仓库总建筑面积1981.24㎡；闸口总建筑面积1932.66㎡；实验室总建筑面积1140.48㎡；检疫平台总建筑面积1925.89㎡；配套用房总建筑面积684.63㎡。
2.7 耐火等级：地上二级3 设计范围3.1 本设计范围包括红线以内的给水排水管道系统及小型给水排水构筑物。
3.2本工程室外总水表至城市给水管和本工程最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。
给排水设计方案说明(模板).pdf 模板一：给排水设计方案说明一、设计背景与目的1.1 设计背景设计背景的描述部份。
1.2 设计目的设计目的的描述部份。
二、设计范围2.1 设计范围说明设计范围的详细说明部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
2. 法律名词二：相关解释说明。
模板二：给排水系统设计方案说明一、设计背景与目的1.1 设计背景设计背景的详细描述部份。
1.2 设计目的设计目的的详细说明部份。
二、设计范围2.1 设计范围说明设计范围的详细描述部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
2、生态性原则尊重场地特有的自然特征，强调绿地生态效益在环境中的作用，协调人与自然的关系。
3、以人为本的原则不同空间采用不同的设计，来满足人的需求，为市民的学习、工作、生活、管理等带来方便、顺畅及舒适。
4、可持续发展的原则设计要经得起地域环境、四季更迭的长期考验，在兼顾近期效果的同时，充分考虑发展的可持续性与可扩展性。
6．10．3 排水系统及排放出路1、雨水工程项目区内雨水由雨水口收集后经由规划支路一、规划支路二、规划支路四、规划支路五及XX路上的雨水支干管排至观澜路，经CC路上的城市雨水管网，最终重力流排向XXX。
2、污水工程项目区内污水经规划支路一、规划支路二、规划支路四、规划支路五及滨海路上的污水支干管收集后采用重力流排向XXX南部规划2#和1#污水泵站，区内污水经泵站提升后排向XXX南部污水处理厂，经处理达到国家相关标准后回用于XXX区或直接排放。
6．10．4 排水设计1、雨水工程⑴XX路（规划支路一～规划支路五）在道路西侧沿南北方向新建一排d500～d600雨水管道，分别接入规划支路一、二、四、五上拟建d800～d1000雨水管后汇入观澜路拟建雨水干管。
⑵规划支路一、二、四、五（XX路～XX路）分别在道路北侧自东向西各新建一排d800～d1000雨水管道，汇入XX路拟建雨水干管。
2、污水工程⑴XX路（规划支路一～规划支路五）在道路西侧沿南北方向新建一排d300污水管道，分别接入规划支路一、二、四上拟建d300污水管后汇入XX路拟建污水干管。
⑵规划支路一、二、四、五（XX路～XX路）分别在道路南侧自东向西新建一排d300污水管道，汇入XX路拟建污水干管。
6．10．5 管道施工本设计污水管管径d300采用埋地聚乙烯双壁波纹管；雨水管管径d500～d1000采用承插口钢筋混凝土管；1．管道开槽和排水方法⑴管道施工时宜采用明开结合支撑槽施工，管道挖深小于2.5米，采用明开槽，挖深大于2.5米时采用钢板桩支撑槽。
第五章给排水设计一、设计依据1.建设单位关于本工程的设计任务书、设计要求和该公司提供的有关资料。
2.建设单位提供的本工程周围城市市政管道概况资料。
本项目建筑、结构、电气和总图等专业提供的作业条件图和设计资料。
3.国家现行的设计规范、规程。
《建筑给水排水设计标准》 GB50015-2019《城镇给水排水技术规范》 GB50788-2012《民用建筑节水设计标准》 GB50555-2010《建筑设计防火规范》 GB50016—2014(2018版)《消防给水及消火栓系统技术规范》 GB50974-2014《自动喷水灭火系统设计规范》 GB 50084-2017《汽车库、修车库、停车场设计防火规范》 GB50067-2014《建筑灭火器配置设计规范》 GB50140-2005《住宅设计规范》GB50096—2011《住宅建筑规范》GB50368-2005《室外给水设计标准》 GB50013－2018《室外排水设计规范》 GB50014－2006(2016年版)《建筑机电工程抗震设计规范》 GB50981-2014《民用建筑太阳能热水系统应用技术规范》GB50364-2005《公共建筑节能设计标准》DBJ/45-042-2017（广西地方标准）《广西壮族自治区居住建筑节能设计标准》DBJ45╱029-2016《建筑与小区雨水技术工程规范》 GB50400-2006《二次供水设施卫生规范》GB17051-1997《民用建筑节水设计标准》GB50555-2010；《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《绿色建筑评价标准》GB/T50378-2018；《广西壮族自治区民用建筑节能管理条例》广西壮族自治区人大常委会（十二届第60号）二、工程概况贵港市棚户区改造（三期）白凹窝安置区项目位于贵港市金港大道与民生路交汇处东南角，规划建设用地规划总面积100163.152㎡，规划净用地面积81250.90㎡。
给排水专业初步设计说明：一、设计依据1、相关专业及建设方提供的图纸及数据2、现行有关设计规范及文件：《建筑给水排水设计规范》GB50015-2003 (2009年版)；《建筑设计防火规范》GB 50016-2006;《自动喷水灭火系统设计规范》GB50084-2001（2005年版）；《汽车库、修车库、停车场设计防火规范》GB50067-97;《人民防空地下室设计规范》GB 50038-2005;《人民防空工程设计防火规范》 GB 50098-2009;《建筑灭火器配置设计规范》GB50140-2005;《民用建筑节水设计标准》GB 50555-2010;《工业循环水冷却设计规范》GB/T 50102-2003;《室外给水设计规范》GB 50013-2006;《室外排水设计规范》 GB 50014-2006;《商业建筑设计防火规范》DGJ32/J67-2008;《民用建筑水消防系统设计规范》DGJ32/J92-2009;《大空间智能型主动喷水灭火系统技术规程》CECS 263:2009;《公共建筑节能设计标准》DGJ32/J96-2010;《公共建筑能耗监测系统技术规程》DGJ/TJ111-2010;二、工程概况和设计范围：1、概况：A、本工程地下四层，地上五层。
地下三、四层设有停车库（机动停车位1301辆，非机动停车位1205辆），其中地下四层兼做战时人防；其余部分为建材卖场；地下一层局部除建材卖场外，还设有消防水池水泵间、雨水回收间、网络机房；地下二层局部除建材卖场外，还设有冷冻机房、锅炉房、高低压配电间等设备用房；地上一层至五层均为建材卖场。
B、本工程总建筑面积272500.86平方米，商业面积207887.91平方米，营业面积取商业面积的80%，计166300平方米。
建筑总高度为23.70米。
C、本工程为多层商业建筑。
建筑业态修正系数值K2=0.4（0.6）。
2、设计范围：生活给水系统；消防给水系统（消火栓及喷淋）；空调冷却循环水系统；雨、污、废水排水系统；红线范围内的室外给排水、消防设计。
给排水初步设计说明模板第五章给水排水工程设计5.1工程概况8、1、本项目位于//////////，设计为1栋地上2层的综合楼。
项目总建筑面积1780㎡，建筑密度20.60%，容积率0.41，绿地率35% 5.2设计范围给排水工程设计内容主要是小区内外给排水系统及建筑内的给排水系统。
5.3设计依据1、《建筑给水排水设计规范》（GB50015-2003 ）（2009年版）；2、《住宅建筑规范》（GB50368-2005）；3、《住宅设计规范》（GB50096-2011）；4、《室外给水设计规范》（GB50013-2006）；5、《室外排水设计规范》（GB50014-2006）（2014年版）；6、《消防给水及消火栓系统技术规范》（GB50974-2014）；7、《建筑设计防火规范》（GB50016-2014）； 8、《建筑灭火器配置设计规范》（GB50140-2005）； 9、《民用建筑节水设计标准》（GB50555-2010）；10、《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）； 11、《生活饮用水卫生标准》（GB5749-2006）； 12、《二次供水工程技术规程》（CJJ140-2010）； 13、《城镇给水排水技术规范》（GB50788-2012）； 14、《城市工程管线综合规划规范》（GB50289-98）；15、《全国民用建筑工程设计技术措施-给水排水》（2009年版）； 16、《全国民用建筑工程设计技术措施-节能专篇》（2007年版）； 17、甲方提供的设计资料、现状图等。
5.4给水工程 5.4.1供水概况给水水源将///////的市政给水管，给水管径为DN150。
水压0.30Mpa，水质符合现行的国家《生活饮用水卫生标准》（GB5749-2006），可满足小区生活及消防用水需求。
室内采用上行下给枝状供水至各用水点。
5.4.2最高日用水量根据《室外给水设计规范》（GB 50013-2006）的规定，小区用水量包括公共建筑用水量、绿化用水量、道路广场用水量、管网漏失和未预见用水量等。
某小区初步设计说明摘要：本工程用地范围内的室外给排水、室内给水排水、消防给水。
一、设计依据1．建设单位提出的给排水方面的要求；2．建筑专业提供的设计图纸；3．现行有关国家设计规范：（1）建筑给水排水设计规范GBJ50015-2003（2）室外给水设计规范GBJ13-86(1997年版)（3）室外排水设计规范GBJ14-87(1997年版)（4）灭火器配置设计规范GBJ140-90。
二、设计范围1．室内给水排水；2．消防给水；3．本工程用地范围内的室外给排水；三、给水设计1．水源采用厂区给水水源。
2给水系统(1)供水分区及供水方式由厂区给水管网直接供应。
四、排水设计1．排水体制及排放要求采用雨污水分流的排水体制，雨水汇集后排入新城路市政雨水管网；污水集中排至室外化粪池，经初步处理后，排入新城路市政污水管网。
2．雨水排水系统（1）屋面雨水沿屋面经雨水斗排入雨水立管直至室外雨水管。
（2）室外场地雨水由雨水口或带篦雨水明沟汇入室外雨水管。
五、管材1．室内给水管采用PE-RT，热熔连接。
2．室外给水管采用球墨铸铁给水管，橡胶密封圈连接。
3．室内雨污废水管采用UPVC排水塑料管，专用胶接口。
4．室外雨污水管采用双壁波纹塑料排水管，承插接口弹性密封圈连接。
消防给水部分1.系统设置本工程设置以下灭火系统：室内外消火栓消防给水系统。
3. 消防给水系统（1）室外消火栓给水室外消火栓给水由厂区消防水池管网供水，本建筑周围共设置室外消火栓。
（2）室内消火栓给水系统消火栓给水系统采用临时高压消防给水系统。
室内消火栓充实水柱按10m计，布置在建筑内门厅、走道等明显易于取用的地点，其间距保证有2支水枪的充实水柱同时达到室内任何部位。
室内消防给水管用阀门分成若干独立段，以保证检修时关闭的竖管不超过一条，在管网上引出的单个消火栓前均设一个DN65的检修阀门。
屋顶消防水箱容积满足火灾初期的消防用水量，火灾延续时间内的消防用水由消防水池及消防泵提供。
第五章给水排水工程设计5.1工程概况8、1、本项目位于//////////，设计为1栋地上2层的综合楼。
项目总建筑面积1780㎡，建筑密度20.60%，容积率0.41，绿地率35%5.2设计围给排水工程设计容主要是小区外给排水系统及建筑的给排水系统。
5.3设计依据1、《建筑给水排水设计规》（GB50015-2003 ）（2009年版）；2、《住宅建筑规》（GB50368-2005）；3、《住宅设计规》（GB50096-2011）；4、《室外给水设计规》（GB50013-2006）；5、《室外排水设计规》（GB50014-2006）（2014年版）；6、《消防给水及消火栓系统技术规》（GB50974-2014）；7、《建筑设计防火规》（GB50016-2014）；8、《建筑灭火器配置设计规》（GB50140-2005）；9、《民用建筑节水设计标准》（GB50555-2010）；10、《民用建筑太阳能热水系统应用技术规》（GB50364-2005）；11、《生活饮用水卫生标准》（GB5749-2006）；12、《二次供水工程技术规程》（CJJ140-2010）；13、《城镇给水排水技术规》（GB50788-2012）；14、《城市工程管线综合规划规》（GB50289-98）；15、《全国民用建筑工程设计技术措施-给水排水》（2009年版）；16、《全国民用建筑工程设计技术措施-节能专篇》（2007年版）；17、甲方提供的设计资料、现状图等。
5.4给水工程5.4.1供水概况给水水源将///////的市政给水管，给水管径为DN150。
水压0.30Mpa，水质符合现行的国家《生活饮用水卫生标准》（GB5749-2006），可满足小区生活及消防用水需求。
室采用上行下给枝状供水至各用水点。
5.4.2最高日用水量根据《室外给水设计规》（GB 50013-2006）的规定，小区用水量包括公共建筑用水量、绿化用水量、道路广场用水量、管网漏失和未预见用水量等。
公建用水量、浇洒道路广场和绿地用水量采用定额法计算；管网漏失水量和未预见用水量按前四项之和的10%计算。
（1）残疾人宿舍用水标准：250升/床日用水人数44人使用时间24h Kh=2.5则最高日用水量为：Q1=250×45/1000=11.3m³/d。
最大小时用水量为：11.30×2.5/24=1.17m³/h。
（2）浇洒道路用水定额为每次1L/（m2·d）。
浇洒绿地用水定额为每次1 L/（m2·d）。
总规划占地面积4318.59m2，绿地面积为1511.5m2，每日浇洒次数为1次。
则绿地浇洒用水量为：Q2=1511.5×1×1/1000=1.51m³/d。
小区道路浇洒只考虑区道路浇洒，区道路面积1757.08㎡，每日浇洒次数为1次。
道路浇洒用水量为：Q3=1757.08×1×1/1000=1.76m3/d。
（3）小区管网漏失水量和未预见水量取上述用水量之和的10%。
则管网漏失用水量为：Q4=（Q1＋Q2＋Q3）×10%=1.46m3/d（6）小区最高日用水量为上述各项用水量之和，则最高日用水量为：Q=（Q1＋Q2＋Q3＋Q4）=16.03m3/d5.4.3室供水系统概述室给水系统分采用上行下给枝状敷设方式供水，由小区给水管道直接供给。
建筑给水引入管、干管给水管道均采用衬塑钢管，管径小于100时，采用螺纹连接，管径大于等于100时采用法兰连接，管道要求公称压力为1.25MPa。
入户横支管冷水管采用PP-R给水管(使用等级为5级)，热熔连接，热水管采用PP-R给水管(使用等级为3.2级)，热熔连接，管道要求公称压力为1.25MPa。
5.4.4室消防系统1、根据《建筑设计防火规》（GB50016-2014），小区住宅楼均属于多层公共建筑，均设消火栓系统和自动喷水灭火系统。
根据《消防给水及消火栓系统技术规》（GB50974-2014）规定，小区的室外消火栓用水量为25L/s，室消火栓用水量为10L/s，火灾延续时间按2h计，喷淋用水量为30L/s，火灾延续时间按2h计，同一时间的火灾次数1次，火灾延续时间消防总用水量为360m3，所有水量储在室外400m³消防水池中。
2、室消防系统概述（1）住宅楼室采用临时高压制消火栓灭火给水系统。
（2）消防管道竖向不分区。
保证最低层消火栓处的静水压不大于1.0MPa。
（3）建筑物各层均设消火栓进行保护。
其布置保证室任何一处均有2股水柱同时到达。
（4）每个消火栓箱均配置DN65mm消火栓一个、DN65mm，L25m麻质衬胶水带一条，DN65×19mm直流水枪一支、消防软管卷盘一套、启动消防水泵按钮和指示灯各一只。
（5）消火栓系统管道采用外热镀锌焊接钢管，焊接连接，公称压力为1.6MPa（6）在屋顶设有高位消防水箱，有效容积为18m³，材质为镀锌钢板，水箱间设置消火栓增压稳压设备一套。
1）系统控制：①自动控制:平时系统压力（系统最不利点准工作压力 P=0.15MPa）由屋顶消防水箱及系统稳压设施保持,由于泄漏等原因,系统压力至Ps1=0.15MPa,稳压泵启泵；水压上升至Ps2=0.20MPa 稳压泵停泵。
②发生火灾时,消防系统由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关直接自动启动消防泵向系统供水。
消防泵房的压力开关宜引入消防泵控制柜。
③消防水泵控制柜在平时应使消防水泵处于自动启泵状态；消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定；消防水泵应能手动启停和自动启动。
消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min。
④消防水泵应设有自动巡检及人工定期巡检功能。
⑤水箱间设置的稳压泵应由气压罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。
火灾时，消火栓泵启动后，水泵运转信号反馈至消防控制中心及消火栓处，消火栓指示灯闪亮。
消防水泵、稳压泵应设置就地强制启停泵按钮，并应有保护装置。
自动喷水灭火系统1）保护围：所有部位。
2）车按中危险1级设计；喷水强度为6L/min.㎡，作用面积为160㎡；最不利点喷头工作压力为0.10MPa。
系统设计用水量为30L/S。
3）系统设计：①本工程自动喷水灭火系统竖向不分区。
①本工程在室外水泵房设湿式报警阀。
②采用直立型玻璃球喷头，动作温度为68℃、K=80。
④自动喷水灭火系统每个防火分区或每层均设信号阀和水流指示器。
⑤自动喷水灭火系统设两台喷淋给水加压泵，贮水池与消火栓系统合建，位于地下车库，两台水泵一用一备，喷淋泵的设计参数为 Q=40L/S H=0.60MPa N=37kw。
⑥自动喷水灭火系统设消防水泵接合器，设置数量及位置见各单体平面图。
⑦自动喷水灭火系统平时由屋顶消防水箱设专用水管接至报警阀前供水管，保证系统的供水压力，发生火灾时由给水加压泵从水池取水加压供水。
⑧为了保证系统安全可靠，报警阀的最不利喷头处设末端试水装置，其他防火分区和各楼层的最不利喷头处，均设DN25的试水阀，报警阀前控制阀门均采用信号阀。
系统控制自动喷水加压泵设于消防水泵房，正常情况系统压力由屋顶水箱保持，发生火灾时喷头喷水，喷头所在区的水流指示器动作并发出信号至消防控制室，在水力压差作用下打开报警阀，敲响水力警铃，在压力开关动作的同时，自动启动喷水泵向系统供水。
消防控制室显示水泵工作状态，并能自动启动水泵。
泵房值班人员可就地手动启停水泵。
消防结束后，手动停喷洒泵。
移动式灭火装置：按中危险级设手提式磷酸铵盐干粉式灭火器在公共部位。
5.4.5住宅太阳能热水系统1、根据省住房和城乡建设厅“关于加快推进太阳能光热建筑的通知”（晋建科字【2011】132号），本工程中设太阳能集中热水系统，。
2、热水用水标准及用水量：热水用水定额：用热水量标准（60°C）：120升/床日用水人数45人用水时间24h。
3、屋面系统：太阳能热水系统采用集中式系统，当热量不足时候采用和换热站合用的电热水炉辅助供热。
屋面设集中式集热器及贮水箱（包括集热水箱）。
4、热水箱至住户管道采用循环管路。
5、管井及屋面上的热水管管材采用钢塑复合管，丝扣或卡箍连接，管道要求公称压力为1.6MPa。
7、太阳能热水系统安装时不应损坏建筑物结构，不影响住户的使用功能要求。
屋面管线做好相应措施，防止踩压损坏。
8、厂家及物业管理人员应组织定期巡检，有损坏时及时维修。
极端天气（如冰雹、大风等）应做好屋面太阳能集热器的保护措施。
5.4.6小区管网布置室外给水管网沿小区道路呈支状布置，管径为DN150。
室外消火栓管道成环状布置。
5.4.7管网敷设1、管材选择室外给水管道及消火栓管道采用钢丝网骨架管。
工程压力1.0MPa.室外消火栓小区室外消防管道与生活给水管道合用，室外消火栓按间距不大于120m，保护半径不大于150m，布置在小区道路上。
消火栓采用室外地下式消火栓。
5.5污水工程5.5.1排水条件小区污水以主入口道路为界，区污水经污水管道收集后，进入化粪池进行初步处理，随后分别排至市政污水管道，最终排入污水处理厂。
5.5.2污水量污水量包括居民生活污水量、公共建筑污水量及未预见污水量。
根据《建筑给水排水设计规》（GB50015-2003）（2009年版），污水量可按用水量的90%计。
污水量为Q=14.60m3/d。
5.5.3室污水系统概述卫生间生活污水采用单立管系统，以重力汇流方式排出。
污废水管干管及立管、支管采用专用硬聚氯乙烯PVC-U管，专用胶粘接。
5.5.4管道敷设1、污水管道布置小区排水体制采用雨污分流制。
本工程污水管道管材采用HDPE双壁波纹管。
3、管道基础本工程地质条件较好，塑料双壁波纹管可采用铺150mm 厚的砂垫层作为管道基础。
4、管道接口管道接口应具有足够的强度、不透水、能抵抗污水或地下水的浸蚀并有一定的弹性。
污水管道HDPE双壁波纹管拟采用承插橡胶圈（柔性）接口。
不同管径相接时，采用管顶平接；相同管径相接时，采用水面平接。
5、污水附属设备及附属构筑物污水检查井依据污水管径采用φ1000或φ700钢筋混凝土污水检查井，井盖采用铸铁重型井盖。
采用一个容积为50m3的钢筋混凝土化粪池，污水停留时间为12小时，清掏期为180天。
5.6雨水工程5.6.1雨水排水条件小区采用雨污分流排水体制，西侧有市政路，小区雨水经区雨水管道收集后，可排至市政管道。
5.6.2建筑雨水系统概述住宅屋面雨水采用重力流外排水系统，经汇集后部分排至室外散水。
雨水干管及立管采用排水专用硬聚氯乙烯PVC-U管，专用胶粘接。
