下载文档原格式
《XPS聚苯板薄抹灰外墙外保温系统》施工组织方案目录一．外墙外保温施工工艺二．质量标准三．质量保证措施四．实现质量目标措施五．成品保护措施六．其他注意事项七. 材料节约措施八．安全及文明措施九. 对总包单位配合要求十. 外保温细部做法附图一.外墙外保温施工工艺（一）、施工依据：国家有关过程施工规范和规定：《外墙外保温建筑构造（一）》（02Ｊ121－1）《外墙外保温工程技术规程》（ＪＧＪ144－2004）《山东省居住建筑节能设计标准》（ＤＮＪ41／062－2005）《建筑外墙保温技术导则》（ＲＩＳＮ－ＴＧ001－2005）《建筑工程施工质量验收统一标准》；《建设工程安全生产管理条例》；《建筑施工手册》（二）、施工做法1.总则1.1 本规程是以聚苯乙烯泡沫塑料为保温材料，耐碱玻纤网格布为增强材料，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。
该外墙外保温体系基本构造见表1:表1 外墙外保温基本构造除遵守本规程外，尚应遵守国家及本市现行的有关标准的规定2. 材料准备2.1 材料（1）聚苯乙烯泡沫塑料板（以下简称聚苯板）：表2 聚苯板技术性能要求（2）外保温用粘接砂浆和外保温用罩面砂浆技术性能指标需符合表3和4要求。
表3 外墙外保温用粘接砂浆技术性能指标表4 外墙外保温罩面用砂浆性能指标（3）耐碱玻璃纤维涂塑网格布（以下简称网格布）：耐碱性能应符合《耐碱玻璃纤维无捻粗纱》（JC/T572-94）中对耐碱性的要求。
2.2 工具电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等2.3施工条件2.3.1 外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中第五章第三节“混凝土工程”中对多层大模的要求。
2.3.2操作地点环境温度和基底温度不低于5℃、风力不大于5级，雨雪天不能施工。

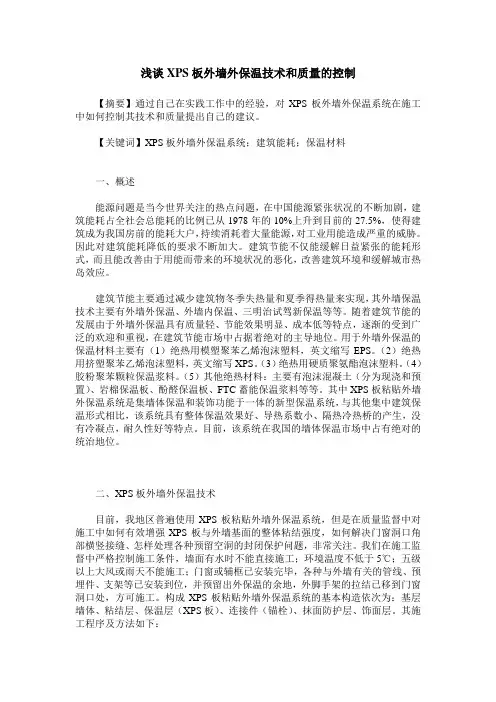

浅谈XPS板外墙外保温技术和质量的控制【摘要】通过自己在实践工作中的经验，对XPS板外墙外保温系统在施工中如何控制其技术和质量提出自己的建议。
【关键词】XPS板外墙外保温系统；建筑能耗；保温材料一、概述能源问题是当今世界关注的热点问题，在中国能源紧张状况的不断加剧，建筑能耗占全社会总能耗的比例已从1978年的10%上升到目前的27.5%，使得建筑成为我国房前的能耗大户，持续消耗着大量能源，对工业用能造成严重的威胁。
因此对建筑能耗降低的要求不断加大。
建筑节能不仅能缓解日益紧张的能耗形式，而且能改善由于用能而带来的环境状况的恶化，改善建筑环境和缓解城市热岛效应。
建筑节能主要通过减少建筑物冬季失热量和夏季得热量来实现，其外墙保温技术主要有外墙外保温、外墙内保温、三明治试驾新保温等等。
随着建筑节能的发展由于外墙外保温具有质量轻、节能效果明显、成本低等特点，逐渐的受到广泛的欢迎和重视，在建筑节能市场中占据着绝对的主导地位。
用于外墙外保温的保温材料主要有（1）绝热用模塑聚苯乙烯泡沫塑料，英文缩写EPS。
（2）绝热用挤塑聚苯乙烯泡沫塑料，英文缩写XPS。
（3）绝热用硬质聚氨酯泡沫塑料。
（4）胶粉聚苯颗粒保温浆料。
（5）其他绝热材料：主要有泡沫混凝土（分为现浇和预置）、岩棉保温板、酚醛保温板、FTC蓄能保温浆料等等。
其中XPS板粘贴外墙外保温系统是集墙体保温和装饰功能于一体的新型保温系统，与其他集中建筑保温形式相比，该系统具有整体保温效果好、导热系数小、隔热冷热桥的产生，没有冷凝点，耐久性好等特点。
目前，该系统在我国的墙体保温市场中占有绝对的统治地位。
二、XPS板外墙外保温技术目前，我地区普遍使用XPS板粘贴外墙外保温系统，但是在质量监督中对施工中如何有效增强XPS板与外墙基面的整体粘结强度，如何解决门窗洞口角部横竖接缝、怎样处理各种预留空洞的封闭保护问题，非常关注。
我们在施工监督中严格控制施工条件，墙面有水时不能直接施工；环境温度不低于5℃；五级以上大风或雨天不能施工；门窗或辅框已安装完毕，各种与外墙有关的管线、预埋件、支架等已安装到位，并预留出外保温的余地，外脚手架的拉结已移到门窗洞口处，方可施工。
EPS/XPS板薄抹灰外墙外保温系统岩棉防火隔离带防火解决方案由于近年来多起建筑保温火灾事件的发生，引发了各界对保温防火的思考，保温材料的防火性能史无前例的引起了业内各界的高度重视。
然而，很多保温材料起火都是在施工过程中产生的，如：电焊、明火、不良的施工习惯。
这些材料在燃烧过程中不断产生的融滴物和毒烟，同时释放出来的氯氟烃、氢氟碳化物、氟利昂等气体对环境的危害也不可忽视。
为此，住房和城乡建设部和公安部于2009年9月25日联合发布了《民用建筑外保温系统及外墙装饰防火暂行规定》公通字[2009]46号文通知。
保温设计过程中防火性能更好、保温性能出色系统更能赢得市场的任何。
“瀚辉”外墙外保温岩棉防火隔离带系统介绍“瀚辉”岩棉防火隔离带主要阐述防火隔离带的施工，是参照《EPS外墙外保温系统施工指南》和《07系列山东省建筑标准设计图集.外墙外保温构造详图二、三》，除防火隔离带以外的外墙外保温系统施工细节，均与EPS薄抹灰保温系统和XPS挤塑板薄抹灰保温系统标准图集相同。
一般而言，在EPS、XPS 板薄抹灰外墙外保温系统中，保温板的防火等级为B2，带抹面及饰面层的整个系统的防火等级为B1。
EPS /XPS板薄抹灰外墙外保温的防火需要主要考虑两个方面：保温板的厚度和建筑物的高度，具体可分为防火隔离带或门窗洞口。
如果必须要考虑设计更高防火等级的建筑外墙外保温，可采用“瀚辉”岩棉板外墙外保温防火隔离带系统（A级）。
本文主要论述使用EPS/XPS板薄抹灰外墙保温施工时，防火隔离带的设置方式和施工方法。
1 防火隔离带经检测，岩棉防火隔离带在连接安全性、保温隔热性以及耐久性等各方面，均可满足EPS/XPS 薄抹灰外墙保温系统的要求。
1.1 岩棉防火隔离带用岩棉的技术要求：符合GB/T11835-2007《绝热用岩棉矿渣棉及其制品》标准；符合GB/T19896-2005《建筑用岩棉、矿渣棉绝热制品》标准。
1.2 防火隔离带的结构组成示意图根据公安部、住房和城乡建设部联合颁布的《民用建筑外保温系统及外墙装饰防火暂行规定（公通字[2009]46号）》及JG 149，JGJ 144等相关外墙外保温现行标准，防火隔离带必须使用A级防火材料。
2010年第3期青海科技2.3塑性收缩裂缝预防措施（1）浇筑混凝土后要及时覆盖、养护，增加环境湿度。
（2）商品混凝土公司在满足可泵性、和易性的前提下，尽量减小出机塌落度、降低砂率、严格控制骨料的含泥量。
2.4施工原因造成的裂缝的预防措施（1）加强模板施工过程的管理。
模板及其支架必须有足够的承载能力、刚度和稳定性，振捣过程中应由专人看模，防止松扣、下沉等现象发生；试块强度达到设计允许值时方可拆模。
（2）混凝土的成品保护。
对浇筑好的板面，必须在混凝土强度达到1.2N·mm-2后方可上人。
（3）加强对钢筋绑扎施工中负弯矩筋的管理。
加密支撑马凳的间距，确保板面负弯矩筋的保护层厚度。
（4）振捣方法必须正确。
振捣宜快插、慢拔。
振捣时间过短则混凝土不均匀，时间过长则导致严重浮浆。
3混凝土常见裂缝的主要处理措施裂缝不仅会影响结构的整体性和刚度，还会引起钢筋的锈蚀，加速混凝土的炭化，降低混凝土的耐久性和抗疲劳、抗渗能力，加速建筑产品的老化，为此，我们应根据裂缝的成因，运用科学的方法及时处理，使建筑物的损伤减至最低，保证建筑物的安全使用。
对于已产生的裂缝其补救措施主要有：（1）表面修补法表面修补法是一种简单、常见的修补办法，主要适用于稳定的对结构承载能力没有影响的表面裂缝，通常是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料。
为了防止混凝土继续开裂，可以采用在裂缝的表面粘贴玻璃纤维布等措施。
（2）灌浆、嵌缝封堵法灌浆法主要用于对结构整体性有影响且有防渗规定的混凝土裂缝的修补，它是利用设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。
胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等。
（3）结构加固法当裂缝影响到混凝土结构的性能时，就要考虑采取加固法对混凝土结构进行处理。
结构加固常用加大混凝土结构截面面积的办法，在构件的角部外包型钢，采用预应力法加固、粘贴钢板加固、增设支点加固以及喷射混凝土补强加固。
XPS板外墙外保温系统施工方案上海雅俊装饰工程有限公司2010－11－17一、系统介绍XPS板外墙外保温系统产品介绍A、系统简介雅达轻质A级保温板系统是一种有毛面表皮层的挤塑板为外保温材料的专用外墙保温系统，主体由粘接层、保温层、护面层和饰面层组成。
其保温主材料挤塑（简称XPS），具有容量轻、绝热性好、刚性大、尺寸稳定性好等特点。
雅达XPS系统即安装在建筑物围护结构外墙外侧的保温隔热系统，由挤塑板保温层、XPS板界面处理剂、特殊聚合物改性胶粘剂粘结层、必要时辅助使用的机械锚固件、特殊聚合物改性抹面胶浆（内置耐碱玻璃纤维网格布）防护层和饰面层组成。
根据基层表面状况或楼层高低，可采用纯粘结方式或粘结辅助机械锚固相结合方式安装系统。
XPS板外墙外保温系统结构.1、基层墙体2、 EF-160 胶粘剂；3、 EF-166 XPS板EF-168 锚栓固定件4、 EF-162 抹面胶浆5、 EF-164 耐碱网布（160g双层）6、饰面层B、系统性能❑系统降低了居住采暖和制冷的能耗XPS保温板的高热阻值以及长期使用后的高热阻保持率，有效降低了建筑物能耗，并极大地提高了居住舒适度。
❑系统增强了墙体的防水性和防潮性采用聚合物改性砂浆以及连续均匀的墙体包覆使系统具有良好的韧性和防水性。
克服了加气混凝土、混凝土空心砌块等墙体防水和气密性较差的缺点。
❑系统有效保护了主体结构系统安装在建筑物围护结构外墙的外侧，主体结构始终处在相对温度较恒定的状态中，缓冲了因温度变化导致结构变形产生的应力（即：热损伤）。
事实证明，墙体和屋面保温隔热材料选材适当，设计厚度合理，系统将有效地防止和减少墙体和屋面地温度引力，有效地消除异常裂缝的产生。
从而有效地提高了主体结构的耐久性，延长建筑物使用寿命，这要比内保温更科学合理。
❑系统提升了建筑立面装饰效果系统塑造出不开裂、高度平整的墙面，使得饰面层（不管采用外墙涂料或面砖）均能创造出更具美学价值的装饰效果。

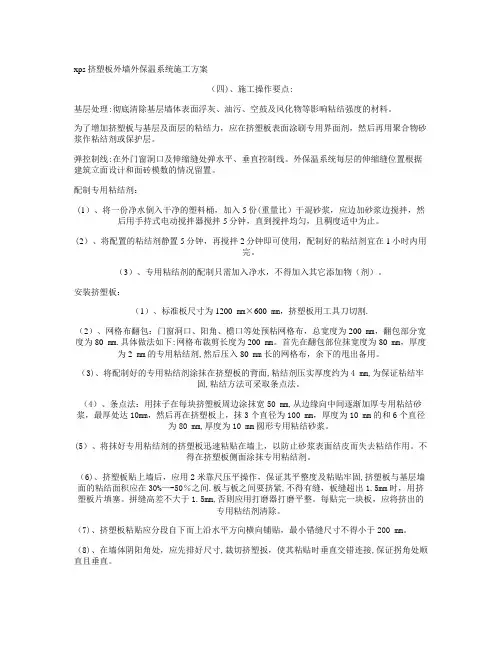

xps挤塑板外墙外保温系统施工方案（四)、施工操作要点:基层处理:彻底清除基层墙体表面浮灰、油污、空鼓及风化物等影响粘结强度的材料。
为了增加挤塑板与基层及面层的粘结力，应在挤塑板表面涂刷专用界面剂，然后再用聚合物砂浆作粘结剂或保护层。
弹控制线:在外门窗洞口及伸缩缝处弹水平、垂直控制线。
外保温系统每层的伸缩缝位置根据建筑立面设计和面砖模数的情况留置。
配制专用粘结剂：(1）、将一份净水倒入干净的塑料桶，加入5份(重量比）干混砂浆，应边加砂浆边搅拌，然后用手持式电动搅拌器搅拌5分钟，直到搅拌均匀，且稠度适中为止。
(2）、将配置的粘结剂静置5分钟，再搅拌2分钟即可使用，配制好的粘结剂宜在1小时内用完。
（3）、专用粘结剂的配制只需加入净水，不得加入其它添加物（剂）。
安装挤塑板：（1）、标准板尺寸为1200mm×600 mm，挤塑板用工具刀切割.（2）、网格布翻包：门窗洞口、阳角、檐口等处预粘网格布，总宽度为200 mm，翻包部分宽度为80 mm.具体做法如下:网格布裁剪长度为200 mm。
首先在翻包部位抹宽度为80 mm，厚度为2 mm的专用粘结剂,然后压入80 mm长的网格布，余下的甩出备用。
（3)、将配制好的专用粘结剂涂抹在挤塑板的背面,粘结剂压实厚度约为4 mm,为保证粘结牢固,粘结方法可采取条点法。
（4）、条点法：用抹子在每块挤塑板周边涂抹宽50 mm,从边缘向中间逐渐加厚专用粘结砂浆，最厚处达10mm，然后再在挤塑板上，抹3个直径为100 mm，厚度为10 mm的和6个直径为80 mm,厚度为10 mm圆形专用粘结砂浆。
(5）、将抹好专用粘结剂的挤塑板迅速粘贴在墙上，以防止砂浆表面结皮而失去粘结作用。
不得在挤塑板侧面涂抹专用粘结剂。
（6)、挤塑板贴上墙后，应用2米靠尺压平操作，保证其平整度及粘贴牢固,挤塑板与基层墙面的粘结面积应在30%—-50％之间.板与板之间要挤紧,不得有缝，板缝超出1.5mm时，用挤塑板片填塞。

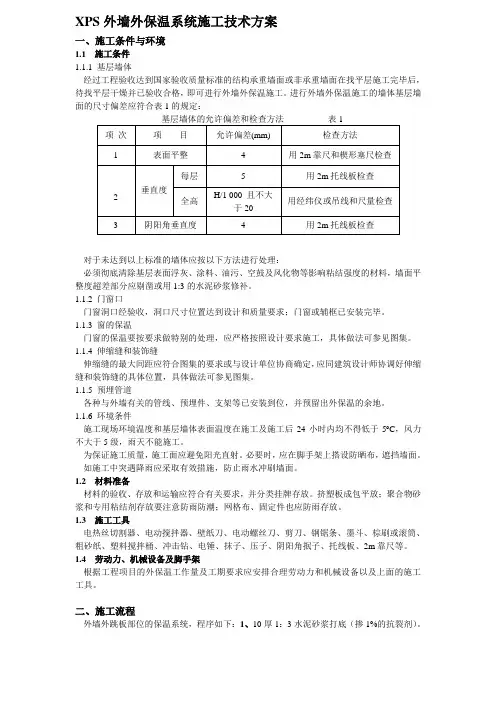

XPS外墙外保温系统施工技术方案一、施工条件与环境1.1 施工条件1.1.1 基层墙体经过工程验收达到国家验收质量标准的结构承重墙面或非承重墙面在找平层施工完毕后，待找平层干燥并已验收合格，即可进行外墙外保温施工。
进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合表1的规定：基层墙体的允许偏差和检查方法表1项次项目允许偏差(mm) 检查方法1 表面平整 4 用2m靠尺和楔形塞尺检查2 垂直度每层 5 用2m托线板检查全高H/1 000 且不大于20用经纬仪或吊线和尺量检查3 阴阳角垂直度4 用2m托线板检查对于未达到以上标准的墙体应按以下方法进行处理：必须彻底清除基层表面浮灰、涂料、油污、空鼓及风化物等影响粘结强度的材料，墙面平整度超差部分应剔凿或用1:3的水泥砂浆修补。
1.1.2 门窗口门窗洞口经验收，洞口尺寸位置达到设计和质量要求；门窗或辅框已安装完毕。
1.1.3 窗的保温门窗的保温要按要求做特别的处理，应严格按照设计要求施工，具体做法可参见图集。
1.1.4 伸缩缝和装饰缝伸缩缝的最大间距应符合图集的要求或与设计单位协商确定，应同建筑设计师协调好伸缩缝和装饰缝的具体位置，具体做法可参见图集。
1.1.5 预埋管道各种与外墙有关的管线、预埋件、支架等已安装到位，并预留出外保温的余地。
1.1.6 环境条件施工现场环境温度和基层墙体表面温度在施工及施工后24小时内均不得低于5ºC，风力不大于5级，雨天不能施工。
为保证施工质量，施工面应避免阳光直射。
必要时，应在脚手架上搭设防晒布，遮挡墙面。
如施工中突遇降雨应采取有效措施，防止雨水冲刷墙面。
1.2 材料准备材料的验收、存放和运输应符合有关要求，并分类挂牌存放。
挤塑板成包平放；聚合物砂浆和专用粘结剂存放要注意防雨防潮；网格布、固定件也应防雨存放。
1.3 施工工具电热丝切割器、电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m靠尺等。

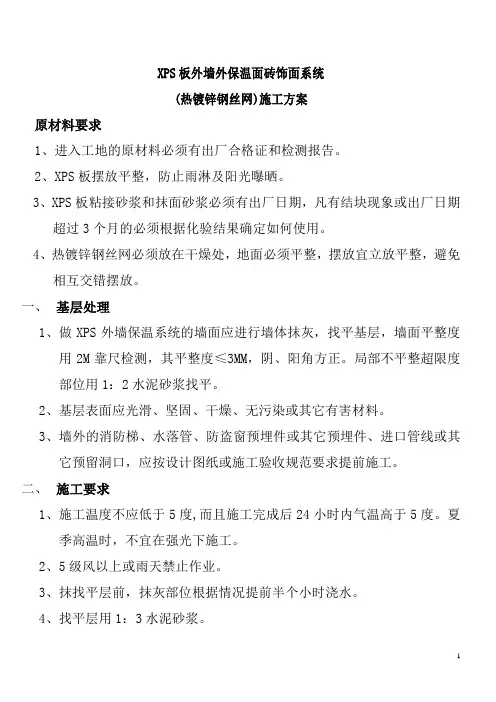

XPS板外墙外保温面砖饰面系统(热镀锌钢丝网)施工方案原材料要求1、进入工地的原材料必须有出厂合格证和检测报告。
2、XPS板摆放平整，防止雨淋及阳光曝晒。
3、XPS板粘接砂浆和抹面砂浆必须有出厂日期，凡有结块现象或出厂日期超过3个月的必须根据化验结果确定如何使用。
4、热镀锌钢丝网必须放在干燥处，地面必须平整，摆放宜立放平整，避免相互交错摆放。
一、基层处理1、做XPS外墙保温系统的墙面应进行墙体抹灰，找平基层，墙面平整度用2M靠尺检测，其平整度≤3MM，阴、阳角方正。
局部不平整超限度部位用1：2水泥砂浆找平。
2、基层表面应光滑、坚固、干燥、无污染或其它有害材料。
3、墙外的消防梯、水落管、防盗窗预埋件或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工。
二、施工要求1、施工温度不应低于5度,而且施工完成后24小时内气温高于5度。
夏季高温时，不宜在强光下施工。
2、5级风以上或雨天禁止作业。
3、抹找平层前，抹灰部位根据情况提前半个小时浇水。
4、找平层用1：3水泥砂浆。
5、窗口、水平角及垂直角要挂线施工。
三、XPS板外墙保温系统的施工1、施工程序基层检查或处理→工具准备→阴阳角、门窗膀挂线→基层墙体湿润→配制聚合物粘结砂浆，挑选XPS板→粘贴XPS保温板→XPS板塞缝、打磨、找平墙面→配置聚合物抹面砂浆→XPS板抹聚合物抹面砂浆，门窗洞口处理，翻包部位粘贴玻纤网→铺设镀锌钢丝网及安装尼龙锚固件→抹聚合物抹面砂浆→找平修补，嵌密封膏→贴面砖2、粘贴XPS板2.1工具明细锯条或刀锯打磨XPS板的粗砂纸、挫子或专用工具小压子或铁勺铝合金靠尺铁卷尺线绳、线坠墨斗2.2配料工具铁灰槽(建议1M*0.4M*0.3M)小铁平锹提漏（1Kg/个或5Kg/个）塑料桶(建议能装15Kg水泥作为量桶)2.3粘贴XPS板2.3.1 配制聚合物粘接砂浆必须有专人负责,以确保搅拌质量。
2.3.2 将袋装抹面砂浆(干粉)倒入铁灰槽中,适度搅拌,以保证均匀。
锦锈姜城一期XPS 挤塑板外墙外保温施 工 方 案DGJ32/J 19-20062004-149苏J/T 16-2004正太集团有限公司二O 一O 年八月二十日执行标准：施工图集：一、工程概况1、锦锈姜城一期位于姜堰大道市政府对面，总面积约为14万m2，施工面积约7万m2，总层高19层，12层以下外墙为面砖层，13层以上外墙为涂料层。
2、该工程采用外墙保温材料为：25mm拉毛B2级阻燃挤塑板，每2层采用A级不燃挤塑板作为防火隔离带（宽度300mm）；φ0.7热镀锌电焊网、160g的耐碱网格布、专用胶粘剂、抹面砂浆并增用界面剂以增强挤塑板跟砂浆的粘结强度、M80*80建筑锚栓。
以上材料均检测合格。
二、系统的基本构造三、施工条件3.1施工现场应做到通水、通电，并保证工作环境的清洁。
外墙墙体找平层施工完毕，待找平层干燥，强度、平整度、垂直度达到要求，外门窗安装完毕，主体验收合格后方可施工。
3.2外保温墙体施工宜采有双排脚手架，墙体不应预留孔洞和脚手眼。
当必须留设脚手眼待拆除脚手架时同步增补脚手眼部位保温。
施工环境温度应在5℃-35℃之间，风力不大于5级，雨天不能施工。
3.3外墙面上的雨水管卡、预埋件、支架和设备穿墙管道等安装到位，并预留出外保温层的厚度。
3.4大面积施工前，应先作样板墙面，并对操作工人进行岗前培训和技术交底。
四、施工工具除正常施工所需工具外，尚应准备：电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、粗砂纸、冲击钻、电锤、托线板、抹子、压子、2m靠尺等。
五、材料配制粘结砂浆水灰比：0.2：1 抹面砂浆水灰比：0.22：1六、施工工序6.1饰面层为涂料：基层墙体处理→粘贴挤塑板→挤塑板涂抹界面剂→钻孔及安装固定件→抹第一遍抗裂砂浆→埋贴网格布→抹聚合物砂浆、验收6.2饰面层为面砖：基层墙体处理→挤塑板涂抹界面剂→粘贴聚苯保温板→铺设热镀锌电焊网→钻孔及安装建筑锚栓→抹抗裂砂浆→找平、验收七、施工要点7.1基层墙面清理干净，以保证保温板的粘贴效果，并剔除墙面的凸出物，使之清洁平整，方可进行下道工序施工。
EPS\XPS外墙外保温系统的相关知识讲解徐海坤随着我国建筑节能政策的深入贯彻执行，EPS、XPS外墙外保温技术得到大力推广和普及。
外墙外保温因为其技术合理，有着明显的优越性，使用同样规格、同样尺寸和性能的保温材料，外保温比内保温的效果更好。
外保温技术不仅适用于新建的结构工程，也适用于旧楼改造，适用于范围广，技术含量也较高。
另外因为外保温包在主体结构的外侧，能够保护主体结构，延长建筑物的寿命；有效减少了建筑结构的热桥，增加建筑的有效空间；同时消除了冷凝，提高了居住的舒适度。
EPS 聚苯板薄抹灰外墙外保温系统因为其在欧美国家应用已达半个世纪，技术相对成熟，近二十余年在中国得到了迅速推广。
而XPS 挤塑聚苯板薄抹灰外墙外保温系统发展的历史则相对较短。
按国家行业标准《外墙外保温工程技术规程》使用的是EPS 板，但现在使用XPS板的用户逐渐多了起来，原因是认为XPS板导热系数低，可以减小厚度。
另外因为XPS板强度高，粘贴瓷砖亦相对比较安全。
EPS 板是指可发性阻燃型聚苯乙烯泡沫板，XPS 板是指挤塑阻燃型聚苯乙烯泡沫板。
保温板是外墙外保温系统中关键材料，由它决定保温系统的保温性能。
EPS与 XPS保温板必须在常温下存放42 天以上或在 60℃蒸汽养护条件下养护 5 天以上方可完成干缩过程，确保尺寸稳定。
如果过早使用，水分和气体的挥发会使保温板产生收缩而导致两块板缝处开裂或板面变形。
除此之外，吸水率、氧指数和尺寸偏差等方面的要求也是保温板必须符合的。
EPS 板的容重一般为10-30kg/m3, 而 XPS 的容重一般为30-45kg/m3，EPS是当前最轻的建筑保温材料，每立方米体积含有 300--600 万个独立密闭气泡，内含空气体积为 98％以上，这样的结构给与它许多特性。
由于空气的导热性能很小且又被封闭于泡沫中而不能对流，所以 EPS是一种隔热保温性能非常优越的建筑保温材料。
外保温系统厚度是根据国家现行居住建筑节能设计标准规定的当地墙体传热系数指标、外墙种类和厚度经热工计算确定的。
XPS挤塑聚苯板外墙外保温系统XPS板说明简介：XPS保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物，通过加热混合同时注入催化剂，然后挤塑压出成型而制造的换质泡沫塑料板•它的学名为绝热用挤塑聚苯乙烯泡沫塑料（简称XPSLXPS具有完芙的闭孔蜂贺结构.这种结构让XPS板有极低的吸水性（几乎不吸水）、低热导系数.舟抗圧性、抗老化性（正常使用几乎无老化分解现彖）CXPS聚苯板外墙保温系统2 •粘统胶浆用3•保逞隔肚层MS4 .抗菜休面胶热居5•耐続涤用玻纤网搭布（沾谨锌例线网）6.保盅脂性《用干同定铜竝网）7 •饰面层（涂料戒面砖）XPS挤塑板的性能特点：X优良的保温隔热性具有商热阻、低线性.膨胀比低的特点，其结构的闭孔率达到r 99%以上，形成真空层，避免空气流动散热.确保其保温性能的持久和稳定.相对于发泡聚氨凿80%的闭孔率.领先优势不言而喻c实践证明20mm厚的XPS挤塑保温板，其保温效果相为于50mm厚发泡聚苯乙烯.120mm厚水泥珍珠岩。
因此木材料是目前建筑保温的最佳之选。
2、卓越的高强度抗压性由于XPS板的持殊结构.其抗压强度极商.抗冲击性极强，根据XPS的不同型号及厚度其抗乐强度达到150〜500Kpa 以上，能承受幹系统地而荷载.广泛应用于地热匚程、高速公路、机场跑道.广场地【/ 大型冷库及车内装饰保温等领域。
3、优质的憎水.防潮性吸水率是衡址保温材料的一个重要参数。
保温材料吸水后保温性能随之下降.在低溫情况下，吸入的水极易结冰，破坏「保温材料的结构，从而使板材的抗压及保温性能下降。
由于聚苯乙烯分子结构木身不吸水，板材分子结构稳定.无间隙.解决了其它材料漏水、渗透.结齋、冷凝等问題。
4、质地轻.使用方便XPS板的完全闭孔式发泡化学结构与其蜂贯状物理结构•使其具有轻质.商强度的特性•便于切割、运输，且不易破损、安装方便。
5、稳定性.防腐性好长时间的使用中，不老化.不分解、不产生有吿物质，其化学性能极其稳定，不会因吸水和腐蚀等导致降解，使其性能下降，在商温环境下仍能保持其优越的性能.根据有关资料介绍.XPS挤塑保温板即使使用30-40年•仍能保持优异的性能，且不会发生分解或霉变，没有有祷物质的挥发。
陶氏化学公司及建筑应用事业部简介陶氏化学公司及建筑应用事业部简介关于陶氏化学关于陶氏建筑应用事业部陶氏化学荣获2008国际建筑节能典范品牌企业陶氏是一家多元的化学公司，运用科学、技术以及“人元素”的力量不断改进推动人类进步的基本要素。
2008年销售额达580亿美元，在全球拥有员工46,000名。
陶氏为全球160个国家和地区的客户提供种类繁多的产品及服务，并将可持续发展的原则贯彻于化学和创新，使客户能为各消费市场提供更加优质的产品，包括纯水、食品、药品、油漆、包装，以及个人护理产品、建筑、家居和汽车等众多领域。
2009年4月1日，陶氏收购全球领先的特殊材料制造商罗门哈斯公司。
罗门哈斯2008年销售额达100亿美元，在全球拥有15,000名员工。
有关陶氏的进一步资料，请浏览陶氏网页w w w.d o w.c o m.c n 以及。
在过去的60多年里，陶氏化学被认为是挤塑聚苯乙烯隔热保温材料的发明者与领导者。
自从开发出蓝色舒泰龙™牌挤塑聚苯乙烯隔热保温板以来，陶氏建筑应用事业部一直在不断努力更新和提高保温板领域的研究和技术，用以向全球客户提供满足各种建筑应用最佳的节能保温隔热材料及解决方案。
陶氏建筑应用旗下的舒泰龙隔热保温板以其独特的蓝色为市场所认知，是建筑保温节能的极佳材料，已在全球2100万栋建筑中应用，每年节约能耗约100亿美元！通常1-5 年便能回收成本。
为了更好的应对房地产行业面临的困境，同时整合相关行业资源，推动我国建筑节能减排和住房保障建设，由建设部指导，中国房地产业协会和中国建筑节能减排产业联盟主办的“2008中国城市住宅与房地产业发展高峰论坛暨责任地产·科技建筑年度盘点”于2008年12月21日在人民大会堂隆重举行。
包括全国人大前副委员长成思危、住房和城乡建设部总工程师王铁宏、中国房地产业协会会长宋春华和陶氏化学在内的获奖企业悉数到场。
陶氏化学凭借其深厚的品牌号召力和优良的建筑节能解决方案，独揽“2008国际建筑节能典范品牌企业”和“2008中国建筑节能减排典范企业(墙体保温)”两大奖项。
XPS外墙外保温系统，采用聚苯乙烯挤塑板（XPS）为保温材料，用聚合物改性粘结剂粘结，并用塑料膨胀螺栓辅助加强锚固，外层用聚合物改性抹面砂浆，并粘贴耐碱玻璃纤维网格布做加强层1、施工条件：（1）环境要求：施工现场的环境温度和基层墙体表面温度在施工及施工后24小时内不（2）得低于5度，（3）风力不（4）得大于5级，（5）基层墙面干燥，（6）阴雨天不（7）能施工；（8）工序要求：外墙施工没有交叉作业，（9）外脚手架搭设完毕。
（10）洁净度要求：基层墙面必须彻底清除表面的浮灰、污渍（11）、脱模剂、空鼓、突出物及风化物等影响粘结强度的异物。
（12）平整度、垂直度要求：以2米的靠尺检查，（13）最大偏差应小于4mm；超差部位应修补（费用另行协商）。
2、施工流程：3、施工方案：：（1）基层处理：按要求处理基层达到上述要求：（2）平整度、垂直度修正：根据上道工序设置的垂直控制线，（3）以线坠、2米靠尺分层、分段查找混凝土墙面的平整和垂直度，（4）以最小修补量为原则确定超差的部位，（5）并及时通知总包方修正；（6）安装挤塑板：调制聚合物改性粘结剂；见使用说明书，（7）粘结剂应随用随调，（8）新调制的粘结剂应置5分钟后使用，（9）一次调制的粘结剂应在2小时内使用完毕；粘结方法采用环法粘结，（10）用抹刀将粘接材料粘贴涂抹在挤塑板上，（11）涂好后立即将挤塑板贴在墙面上，（12）动作要快，（13）防止粘结剂结皮失去粘性；粘贴好挤塑板后应用2米靠尺均匀压平，（14）板间紧密结合，（15）及时清理挤出的粘结剂；上下两排挤塑板应竖向错位粘贴；在门窗洞口及拐角处应事先排尺，（16）保证竖向错位的拐角顺直、垂直；脚手眼处预留200X200mm尺寸作后修补；（17）安装固定件；待挤塑板粘贴完毕36小时后，（18）即可安装固定件；采用塑料膨胀锚螺栓同（19）基层锚定即可达进一步可靠连接，（20）固定件具体安装数量；7层以下采用4个/平方米，（21）锚固深度≮50+5mm；门窗洞口、阳角边缘应加固处理，（22）水平、垂直间距≮500mm，（23）距基层边缘≮60mm;（24）填缝：以15～20 mm厚，（25）等逢宽的同（26）等材料填堵分格缝；挤塑板接缝不（27）平整处应用粗砂纸打磨，（28）打磨动作应做轻柔的圆周运动（29）抹聚合物改性抹面砂浆：配置聚合物砂浆要求同（30）（4），（31）将聚合物抹面砂浆均匀地抹在挤塑板上，（32）厚度约1.5-2.0mm;（33）埋贴网格布：将大面网格布沿水平方向绷平，（34）并将弯曲的一面朝里，（35）用抹子由中间向上、下两边将网格布抹平，（36）使其紧贴底层聚合物砂浆；网格布左右搭接宽≮100 mm，（37）上下搭接≮80 mm，（38）局部搭接处可用聚合物砂浆修补，（39）但不（40）得出现网格布皱摺、空鼓、翘起；门窗洞口、阴阳角及特殊部位的连接见节点详图；脚手眼处加长预留200X200 mm网格布作后修补；（41）抹面层聚合物砂浆二道：特网格布埋贴完毕，（42）第一道聚合物面层砂浆不（43）粘手时抹二道聚合物面层砂浆，（44）抹灰厚度以盖住网格布为准，（45）不（46）得出现网眼，同（47）时确保表面的平整性，（48）约1.0-1.5 mm厚度左右，（49）最终聚合物改性面层砂浆保护层的总厚度达到3 mm左右；（50）补洞及修理：根据洞口的形状现加工一块同（51）洞口相同（52）的XPS板，（53）根据该处砂浆厚度在XPS板面布满聚合物砂浆，（54）填入洞口，（55）填堵后应使面层平整，（56）必要时可打磨；修补后粘贴网格布抹表面聚合物砂浆，（57）要求同（58）前；三、文明施工：现场施工人员严格按照文明施工准则进行操作，保证做到工完场清，不同材料分类固定存放；施工过程中根据当天施工内容合理利用施工场地，工具材料不乱扔乱放；尊重和服从业主、监理和总包方的现场监督和指导。
XPS外墙外保温系统，采用聚苯乙烯挤塑板（XPS）为保温材料，用聚合物改性粘结剂粘结，并用塑料膨胀螺栓辅助加强锚固，外层用聚合物改性抹面砂浆，并粘贴耐碱玻璃纤维网格布做加强层1、施工条件：（1）环境要求：施工现场的环境温度和基层墙体表面温度在施工及施工后24 小时内不（2）得低于5度，（3）风力不（4）得大于5级，（5）基层墙面干燥，（6）阴雨天不（7）能施工；（8）工序要求：外墙施工没有交叉作业，（9）外脚手架搭设完毕。
（10）洁净度要求：基层墙面必须彻底清除表面的浮灰、污渍（11）、脱模剂、空鼓、突出物及风化物等影响粘结强度的异物。
（12）平整度、垂直度要求：以2米的靠尺检查，（13）最大偏差应小于4mm ；超差部位应修补（费用另行协商）。
2、施工流程：3、施工方木：：（1）基层处理：按要求处理基层达到上述要求：（2）平整度、垂直度修正：根据上道工序设置的垂直控制线，（3）以线坠、2米靠尺分层、分段查找混凝土墙面的平整和垂直度，（4）以最小修补量为原则确定超差的部位，（5）并及时通知总包方修正；（6）安装挤塑板：调制聚合物改性粘结剂；见使用说明书，（7）粘结剂应随用随调，（8）新调制的粘结剂应置5分钟后使用，（9）一次调制的粘结剂应在2小时内使用完毕；粘结方法采用环法粘结，（10）用抹刀将粘接材料粘贴涂抹在挤塑板上，（11）涂好后立即将挤塑板贴在墙面上，（12）动作要快，（13）防止粘结剂结皮失去粘性；粘贴好挤塑板后应用2米靠尺均匀压平，（14）板间紧密结合，（15）及时清理挤出的粘结剂；上下两排挤塑板应竖向错位粘贴；在门窗洞口及拐角处应事先排尺，（16）保证竖向错位的拐角顺直、垂直；脚手眼处预留200X200mm尺寸作后修补；（17）安装固定件；待挤塑板粘贴完毕36小时后，（18）即可安装固定件；采用塑料膨胀锚螺栓同（19）基层锚定即可达进一步可靠连接，（20）固定件具体安装数量；7层以下采用4个/平方米，（21）锚固深度玄50+5mm ;门窗洞口、阳角边缘应加固处理，（22）水平、垂直间距玄500mm，（23）距基层边缘玄60mm;（24）填缝：以15〜20 mm厚，（25）等逢宽的同（26）等材料填堵分格缝；挤塑板接缝不（27）平整处应用粗砂纸打磨，（28）打磨动作应做轻柔的圆周运动（29）抹聚合物改性抹面砂浆：配置聚合物砂浆要求同（30）（4），（31）将聚合物抹面砂浆均匀地抹在挤塑板上，（32）厚度约1.5-2.0mm;（33）埋贴网格布：将大面网格布沿水平方向绷平，（34）并将弯曲的一面朝里，（35）用抹子由中间向上、下两边将网格布抹平，（36）使其紧贴底层聚合物砂浆；网格布左右搭接宽玄100 mm，（37）上下搭接玄80 mm，（38）局部搭接处可用聚合物砂浆修补，（39）但不（40）得出现网格布皱摺、空鼓、翘起；门窗洞口、阴阳角及特殊部位的连接见节点详图；脚手眼处加长预留200X200 mm网格布作后修补；（41）抹面层聚合物砂浆二道：特网格布埋贴完毕，（42）第一道聚合物面层砂浆不（43）粘手时抹二道聚合物面层砂浆，（44）抹灰厚度以盖住网格布为准，（45）不（46）得出现网眼，同（47）时确保表面的平整性，（48）约1.0-1.5 mm厚度左右，（49）最终聚合物改性面层砂浆保护层的总厚度达到3 mm左右；（50）补洞及修理：根据洞口的形状现加工一块同（51）洞口相同（52）的XPS 板，（53）根据该处砂浆厚度在XPS板面布满聚合物砂浆，（54）填入洞口，（55）填堵后应使面层平整，（56）必要时可打磨；修补后粘贴网格布抹表面聚合物砂浆，（57）要求同（58）前；三、文明施工：现场施工人员严格按照文明施工准则进行操作，保证做到工完场清，不同材料分类固定存放；施工过程中根据当天施工内容合理利用施工场地，工具材料不乱扔乱放；尊重和服从业主、监理和总包方的现场监督和指导。
四、安全施工：由于工程为高空外墙施工，施工过程中必须特别注意安全施工；为此公司排专人负责安全施工。
（65）配备（66）防护工具：施工人员进场必须佩带安全帽，（67）上架人员必须配备（68）安全带，（69）正确扣在可靠的固定物上；（70）遇到5级以上风天气条件，（71）严禁高空室外作业；（72）施工用电安全：施工用电必须遵守安全用电规章制度，（73）按指（74）定配电柜专人接线操作，（75）非电工严禁操作；（76）施工人员进场前进行安全培训，（77）合格后方可上岗；（78）执行安全一票否决制，（79）违反安全规定者责任自负；五、施工组织：根据现场实际情况：采用流水作业，自上而下合理安排施工人员。
六、现场协调、配合：为确保施工顺利进行，施工方、业主和监理单位要相互配合、支持，业主提供以下施工条件：（80）业主提供材料存放场所；（81）提供垂直运输的机械；（82）提供水、电使用的便利；（83）提供外脚手架的使用；（84）施工中遇到其它问题，（85）施工方与业主和监理协商解决。
外墙保温交底内容：一、施工准备1主要机具：搅拌机、拌和机、手动打磨机、电阻丝切割器、吊篮、灰桶、锯齿抹刀等。
2、主要材料：(1)、水泥：采用425#水泥，必须有出厂合格证，，复试合格报告单。
(2)、砂：中(细)砂。
含泥量不得大于5%且无泥块、杂质等。
(3)、水泥伴侣：乳白色粘稠液体，检查生产批号，保质期、合格证等。
(4)、专用粘合剂：颗粒质糊状物品，检验生产批号、保质期、合格证。
(5)、苯板：外观应平整，无缺陷。
允许偏差：长度800 ± 1,宽度600 ± 1,厚度50± 0.5 , 直角偏差w 0.2%，平整度1，并检查产品出厂检验合格报告。
(6)、网格布的入场检查，应有出厂合格证。
3、作业条件：(1)、墙体材质检查，参考《砌体工程施工及验收规范》(GB50203-98)进行检测合格才能使用。
(2)、做好施工操作用具准备工作，包括脚手架、脚手板铺设，施工前工具准备到位，工具的完好性与设备的测试，安全验收，水、电接线到位，预埋件、管件等预留件尽量避免粘合腻子。
(3)、铲除外墙面浮浆，去除墙面油污，清水冲洗墙面，晾干。
(4)、各墙体阴阳脚部位挂线，检查墙面垂直平整度，每隔2m贴灰饼，用1 : 2.5水泥砂浆，将外墙穿墙螺栓孔堵严实。
二、工艺流程：1、外墙面抹灰(1)、墙面界面处理：拌合水泥伴侣与水(重量比=1：4)在外墙面均匀滚涂一遍，要求无漏涂，干燥1小时(25 C)即可进行下道工序施工约50g/m2。
(2)、拌合抹灰砂浆，分层(每层7~9mm厚度)抹灰找平，二层灰应在首层灰、水泥初凝后进行，抹灰砂浆重量比：将1份水泥伴侣加入5份的水搅拌均匀，再加入到25份的水泥及75份的中(细)砂拌合均匀，稠度以不流挂为宜。
(3)、抹灰层终凝后，开始洒水养护，切勿用水冲刷，在此期间严禁碰撞，朝阳面或气温高，空气干时，尤其应注意养护。
(4)、抹灰层施工完毕，待抹灰层干燥完全后，在进行下一道工序。
2、保温层的铺装(1)、表面检查，墙体含水检查。
(2)、底粘合腻子施工之前，在墙面挂水平线确定苯板模板数。
(3)、EPS板的切割：采用0.3mm的电阻丝，约1.1米长，以w 36V的电压，进行热切割，依据墙体的实际尺寸切割不大于600*800的EPS备用。
反包加强网宽度为不小于20cm+苯板厚度，长度可取耐碱玻璃纤维网的幅宽。
(4)、底粘合腻子的拌合：将1份保温墙体专用粘合剂加入1/2份重量比，用电动搅拌机充分搅拌均匀，再加入2〜3份425#水泥搅拌成适当粘度的粘合腻子，调整粘度以不流挂，易于施工为宜。
(5)、底粘合腻子的抹涂：以锯齿抹刀将拌好的粘合腻子均匀抹涂在清理完毕的水泥质底材上(必要时喷水)，刮出波浪纹，厚度为5〜8mm。
粘合腻子使用要点：抹刀倾角应尽量保持一致，以求粘合腻子均匀铺底，在确保各部位粘结的情况下，以节约材料为宜。
(6)、反包加强网铺设：沿边缘将加强网拉直，以100mm宽度铺在粘合腻子上，加强网要拉直，以免打折，影响平整度。
(7)、EPS板背胶：保温层粘结的一面要事先抹粘合腻子，粘贴面一侧周边均布，2mm厚,50mm宽的粘合腻子，并在中间粘接圆点(直径100mm左右，粘接圆点间距200mm左右) 以使达到更好的粘结。
(8)、EPS板的粘贴：将EPS板沿基线铺装，用力将EPS板压在粘结腻子上，使每个部位都有均匀的粘着机会，确保粘着，避免出现不良或剥落现象。
EPS板推荐由下往上，由左往右逐层粘贴，同时注意保温板之间缝隙最大小于2mm，垂直偏差不应小于2mm,板面平整度不应大于2mm，铺装时应注意，横向水平，竖向错缝。
错缝宽度大于100mm。
(9)、EPS板压平：首先以抹刀用力压平，后以2~3米的靠板压平。
注意：粘贴EPS板时应按同类规格整幅施工，当遇到埋件时，应用整幅板套割吻合，不应用非整幅板拼凑。
1、保护层施工：保护层施工时一般在EPS板粘贴24小时后进行，可采用“一布二胶”工艺。
(1)、裁剪加强网，依据现场情况裁剪加强网。
(2)、拌合粘合腻子：同底粘合腻子的拌合。
(3)、打磨：24小时后，用专业打磨工具将苯板翘突部分打磨平整，消除灰尘。
(4)、涂刮铺面腻子：以平板抹刀将粘结腻子均匀铺于EPS板表面，厚度为1~1.5mm, E PS 板外表面满涂粘结腻子，按先上后下或先下后上的原则涂刷，涂布宽度应大于加强网幅宽。
(5)、加强网铺设：将预埋的反包加强网外露部分翻到苯板面上，包裹保温层边缘，用抹刀压入粘结腻子层，将裁剪好的加强网展开，拉紧经纬向，用抹刀压入粘结腻子层。
(6)、涂刮粘合腻子：加强网压入后涂满外层粘合腻子，厚度2~3.5mm左右，此为“一布二胶”工艺，总厚度约为3~5mm。
“二布三胶”工艺应再铺一层加强网并外涂粘合腻子，厚度约为5~7mm，施工方法同前。
专业粘合剂用量在“一布二胶”中约为1Kg，“二布三胶”中约为1.5Kg。
(7)、养护：铺面腻子终凝后喷水养护48~72小时，在此期间严禁撞击、振动。
4、注意事项：(1).粘结加强网时，严禁出现纤维松弛、错位、倾斜、外鼓、皱褶等现象，网格布水平搭接宽度不小于70mm，垂直搭接宽度不小于50mm。
(2).最外层铺面腻子刮涂后，表面应平整，严禁加强网外露，不得有砂眼、显影、抹纹、接卡等。
（3）.对于墙体的阳角部位，两侧应增加一道加强网，两侧加强网应不小于200mm。
其它特殊部位，如：檐口、门窗口、伸缩缝等的处理，请参照《施工图集》。
（4）.铺面腻子的养护，在终凝前严禁冲水，终凝后应及时喷水养护48~72小时，在此期间严禁撞击、振动。
三、安全文明施工（1）、在脚手架上堆放材料应整齐稳固，不得影响施工人员操作和行走，严禁超载堆放物品，收工前应清理干净架面，严禁自架上向架下抛掷材料、物品、工具、垃圾等。
