CANPURE EDI 技术手册(新)

格式：pdf
大小：1.29 MB
文档页数：36

下载文档原格式

恩临公司EDI操作运行手册XL400

ELEDI超纯水一体机操作运行手册恩临科技恩临科技保留任何时间修改该产品技术规格的权利，如有修改，恕不另行通知。

详情访问EDI专业服务网站说明感谢您成为恩临科技产品的用户! 在使用前请详细阅读本手册及模块相关电子文件, 并始终遵守本手册及模块相关电子文件有关规定.请保存此书以备日后参考.恩临科技保留不断改进产品的权利,如有变动恕不另行通知.ELXL400-1的ELEDI 纯水处理系统Electropure EDI概述采用Electropure公司的专利产品--电去离子设备（EDI设备）可以满足日益增长的对高纯水的需求。

Electropure从前的HOH水技术公司，在20世纪80年代一直是EDI技术的带头人。

发布于1984年的O’Hare 专利奠定了EDI技术的基础。

EDI工艺系统代替传统的DI混合树脂床来制造去离子水。

与DI树脂不同的是，EDI 在更换树脂床或使用化学试剂进行树脂再生时并不需要关闭系统。

正因为如此，EDI 具有：水质不稳定因素减少到最少最少的运行成本EDI主要是从与反渗透（RO）及其它纯化设备处理过的水中去除离子。

我们的高质量模块可以连续产生高达18.2MΩ.cm的超纯水。

EDI可以连续运行或者间歇运行。

比传统离子交换DI优越之处EDI不需要酸碱化学试剂用于再生（就像离子交换系统DI的树脂再生）EDI再生时不需要关闭设备Electropure EDI模块在市场上每单位流量中最小、最轻，因此EDI趋于紧凑产品水水质稳定一致所需能源少资金的使用经济—节约了运行费用电去离子（EDI）工艺Electropure EDI的设计包括了两个成熟的水净化技术—电渗析和离子交换树脂除盐。

通过这种革命性的技术，用较低的能源成本就能去除溶解盐，而且不需要化学再生；它能产生好几个兆欧（MΩ·cm）电阻率的高质量纯水，且能够连续稳定大流量的生产。

Electropure EDI通过一个电势迫使离子从进水流中分离出来，再进入与进水流毗连的水流中。

EDI技术介绍

阴树脂
阴极
阳树脂
阳膜
阳膜
有机物造成树脂性能衰减
1）EDI性能衰减几乎全部是由于阴树脂性能下降引起。很多系统的 EDI在1－2年内就难以为继，尽管供应商声称可以保障3年或者5年，但实际情况并非如此。该现象在单级反渗透后比较普遍，而在二级RO后也有发生；
2）EDI最初在电子超纯水系统中应用时，水量较小、水箱、管道均采用洁净材料，且流程中多处使用紫外杀菌，因此这种情况不突出。但在电厂使用中，行业特点使得这些控制有机物和微生物的措施均难以实施，这给系统带来隐患。 3）一旦EDI性能发生不可逆的衰减，简单更换树脂就能恢复。而化学清洗等努力被证明是无效的。如果整个膜块更换，对于产品供应商和工程公司来说都是无法承受的。
EDI 的优点—— 与混床的比较
以100t/hr产水量计
系统流程及流量平衡
节约除盐水自耗！
RO –DI 流程
Q=100m3/h
预处理
Q=142 m3/h
RO
Q=106 m3/h
混床
Q= 6 m3/h
RO – OMEXELLTM EDI 流程
Q=100m3/h
预处理 RO EDI
Q=135
m3/h
edi的工作原理点击观看动画弱电解质的脱除连续运行无需酸碱omexelltmedi纯水制备流程uma过滤对象过滤对象分子量00011000110001100010104101051001000106107100200500020000100000500000金属离子蔗糖去除方法去除方法乳化油病毒胶体硅细菌灰尘碳黑颜料色素酵母沙粒花粉反渗透超滤微滤一般过滤过滤谱图腐殖酸醇酚芳烃edimbr阳阴床混床纯水传统工艺消耗大量酸碱污染环境消耗大量酸碱污染环境反渗透纯水现代工艺仍需酸碱消耗污染环境仍需酸碱消耗污染环境原水预处理反渗透edi纯水最新工艺无需酸碱污染环境纯水最新工艺无需酸碱污染环境原水预处理原水预处理混床纯水制备工艺的演变edi的工作原理?纯水中盐离子在树脂中的迁移速率比水中高23个数量级?树脂的存在加速了离子迁移改善了膜面的极化现象?离子迁移水电解树脂再生同时发生通过edi能够获得高达18m?

坎普尔外压超滤膜技术及案例分析ppt课件

高抗氧化性
坎普尔PVDF外压超滤膜结晶度高，可耐受较高浓度的氧化剂，因而可获得更彻底的清洗效果，寿命更持久。
2.4 防断丝技术
软胶根部保护（专利技术）
坎普尔首创了膜组件的软胶浇筑专利技术，实现了膜丝根部与环氧树脂浇筑层的柔性连接，杜绝了膜丝根部断裂的隐患。
高强度
坎普尔外压超滤膜丝强度为10MPa。
4
科式
PS
5
GE
6 旭化成
7 西门子
8 海德能
PES
9
三菱
10 久保田
11
东丽
12 北京赛诺
外压
PVDF
PVDF
PVDF PVDF PVDF PVDF
PVDF PVDF PVDF
坎普尔专利已授权
序号
专利号码
11 200720153934.4
12 200720155208.6
名称逆流式电除盐装置一种垂柳式中空纤维膜或毛细管膜过滤器
授权日期 2008/3/19 2008/6/4
13 200720154983.X
内支撑毛细管过滤膜
2008/6/4
14 200820000577.2 气提垂柳式中空纤维膜或毛细管膜过滤器
申请日 2012/3/2 2012/3/20
201210073610.5 2012/3/20
201220680955.2 2012/12/12
201210532178.1 2012/12/12
201210532170.5 201310102951.5 201210071438.X
2012/12/12 2013/3/28 2112/3/19
束集成帘式膜过滤器
2010/5/19

纯化水制备系统工艺流程

分系统
1、材质：AISI316L不锈钢； 2、管道坡度：5%； 3、阀门：3D要求，避免死角；
1、储罐分类：立式和卧式；优选立式。 2、储罐周转或循环周转：储罐容积与输送泵的流量比。 3、纯化水储存温度位置在18~20℃，超过25℃系统微生物容易滋生。 4、呼吸器：定期灭菌和完整性测试 5、液位传感器：静压式、电容式（目前常用）、差压式 6、喷淋器：固定式和旋转式。 7、监测项目：回水TOC、回水电导率、回水流速（≥0.9m/s）、回水温度、液位、储罐温度、回水压力 8、扬程泵：内表面316L不锈钢泵，Ra＜0.5um；自排尽功能。
1、目的：脱盐，除去大量细菌、内毒素、胶体和有机大分子。 2、RO膜：中空纤维式、卷式、板框式和管式。常用卷式。 3、RO膜材质：醋酸纤维膜和芳香聚酰胺类。 4、RO清洗：标准化后产水量下降10~15%，标准化后产水水质下降10~15%，或者给水与浓水间的压降增加10~15%。 5、根据水质（结垢性质）选用清洗剂。 6、脱盐率＞95%； 7、监测：电导率（≤15us/cm）
浊度：1L水中含有1mgSiO2所构成的浊度为一个标准浊度单位。 SDI：水中颗粒、胶体和其他能阻塞各种水净化设备的物体含量。
4、处理：以3~10倍设计流速反冲洗30min。
换热器（巴氏消
毒）
1、目的：通过树脂中Na+来交换钙、镁离子而降低水的硬度，防止钙镁离子在RO膜表面结垢； 2、软化器出水硬度：＜1.5mg/L； 3、再生：NaCl，重新交换钙、镁离子。
4.1巴氏消毒80~85℃热水循环1h。
4.2 H2O2消毒浓度为0.15%，消毒1h。
5、反冲洗。
多介质过滤器（机械过滤器）
活性炭过滤
余氯

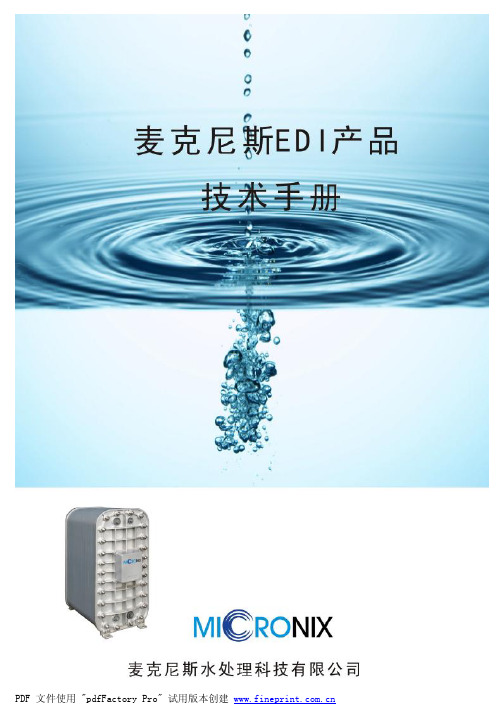

麦克尼斯EDI产品技术手册(修改A)

11
PDF 文件使用 "pdfFactory Pro" 试用版本创建
3.2.1、EDI 进水预处理系统
目前围绕应用 EDI 系统的预处理解决方案层出不穷，下面是目前常规的一些系统处理方案。
1、二级 RO 工艺（主要组成）
城市自来水→水箱→原水泵→多介质过滤器→活性炭过滤器→水箱→原水泵
公司秉承“研究发展、开发创新”的企业精神和“追求百分之百客户满意度”的服务方针，于 2003 年通过了 ISO9001：2000 质量体系认证，使公司的管理及作业品质更上了一个新的台阶。
麦克尼斯公司自成立以来，始终坚持科技化、专业化的发展战略，致力于 EDI 产品的技术创新和品质提升。公司拥有一流的研发，生产和技术服务团队，竭诚为您提供
又在单元两端设置阴/阳电极。在直流电的推动下，通过淡水室水流中的阴阳在淡水室中去除。如下图:
7
PDF 文件使用 "pdfFactory Pro" 试用版本创建
电场使进水中的水分子在离子交换树脂界面离解成 H＋及 OH－，并不断地再生淡水室中阴阳离子交换树脂。离子交换树脂中的阴阳离子在再生过程中受到相应电极的吸引，透过阳、阴离子交换树脂向所对应膜的方向迁移。当这些离子透过交换膜进入浓室后， H＋和 OH－重新结合成水。这种 H＋和 OH－的产生、湮灭及阴阳离子迁移正是树脂得以实现连续再生的机理。
→微过滤器→一级 RO 高压泵→一级 RO→二级 RO 高压泵→二级 RO→水箱
2.3、麦克尼斯 EDI 膜块的命名及编号规则
MICRONIX TM 是麦克尼斯水处理科技有限公司登记注册的使用商标，其编号规则如下：
MX - 200
EDI 膜块产水能力 m3/h MICRONIX 字母缩写代号

北京坎贝尔Canpure EDI用户手册

为避免浓水中离子过度积累，需要排放少量浓水，排放掉的浓水由进水补充。
控制浓水的电导率在50到600S/cm之间。
3.4
进水电导率低时，坎贝尔™EDI模块的电流较小，这样会影响产品水水质。这时可以选择加盐装置，来提高浓水电导率。
加盐装置一般包括计量泵、盐箱和低液位开关。
计量泵最好由PLC控制自动运行，当浓水循环泵启动并且浓水电导率低于设定值时计量泵开始工作。
氯和臭氧会氧化离子交换树脂和离子交换膜，引起EDI组件功能减低。氧化还会使TOC含量明显增加，污染离子交换树脂和膜，降低离子迁移速度。另外，氧化作用使得树脂破裂,通过组件的压力损失将增加。
铁和其它的变价金属离子可对树脂氧化起催化作用，永久地降低树脂和膜的性能。
硬度能在反渗透和EDI单元中引起结垢。结垢一般在浓水室膜的表面发生，该处pH值较高。此时，浓水入水和出水间的压力差增加，电流量降低。坎贝尔™组件设计采取了避免结垢的措施。不过，使入水硬度降到最小将会延长清洗周期并且提高EDI系统水的利用率。
在每个组件建议的电压范围内，最佳电压取决于给水电导率和水的回收率。给水中较多的离子迁移流量和较高的水回收率使得离子在浓水室中高度浓缩，这将降低膜堆的电阻，从而使最佳电压降低。
4.1.3
运行条件改变后，组件将需要运行8－24个小时才能达到稳定状态。稳定状态是指进出组件的离子达到物料平衡。
如果电压降低或给水离子浓度增加，树脂将会吸收多余的离子。在这种状态下，离开组件的离子数将小于进入组件的离子数。最后达到新的稳定状态时离子迁移速率和给水离子相协调。此时，离子交换树脂的工作前沿将向出水端移动。
一般城市水源中存在钠、钙、镁、氯化物、硝酸盐、碳酸氢盐等溶解物，这些化合物由带负电荷的阴离子和带正电荷的阳离子组成。通过反渗透（RO）的处理，98%以上的离子可以被去除。RO纯水（EDI给水）电阻率的一般范围是0.05-0.25MΩ·cm，即电导率的范围为20-4μS/cm。根据应用的情况，去离子水电阻率的范围一般为1-18.2MΩ·cm。另外，原水中也可能包括其它微量元素、溶解的气体（例如CO2）和一些弱电解质（例如硼，二氧化硅），这些杂质在工业除盐水中也必须被除掉。但是反渗透过程对于这些杂质的清除效果较差。

电源使用说明书

EDI直流稳流电源使用说明书Canpure TM使用前注意事项1本机器设备必须在安全使用条件下工作2欲使用本设备必须事先熟读并了解使用手册相关章节。

3严禁各种违反本手册之要求的错误操作。

4设备安装、操作、保养、维修等都应该经由专业人士来进行。

目录1 产品基本性能 (1)2 产品规格与匹配选型 (3)3 技术参数 (4)4 使用条件 (5)5 面板说明 (6)6 设备安装 (7)7 操作说明 (12)8 维护与注意事项 (13)9 故障判断 (14)10 设备成套性 (15)11 售后服务··········································151 产品基本性能CANPURE直流电源是一种专为EDI模块设计的高频开关电源，高频开关电源无论在功率因数、转换效率、功率密度、可靠性、供电质量、体积重量、价格竞争力等方面，已经全面优于传统的可控硅电源。

针对EDI对直流电源的特殊要求，CANPURE电源具备以下性能：恒流性能在EDI模块的脱盐过程中，要求电源在模块运行条件产生变化时，仍可向模块提供稳定的电流。

输出闭环控制以电流反馈为准，即采取恒流运行方式。

在电网参数和模块参数发生变化时，能自动跟踪其变化，保持电流恒定。

例如，当一台CA-350工作在200V时，由于某种原因使得模块电阻变大则电流欲减小，这时稳流回路使输出电压升高以保持输出电流不变。

但是对一台电源来说，输出电压是有限的，当输出电压升高到最高电压时，如果模块电阻再变大，由于已无升压空间，因而失去恒流功能。

EDI操作手册

EDI操作手册字体大小：大| 中| 小2006-07-06 22:02 - 阅读：1133 - 评论：0本系统由加拿大E-CELL公司引进，它采用EDI技术产生纯水，EDI是电化学过程，它既包括离子交换技术，也包括电渗析技术。

在EDI膜堆中填充的混合离子交换树脂不断的去除原水中的阴、阳离子，而通过膜堆的电流将持续再生混合离子交换树脂，这连续的再生过程使EDI系统既不需要停机也不需要传统的再生设备就能实现持续产生高质量的纯水.§2.3.2 EDI系统参数§2.3.2.1 进水指标进水指标序号项目单位指标1TEA（总阴离子含量）ppm<252电导率Us/cm<653PH值5-94总硬度ppm(以CaCO3计)<1.05SiO2ppm<0.56TOC ppm<0.57余氯ppm<0.058Fe，Mn，H2S ppm<0.019SDI（15min）<1.010油和脂类无11浊度NTU<1.012氧化剂无13色度APHA<5§2.3.2.2 操作参数操作参数项目参数范围1产水流量m3/h2浓水循环流量m3/h3极水流量L/H4浓水流量依靠回收率5原水温度10-38℃6进口压力PSI7进水和产水压差PSI8淡水和浓水压差PSI9回收率90或95%依靠回收率10电压VDC11电流amp§2.3.3 EDI系统的开机§2.3.3.1 概述EDI系统可能要求再生，由于EDI系统在运输过程中被注入15%的盐溶液用以抑制生物生长以及防冻保护然而盐却使离子交换树脂趋于饱和。

为了再生膜堆，当这个系统在标准条件下开机和操作，EDI系统产水应该排放，直到产水达到可以接受的水平，在再生期间，EDI系统产水质量将从底于1MΩ.cm到16MΩ.cm。

4）调节产水排放阀门使每个膜堆的流量为（M3/H）;调节浓水和极水排放流量1）调节浓水进口阀门到10-20%；2）确认浓水泵的进口阀门被打开；3）调节浓水泵出口阀门在25%的开度；4）关闭浓水旁路阀；5）确认浓水补充阀被打开；6）切换浓水泵开关到“HAND-手动”后并马上切换回“OFF-分”位置，（如果浓水泵没有运转，检查空开，交流接触器的断开开关是否处于“ON-合”的位置。

纯化水水机URS

纯化水制备系统用户需求User Requirement Specifications版次：A/0编号：(N-)URS-GC003生效日期：纯化水制备系统URS 起草审核批准1 简介 (2)1.1项目介绍 (2)1.2目的 (2)1.3文件概述 (2)1.4供应范围 (2)1.5项目标准 (2)1.6简写 (2)1.7参考书目 (3)2 总则 .................................................................................................................... (3)2.1设计依据 (3)2.2质量 (3)2.3产量 (4)2.4总体要求 (4)3 项目需求 ............................................................................................................... .53.1预处理单元 (5)3.2最终处理系统：反渗透+ED I (6)3.3仪器、仪表 (7)3.4纯化水控制系统 (8)3.5公用工程 (10)3.6安装 (10)3.7噪音水平 (10)4 质量控制 (11)5 维修保养 (11)6 验证和文件 (11)6.1验证 (11)6.2文件 (11)7 服务和培训 (13)8附录................................................................................... (14)1、简介1.1项目介绍该项目该项目使用的原料水为乐平市自来水公司供的市政饮用水。

纯化水主要用于生产用水、清洗用水和制备注射用水、纯蒸汽，要求最终产水质量稳定并且符合EP/USP/CP现行版本的纯化水质量标准。

1.2目的当前这个文件的目的是：供应商需要执行一系列的预先确定的、系统的工作，以使其设备供货、安装和服务满足本质量要求。

EDI操作和安装维护手册p

注意！ 1. 在操作和维护Canpure TM EDI 组件时必须始终遵守本使用手册中的有关规定 2. 必须完全理解本手册内容并经过相关技术培训才能使用Canpure TM EDI 组件 3. 对于不符合本手册要求所造成的损失，制造商不承担任何责任4. Canpure TM EDI 组件在使用期间出现异常现象，用户不得自行拆装，应立即通知售后服务商5. 我们保留不断改进产品的权利，如有变动恕不另行通知第1章EDI技术介绍1.1 EDI技术本质连续电除盐（EDI，Electro-deionization或CDI，Continuous Electrode ionization），是利用混和离子交换树脂吸附给水中的阴阳离子，同时这些被吸附的离子又在直流电压的作用下，分别透过阴阳离子交换膜而被去除的过程。

此过程离子交换树脂不需要用酸和碱再生。

这一新技术可以代替传统的离子交换( DI )装置生产超纯水。

1.2 EDI技术是水处理工业的革命与传统离子交换（DI）相比，EDI所具有的优点：l EDI无需化学再生,节省酸和碱l EDI可以连续运行l提供稳定的水质l操作管理方便，劳动强度小l运行费用低利用反渗透技术进行一次除盐，再用EDI技术进行二次除盐就可以彻底使纯水制造过程连续化避免使用酸碱再生。

因此，EDI技术给水处理技术带来了革命性的进步。

1.3 EDI的应用领域超纯水经常用于微电子工业、半导体工业、发电工业、制药行业和实验室。

EDI纯水也可以作为制药蒸馏水、食物和饮料生产用水、化工厂工艺用水，以及其它超纯水应用领域。

Canpure™ EDI组件单件流量范围从0.5m3/hr到3.6m3/hr。

每个组件都有一个推荐的流量范围。

组件并行排列可以产生一个几乎无限规模的系统。

根据给水和运行的条件，组件可生产出电阻率达5-18.2 MΩ·cm的纯水。

2第2章组件简介2.2 EDI的组件结构EDI主要由以下几个部分组成:（1）淡水室将离子交换树脂填充在阴、阳离子交换膜之间形成淡水单元。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

13
4.1 E D I 给水处理
13
4.2 E D I 系统流程
14
4.3 E D I 系统保护和控制
14
CP-S系列EDI产品技术手册 2010 版
目录
4.4 E D I 系统组成
14
第5章安装注意事项
16
5.1 安全
16
5.2 组件安装
16
60
3.2 运行电流及运行电压严重警告：当电流通过EDI组件时会产生热量，在EDI运行过程中必须用水流将热量全部带出。因此，当EDI组件淡水、浓水水流不畅或停止时，必须停止供电，否则将使EDI组件彻底烧坏。
3.2.1 供电直流电源是提供离子从淡水室进入浓水室的动力元件。在直流电源的作用下，局部电压梯度使得水解离为H+和OH-，并使这些离子迁移，由此实现组件中的树脂再生。组件运行的电压由组件内阻和最佳工作电流决定。 EDI直流电源的纹波系数应小于等于5%。
水室； 3)极水室在电极板与相邻离子交换膜中间添加树脂，形成极水室。一个组件中有正、负两个极水室； 4)绝缘板和压紧板； 5)电源及水路连接； Canpure Super EDI 在传统EDI技术的基础上，对组件的内部结构进行了革命性的创新，使得EDI的给水条件大大放宽，运行大大简化，运行费用大大降低。
注意！
1. 在操作和维护CanpureTM EDI组件时必须始终遵守本使用手册中的有关规定 2.必须完全理解本手册内容并经过相关技术培训才能使用CanpureTM EDI组件 3.对于不符合本手册要求所造成的损失，制造商不承担任何责任 4.CanpureTM EDI组件在使用期间出现异常现象，用户不得自行拆装，应立即通知售后服务商 5.我们保留不断改进产品的权利，如有变动恕不另行通知。
3.2.2 纯水质量与电流的关系组件在特定给水条件下，要获得最佳水质，都对应着一个最佳电流量。若实际运行电流低于此电流，产品水中离子不能被完全清除，部分离子被树脂吸附，短时间内产水水质较好，但由于没有足够的由水解离产生的H+和OH-使树脂再生，所以树脂终会被离子所饱和，当树脂失效后，产水水质便会大幅下降；若实际运行电流过多地高于此电流，多余的电流会引起离子极化现象，同样会使产品水的电阻率降低。传统EDI运行电流是有效电流的4～5倍才能保证产水的质量。Canpure Super EDI运行电流只需有效电流的1.5～2.0倍，运行电压也只需传统EDI 运行电压的约1/3，因此除盐所需电量(功率)仅约为传统EDI的1/10。再考虑到Canpure Super EDI无需浓水加盐和无需浓水循环泵这两方面的节约， Canpure Super EDI运行费用仅约为传统运行费用的1/20。
在给定直流电压的推动下，淡水室中吸附在离子交换树脂中的阴阳离子分别向正、负极迁移，并透过阴阳离子交换膜进入浓水室，同时给水中的离子被离子交换树脂吸附而占据因离子电迁移而留下的空位。在该过程中，离子的迁移和吸附是同时并连续发生的，给水中的离子通过离子交换膜这个“快速通道”进入到浓水室被连续去除而成为除盐水。
带负电荷的阴离子(例如OH-、Cl-)被正极(+)吸引而通过阴离子交换膜，进入到邻近的浓水室，这些离子在正极的吸引下继续向正极迁移，在迁移过程中遇到邻近的阳离子交换膜，而阳离子交换膜不允许阴离子通过，这些离子即被阻隔在浓水中；淡水中带正电的阳离子(例如Na+、H+) 以类似方式被阻隔在浓水室；透过阴阳膜的离子使得浓水室的水维持电中性。
1.2 EDI技术是水处理工业的革命与传统离子交换(DI)相比，EDI所具有的优点： 1)EDI无需化学再生，节省酸和碱 2)EDI可以连续运行 3)提供稳定的水质 4)操作管理方便，劳动强度小 5)运行费用低利用反渗透技术进行一次除盐，再用EDI技术进行二次除盐就可以彻底使纯水制造过程连续化，避免使用酸碱再生。因此，EDI技术给水处理技术带来了革命性的进步。
2.2 Canpure Super EDI组件的优势 Canpure Super EDI组件和其它EDI组件相比，有下列优势： 1)给水硬度可以高达10mg/L； 2)无需加盐，降低了运行费用； 3)无需浓水循环，简化系统、降低运行费用； 4)大大提高电流效率，节约用电。
CP-S系列EDI产品技术手册 2010 版
目录
目录
第1章 EDI技术介绍
1
1.1 E D I 技术本质
1
1.2 E D I 技术是水处理工业的革命
1
1.3 E D I 过程
1
1.4 E D I 的应用领域
3
第2章 Canpure Super EDI组件简介
4
2.1 C a n p u r e S u p e r E D I 的组件结构
CP-S系列EDI产品技术手册 2010 版
2
第1章 EDI技术介绍
离子浓度高因而其pH值较低。 EDI给水的预处理是EDI实现其最优性能和减少设备故障的首要条件。
给水里的污染物会对EDI除盐组件造成负面影响，这必然会增加维护量，并降低膜组件的使用寿命。
1.4 EDI的应用领域超纯水经常用于微电子工业、半导体工业、发电工业、制药行业和实验室。EDI纯水也可以作为制药蒸馏水、食物和饮料生产用水、化工厂工艺用水以及其它超纯水应用领域。 CanpureTM EDI组件单件流量范围从0.5m3/hr到3.5m3/hr，不同规格型号的EDI组件都有一个推荐的流量范围，将组件并行排列可以产生一个几乎无限规模的系统。根据限定的给水和运行条件操作，CanpureTM EDI组件可生产出电阻率达10～18.2MΩ•cm的纯水。
4
2.2 C a n p u r e S u p e r E D I 组件的优势
4
第3章运行条件
5
3.1 运行参数
5
3.2 运行电流及运行电压
5
3.3 给水要求
7
3.4 给水 T E A 与电导率
8
3.5 污染物对除盐效果的影响
5.3 组件方向
17
5.4 管件的连接
17
5.5 接地
17
5.6 电源连接和接线
17
5.7 隔板间距
18
第6章组件的清洗及维护
19
第7章系统运行操作
20
7.1 开机准备
20
7.2 组件启动
20
7.3 关机
21
第8章组件的故障处理
22
附录 1 浓水侧结垢酸清洗工艺
23
附录 2 淡水侧有机物污染的清洗
24
附录 3 E D I 组件的除菌清洁过程
25
附录 4 E D I 组件再生过程
26
附录 5 保修条款
27
附录 6 术语汇编
28
附录 7 E D I 系统测试 / 运行记录表
EDI组件中的离子交换树脂可以分为两部分，一部分称作工作树脂，另一部分称作抛光树脂。工作树脂承担着除去大部分离子的任务，而抛光树脂则承担着去除弱电解质的任务；工作树脂附近区域导电离子主要是强电解质，而抛光树脂附近区域导电离子主要是弱电解质和水解离产生的H+和 OH-离子。抛光树脂附近区域阴离子交换膜内部及其表面由于OH-离子浓度高因而其pH值较高，抛光树脂附近区域阳离子交换膜内部及其表面由于H+
EDI组件电流量和离子迁移量成正比。电流量由两部分组成，一部分源于被除去离子的迁移，另一部分源于水本身电离产生H+和OH-离子的迁移。
在EDI组件进水中的H+和OH-可以通过离子交换树脂迅速迁移进入浓水，随着淡水室流程的延长，淡水室越来越纯的水在电场的作用下会解离产生大量的H+和OH-。这些就地产生的H+和OH-对离子交换树脂有连续再生的作用，也是这些就地产生的H+和OH-离子来承载电荷，保证了淡水室出口附近的电流量。
4
第3章运行条件
第3章运行条件
3.1 运行参数 EDI组件运行结果取决于各种各样的运行条件，其中包括系统设计参数、给水质量、给水压力等。下表列出的是较为典型的运行条件。
型号
电压(VDC) 电流(ADC) 产品水流量(m3/h) 浓水流量(m3/h) 极水流量(L/h)
表3-1 CanpureTM EDI 主要型号与参数表
8
3.6 浓水系统
9
3.7 离子性质与运行参数的关系
9
3.8 温度与运行参数的关系
10
3.9 流量与运行参数的关系
11
3.10 浓 ( 极 ) 水出口管路
12
3.11 优化运行条件
12
第4章 2010 版
第1章 EDI技术介绍
二氧化硅)，这些杂质在工业除盐水中必须被除掉，但是反渗透过程对于这些杂质的清除效果较差。因此，EDI的作用就是通过除去电解质(包括弱电解质)的过程，将水的电阻率从0.05～1.0MΩ•cm提高到5～18MΩ•cm。
离子交换膜和离子交换树脂的工作原理相近，可以选择性地透过离子，其中阴离子交换膜只允许阴离子透过，不允许阳离子透过；而阳离子交换膜只允许阳离子透过，不允许阴离子透过。在一对阴阳离子交换膜之间充填混合离子交换树脂，就形成了一个EDI单元。阴阳离子交换膜之间由混合离子交换树脂占据的空间称为淡水室；将一定数量的EDI单元并列在一起，使阴离子交换膜和阳离子交换膜交替排列，相邻两个EDI单元的阴阳离子交换膜之间用隔板隔开或者添加特殊的离子交换树脂，其形成的空间被称为浓水室；其中靠近EDI组件两侧正负电极板的浓水室分别为正、负极水室。
