网带式隧道灭菌烘箱安全操作及保养规程1. 引言网带式隧道灭菌烘箱是一种常见的用于灭菌和烘干物品的机器设备。
为了确保操作人员的安全，并延长设备的使用寿命，有必要制定一份安全操作及保养规程。
本文档将详细介绍网带式隧道灭菌烘箱的安全操作步骤和日常保养指南。
2. 安全操作规程为了最大程度确保操作人员的安全，以下是网带式隧道灭菌烘箱的安全操作规程：2.1 穿戴个人防护装备在操作网带式隧道灭菌烘箱之前，操作人员应穿戴适当的个人防护装备，包括防护手套、安全眼镜和呼吸防护器具。
2.2 确保设备周围无障碍物在操作烘箱之前，操作人员应确保设备周围没有障碍物，以确保通风和安全操作。
2.3 正确操作控制面板烘箱的控制面板上通常会有各种按钮和控制开关，操作人员应熟悉各个功能按钮的使用方法，并遵循正确的操作顺序。
2.4 遵循操作步骤在进行灭菌和烘干操作时，操作人员应严格按照设备操作说明书中列出的步骤进行操作，确保正确的程序和参数设置。
2.5 避免接触高温表面和加热元件在操作烘箱时，特别是在高温状态下，操作人员应避免直接接触烘箱的高温表面和加热元件，以免造成烫伤。
2.6 使用适量且安全的物品在放入烘箱中的物品时，操作人员应确保物品的数量适量，不过载烘箱，并避免放入易燃、易爆或其他危险物品。
2.7 停止操作前的检查在结束操作前，操作人员应先停止烘箱运行，并确保设备已冷却后再打开设备门，避免高温对操作人员的伤害。
3. 设备保养规程为了延长网带式隧道灭菌烘箱的使用寿命，并保持其正常工作状态，以下是设备的日常保养规程：3.1 定期清洁设备定期清洁设备及其周围区域，特别是灭菌室内部的不锈钢网带和烘箱内壁，以确保设备的卫生和正常运行。
3.2 检查加热元件定期检查加热元件的工作状态，确保其正常工作。
如果发现异常，应及时联系维修人员进行检修或更换。
3.3 检查控制系统定期检查烘箱的控制系统，确保温度、时间和其他参数的准确性和稳定性。
如发现异常，应及时调整或修理。
3 4 5 6 7
1
2
8
9 10 11
一﹑面板介紹﹕
1﹑電源開關：控制隧道式烘乾線電源的通斷，使用前先打開此開關﹔停止使用後關閉﹐取出鑰
匙。
2﹑電源指示：燈亮的時候說明電源是打開的﹔反之者關閉。
3﹑運輸開關：控制運輸網帶的工作，把開關打到ON 後網帶開始運行，OFF 則關閉。
4﹑加熱開關一：啟動加熱開關後隧道式烘乾線前段進行加熱。
5﹑加熱開關二：啟動加熱開關後隧道式烘乾線後段進行加熱。
6﹑除濕開關： 打開除濕開關後除濕氣壓和風機工作去除產品上的水珠。
7﹑冷卻開關：打開冷卻開關後冷卻風機工作對出口處產品進行降溫。
8﹑控制指示：燈亮的時候說明對應的功能是打開的。
9﹑溫控器一：對隧道式烘乾線前段加熱溫度進行調節﹐顯示為前段實際溫度。
10﹑溫控器二：對隧道式烘乾線後段加熱溫度進行調節﹐顯示為後段實際溫度。
11﹑運輸調速：控制運輸網帶的傳輸速度﹐順時針方向為加快速度,逆時針為減速﹔通常調速範
圍為12到18。
二﹑操作步驟﹕
1﹑打開電源開關，電源指示燈亮。
2﹑打開加熱開關一和二，根據所烘烤產品條件設置溫控器溫度(140℃±10℃)﹕溫度調整按溫控
器上的SET 鍵 → 設置溫度閃爍→ 用溫控器上的向左 鍵“ ”鍵移動游標至個位﹑十。

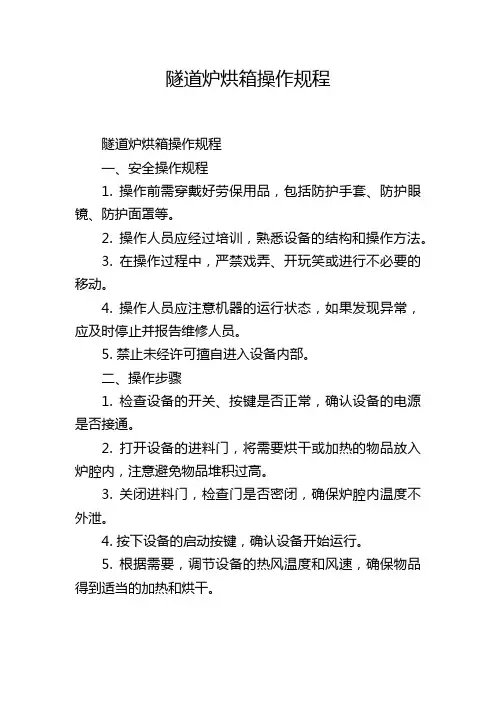

隧道炉烘箱操作规程隧道炉烘箱操作规程一、安全操作规程1. 操作前需穿戴好劳保用品，包括防护手套、防护眼镜、防护面罩等。
2. 操作人员应经过培训，熟悉设备的结构和操作方法。
3. 在操作过程中，严禁戏弄、开玩笑或进行不必要的移动。
4. 操作人员应注意机器的运行状态，如果发现异常，应及时停止并报告维修人员。
5. 禁止未经许可擅自进入设备内部。
二、操作步骤1. 检查设备的开关、按键是否正常，确认设备的电源是否接通。
2. 打开设备的进料门，将需要烘干或加热的物品放入炉腔内，注意避免物品堆积过高。
3. 关闭进料门，检查门是否密闭，确保炉腔内温度不外泄。
4. 按下设备的启动按键，确认设备开始运行。
5. 根据需要，调节设备的热风温度和风速，确保物品得到适当的加热和烘干。
6. 在运行过程中，设备不得长时间无人看管，操作人员应定期检查设备的运行状态和烘干效果。
7. 烘干完成后，按下设备的停止按键，断开设备的电源。
8. 打开设备的出料门，将烘干完成的物品取出，注意避免烫伤。
9. 清洁炉腔内的残渣和灰尘，保持设备的卫生整洁。
三、设备维护规程1. 定期检查设备的电源线和电气连接，确保无松动和短路情况。
2. 定期检查设备的传动部件和轴承，涂抹适量的润滑油。
3. 定期清洁设备的过滤器和加热元件，保持通风良好和加热效果。
4. 定期清理设备的炉腔内部，防止堆积物影响正常运行。
5. 如发现设备故障或异常情况，应及时停机并报告维修人员进行维修。
四、应急措施1. 如遇到设备故障或异常情况，应立即停机并断开电源。
2. 如发生火灾，应立即报警并采取适当的灭火措施，确保人员和设备的安全。
3. 如发生人员伤害事故，应立即停止操作，并进行紧急救助和报告相关部门。
以上就是隧道炉烘箱操作规程的相关内容，操作人员在实际操作中要严格遵守规程，确保设备的安全运行，保护人员的安全。
同时，设备的维护和清洁也是保证设备性能和使用寿命的重要措施。
高温灭菌隧道烘箱安全操作及保养规程随着食品行业的快速发展和不断提高人们对食品安全的重视程度，高温灭菌技术被广泛应用于食品工业中。
高温灭菌隧道烘箱是目前食品工业中主要应用高温灭菌技术的设备之一。
本文将详细说明高温灭菌隧道烘箱的安全操作规程和保养规程。
一、高温灭菌隧道烘箱安全操作规程1.1 前期准备在使用高温灭菌隧道烘箱之前，必须进行前期准备工作。
首先，需要检查烘箱的内部和外部环境是否符合要求，确保高温灭菌隧道烘箱的周围没有易燃物品和危险品。
其次，清理高温灭菌隧道烘箱内的污物和异物。
1.2 操作前的注意事项在操作高温灭菌隧道烘箱之前，必须仔细阅读操作手册，了解烘箱的操作和维护知识。
同时，安装和调整好隧道烘箱的附加设备，确保设备稳定性和高效性。
操作人员必须进行防护措施，佩戴好防护手套、防护眼镜等，确保操作人员的安全。
1.3 操作过程中的注意事项高温灭菌隧道烘箱是一种高温设备，因此在操作过程中要注意防止烫伤和热气中毒。
在操作高温灭菌隧道烘箱之前，需要预热隧道烘箱至操作温度，以保证热平衡。
在放入食品时需要注意切勿接触到高温的隧道烘箱内部和热风机。
1.4 操作结束后的注意事项操作结束后，需要将高温灭菌隧道烘箱进行冷却，并清理隧道烘箱内的残余物。
隧道烘箱需要彻底冷却并断电，确保设备停止工作之前不断电不停机，以避免设备变形和损坏。
在清洗和维护设备时，必须遵循操作规范，切勿随意拆卸和更改设备的内部结构。
二、高温灭菌隧道烘箱保养规程高温灭菌隧道烘箱的保养对于设备的长期运行和食品工业的生产效益起着至关重要的作用，必须遵循以下步骤。
2.1 日常保养每天使用前，需要对高温灭菌隧道烘箱进行清洁，防止异物和细菌滋生。
同时，对高温灭菌隧道烘箱进行卫生消毒，如发现运行过程中出现异常情况应及时报修和处理，确保设备安全运行。
2.2 定期保养定期进行高温灭菌隧道烘箱内部的检查和保养，包括检查各种传动机构、加热器、风道、压力表、水泵、阀门等设备及零部件的性能、磨损和疲劳情况，防止设备性能和质量的下降。
××公司SMP-QA001 V01 第1页共3页KSZ920/100型隧道式灭菌干燥机标准操作规程1 目的建立KSZ920/100型隧道式灭菌干燥机标准操作规程，使操作标准化、规范化。
2 适用范围本程序适用于KSZ920/100型隧道式灭菌干燥机。
3 定义和缩写×××4 职责生产技术部长、车间主任、岗位操作人员及QA监督员对本SOP的实施负责。
5 内容5.1开机前的准备检查主机电源是否正常。
检查各润滑点的润滑状况。
检查所有必须的安全装置是否有效。
5.2开机及停机5.2.1开机5.2.1.1合上电源闸刀开关。
5.2.1.2手动调整“电源开关”旋钮至“NO”位置，“电源指示”信号灯亮，电控柜风扇正常运转。
××公司 SMP-QA001 V01 第2页共3页5.2.1.3“温度控制”设定温度程序是：打开主菜单，首先触摸温度设定键，再按符号“Enter”键，选荧屏上显示的数由“1，2，3，…0”等数字来设定温度。
然后按“Enter”键确认即可。
如果设定温度为350℃，可输入“350”再按“Emter”键即已调整到位。
5.2.1.4轻触“日间工作”按钮，各层流风机开始运转。
“日间指示”按钮灯亮，同时“进口层流”，“热风层流”，“出口层流”各指示灯亦亮，加热管同时开始加温。
“温度控制”表上设定温度，会自动平衡，同时“温度记录”仪开始记录。
5.2.1.5查电加热管工作情况：转动“电流开关”观察“电流指示”表电流情况顺时针转动电流开关，三档为控制组均60A，如果没达到，说明电热管已坏，需重新更换。
5.2.1.6走瓶控制轻触走瓶控制“自动”键，网带启动，可与清洗机动作匹配，由洗瓶机清洗干净的空瓶每进入本机一个，可推动限位弹片一次，从而使光电接近开关接通，启动减速电机运转，输送网带载着容器移动。
当分装机处在正常工作状态时，容器瓶会不断被输出，分装机进瓶带从而松动，进瓶带的触头会前移使移动限位开关接通机而启动减速电机停止运转。

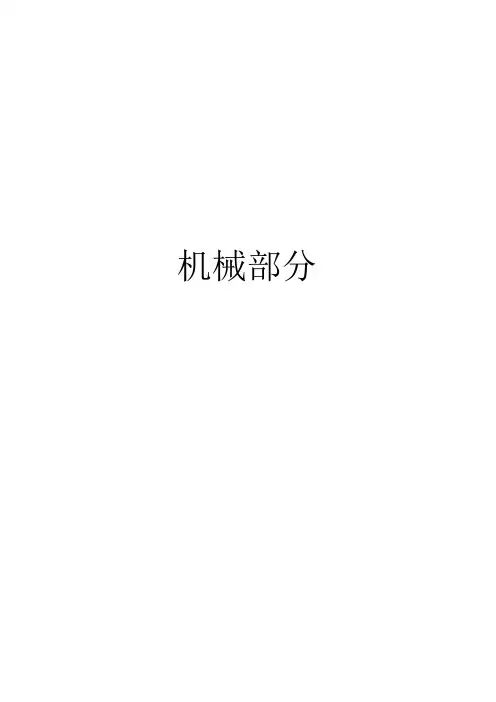

机械部分目录1.目录2.设备的名称和型号3.设备的外形及安装示意图4.设备的主要用途和适用范围5.设备的主要技术参数6.设备的工作原理及主要结构7.设备的吊运安装与调整8.设备的操作与使用9.设备的维护与保养10.设备的电器操作说明11.设备的一般故障排除2.设备的名称和型号Equipment Name and Model2.1名称：灭菌隧道Name: Sterilization Tunnel2.2型号：AL-D400Model: HM AL-D4003.设备的外形及安装示意图Equipment Outline and Installation Drawing4.设备的主要用途和适用范围Main Use and Applicable Scope of Equipment4.1主要用途Main use本机用于容器瓶的干燥，灭菌和冷却。
它利用层流原理和热空气高速消毒工艺，使容器在洁净度A级的密封隧道内完成干燥，灭菌，去热原和冷却的无菌生产工艺流程。
它可与洗瓶机，灌封机组成一条完整的洗，烘，灌，封自动生产线。
This machine is used for drying, sterilization and cooling of containers .It adopts LF principle and hot air high speed sterilization process, which can make the containers in the closed tunnel of Cleanliness Grade A complete the sterile production process of drying, sterilization, depyrogenation and cooling. This machine can form a complete compact line along with washing machine and filling and sealing machine for washing, drying, filing and sealing of containers.4.2适用范围Applicable scopeHM AL-D400型隧道式灭菌干燥机的隧道设计主要适合安瓿，口服液，抗生素瓶的干燥，灭菌处理。
机械部分目录1.目录2.设备的名称和型号3.设备的外形及安装示意图4.设备的主要用途和适用范围5.设备的主要技术参数6.设备的工作原理及主要结构7.设备的吊运安装与调整8.设备的操作与使用9.设备的维护与保养10.设备的电器操作说明11.设备的一般故障排除2.设备的名称和型号Equipment Name and Model2.1名称：灭菌隧道Name: Sterilization Tunnel2.2型号：AL-D400Model: HM AL-D4003.设备的外形及安装示意图Equipment Outline and Installation Drawing4.设备的主要用途和适用范围Main Use and Applicable Scope of Equipment4.1主要用途Main use本机用于容器瓶的干燥，灭菌和冷却。
它利用层流原理和热空气高速消毒工艺，使容器在洁净度A级的密封隧道内完成干燥，灭菌，去热原和冷却的无菌生产工艺流程。
它可与洗瓶机，灌封机组成一条完整的洗，烘，灌，封自动生产线。
This machine is used for drying, sterilization and cooling of containers .It adopts LF principle and hot air high speed sterilization process, which can make the containers in the closed tunnel of Cleanliness Grade A complete the sterile production process of drying, sterilization, depyrogenation and cooling. This machine can form a complete compact line along with washing machine and filling and sealing machine for washing, drying, filing and sealing of containers.4.2适用范围Applicable scopeHM AL-D400型隧道式灭菌干燥机的隧道设计主要适合安瓿，口服液，抗生素瓶的干燥，灭菌处理。
隧道式烘箱安全操作及保养规程一.前言本文档旨在规范隧道式烘箱的安全操作及保养，以确保该设备能够正常工作，减少事故发生，并延长设备使用寿命。
二.安全操作规程1.使用前检查在使用设备之前，应该检查以下各项：•烤箱门是否正常关闭，并检查门胶密封是否良好；•清除烤箱内部任何物体及异味；•确保烤箱的排气通道畅通，也可在使用前进行通风操作；•检查加热系统是否正常，并测试温度控制系统。
2.操作中需要注意在使用烤箱时，注意以下几点：•烤箱运转时，应该将烤箱门关紧；•切勿在烤箱内使用易燃、易爆物品；•切勿在烤箱内使用金属制品或器具，以免造成烤箱故障；•在烤制过程中，不要直接接触烤箱内部或设备外壳以免烫伤；•烤制过程中，应常注意温度计读数，确保烘烤温度正确。
3.使用结束后在结束隧道式烘箱使用后，进行以下操作：•断开烤箱电源；•关闭烤箱门；•清理烤箱内部；•检查烤箱排气口是否清洁，通风是否畅通。
三.保养规程1.定期清洁隧道式烘箱应该定期清理，包括：•清洗烤箱内部，并移除附着物；•清理烤箱门的密封胶，确保密封性良好；•切勿使用化学物品清洁设备，以免损坏设备。
2.保养系统•定期检查电线和插头的连接是否松动；•检查压力表是否正确；•定期检查加热元件，并适时更换；•定期进行电器、电机等设备部件的清洗和维护。
四.总结本文档列出了隧道式烘箱的安全操作和保养规程。
这些规则的目的是确保隧道式烘箱设备的安全、有效性和可靠性，并延长设备的寿命。
实施这些规则需要按照生产商提供的指南进行，并进行定期维护，以确保所有的操作和保养程序的有效性和正确性。
KSZ920/100型隧道式灭菌干燥机标准操作规程1 目的建立KSZ920/100型隧道式灭菌干燥机标准操作规程，使操作标准化、规范化。
2 适用范围本程序适用于KSZ920/100型隧道式灭菌干燥机。
3 定义和缩写×××4 职责生产技术部长、车间主任、岗位操作人员及QA监督员对本SOP的实施负责。
5 内容5.1开机前的准备检查主机电源是否正常。
检查各润滑点的润滑状况。
检查所有必须的安全装置是否有效。
5.2开机及停机5.2.1开机5.2.1.1合上电源闸刀开关。
5.2.1.2手动调整“电源开关”旋钮至“NO”位置，“电源指示”信号灯亮，电控柜风扇正常运转。
5.2.1.3“温度控制”设定温度程序是：打开主菜单，首先触摸温度设定键，再按符号“Enter”键，选荧屏上显示的数由“1，2，3，…0”等数字来设定温度。
然后按“Enter”键确认即可。
如果设定温度为350℃，可输入“350”再按“Emter”键即已调整到位。
5.2.1.4轻触“日间工作”按钮，各层流风机开始运转。
“日间指示”按钮灯亮，同时“进口层流”，“热风层流”，“出口层流”各指示灯亦亮，加热管同时开始加温。
“温度控制”表上设定温度，会自动平衡，同时“温度记录”仪开始记录。
5.2.1.5查电加热管工作情况：转动“电流开关”观察“电流指示”表电流情况顺时针转动电流开关，三档为控制组均60A，如果没达到，说明电热管已坏，需重新更换。
5.2.1.6走瓶控制轻触走瓶控制“自动”键，网带启动，可与清洗机动作匹配，由洗瓶机清洗干净的空瓶每进入本机一个，可推动限位弹片一次，从而使光电接近开关接通，启动减速电机运转，输送网带载着容器移动。
当分装机处在正常工作状态时，容器瓶会不断被输出，分装机进瓶带从而松动，进瓶带的触头会前移使移动限位开关接通机而启动减速电机停止运转。
5.2.1.7当洗瓶机停机后，感应杆处于排空运转情况下，没有来瓶的推动力，弹片不会产生变形，就不能启动接近开关；为了能将隧道内容器瓶输出排空，此时必须转换“走带控制”旋钮，轻触“手动”，“启动”，输送网带处于连续运转状态。
