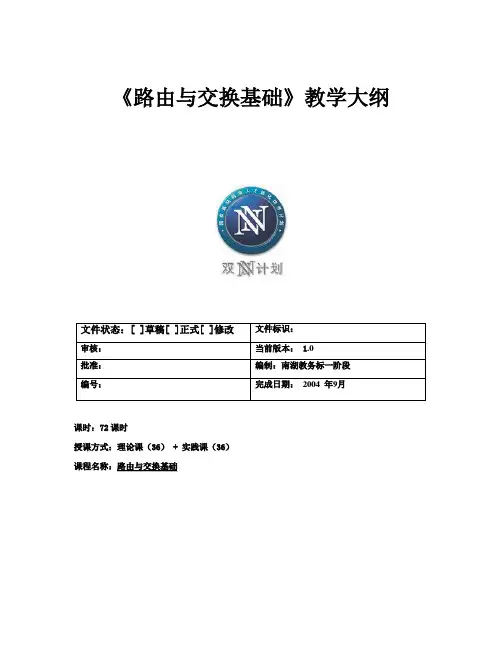

《路由与交换基础》教学大纲文件状态：[]草稿[]正式[]修改[√]草稿文件[]正式文件[]修改正式文件文件标识：审核：当前版本：1.0批准：编制：南湖教务标一阶段编号：完成日期：2004年9月课时：72课时授课方式：理论课（36）+实践课（36）课程名称：路由与交换基础目录第一部分大纲说明 (3)一、课程的性质和任务 (3)二、课程的目的 (3)三、学员对象及要求 (3)五、学习资料 (3)第二部分教学进度 (3)一、学时分配 (3)二、分班、授课场地及设备建议 (4)第三部分教学内容 (5)第四部分考核与实践 (8)第一部分大纲说明一、课程的性质和任务本课程是思科公司的职业认证体系的第一步（CCNA、CCNP、CCIE），它对网络的各个方面提供了详尽的阐述与讨论，其内容主要包括网际互联的原理，路由器、交换机的组成与运作，各类网络协议的讨论，交换技术和虚拟局域网的应用、安全信息的设置以及广域网的各类技术等。

二、课程的目的本课程主要针对欲从事网络工作的相关人员进行培训。

学完本课程后，学员应能够独立完成网络管理员的日常工作（网络设备的基本操作能力和分析、排除网络常见故障的能力）。

三、学员对象及要求。

双N标准一学期的学员及短期CCNA的学员。

五、学习资料《C C N A学习指南(中文版)(640－801)》及相关学员手册等第二部分教学进度一、学时分配本课程共需36个学时。

课时分配如下表：学时章节理论课所需设备1－3 1 ×4－6 1-2 ×7－9 2 ×10－12 3 ×13－15 4 ×路由器16－18 5 ×路由器19－21 6 ×路由器22－24 7 ×交换机25-27 8 ×交换机和路由器(2611型) 28-30 9 ×路由器31-33 10 ×路由器34-36 11 ×二、分班、授课场地及设备建议1、每班学员人数应以30人为标准。

CCNA Exploration: 路由协议和概念10.1.3 链路状态路由过程考试试题：请参见图示。

当使用链路状态路由协议的路由器 D 添加到网络中后，在它了解网络拓扑结构其所做的第一件事是什么它向路由器 B 和 C 发送LSP 数据包。

它向网络中的所有路由器发送LSP 数据包。

它向网络中的所有路由器发送Hello 数据包。

它向路由器 A 和 E 发送有关其直连邻居的信息。

它向网络中的所有路由器发送有关其直连邻居的信息。

当其接口处于up 状态时，它便能获知自己的直连网络。

10.1.7 将链路状态数据包泛洪到邻居考试试题：哪两种事件将会导致链路状态路由器向所有邻居发送LSP（选择两项。

）30 秒计时器超时网络拓扑结构发生变化时运行贝尔曼-福特算法之后立即发送DUAL FSM 建立拓扑数据库之后立即发送路由器或路由协议初次启动时10.1.8 构建链路状态数据库考试试题：链路状态路由过程的最后一步是什么将后继路由加入路由表中SPF 计算到达每个目的网络的最佳路径向所有邻居发送LSP 以收敛网络运行DUAL 算法以找出到达目的网络的最佳路径10.1.7 将链路状态数据包泛洪到邻居考试试题：哪两项陈述正确描述了链路状态路由过程（选择两项。

）区域中的所有路由器都有链路状态数据库区域中的每个路由器都将向所有邻居发送LSPLSP 使用保留的组播地址来访问邻居通过运行扩散更新算法(DUAL) 来防止路由环路可靠传输协议(RTP) 是用于发送和接收LSP 的协议6 创建链路状态数据包考试试题：请参见图示。

在从路由器JAX 发送到路由器ATL 的LSP 中，可以看到哪种类型的信息跳数路由的正常运行时间链路的开销正在使用的所有路由协议的列表10.2.2 链路状态路由协议的要求考试试题：现代链路状态协议通过哪些功能来尽可能降低处理器和内存要求将路由拓扑结构分割成更小的区域为路由计算分配较低的处理优先级使用更新计时器限制路由更新严格执行水平分割规则以减少路由表条目10.1.3 链路状态路由过程考试试题：为使网络达到收敛，每台链路状态路由器会执行哪三个步骤（选择三项。

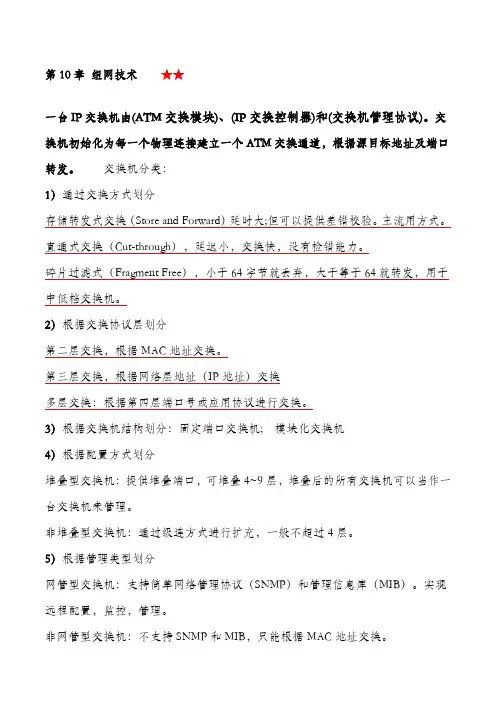

第10章组网技术★★一台IP交换机由(ATM交换模块)、(IP交换控制器)和(交换机管理协议)。

交换机初始化为每一个物理连接建立一个ATM交换通道，根据源目标地址及端口转发。

交换机分类：1）通过交换方式划分存储转发式交换（Store and Forward）延时大;但可以提供差错校验。

主流用方式。

直通式交换（Cut-through），延迟小，交换快，没有检错能力。

碎片过滤式（Fragment Free），小于64字节就丢弃，大于等于64就转发，用于中低档交换机。

2）根据交换协议层划分第二层交换，根据MAC地址交换。

第三层交换，根据网络层地址（IP地址）交换多层交换：根据第四层端口号或应用协议进行交换。

3）根据交换机结构划分：固定端口交换机; 模块化交换机4）根据配臵方式划分堆叠型交换机：提供堆叠端口，可堆叠4~9层，堆叠后的所有交换机可以当作一台交换机来管理。

非堆叠型交换机：通过级连方式进行扩充，一般不超过4层。

5）根据管理类型划分网管型交换机：支持简单网络管理协议（SNMP）和管理信息库（MIB）。

实现远程配臵，监控，管理。

非网管型交换机：不支持SNMP和MIB，只能根据MAC地址交换。

智能型交换机：基于web图形化管理和MIB-II；提供QoS管理、VPN、用户认证。

接入层交换机：访问控制，低成本高密度接入（用户接入）汇聚层交换机：分组过滤，服务质量（QoS）和速度限制，（ACL）访问控制、组播管理。

（策略控制）核心层交换机：高性能交换机，主干线路，链路冗余，路由冗余，VLAN中继和负载均衡。

（高速转发）交换机一个端口一个冲突域一台一个广播域路由器一个端口一个广播域一口一个冲突域交换机的性能参数：汇聚按24口算接入按23口算encapsulation封装authentication 认证route(config-subif) # encapsulation dot1q 1 指封装类型和接口vlan号持久路由：指保存在注册表中的路由；交换机配臵默认网关在全局模式下配臵；如果配臵一条到某服务器特定路由用4个255全掩码。

目录第一章VTP协议第二章 STP协议第三章三层交换机的配置第六章PPP协议第八章OSPF 基本概念及单区域配置第九章 OSPF的多区域配置第十章OSPF高级配置第十一章热备份路由协议HSRP第十二章访问控制列表ACL第十三章网络地址转换NAT第十四章IPSec VPN的配置第十五章WLAN和VoIP第十六章IPv6配置一、交换机部分二、路由器部分★华为命令集ATEN命令汇总一第一章VTP协议Switch(config)#vtp domain (name)设置VTP域名Switch(config)#vtp mode server/transparent/client设置VTP模式，服务/透明/客户/ Switch(config)#vtp password 123 设置VTP密码Switch(cofnig)#vtp pruning 设置VTP修剪Switch#show vtp status 查看VTP状态信息Switch#show vlan brief 查看VLAN信息===============================================================================================第二章 STP协议Switch(cofnig)#spanning-tree vlan 1 启用生成树Switch(config)#spanning-tree vlan 2 root primary / secondary 配置交换机为根网桥、主要的/次要的Switch(config)#spanning-tree vlan 2 priority 8192 修改交换机的优先级Switch(config-if)#spanning-tree vlan 2 cost 100/19/4/2 修改端口路径成本Switch(config-if)#spanning-tree vlan 2 port-priority 50 修改端口路径优先级（端口十进制取值0~255，默认值事128）Switch(config)#spanning-tree uplinkfast 配置上行速链路Switch(config)#interface range f0/1 - 20 (为除TRUNK链路外的接口配速端口）Switch(config-if)#spanning-tree portfast 配置速端口Switch#show spanning-tree 查看生成树信息(在小凡模拟器上show spanning-tree br) 以太网通道配置Switch(config)#interface range fasteternet 0/1 - 2 （为1、2端口配置以太网端口Switch(config-if-range)#channel-group 1 mode on （把绑在一起成为组1Switch#show etherchannel 1 summary 查看以太网通道的配置是否正确===============================================================================================第三章三层交换机的配置1、在3层交换机上启动路由，否则3层交换不具有路由功能switch(config)#ip routing2、配置VLAN的IP地址switch(config)#interface vlan 1 因为3层交换机支持各VLAN间的路由，因此每个VLAN都可以配置IP地址switch(config-if)#ip address 192.168.1.1 255.255.255.0switch(config-if)#no shutdown3、查看FIB表switch #show ip cef4、查看邻接关系表switch#show adjacency detail5、在3层交换机上配置路由接口switch(config-if)#no switchport (配置接口为3层模式，意思就是取消switch的接口）6、在3层交换机上配置静态路由或动态路由与在ROUTE上配置路由方法都是相同的7、配置DHCP中继转发switch(cofig)#interface vlan 2switch(config-if)#ip helper-address 192.168.2.100---------------------------------------------------解决实例；下面的配置命令，可以配置路由器为DHCP服务器，用以给DHCP客户端动态分配ip地址。
