富怡V8.0课件

14
缩水
在纸样能局部加缩水。
15
剪口
在袖子在大身上同时打剪口。
16
拾取内轮廓
可做镂空纸样。
17
线段长度
纸样的各线段长度可显示在纸样上。
18
纸样对称
关联对称，在调整纸样的一边时对称的另一边也在关联调整。
19
激光模板
20
角度基准线
在导入的手工纸样上作定位线。
21
播放演示
有播放演示工具的功能。
手工纸样的导入
只能以顺时针方向剪样，只有简单的结构线才可框剪。
剪口的
定位或修改
在多段线上同时加距离相等的剪口、在一段线上等份加剪口。
工艺图库
能把纸样辅助线设成图元。
缩水
对相同面料的纸样统一缩水时，纸样可以不在工作区。
只能对工作区的纸样缩水。
ASTM、TIIP
软件可输入ASTM、TIIP及AUTOCAD文件及输出ASTM，与其它CAD进行资源共享。
对称调整
操作：选择对称轴直接点线。
V6须选择对称的两点。
测量
调整线段后会把测量的数据能自动刷新。
V6须重新测量。
加褶
加褶在同一工具中。有刀褶、工字褶、明褶、暗褶，可平均加褶，可以是全褶也可以是半褶，能在指定线上加直线褶或曲线褶。
转省
有等份转省，转省时可修改新省尖的位置。
剪纸样
操作方式多，提供填色成样、选线成样、框剪成样。
线类型
线类型多于V6
放码量拷贝
有对话框显示。
智能笔、
移动工具
有反选功能。

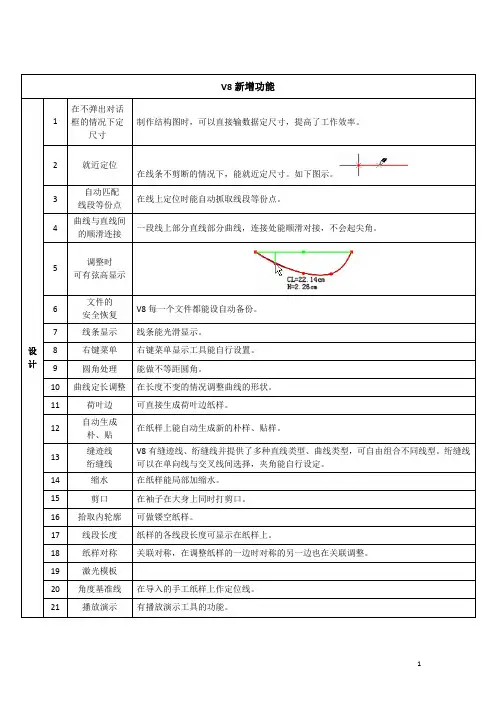

V8新增功能
设计
1
在不弹出对话框的情况下定尺寸
制作结构图时，可以直接输数据定尺寸，提高了工作效率。

图层的应用
图层的设置，从上到下，不同的图层中可以放置 不同的设计对象，上衣、裤子、配饰等。
根据需要，对图层进行处理，添加图层，删除 图层、上移图层、下移图层、更改图层命名等。
单击图层管理面板中的小眼睛图标可以显示/隐藏 该图层。
素材库
直接将所需要的素材拖至工作区中。 按 可以转换色卡/素材面板。
第二节 款式设计中心
执行【文件】→【版面大小】命令， 设置工作区的尺寸及分辨率。 在素材库中选择模特，将其拖至工作区。
款式设计中心工具介绍
选择对象 绘制线条 设计曲面 设计花边 面料参数 输入文字 ……

一
选择编辑对象
选择对象——单击左键；如果有几个对象叠 放在一起，在按住Q的同时，反复单击左键。
移动对象——直接拖动；如果需要将所有层 的所有对象一起移动，在按住A的同时拖动。
选择多个对象——框选多个；在按住Shift的 同，单击要选的对象。
一
选择编辑对象
删除对象——选中对象，按Delete键。 旋转对象——选中对象，就鼠标放到选框的 一角，变成旋转光标后，按住鼠标左键旋转。 缩放对象——选中对象，就鼠标放到选框的 一角，变成缩放光标后，按住鼠标左键等比 缩放；按住Ctrl可自由缩放。
【修改曲面的形状】：细致的编辑网格，达到塑造 曲面立体造型的目的。 按Space键，单击网格边线，可增加一条网格分割线。 通过调整服装衣片的边界及分割线的形状，最终使衣 片经、纬纱的实际方向与网格的横、纵线相一致。
调整衣片的边界线及分割线时，不要选中工 具栏下方的【显示表示高度的曲线】
立体编辑模式下，需要选中【显示表示高度的曲线】 将设计的立体效果，按右键“保存网格到网格库”中。
曲面的自动配色： 按面料列表下面的【Automatch】按钮，有三种 配色方式：按系统中的面料；按素材库中的面料；按 纯色。时间间隔从1s—8s。进入自动配色后，单击希 望使用的面料后停止自动配色。

服装设计软件—富怡CAD教程富怡CAD 教程第一章:服装知识和软件版面的介绍第一节:CAD 的特点第二节: 富怡服装CAD 版面的介绍第二章:简单工具的介绍第一节:打版系统的工具第二节:纸样栏的工具第三节:放码系统的工具介绍第四节:排料系统的工具第三章:打版区的操作:自由设计(D)打版第一节:男装裤:前片第二节:男装裤:后片第三节:男装裤:碎片的制作第四节:剪衣片第五节:修改纸样资料第六节:加缝边及切角第七节:保存第四章:公式法制图(F)第一节:规格表的设计第二节:公式法制图(F) 前片第三节:公式法制图(F) 后片第四节:公式法制图(F)制作碎料第五节:公式法制图(F)剪成衣片即放码第六节:修改纸样资料第七节:加缝边及切角第八节:保存第五章:服装CAD 推版的应用第一节 :关于服装号型系列第二节:关于服装规格系列第三节(推板方法介绍第四节:服装号型系列表第五节:常用服装规格表第六节、单一配置服装规格系列表第七节:样板加缝边第八节:男装裤放码第六章:服装CAD 排料第一节:服装排料的慨述第二节:自动排料第三节:人机交互排料第四节:手动排料第五节:对格对条第七章:纸样师的基本知识第一节:板师的基本认识第二节:人体的测量方法第三节:牛仔裤用量的计算方法第四节:衣服的算料方法第五节:牛仔检验方法第一章:服装知识和软件版面的介绍第一节:CAD 的特点奋战在服装生产第一线的服装设计师和打版师们，长年用尺画刀剪，在紧张的脑力劳动的同时还承担着繁重的体力劳动。

要将他们从繁重的劳动中解放出来，服装CAD 必不可少。

服装 CAD 作为服装设计中的强大智能工具，应该具备准确、随意、功能完善、操作简便和自动化程度高等几大特点。

准确准确是服装CAD 存在和发展的基础。

正因为服装CAD 具备手工设计无法比拟的准确度，所以它才能取代全部的手工作业。

CAD 的准确性包括打版过程中能准确控制点和线的位置，准确控制各种线条的长度及线与线之间的角度，数字化仪读人的衣片尺寸准确无误，推版放码中放量的准确控制，缝配合量的准确测量与控制，以及绘图输出的衣片图尺寸准确无误等。

在富怡服装V8.0系统下排唛架首先,使用该系统排唛架的人员必须拥有手工排唛架的能力.无此能力者请中止阅读本文.次之,电脑已经安装富怡V8.0系统.好,言归正传,1.双击桌面”RP-GMS.EXE”,打开富怡排唛系统.2.点击第一按钮”打开款式文件”,在”唛架设定”对话框,点击”选定唛架”前面的方框,选择一种唛架宽度和唛架长度,如果是成衣洗水,还需要选择填写上事先测定好的面料直缩水率和面料横缩水率,层数默认为”1”,在”料面模式”下的”单向”和”相对”中选择其中一种,如果选择了”相对”,还可以选择“上折转”或”下折转”或”左折转”,在这里,”单向”表示拉布单层唛架,”相对”表示拉布合掌唛架.“唛架边界”可根据实际的面料布边设置,系统默认为10MM,最后,点击”确定”.3.在”选取款式”对话框中,点击”载入”,在”查找范围”对话框中,选择存放纸样的文件夹,在文件夹中选定要进行作业的纸样文件,点击”打开”.在”纸样制单”对话框中,可以输入”定单”,”客户”等内容,选定该纸样文件中要进行作业的”布种”,其它选项可以按默认选择确定.点击”确定”.4.在”选择款式”对话框中可以看到已经选择的纸样文件名称,点击”确定”.对该款的其它布种及辅助材料排唛架,可以重复第2步至第4步,只需要将第4步中的”布种”名称更换为要进行排唛架作业的材料名称就可以了.5.现在可以根据自己手工排唛架的经验,用鼠标拖放的方式或双击的方式，从纸样信息栏中把纸样片发到排唛区进行正式的排唛架作业了.在纸样信息栏中已经选定了纸样片码数的情况下,双击纸样信息栏中的纸样图形,对应的码数纸样片自动出现在排唛区.当你双击排唛区的任一张纸样片，它将自动回到纸样信息栏对应的位置，同时该纸样信息栏中相应的码数会增加一片纸样。

可以看出，这是一个I/O操作功能。

纸样片图形栏下的纸样信息栏清楚地显示该纸样片的码数及各码纸样片数,每拖走一片纸样片到排唛区,纸样信息栏中相对应的该码纸样的片数会减少一片,并直至为零.在排唛区选择一片纸样并右击鼠标,可以对该片纸样进行翻转等操作.6.完成排唛架作业后,可以点击”排料”菜单,在下拉菜单中选择:”排料结果”,可以看到总共完成的纸样套数和利用率,同时可以检查看有否有纸样片被遗漏而没有计入唛架图稿.点击”确定”关闭该对话框.7.点击”文档”菜单,在下拉菜单中选择”保存”,在”另存唛架文档为”对话框中选择存放唛架文件的文件夹,点击”保存”,完成保存.题外话：在第4步时，如果你点击”排料”菜单，在下拉菜单中选择”开始自动排料”，系统将自动排料并显示结果，显然，这个排料结果并不是大家想要的结果．同样，如果你点击”排料”菜单，在下拉菜单中选择”分段自动排料”，将弹出一个对话框要求你输入段长和段间隔数据[单位：毫米]点击确定，系统将自动分段排料并显示结果，当然，这个排料结果也不是我们想要的，因为它并不能提高面料利用率．本文撰写者并非专业服装排唛架人员，以上步骤如有错漏，欢迎专业人士指正。
