铁塔接地电阻测试

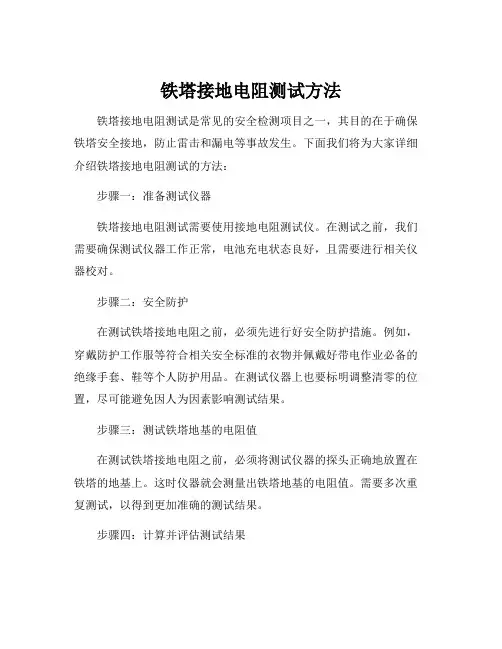

铁塔接地电阻测试方法
铁塔接地电阻测试是常见的安全检测项目之一，其目的在于确保铁塔安全接地，防止雷击和漏电等事故发生。

下面我们将为大家详细介绍铁塔接地电阻测试的方法：
步骤一：准备测试仪器
铁塔接地电阻测试需要使用接地电阻测试仪。

在测试之前，我们需要确保测试仪器工作正常，电池充电状态良好，且需要进行相关仪器校对。

步骤二：安全防护
在测试铁塔接地电阻之前，必须先进行好安全防护措施。

例如，穿戴防护工作服等符合相关安全标准的衣物并佩戴好带电作业必备的绝缘手套、鞋等个人防护用品。

在测试仪器上也要标明调整清零的位置，尽可能避免因人为因素影响测试结果。

步骤三：测试铁塔地基的电阻值
在测试铁塔接地电阻之前，必须将测试仪器的探头正确地放置在铁塔的地基上。

这时仪器就会测量出铁塔地基的电阻值。

需要多次重复测试，以得到更加准确的测试结果。

步骤四：计算并评估测试结果
根据测试仪器测量的电阻值，可以根据公式计算得出铁塔地基的实际接地电阻值。

接着，我们需要比较这个接地电阻值与相关标准的要求值。

如果接地电阻值小于或等于标准的要求值，证明铁塔接地是良好的。

反之，则需要对铁塔的接地进行改进和维护。

在测试铁塔接地电阻之后，一定要记得及时清理测试仪器，将其存放在干燥、通风良好的地方，以保证其正常使用寿命和准确度。

综上所述，铁塔接地电阻测试是重要的安全检测项目之一。

仔细按照测试步骤进行操作，遵守相关的安全操作规程，可以有效地保障铁塔的安全性，预防相关安全事故的发生。

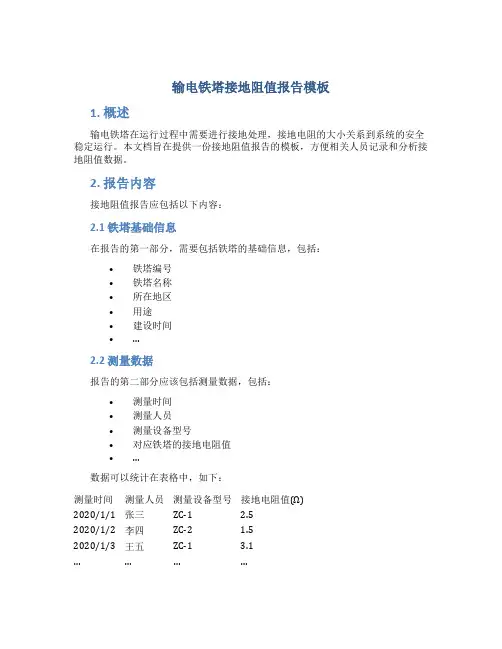

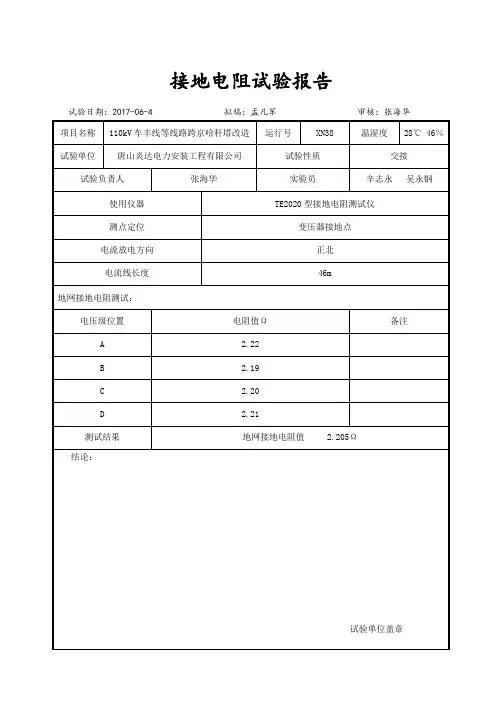

输电铁塔接地阻值报告模板
1. 概述
输电铁塔在运行过程中需要进行接地处理，接地电阻的大小关系到系统的安全稳定运行。

本文档旨在提供一份接地阻值报告的模板，方便相关人员记录和分析接地阻值数据。

2. 报告内容
接地阻值报告应包括以下内容：
2.1 铁塔基础信息
在报告的第一部分，需要包括铁塔的基础信息，包括：
•铁塔编号
•铁塔名称
•所在地区
•用途
•建设时间
•…
2.2 测量数据
报告的第二部分应该包括测量数据，包括：
•测量时间
•测量人员
•测量设备型号
•对应铁塔的接地电阻值
•…
数据可以统计在表格中，如下：
测量时间测量人员测量设备型号接地电阻值(Ω)
2020/1/1 张三ZC-1 2.5
2020/1/2 李四ZC-2 1.5
2020/1/3 王五ZC-1 3.1
…………
2.3 分析结果
报告的第三部分需要对接地阻值进行分析，包括：
•对比不同测量时间点的接地阻值，并进行趋势分析
•如果接地阻值已经达到警戒值，需要给出对应的预警措施或处理方案
2.4 结论
在报告的最后，需要给出结论，包括：
•当前铁塔的接地电阻值
•接地电阻值是否正常、是否达到警戒值，以及对应原因
•对于异常情况，需要给出对应的处理方案和时间计划
3. 总结
本文提供了一份输电铁塔接地阻值报告模板，可以方便相关人员进行数据记录和分析。

需要注意的是，报告中的数据应尽可能准确，同时需要对数据进行深入分析，从而确保系统的安全稳定运行。

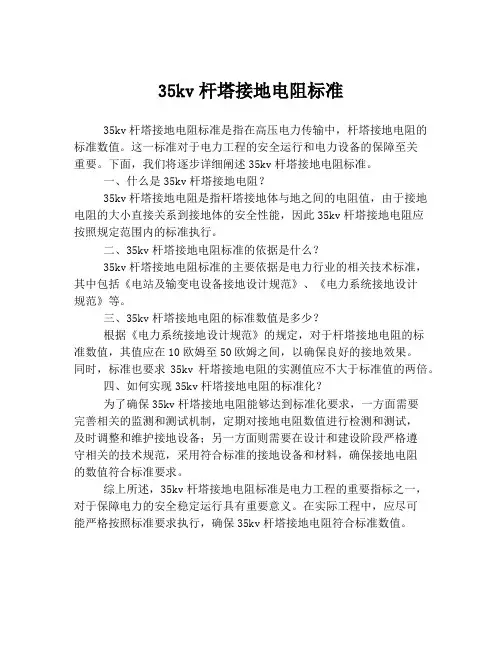

35kv杆塔接地电阻标准
35kv杆塔接地电阻标准是指在高压电力传输中，杆塔接地电阻的标准数值。

这一标准对于电力工程的安全运行和电力设备的保障至关
重要。

下面，我们将逐步详细阐述35kv杆塔接地电阻标准。

一、什么是35kv杆塔接地电阻？
35kv杆塔接地电阻是指杆塔接地体与地之间的电阻值，由于接地电阻的大小直接关系到接地体的安全性能，因此35kv杆塔接地电阻应
按照规定范围内的标准执行。

二、35kv杆塔接地电阻标准的依据是什么？
35kv杆塔接地电阻标准的主要依据是电力行业的相关技术标准，其中包括《电站及输变电设备接地设计规范》、《电力系统接地设计
规范》等。

三、35kv杆塔接地电阻的标准数值是多少？
根据《电力系统接地设计规范》的规定，对于杆塔接地电阻的标
准数值，其值应在10欧姆至50欧姆之间，以确保良好的接地效果。

同时，标准也要求35kv杆塔接地电阻的实测值应不大于标准值的两倍。

四、如何实现35kv杆塔接地电阻的标准化？
为了确保35kv杆塔接地电阻能够达到标准化要求，一方面需要
完善相关的监测和测试机制，定期对接地电阻数值进行检测和测试，
及时调整和维护接地设备；另一方面则需要在设计和建设阶段严格遵
守相关的技术规范，采用符合标准的接地设备和材料，确保接地电阻
的数值符合标准要求。

综上所述，35kv杆塔接地电阻标准是电力工程的重要指标之一，对于保障电力的安全稳定运行具有重要意义。

在实际工程中，应尽可
能严格按照标准要求执行，确保35kv杆塔接地电阻符合标准数值。

接地装置接地电阻的正确测试方法为了保证各种电气设备和用电设备接地网(极)装置在规程范围内安全可靠运行，必须按规定定期进行接地电阻的测量检查工作，现以ZC—8接地摇表为例介绍接地电阻的正确测试方法。

1、工作原理ZC—8型接地摇表是由手摇发电机、滑线电阻、电流互感器以及检流计等主要部件组成，当发电机以120r／min，频率在92±5Hz(抗50Hz工频干扰)的转速摇动时产生的交变电流经TA初级线圈→接地网(极)至大地→接地探测计→回到手摇发电机。

此时TA次级感应电流流经检流计和电位调节器的滑线电阻使其达到平衡，因而测得接地电阻值。

2、测试步骤(1)将接地装置被测点用锉刀或纱布除去锈蚀及涂漆表面，利用专用线夹或压接方法引出导线可靠地接于摇表E端，可采用如下两种探针布置方式：a 电极直线布置法(如图1)。

将被测接地极E′与电压极P′探针和电流极C′探针成直线排列。

对于垂直埋设的单独接地体，可彼此相距约20m，对于网络接地体可彼此相距40m(如按E′P′＝0.618E′C′的距离测量则误差值更小)，此布置方式简便易行，常采用。

b 电极等腰三角形布置法(如图2)。

将被测接地极E′与电压极P′探针和电流极C′探针布置成等腰三角形排列，使两腰长E′P′＝E′C′≥20m夹角θ＝29°按照上述两种方法选择其中一种布置后，将电压极P′探针和电流极C′探针插入地下。

(2)从P′、C′探针上引测试导线至摇表P、C端联接好。

(3)把摇表置于水平位置，检查检流计指针是否指在测量指示线上，必要时可进行零位调整。

(4)将倍率旋钮置于最大倍数(或根据估算置于适当倍数)，慢慢转动发电机摇把，同时旋动测量标度盘，使检流计指针指于测量指示线上达到平衡。

如不能平衡表明倍率不在适当位置上，当指针摆至最小，可将倍率旋钮减一档，相反，增加一档。

(5)继续旋动测量标度盘，如果检流计指针接近测量指示线并趋于平衡时，再均匀加速摇转发电机达至120r/min的速度保持不变，精调测量标度盘使检流计指针指于测量指示线上达到最后的平衡。

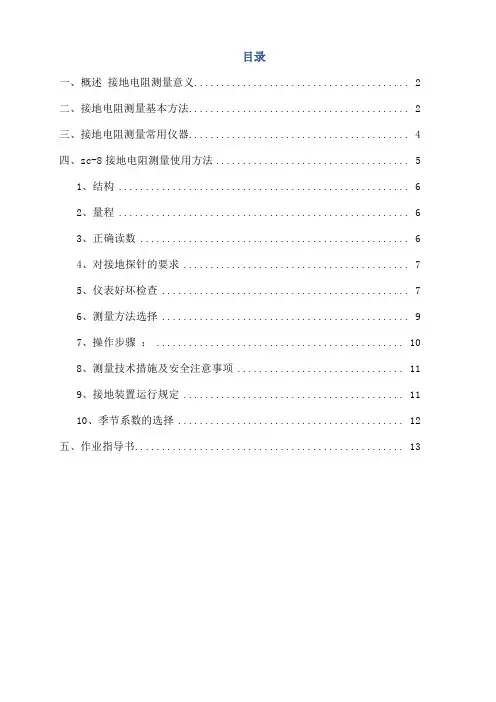

目录一、概述接地电阻测量意义 (2)二、接地电阻测量基本方法 (2)三、接地电阻测量常用仪器 (4)四、zc-8接地电阻测量使用方法 (5)1、结构 (6)2、量程 (6)3、正确读数 (6)4、对接地探针的要求 (7)5、仪表好坏检查 (7)6、测量方法选择 (9)7、操作步骤： (10)8、测量技术措施及安全注意事项 (11)9、接地装置运行规定 (11)10、季节系数的选择 (12)五、作业指导书 (13)一、概述接地电阻测量意义架空输电线路的雷击跳闸一直是困扰电网安全供电的难题。

近年随着电网的发展，雷击输电线路而引起的跳闸、停电事故日益增多，据电网故障分类统计表明：高压线路运行的总跳闸次数中，由于雷击引发的故障约占50%—60%。

尤其是在多雷、电阻率高、地形复杂的山区，雷击输电线路引起的故障次数更多，寻找故障点、事故抢修更困难，带来的损失更大。

理论和运行实践证明，500KV及以下线路，雷击送电线路杆塔引起其电位升高造成“反击”跳闸的次数占了线路跳闸总次数的绝大部分。

在绝缘配置一定时，影响雷击输电线路反击跳闸的主要因素是接地电阻的大小。

所以，做好接地装置的检查，规范接地电阻测量方法保证线路杆塔可靠接地，并使其接地电阻值在规程要求范围内已成为线路防雷的一项重要工作。

接地装置是接地线和接地极的总和。

接地线指电气装置、设施的接地端子及接地极连接用的金属导电部分；接地极指埋入地中并直接及大地接触的金属导体称为接地极。

接地电阻是接地极或自然接地极的对地电阻和接地线电阻的总和称为接地装置的接地电阻。

接地电阻的数值等于接地装置对地电压及通过接地极流入地中电流的比值。

按通过接地极流入地中工频交流电流求得的电阻称为工频接地电阻。

二、接地电阻测量基本方法接地电阻是表征接地装置有效和可靠性的一项重要参数，但由于接地电阻是以无穷远处为零电位参考点的，想找到既简便又能够较准确的测出接地电阻的方法并非易事，经过国内外学者的不断研究和改进，得出几种较合理的接地电阻测量方法。

铁塔及天馈系统题库一、填空1、定向天线内部主要由反射板和阵子组成，一般情况下，阵子越多天线增益越大。

2、天线的实际俯仰角是其电倾角度与机械倾角之和。

3、所有天线均必须在避雷针45度防雷保护区内。

4、抱杆顶端应高出天线至少10厘米。

5、一般由60米馈线组成的天馈系统，需最少做三处接地。

6、接地线要求竖直向下，不允许多个线头接在同一个接地端上。

7、作业高度H为30以上时，地面安全半径R为 5米。

H为50米时，R为8米，如感觉有风，在铁塔底基外半径 10米范围内不允许任何人员活动。

地面人员必须佩戴安全帽。

8、天线正前方不能有物体阻挡。

阻挡物体判断标准:在视距范围内,以天线的正中轴线为基准,凡阻挡面积超过实际辐射面积1/2的,即可视为阻挡。

9、在空间分集方式下同小区天线的方位角要求一致 ,差异小于5度；在空间分集方式下同小区天线的俯仰角要求一致 ,差异小于1度。

10、抱杆与悬臂应用焊接或螺栓固定连接，抱杆与塔架的固定点要求至少有两处。

对于楼顶站而言，抱杆支撑体应用螺栓 , 膨胀钉等坚固可靠的金属紧固件固定在墙体或屋顶楼板。

在使用的紧固组件中，不应包含木料、塑料、编织绳等非耐用材料附件。

11、楼顶桅杆顶端必须要安装避雷针，避雷针长度要大于 40 厘米。

12、铁塔高度超过60米或处于航线上应按规定安装警航灯。

13、室外跳线要固定在桅杆或悬臂上，防止风摆。

14、室外系统对地电阻应小于 5欧姆。

15、拉线塔不管是楼顶拉线还是地面拉线塔，其拉线与铁塔的夹角必须控制在25—30°。

16、接地线要求竖直向下，不允许多个线头接在同一个接地端上。

17、避雷针接地要通过_95_mm²的扁铁和大地相连。

18、天线抱杆垂直度偏差要求不大于_1度_。

19、天线背面标签所显示的15DBD、15DBI是表示天线_增益_指标。

20、__安装避雷针____的目的是防止空中雷电对基站系统的破坏。

21、铁塔接地电阻测试应使用地阻仪进行测试。

铁塔接地电阻测试及建议铁塔接地电阻测试及建议铁塔接地电阻测试是确保电力系统的重要环节之一。

接地电阻是指铁塔与地之间的电阻值，它对于保障电力系统的安全运行和防止雷击等电磁干扰都起着至关重要的作用。

本文将介绍铁塔接地电阻测试的步骤以及相关的建议。

第一步：准备工作在进行接地电阻测试之前，需要进行一些准备工作。

首先，收集相关的测试设备，包括万用表、电流源以及接地电阻测试仪等。

其次，检查测试设备的状态，确保其正常工作。

最后，了解铁塔的结构和连接情况，以便确定测试的位置和方法。

第二步：测试位置选择选择测试位置是接地电阻测试的重要步骤。

通常情况下，应选择距离铁塔接地系统较远的位置进行测试，以确保测试结果的准确性。

同时，应避免测试位置附近有电力设备或其他可能干扰测试结果的因素。

第三步：测试方法接地电阻测试有多种方法，常用的有三线法和四线法。

三线法是指使用两个电流极和一个电压极进行测试，适用于较小的接地电阻。

四线法是指使用两个电流极和两个电压极进行测试，适用于较大的接地电阻。

根据具体情况选择合适的测试方法。

第四步：测试过程在进行接地电阻测试时，需要按照以下步骤进行操作：首先，将测试设备连接到铁塔的接地系统上。

其次，设置测试设备的参数，如电流大小和测试时间等。

然后，启动测试设备，记录测试结果。

最后，根据测试结果判断接地电阻是否符合要求。

第五步：测试结果分析根据测试结果进行分析，判断铁塔的接地电阻是否满足要求。

一般来说，接地电阻应该越小越好，但具体的要求根据不同的电力系统和标准而定。

如果接地电阻超过标准范围，可能需要采取进一步的措施来改进接地系统。

建议：1. 定期进行接地电阻测试，以确保接地系统的正常运行。

一般建议每年进行一次测试，或者在发生雷击事故后进行测试。

2. 注意测试设备的选择和维护。

选择质量好、精度高的测试设备，并定期检查和校准设备，以确保测试结果的准确性。

3. 注意测试位置的选择，避免可能产生干扰的因素。

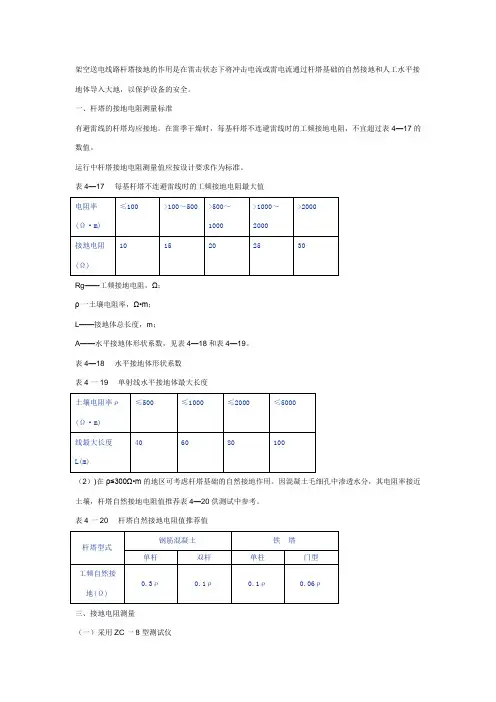

架空送电线路杆塔接地的作用是在雷击状态下将冲击电流或雷电流通过杆塔基础的自然接地和人工水平接地体导入大地，以保护设备的安全。

一、杆塔的接地电阻测量标准有避雷线的杆塔均应接地。

在雷季干燥时，每基杆塔不连避雷线时的工频接地电阻，不宜超过表4—17的数值。

运行中杆塔接地电阻测量值应按设计要求作为标准。

表4—17 每基杆塔不连避雷线时的工频接地电阻最大值Rg ——工频接地电阻，Ω； ρ一土壤电阻率，Ω•m ； L ——接地体总长度，m ；A ——水平接地体形状系数，见表4—18和表4—19。

表4—18 水平接地体形状系数 表4一19 单射线水平接地体最大长度 （2）)在ρ≤300Ω•m 的地区可考虑杆塔基础的自然接地作用。

因混凝土毛细孔中渗透水分，其电阻率接近土壤，杆塔自然接地电阻值推荐表4—20供测试中参考。

表4一20 杆塔自然接地电阻值推荐值三、接地电阻测量（一）采用ZC 一8型测试仪测量接地电阻须用专门的仪表，通常采用ZC一8型接地电阻测量仪。

这种测量仪是按补偿法原理做成的，有三个端钮和四个端钮两种。

有四个端钮时，应将“P2和“C2”短接后再接至被测的接地体。

三端钮式测量仪的“P2和“C2”已在内部短接，故只引出一个端钮“E”测量时直接将E接至被测接地体即可。

端钮“P”和“C”分别接上电压辅助探针和电流辅助探针，并将探针按规定的距离插入地中。

1.对电压辅助探针和电流辅助探针的要求在利用接地电阻测量仪测量接地电阻时，辅助探针本身的接地电阻是测量的关键。

如果探针的接地电阻太大时，会直接影响仪器的灵敏度，甚至测不出数来。

电流辅助探针本身的接地电阻应不大于250Ω，电压辅助探针本身的接地电阻应不大于1000Ω。

这些数值对大多数种类土壤来说是容易达到的。

如在高土壤电阻率地区进行测量时，可将探针周围的土壤用盐水弄湿，其本身的接地电阻就会大大降低。

探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒做成。

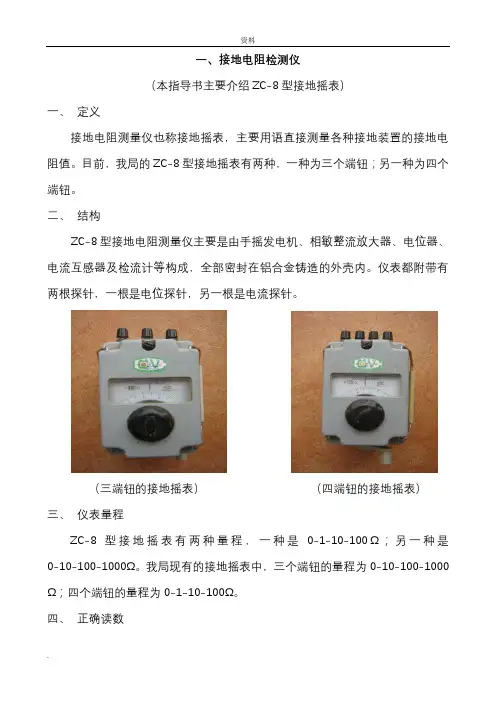

一、接地电阻检测仪（本指导书主要介绍ZC-8型接地摇表）一、定义接地电阻测量仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。

目前，我局的ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。

二、结构ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。

仪表都附带有两根探针，一根是电位探针，另一根是电流探针。

（三端钮的接地摇表）（四端钮的接地摇表）三、仪表量程ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-10-100-1000Ω。

我局现有的接地摇表中，三个端钮的量程为0-10-100-1000Ω；四个端钮的量程为0-1-10-100Ω。

四、正确读数ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。

三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有0.1、1、10三种倍数。

在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。

如：当指针指在8.8，而选择的倍数为10时，测量出来的电阻值为8.8×10=88Ω（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。

一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。

如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。

探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒制作而成。

六、仪表好坏检查1、外观检查。

先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。

2、开路检查。

铁塔接地工程施工方案一、工程概况本项目为XX地区110kV输电线路工程，线路全长约60km，共设置铁塔150基。

根据设计要求，铁塔接地工程是本输电线路工程的重要组成部分，其质量直接关系到线路的安全稳定运行。

本工程铁塔接地采用联合接地方式，接地体材质为镀锌圆钢，接地电阻要求不大于1Ω。

二、施工准备1. 技术准备：对施工人员进行技术培训，使其熟悉并掌握铁塔接地工程的施工方法、工艺及质量要求。

2. 材料准备：提前采购足够的镀锌圆钢、焊接材料等，并对材料进行检验，确保质量合格。

3. 施工工具：准备足够的施工工具，如电钻、扳手、切割机、焊接设备等。

4. 现场准备：对施工区域进行清理，清除障碍物，确保施工场地畅通。

三、施工方法及工艺1. 接地体安装：在铁塔基础上按照设计要求开挖接地体安装孔，将镀锌圆钢接地体放入孔内，确保接地体垂直、稳定。

接地体长度应根据土壤电阻率及设计要求确定。

2. 接地体连接：采用搭接焊接方式连接接地体，搭接长度不小于80mm。

焊接过程中应保证焊接质量，防止虚焊、假焊现象。

3. 接地体延伸：在接地体顶部设置延伸接地线，延伸接地线采用4mm²多股铜导线，与接地体焊接牢固。

4. 接地电阻测试：接地体安装完成后，进行接地电阻测试，确保接地电阻不大于1Ω。

如测试值不符合要求，应重新调整接地体长度或采取其他措施。

5. 接地体保护：接地体施工完成后，采用土石回填，确保接地体周围土壤密实，防止接地体腐蚀。

四、施工质量保证措施1. 严格把控材料质量，对进场镀锌圆钢进行检验，确保材质合格。

2. 加强施工过程质量控制，确保接地体安装、连接、延伸等环节符合设计及规范要求。

3. 定期对施工人员进行技术培训，提高施工技能及质量意识。

4. 加强施工设备维护保养，确保设备性能稳定。

5. 严格施工验收制度，对完成的接地工程进行接地电阻测试，确保工程质量。

五、施工安全保证措施1. 施工前对施工人员进行安全培训，使其掌握安全操作规程。

一、工程概况1. 工程名称：XX地区XX项目铁塔接地工程2. 工程地点：XX省XX市XX县3. 工程规模：XX基铁塔接地工程4. 工程内容：铁塔基础接地体施工、接地线施工、接地引线施工、接地测试等二、施工准备1. 技术准备（1）熟悉设计图纸、施工规范和施工方案；（2）组织施工人员进行技术交底，明确施工要求；（3）编制施工组织设计，确保施工顺利进行。

2. 材料准备（1）铁塔基础接地体材料：钢材、接地网、接地线等；（2）施工工具：电焊机、扳手、钢尺、接地电阻测试仪等；（3）安全防护用品：安全帽、安全带、防护眼镜等。

3. 人员准备（1）组织施工队伍，明确各工种人员；（2）进行人员培训，提高施工人员技能和安全意识。

三、施工工艺1. 铁塔基础接地体施工（1）根据设计要求，在铁塔基础周围挖设接地沟；（2）在接地沟内铺设接地网，确保接地网与基础接地体连接牢固；（3）采用焊接或螺栓连接方式，将接地网与基础接地体连接；（4）检查接地网与基础接地体的连接质量，确保接地电阻符合设计要求。

2. 接地线施工（1）按照设计要求，在铁塔基础接地体上安装接地线；（2）采用焊接或螺栓连接方式，将接地线与基础接地体连接；（3）检查接地线与基础接地体的连接质量，确保接地电阻符合设计要求。

3. 接地引线施工（1）在铁塔基础接地体上安装接地引线；（2）采用焊接或螺栓连接方式，将接地引线与基础接地体连接；（3）检查接地引线与基础接地体的连接质量，确保接地电阻符合设计要求。

4. 接地测试（1）使用接地电阻测试仪，对铁塔基础接地体进行接地电阻测试；（2）记录测试数据，分析接地电阻是否符合设计要求；（3）如接地电阻不符合设计要求，及时调整施工方案，确保接地电阻符合设计要求。

四、施工进度安排1. 施工前期：完成施工准备、技术交底、施工队伍组织等工作，预计用时5天；2. 施工阶段：完成铁塔基础接地体、接地线、接地引线施工，预计用时10天；3. 施工后期：完成接地测试、质量验收等工作，预计用时3天。

目录一、工程简介 (2)二、接地施工要求： (2)三、接地电阻测量： (3)四．施工进度计划： (5)五．主要设备材料、劳动力、施工机具需求计划： (5)六、质量保证措施： (6)七．施工安全保证措施： (7)九、接地施工图 (8)35kV集电线路铁塔接地施工方案一、工程简介XXX位于XX市XX县境内，交通运输一般。

本风电场内共布置25台2000kW风电机组，总装机容量50MW。

本期工程集电线路共分三回线路，路径总长度约63.5km。

线路所处地形：海拔高度1450m～2240m。

一般山地60％，高山大岭40％。

接地型式共有乙3、乙5、乙8、乙10、乙20五种，其中乙3型5基、乙5型14基、乙8型41基、乙10型95基、乙20型101基。

接地装置地下部分采用φ10mm镀锌圆钢，接地装置铁塔引下线用φ10mm圆钢与-4mm×40mm×225mm扁铁焊接后镀锌，焊缝长度80mm，两面施焊。

二、接地施工要求：1、接地体的埋深(≥0.8m)及规格不应小于设计图纸规定。

2、敷设水平接地体宜满足下列规定：a、在倾斜宜沿等高线敷设；b、两接地体间的平行距离不应小于5m；c、接地体敷设应平直。

3、接地体地下部分采用搭接焊接连接，圆钢的搭接长度不小于80mm，并应双面施焊。

考虑季节系数后（取1.4～1.8）接地电阻值仍应满足设计值。

现场施工中实测电阻值如不满足要求，可加长射线长度直至电阻值满足要求。

按实际施工情况在施工记录上绘制敷设简图，并应标明相对位置和尺寸及焊接点位置。

施工现场应在接地焊接点地面定木桩标明焊点位置。

接地沟应清除杂物，沟底平整，回填土应捣碎，填紧，夯实，回填土应高出地面200mm，作为防沉层，回填土中不得有大块石或烂泥。

靠近埋地电缆的塔位，其接地射线应向远离埋地电缆的方向敷设。

引下线不应被浇入保护帽内。

保护帽浇制完成后应对引下线进行整形，要求紧贴塔材及混凝土面，选用镀锌引下线时应考虑基础外露尺寸、接地孔至塔座距离、浇制保护帽后的弯折等情况。

输电线路运行及检修岗位技能考核操作任务书考核模块测试500kV输电线路杆塔接地装置接地电阻适用等级类别基本技能考核方式操作考核时限40min任务描述使用ZC-8接地电阻测试仪，在规定时间内独立完成500kV线路杆塔接地装置的接地电阻测量工作规范及要求1、给定条件：500kV输电线路杆塔，ZC-8接地电阻测试仪全套，辅助工1人；2、按要求着装正确（工作服、工作鞋、安全帽、劳保手套），准备个人工具齐全，合格绝缘手套1双；3、正确选择、检查和使用工器具；4、测试线的各连接点必须打磨并连接可靠；5、测试线的施放和测试接地棒打入地下的深度，必须符合要求；6、接地电阻测试仪在使用时必须摆放平稳；读数前摇柄转速必须达120转/分钟；7、恢复接地引下线，必须使其接触良好、牢固可靠；8、在不带电的培训线路上操作9、开始操作前，参考人员应向监考人员申请开工，考核结束后应向监考人员汇报工作结束备注若测量时使用其他型号接地电阻测试仪的，必须严格按其说明书要求使用四川省电力公司检修公司输电线路运行及检修岗位技能考核评分细则考生填写栏编号：姓名：所在岗位：单位：日期：年月日考评员填写栏成绩：考评员：考评组长：开始时间：结束时间：考核模块测试500kV输电线路杆塔接地装置接地电阻适用等级类别基本技能考核方式操作考核时限40min任务描述使用ZC-8接地电阻测试仪，在规定时间内独立完成500kV线路杆塔接地装置的接地电阻测量工作规范及要求1、给定条件：500kV输电线路杆塔，ZC-8接地电阻测试仪全套，辅助工1人；2、按要求着装正确（工作服、工作鞋、安全帽、劳保手套），准备个人工具齐全，合格绝缘手套1双；3、正确选择、检查和使用工器具；4、测试线的各连接点必须打磨并连接可靠；5、测试线的施放和测试接地棒打入地下的深度，必须符合要求；6、接地电阻测试仪在使用时必须摆放平稳；读数前摇柄转速必须达120转/分钟；7、恢复接地引下线，必须使其接触良好、牢固可靠；8、雷雨天气不得测试，雨后一天不宜测试；9、在不带电的培训线路上操作10、开始操作前，参考人员应向监考人员申请开工，考核结束后应向监考人员汇报工作结束考核情景准备1、在500kV培训线路中一基铁塔操作；2、ZC-8接地电阻测试仪全套；3、榔头、平口钳、活动扳手、砂纸、绝缘手套；4、规范性附录：附录1；5、考生自备工作服、工作鞋、安全帽、劳保手套备注各项目得分均扣完为止序号项目名称质量要求满分扣分标准扣分原因扣分得分1 工具选用1.1 个人工具榔头、平口钳、平口改刀、活动扳手、砂纸1.2 专用工具ZC-8接地电阻测试仪全套，短接线，绝缘手套2 测试前准备2.1 检查接地电阻测试仪1）接地电阻测试仪在合格试验周期内；2）使用平口改刀将接地电阻测试仪机械归零；3）使用短接线将接地电阻测试仪电气归零2.2 检查测试线及测试棒测试线（线体、测试线两端鳄鱼夹、接线叉）、测试棒完好，各连接处紧密2.3 检查绝缘手套必须合格，检查方式正确3 拆卸接地引下线3.1 拆卸接地引下线戴绝缘手套、一次拆卸完全部接地引下线，接地引下线不得与塔身接触4 测试接地电阻4.1 接地电阻测试仪选位地面平整4.2 施放测试线横线路方向，C、P线相距大于1米（平行不得交叉）4.3 打入测试棒深度大于0.6米、打磨接触点4.4 连接测试线1）先接接地端测试线，后接接地电阻测试仪端测试线；2）C、P、E及各连接点正确、接触良好序号项目名称质量要求满分扣分标准扣分原因扣分得分4.5 设置档位从最大档开始4.6 旋转读数盘旋转摇柄的同时旋转读数盘，从最大读数处开始4.7 测试地阻值1）旋转摇柄由慢到快，直至达每分钟120转；2）指针对准中心刻度线，持续5秒以上再读数；3）在合适档位时读数4.8 读数并做好记录准确，记录规范4.9 重复4.3～4.8测量其它塔腿接地电阻连接测试线1）先接接地端测试线，后接接地电阻测试仪端测试线；2）C、P、E及各连接点正确、接触良好接地电阻测试仪选位地面平整，摇测时接地电阻测试仪不得簸动设置档位从最大档开始旋转读数盘旋转摇柄的同时旋转读数盘，从最大读数处开始测试地阻值1）旋转摇柄由慢到快，直至达每分钟120转；2）指针对准中心刻度线，持续5秒以上再读数；3）在合适档位时读数读数准确4.10 恢复接地引下线拆除各点接线，恢复接地引下线：1）戴绝缘手套；2）打磨各接触点；3）螺栓连接处紧密序号项目名称质量要求满分扣分标准扣分原因扣分得分5 其他要求5.1 操作过程旋转度盘和摇柄配合不协调，接地电阻测试仪不簸动位移5.2 着装正确安全帽、工作服、工作鞋、劳保手套穿戴正确5.3 清理现场符合文明生产要求5.4 完成时间按规定时间内完成6 合计100。

铁塔接地电阻标准
铁塔接地电阻是评价铁塔接地效果的重要指标，其标准参考国家标准《电力系统接地装置技术规程》（DL/T 1431-2016）中的规定。

根据该标准，铁塔接地电阻应符合以下要求：
1. 钢管塔接地电阻应小于3Ω，角钢塔和桅杆塔接地电阻应小于10Ω。

2. 铁塔接地电阻应在验收前进行测量，采用四线法或三电极法测量，采用频率不应低于25Hz。

3. 铁塔接地电阻测量应在干燥天气条件下进行，如遇雨雪、土壤湿度较高等情况，应进行修正计算。

4. 铁塔接地电阻测量应在施工完毕或维修完成后尽快进行，确保接地系统安全可靠。

同时，每年应进行一次接地电阻测量，及时排除可能存在的故障和缺陷。
