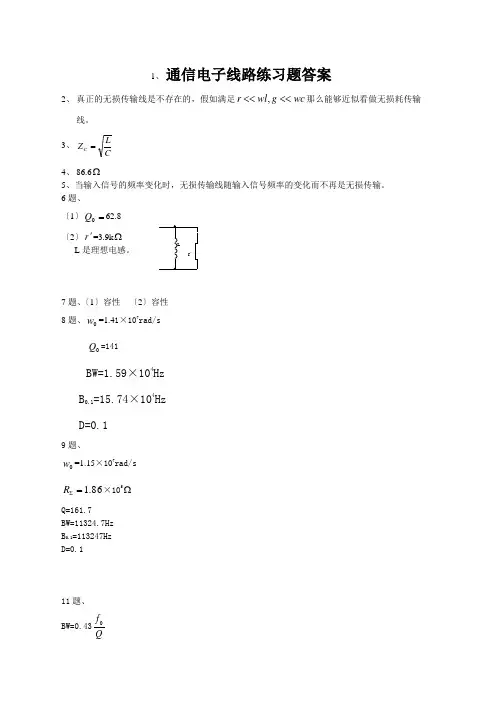

1_309010_通信电子线路考试题目+答案

1、通信电子线路练习题答案2、 真正的无损传输线是不存在的，假如满足wc g wl r <<<<,那么能够近似看做无损耗传输线。

3、 CL Z C =4、 86.6Ω5、当输入信号的频率变化时，无损传输线随输入信号频率的变化而不再是无损传输。

6题、〔1〕=0Q 62.8〔2〕r '=3.9k Ω L 是理想电感。

7题、〔1〕容性 〔2〕容性 8题、0w =1.41×107rad/s0Q =141 BW=1.59×104HzB 0.1=15.74×104Hz D=0.19题、0w =1.15×107rad/s 86.1=∑R ×105ΩQ=161.7BW=11324.7Hz B 0.1=113247Hz D=0.111题、 BW=0.43Qf 012题、〔1〕p f 与q f 专门接近； 在p q f f f <<时，回路出现容性。

〔2〕p f >q f ，在频率q f 处回路短路状态，在频率p f 处回路处于开路状态。

；〔3〕q q q p f C C f f 02=-13题、临界或弱过压状态14、600 ～80015题、因为低频功率放大器是对信号相对带宽比较宽的信号〔即宽带信号〕进行放大，因此不能采纳谐振回路〔只能对单一信号选择性比较好〕作为负载。

高频功率放大器因其信号的相对带宽专门窄〔即窄带信号〕能够采纳谐振回路作为负载，因此能够工作在丙类。

16题、〔1〕P 0=6.336W ， ηc =84.5% (2) 29.2V17题、〔1〕三极管的导通角变为600左右；〔2〕谐振回路L 1和C 1的谐振频率应该变为原先的2倍。

同时增加陷波电路，其谐振频率为基波频率。

18题、对角标注19题、〔1〕交流通路如图1：〔2〕电感三点式振荡器。

〔3〕1.6×105Hz〔4〕CB 作用，通交流，隔直流。

第一章习题答案1、画出调幅发射机的原理框图，并说明各部分的作用。

答：调幅发射机的原理框图如下所示：振荡器：用来产生高频信号。

倍频器：可将振荡器产生的高频信号频率升高到发射所需要的频率值。

倍频器可以是整倍数倍频，也可以非整倍数的分数倍频。

其输出频率即为发射所需要的载波频率信号。

在倍频器后通常还可设置高频功率放大器，用来放大载波信号，使之有足够的功率驱动发射天线（负载）向空中发射电波。

调制放大器：实际上是低频放大器，它由低频电压放大器和功率放大器组成，用来放大话筒所产生的微弱话音信号，然后送入调制器。

调制器有幅度调制器，频率调制器，相位调制器等。

调幅广播发射机用的是幅度调制器。

它是将高频等幅载波信号的幅度随着低频信号的大小发生变化的电子电路。

经过调制器调制后的高频载波信号叫做高频已调信号，高频已调信号可以经过高频功率放大器放大后驱动相应负载。

发射机中的负载是天线。

2 、画出超外差接收机的原理框图，并说明各部分的作用。

答：超外差接收机的原理框图如下图所示：高频放大器高频放大器：对天线接收到的微弱信号进行放大，同时对接收信号进行选频，抑制有用频率信号以外的其它无用频率信号。

高频放大器输出载波为c f 的已调信号和本机振荡器所提供的频率为L f 的高频等幅信号同时输入混频器。

混频器的作用，在混频器的输出端可以得到固定的中频信号。

在超外差接收机中，通常采用本振频率与载波频率之差I L c f f f =-作中频频率。

这种作用就是所谓的外差作用。

也是超外差接收机的由来。

当输入信号频率变化时，使本机振荡频率也相应的改变，保持中频频率固定不变，因此中频放大器的增益和选择性都与接收的信号载波频率无关。

中频放大器是中心频率为I f ，带宽为I f f f ∆=-的选频放大器，它可以进一步滤除中频以外的无用信号。

并将有用中频信号放大到足够值。

中频信号是已调波信号，且调制规律不变。

即中频信号保留了输入信号中的全部有用信息。

通信线路考试试题及答案一、选择题1.以下不属于通信线路常见的传输介质是：A. 光纤B. 同轴电缆C. 双绞线D. 无线电波2.计算机网络中，常用的数据传输方式是：A. 并行传输B. 串行传输C. 并行和串行传输都有D. 以上说法都不对3.下列哪个是数据通信中常用的错误校验方法？A. CRC校验B. 奇偶校验C. 循环冗余检测D. 奇偶校验和CRC校验都是4.在通信线路中，线路的带宽表达了什么信息？A. 最大数据传输速率B. 信号的频率范围C. 信噪比D. 信号的幅度范围5.在通信中，常用的调制方式是：A. AM调制B. FM调制C. PM调制D. 调频调制二、简答题1.请解释什么是同轴电缆，并简要描述其在通信线路中的应用。

2.什么是多路复用技术？举例说明常见的多路复用技术。

3.数据通信中，什么是协议？为什么协议在通信中非常重要？三、计算题1.某通信线路的带宽为10 Mbps，每个数据包的大小为1000字节，计算该线路能够传输的最大数据包数量。

2.假设一个信道的带宽为5 kHz，传输数据所需的带宽为2 kHz，计算该信道的信噪比。

四、应用题1.假设你需要设计一个局域网，包含10台计算机和1台服务器。

请简单描述你会选择什么样的通信线路以及相关的配置设备。

2.数据中心需要建立一个高速、可靠的通信线路来连接各个服务器，并保证大规模数据传输的效率和可靠性。

请提出你的建议，并解释你的设计思路。

答案如下：一、选择题答案：1. D2. B3. C4. B5. D二、简答题答案：1. 同轴电缆是一种由内至外依次包括导体、绝缘层、外导体和外护套的电缆结构。

在通信线路中，同轴电缆常用于传输高频率的信号，如电视信号、宽带网络信号等。

2. 多路复用技术是指将多个信号合并在一个通信线路上传输，从而提高线路的利用率。

常见的多路复用技术有频分多路复用（FDM）、时分多路复用（TDM）和码分多路复用（CDM）等。

3. 协议是指在数据通信中，为了使通信的各个参与者能够按照一定的规范进行数据交换和通信而制定的一系列规则。

《通信电子电路》期末考试卷及答案班别姓名学号成绩一、填空题（每空1分，共15分）1、无线电波的多径传播是指无线电波传播的机理是多种多样的，发射机天线发射的无线电波，通过不同路径到达接收机。

2、在蜂窝移动通信系统中，电磁波遇到各种障碍物时会产生反射和散射现象，会对直射波造成干涉，即产生多径衰落现象。

3、由于移动用户在不停地运动，当达到一定速度时，固定接收点的载波频率将随运动速度的不同，产生不同的频移，这种现象叫做多普勒效应。

4、调制是按照调制信号的变化规律去改变载波某参数的过程。

根据调制器功能的不同，调制可以分为幅度调制、频率调制、相位调制。

5、电路的谐振是指当外加信号的频率等于回路所固有谐振频率时，这种状态就称为谐振。

并联谐振电路的特点是：感抗等于（填“大于”“等于”或“小于”）容抗，此时回路两端电压达到最大（填“最大”或“最小”）。

6、常用的集中选频滤波器件有高阶LC滤波器、石英晶体滤波器、陶瓷滤波器、声表面滤波器和螺旋滤波器。

7、高频功率放大器的主要技术指标是输出功率和输出效率。

8、变容二极管的特点是它的容量随着加在它两端的反向电压的绝对值的增大而减少。

它常用在本地振荡电路中。

9、频率合成器是一种频率可调或可程控的高稳定的信号源。

它利用锁相环的频率跟踪特性。

可以完成分频、倍频和混频的功能，构成频率变换电路。

二、判断题（每题2分，共30分）（请把答案填在下表相应位置）1、现代通信系统和电子设备中的控制电路有：自动增益控制电路、自动频率控制电路和自动相位控制电路。

（）2、读电路图时，在追踪直流供电电路时，有一个原则是，在直流流通的通路中不可以有任何电感存在。

（）3、在电路中，直流电源接入点都接有对地的旁路电容，作为滤波、退耦之用。

4、在无线电技术中，调幅就是用高频信号去控制调制信号的幅度，使调制信号的振幅按照高频载波信号的变化规律进行变化。

（）5、角度调制是频率调制和相位调制的合称。

角度调制就是用调制信号去控制高频载波的频率或相位，使之随调制信号的变化规律而变化。

第一章习题参考答案：1-11-3解：1-5解：2-3解：2-4由一并联回路，其通频带B过窄，在L、C不变的条件下，怎样能使B增宽？答：减小Q值或减小并联电阻2-112-14解：又解：接入系数p=c1/〔c1+c2〕=0.5，折合后c0’=p2*c0=0.5pf,R0’=R0/ p2=20kΩ,总电容C=Ci+C0’+C1C2/(C1+C2)=15.5pf,回路谐振频率fp=45.2Mhz，谐振阻抗Rp=1/〔1/Ri+1/Rp0+1/R0’〕,其中Rp0为空载时回路谐振阻抗，Rp0=Q0*2πΩ，因此，回路的总的谐振阻抗为：Rp=1/〔1/Ri+1/Rp0+1/R0’〕=5.15 K Ω，有载QL=Rp/〔2π 4-3答：4-5解：4-64-14 一调谐功率放大器工作于临界状态，已知V CC =24V ，临界线的斜率为/V ，管子导通角为90︒，输出功率P o =2W ，试计算P =、P c 、ηc 、R p 的大小。

解：︒=90c θ，查表得 57.1)90(,319.0)90(,5.0)90(101=︒=︒=︒g αα)(min max cm cc cr CE cr c V V g V g i -==)()()(11max 1c cm cc cr c c cm V V g i I θαθα-==5.0)24(6.05.02)()(2121110⨯-⨯⨯=⇒-==cm cm c cm cc cr cm cm cm V V V V g V I V P θα 解得V V cm 43.23= 98.02443.23===cc cm V V ξ %93.7698.0*57.1*5.0)(211===ξθηc c gW P P c 6.2769.020====ηW P P P c 6.026.20=-=-==Ω===24.137)2*2/()43.23()2/(202P V R cm p5-13[书上〔6〕L1C1〈L3C3〈L2C2=〉f1〉f3〉f2，不能起振 ]解：5-15如图〔a〕所示振荡电路，〔1〕画出高频交流等效电路，说明振荡器类型；〔2〕计算振荡器频率57uH 57uH解：〔1〕图〔b 〕是其高频交流等效电路，该振荡器为：电容三端式振荡器 〔2〕振荡频率：L=57uH ，振荡频率为：，f 06-36-4 某发射机只发射载波时，功率为9kW ；当发射单音频调制的已调波时，信号功率为10.125kW ，求调制系数m a 。

电子行业通信电子线路习题答案1. 简答题1.1 什么是通信电子线路？通信电子线路是指用于实现信息传输和通信功能的电子线路，主要由电子元器件、电路板、电连接件等组成。

通信电子线路在电子行业中起到连接和传输信号的作用，广泛应用于电话、手机、电视、无线通信等领域。

1.2 通信电子线路的分类有哪些？通信电子线路可以按照不同的分类标准进行分类，主要包括以下几个方面： - 按照传输信号的特性分类：模拟信号线路和数字信号线路； - 按照信号的传输介质分类：有线通信电子线路和无线通信电子线路； - 按照线路的功能分类：发送线路和接收线路； - 按照线路的复杂程度分类：简单通信电子线路和复杂通信电子线路。

1.3 通信电子线路的设计原则有哪些？通信电子线路的设计原则主要包括以下几个方面： - 信号传输的稳定性：保证信号在线路传输过程中的稳定，防止信号失真和衰减； - 信噪比的优化：尽可能降低噪声对信号的干扰，提高信号的清晰度； - 电源电压的稳定性：保证电子线路的供电电压稳定，防止电压改变对线路性能的影响； - 线路的抗干扰性：提高线路的抗干扰能力，防止外界干扰对信号传输的影响； - 成本效益的考虑：在满足性能要求的前提下，合理控制成本，提高电子线路的经济效益。

2. 计算题2.1 问：已知某通信系统的发送端输出电压为1V，发送端电阻为100Ω，接收端电阻为200Ω，求在接收端的电压。

根据电压分压原理，接收端的电压可以通过计算得到：发送端电压 / (发送端电阻 + 接收端电阻) * 接收端电阻= 1V / (100Ω + 200Ω) * 200Ω= 0.67V所以，在接收端的电压为0.67V。

2.2 问：某通信系统的信号频率为10kHz，已知信号衰减值为-30dB，求信号经过多少米后衰减30dB？根据信号的传输特性，信号在传输过程中会产生衰减，衰减的大小与信号的频率和传输距离有关。

已知信号衰减值为-30dB，即信号的功率衰减了10(-30/10)=10(-3)倍。

通信电子线路_南昌大学中国大学mooc课后章节答案期末考试题库2023年1.变压器耦合甲类功率放大器理论上最大效率可达到（）。

答案:50%2.利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（）。

答案:过压3.单音调制时，DSB信号的频谱为：（）答案:上下两个边频4.功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（）答案:功放管静态工作点选择情况5.放大器工作在欠压状态，随着负载谐振电阻Re的增大而向临界状态过渡时，放大器的交流输出电压将（）。

答案:增大6.石英晶体谐振于fs时，相当于LC回路的（）。

答案:串联谐振现象7.下列电路不属于线性频谱搬移电路的是( )。

答案:调频电路8.高频谐振功率放大器工作时，可能观察到周期性尖顶余弦脉冲的工作状态是（）。

答案:欠压状态9.若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为（）答案:uAM(t)=UC（1＋macosΩt）cosωCt10.三点式振荡电路的组成法则归结为：（）。

答案:B-E和C-E同性质电抗， B-C异性质电抗11.普通调幅信号经过混频，包络线不变，波形的振荡频率变化答案:正确12.无线电接收机可通过下混频降低已调波的频率答案:正确13.混频只适用于振幅调制信号，不能应用于调频、调相信号答案:错误14.某超外差电台接收机的中频为465kHz，当收听1396kHz电台节目时，同时听到约1kHz的哨叫声。

该混频干扰的类型是干扰哨声。

答案:正确15.中频fI＝465kHz的下混频无线电接收机，当接收信号频率fc＝960kHz，本振信号频率为1425 kHz。

答案:正确16.谐振功率放大器电路的直流馈电电路只有串馈连接方式。

答案:错误17.谐振功放的工作状态分欠压、临界和过压三种，欲使谐振功放高效率地输出最大功率，应使放大器工作在临界状态。

答案:正确18.调相时最大频偏不仅与调制信号的振幅有关，而且与调制信号频率有关答案:正确19.调频与调相的有效通频带公式相同答案:正确20.关于LC并联谐振回路中的品质因数，在高Q的情况下，空载品质因素等于并联谐振时的感抗(或容抗)除以损耗电阻R答案:正确21.单频调制的普通调幅中，若调幅指数为1，则信号功率分配比例是答案:上下边频功率之和占普通调幅波总功率的1⁄3载波占普通调幅波总功率的2⁄322.某电容三端式振荡器不能起振，下述何种方法可以帮助起振？答案:增大反馈系数减小基极偏置23.对于高频谐振功率放大器，以下措施中可提高集电极效率的是______答案:降低集电极耗散功率使电流ic最大值和电压Vce最小值对齐减小导通角24.答案:串联型晶体振荡器电容反馈三端串联型晶体振荡器25.以下三端式振荡器中，不满足“射同基反”相位平衡条件的是答案:26.有关反馈式振荡器，以下说法正确的是答案:各个振荡条件中，主要的是相位平衡条件和振幅起振条件开环增益和反馈系数分别描述反馈式振荡器中放大器和反馈网络的电压放大能力反馈式振荡器需要同时满足平衡条件、稳定条件和起振条件才能振荡27.丙类谐振功率放大器的集电板电流的波形为波.答案:周期脉冲波28.丙类谐振功率放大器集电极与发射极之间电压uce的波形为波。

通信电⼦线路复习试题和答案《通信电⼦线路》复习题⼀、填空题1、通信系统由输⼊变换器、发送设备、信道、接收设备以及输出变换器组成。

2、⽆线通信中,信号的调制⽅式有调幅、调频、调相三种,相应的解调⽅式分别为检波、鉴频、鉴相。

3、在集成中频放⼤器中,常⽤的集中滤波器主要有:LC带通滤波器、陶瓷、⽯英晶体、声表⾯波滤波器等四种。

4、谐振功率放⼤器为提⾼效率⽽⼯作于丙类状态,其导通⾓⼩于 90度,导通⾓越⼩,其效率越⾼。

5、谐振功率放⼤器根据集电极电流波形的不同,可分为三种⼯作状态,分别为⽋压状态、临界状态、过压状态;欲使功率放⼤器⾼效率地输出最⼤功率,应使放⼤器⼯作在临界状态。

6、已知谐振功率放⼤器⼯作在⽋压状态,为了提⾼输出功率可将负载电阻Re 增⼤ ,或将电源电压Vcc 减⼩ ,或将输⼊电压Uim 增⼤。

7、丙类功放最佳⼯作状态就是临界状态,最不安全⼯作状态就是强⽋压状态。

最佳⼯作状态的特点就是输出功率最⼤、效率较⾼8、为了有效地实现基极调幅,调制器必须⼯作在⽋压状态,为了有效地实现集电极调幅,调制器必须⼯作在过压状态。

9、要产⽣较⾼频率信号应采⽤LC振荡器,要产⽣较低频率信号应采⽤RC振荡器,要产⽣频率稳定度⾼的信号应采⽤⽯英晶体振荡器。

10、反馈式正弦波振荡器由放⼤部分、选频⽹络、反馈⽹络三部分组成。

,相位起振条件11、反馈式正弦波振荡器的幅度起振条件为1AF(n=0,1,2…)。

12、三点式振荡器主要分为电容三点式与电感三点式电路。

13、⽯英晶体振荡器就是利⽤⽯英晶体的压电与反压电效应⼯作的,其频率稳定度很⾼,通常可分为串联型晶体振荡器与并联型晶体振荡器两种。

14、并联型⽯英晶振中,⽯英谐振器相当于电感,串联型⽯英晶振中,⽯英谐振器相当于短路线。

15、根据频谱变换的不同特点,频率变换电路分为频谱搬移电路与频谱的⾮线性变换电路。

16、普通调幅波的数学表达式U AM t=Ucm(1+M cosΩt)cosωct,为了实现不失真调幅,Ma⼀般≤1。

1.电子线路的分类方法很多，按照工作频率可分成低频电子线路、高频电子线路和微波电子线路。

2.通信系统由发送设备、信道、接受设备组成。

发端用户→发送设备→信道→接受设备→收端用户。

3.高频功率放大器按工作频带的宽窄，可分为窄宽高频功率放大器和宽带高频功率放大器。

窄宽高频功率放大器以LC并联谐振回路做负载，因此又把它称为谐振功率放大器。

宽带高频功率放大器以传输线变压器为负载，因此又把它称为非谐振功率放大器。

4.丙类工作时，θ<π/2。

把集电极电流脉冲用傅氏级数展开，可分解为直流、基波和各次谐波，因此，集电极电流ic可写为：c=ic0+ic1+ic2+…=Ic0+Ic1mcoswt+Ic2mcoswt+…。

5.已知集电极电流ic中有很多谐波分量，如果将LC振荡回路调谐在信号的n次谐波上，即w0=nw，则在回路两端将得到nw的电压uc=IcnmRen cosnwt的输出信号，它的频率是激励信号频率的n倍，所以这种谐振功率放大器称为倍频器。

6.由集电极调制特性可知，在过压区，输出电压幅度Ucm与Ec成正比。

利用这一特性，可以通过控制Ec的变化，实现电压、电流、功率的相应变化，这种功能称为集电极调幅。

7.在欠压区域，输出电压振幅与输入电压振幅基本成正比。

8.根据振荡条件，振动器应包括放大器，选频网络，反馈网络。

9.把在工作频带内功率谱密度分布均匀的噪声称为“白噪声”。

10.两个串联电阻的总噪声电压均方值等于串联等效电阻R=R1+R2产生的噪音电压均方值。

多个电阻串、并联组成的网络，其等效电阻的热噪声，就是该网络各个电阻所产生噪声的总和。

11.首先把这些非电信号通过各种传感器转换成电信号，称这种电信号为调制信号或基带信号。

调制信号都是频率比较低的信号。

12.调制信号就是把调制信号寄载在载波上的过程。

调制就是解调的逆过程。

13.振幅检波有两种方法：一种是包络检波，另一种是同步检波。

包络检波是从已调波振幅变化的包络中提取调制信号的方法。

第一章测试1.广义通信系统是由信源、输入变换器、发送设备、、接收设备、输出变换器、信宿七个基本部分组成。

A:有线信道B:传输通道C:自由空间D:无线信道答案:B2.输入变换器送给发送设备的电信号应反映原输入的全部信息，通常称此信号为已调信号。

A:对B:错答案:B3.模拟通信系统的调制方式主要包括（）。

A:跳频B:调幅C:扫频D:调相答案:BD4.卫星通信属于下列（）传播方式的特例。

A:直线B:地波C:天波D:绕射答案:A5.对于多路通信，已调波可以采用等方式实现。

A:频分复用B:时分复用C:码分复用D:功能复用答案:ABC6.对于一个最简单调幅接收机来说，它由接收天线、选频回路、（）、耳机四部分组成。

A:振幅放大器B:鉴相器C:检波器D:鉴频器答案:C7.直接放大式接收机与最简单接收机相比，下列说法不正确的是。

A:直接放大式接收机适用于可变频率的接收B:直接放大式接收机灵敏度较高C:直接放大式接收机的结构复杂，最简单接收机结构简单D:直接放大式接收机的检波器输入电压较大答案:A8.调频电台信号的传播方式为（）传播。

A:直线B:视距C:反射和折射D:绕射答案:C9.中波和短波信号可以以地波和天波两种方式传播，短波以地波为主，中波以天波为主。

A:错B:对答案:A10.超外差接收机结构上的特点是具有（）电路。

A:检波B:高频放大C:.功率放大D:混频答案:D第二章测试1.对于一般的小信号调谐放大器，其稳定系数S（）就认为是稳定的。

A:≥1B:<5C:≥5D:<1答案:C2.并联谐振回路是小信号放大器的主要组成部分，其作用不包括（）。

A:阻抗匹配B:滤除谐波成分C:产生新的频率成分D:选出有用频率答案:C3.单向化的目的是提高放大器的稳定性，常用的方法有（）。

A:中合法B:失配法C:匹配法D:中和法答案:BD4.小信号谐振放大器工作不稳定的主要原因是yfe≠0。

A:错B:对答案:A5.串联和并联谐振回路在等效转换过程中，品质因数保持不变。

标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（　B　）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。

第一章习题答案1、画出调幅发射机的原理框图，并说明各部分的作用。

答：调幅发射机的原理框图如下所示：振荡器：用来产生高频信号。

倍频器：可将振荡器产生的高频信号频率升高到发射所需要的频率值。

倍频器可以是整倍数倍频，也可以非整倍数的分数倍频。

其输出频率即为发射所需要的载波频率信号。

在倍频器后通常还可设置高频功率放大器，用来放大载波信号，使之有足够的功率驱动发射天线（负载）向空中发射电波。

调制放大器：实际上是低频放大器，它由低频电压放大器和功率放大器组成，用来放大话筒所产生的微弱话音信号，然后送入调制器。

调制器有幅度调制器，频率调制器，相位调制器等。

调幅广播发射机用的是幅度调制器。

它是将高频等幅载波信号的幅度随着低频信号的大小发生变化的电子电路。

经过调制器调制后的高频载波信号叫做高频已调信号，高频已调信号可以经过高频功率放大器放大后驱动相应负载。

发射机中的负载是天线。

2 、画出超外差接收机的原理框图，并说明各部分的作用。

答：超外差接收机的原理框图如下图所示：高频放大器高频放大器：对天线接收到的微弱信号进行放大，同时对接收信号进行选频，抑制有用频率信号以外的其它无用频率信号。

高频放大器输出载波为c f 的已调信号和本机振荡器所提供的频率为L f 的高频等幅信号同时输入混频器。

混频器的作用，在混频器的输出端可以得到固定的中频信号。

在超外差接收机中，通常采用本振频率与载波频率之差I L c f f f =-作中频频率。

这种作用就是所谓的外差作用。

也是超外差接收机的由来。

当输入信号频率变化时，使本机振荡频率也相应的改变，保持中频频率固定不变，因此中频放大器的增益和选择性都与接收的信号载波频率无关。

中频放大器是中心频率为I f ，带宽为I f f f ∆=-的选频放大器，它可以进一步滤除中频以外的无用信号。

并将有用中频信号放大到足够值。

中频信号是已调波信号，且调制规律不变。

即中频信号保留了输入信号中的全部有用信息。

通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2. 针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3. 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

4. 调频电路有直接调频、间接调频两种方式5. 根据工作特点的不同，检波器有同步检波器和非同步检波器两种。

6.对于FM广播、TV、导航移动通信均属于超短波波段通信。

7. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。

与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。

8. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。

9.检波有同步和非同步检波两种形式。

10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。

11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。

12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。

13. 角度调制是用音频信号控制载波的频率、相位。

14. 短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。

15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。

16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。

17.小信号调谐放大器的集电极负载为LC谐振回路。

18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的1.4倍。

19. 晶体管在高频工作时，放大能力下降。

20.所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到（略）高于和（略）低于信号的中心频率。

21.已知功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了欠压状态。

江苏技术师范学院2006—2007学年第1学期《通信电子线路》试卷（1A ）参考答案及评分标准第5-6小题每空2分，其余每空1分，共22分）1.AM 的高电平基极调制电路，工作状态应选择在__欠压___（欠压，过压）状态。

2.混频器的副波道干扰是___外来干扰__信号和本振信号形成的一种组合频率干扰，与前端电路的选择性__有关___（有关，无关）。

3.锁相环路是一种相位闭环控制系统，包括___鉴相器___、__环路滤波器___和___压控振荡器____三个部分，其中__压控振荡器__是被控制的对象；环路锁定后存在剩余__相位__（频率，相位）误差。

4.对于输入高频小信号而言，混频器中混频管可看作线性元件；而其参数随_本振__信号的改变而发生改变，故称混频管为___线性时变___（线性时变、非线性时变）元件。

5.已知下混频前调频信号f c =10.8MHz ，△f m =1.6KHz ，m f =32，且本振频率f L =12.8MHz ，则混频后调频信号的f c =__2MHZ___，△f m =__1.6KHZ__，m f =__32__。

6. 鉴频器的组成框图如图所示，则u 01为__调频调幅___信号，方框图A 为__包络检波___电路。

若该鉴频器的鉴频灵敏度S f =5mV/KHz ，当输入u(t)=3cos(2π×106t +10sin2π×103t)（V ）时，则u 0为30.05cos 210)(V)t π⨯。

二、是非题（每小题2分，共10分）1、（×）一谐振功率放大器工作在欠压状态，当减小负载电阻时可调到临界状态。

2、（√）在鉴频器前采用限幅电路，是为了改善调频系统的信噪比。

3、（×）设计一个高稳定度的、振荡频率可调的振荡器可选用晶体振荡器。

4、（×）在包络检波电路中，为了不产生惰性失真可增大检波负载电阻。

5、（√）调频波的功率等于未调载波功率。
