LW15-550瓷柱式六氟化硫断路器产品介绍

联动) 。
三、平高电气断路器概述
2、LW10系列瓷柱式SF6断路器产品
2.1 252kV电压等级
• 配B型阀系统液压机构的LW10B-252型SF6断路器。 • 配德国ABB公司弹簧液压机构的LW10B-252/YT型SF6断路器； • 配贝林格阀的集成块液压机构的LW10B-252/CYT型SF6断路器； • 配贝林格阀的集成块液压机构的LW10B-252(H) (0.4MPa)型SF6
• 污秽：污秽严重的地区容易导致断路器外绝缘的污闪事故。可以 通过增加爬电距离和选用合适的绝缘材料（如硅橡胶）来解决。
• 风力：过大的风力可能使断路器变形甚至断裂，断路器风压不超过 700Pa，相应于风速34m/s，每平方米受力约700N。
• 覆冰：断路器覆冰厚度不超过20mm。
4 其它方面
• 允许分合次数（即机械寿命）。 • 开断额定短路开断电流次数（即电寿命）。 • 密封性能：SF6断路器SF6气体年泄露率不超过0.5%。 • 对周围环境的影响，如噪声水平、无线电干扰电压
目前我公司有3150A、4000A、5000A三种配置。
二、高压断路器参数简介
3 、额定绝缘水平
额定绝缘水平是指断路器能够耐受的工频耐受电压、雷电 耐受冲击电压或操作冲击耐受电压，额定电压越高，相应的绝 缘水平也越高。
断路器绝缘特性分为内绝缘和外绝缘。 内绝缘主要由不同灭弧室结构及充不同压力下的SF6气体来 实现，外绝缘主要依靠产品瓷套爬距高低来实现。这就是为何 126kV产品由一节支柱、一个灭弧室组成，252kV产品有两节支 柱、灭弧室瓷套远比126产品高， 550kV产品由三节支柱或两 节加长支柱、两个灭弧室串联组成。
二、高压断路器参数简介
6、额定时间参数

每台断路器充入SF6气体重量
每台断路器重量 每极主回路电阻 每断口并联电容器 无线电干扰电压 机械寿命
27
28 29 30 31 32
μ V
次 次 MPa
≤500
3000 20 0.60 CYA4液压弹簧操 动机构 GB1984及 IEC62271-100
额定短路开断电流下的电寿命
额定SF6气体(相对)压力(20℃) 配用的操动机构 符合标准
绝缘拉杆 合闸位置 侧视图
绝缘拉杆 分闸位置 绝缘拉杆 三通躯壳 不带合闸电阻 侧视图
带合闸电阻
2.5 支柱瓷套装配 支柱套管支撑躯壳并使带电部件与大地绝缘。绝缘拉杆由导向件导向，将液压 弹簧操动机构的运动传递给躯壳中的连杆。支柱套管中充有SF6气体。支柱套管的下 部装有动密封，其中装有弹簧、密封圈，保证气密封。动密封在出厂前已装配完好 并检查合格，在现场装配时，不能拆下，因为该部分需由专业人员装配。
四
结构和工作原理
7-阀门
动密封
5-下部导向件 4-中间法兰
3-支柱瓷套
2-绝缘拉杆
1-上部导向件
连下部 （接机构）
2.6 连接机构 每极灭弧室的直动密封杆1进入机构箱内通过夹叉2接头4与操动机构上的操作活 塞杆6相连，接头4与活塞杆6由半环5及螺母3固定。 出厂前，机构与断路器的连接位置已调整完好，安装时应注意不要随意调整夹叉2与 接头4的相对位置—不能松动螺母3。
1300
1.3×550 /√3 2.0×550 /√3 2 2.5×220
4 5
断口间 5min零表压工频耐受电压（有效值） 对地 辅助回路短时工频耐受电压
kV
6
分、合闸线圈短时工频匝间耐受电压

0KA.605.107 标记 处数 更改文件号 签 字 日 期
LW15A-550 高压交流断路器
0KA.412.1013
代替 共 64 页 第 4 页
1 概述
1.1 产品型号和名称 1.1.1 产品型号： LW15A-550/Y 54000000-63（以下简称 LW15A-550）。 1.1.2 产品名称：高压交流断路器。 1.2 产品主要用途和使用范围、环境条件 1.2.1 产品主要用途和使用范围
Hale Waihona Puke 0KA.605.107 标记 处数 更改文件号 签 字 日 期
LW15A—550 高压交流断路器安装使用说明书
0KA.412.1013 共 64 页 第 2 页
0KA.605.107
目次
2.3.4.3 2.3.4.4 2.3.4.5 2.3.4.6
页次 合闸位置闭锁的撤消… … … … … … … … … … … … … … … … … 30 充能模块… … … … … … … … … … … … … … … … … … … … … … 30 油位及操动机构液压油的充入… … … … … … … … … … … … … 30 操动机构的手动充能… … … … … … … … … … … … … … … … … 32
标记 处数 更改文件号 签 字 日 期
LW15A—550 高压交流断路器安装使用说明书
0KA.412.1013 共 64 页 第 3 页
目次 页次
3.14 安装、调试、试验完成后的最终检查… … … … … … … … … … … … 53 4 运行与维护… … … … … … … … … … … … … … … … … … … … … 53 4.1 运行和维护… … … … … … … … … … … … … … … … … … … .53 4.2 运行中的故障处理… … … … … … … … … … … … … … … … … … … … 53 5 检修… … … … … … … … … … … … … … … … … … … … … … … … … … … 54 5.1 定期检修… … … … … … … … … … … … … … … … … … … … … … … … 54 5.2 全面检修… … … … … … … … … … … … … … … … … … … … … … … … 54 5.3 检修注意事项… … … … … … … … … … … … … … … … … … … … … 56 5.4 检修所需备品备件… … … … … … … … … … … … … … … … … … … 57 5.5 检修专用工具… … … … … … … … … … … … … … … … … … … … … 57 5.5 检修专用工具… … … … … … … … … … … … … … … … … … … … … … 57 5.6 检修前的准备工作… … … … … … … … … … … … … … … … … … … … 58 5.7 检修方法… … … … … … … … … … … … … … … … … … … … … … … … 58 5.7.1 动、静弧触头和喷口的检修… … … … … … … … … … … … … 58 5.7.2 吸附剂的更换… … … … … … … … … … … … … … … … … … … … … 59 5.7.3 O 形密封圈的更换… … … … … … … … … … … … … … … … … … … 59 5.7.4 轴销及传动件的检修… … … … … … … … … … … … … … … … … … 61 6 随机文件及随机附件、工具… … … … … … … … … … … … … … 61 6.1 随机文件… … … … … … … … … … … … … … … … … … … … … … … … 63 6.2 随机附件、工具… … … … … … … … … … … … … … … … … … … … 63 7 订货须知… … … … … … … … … … … … … … … … … … … … … … … … … 63

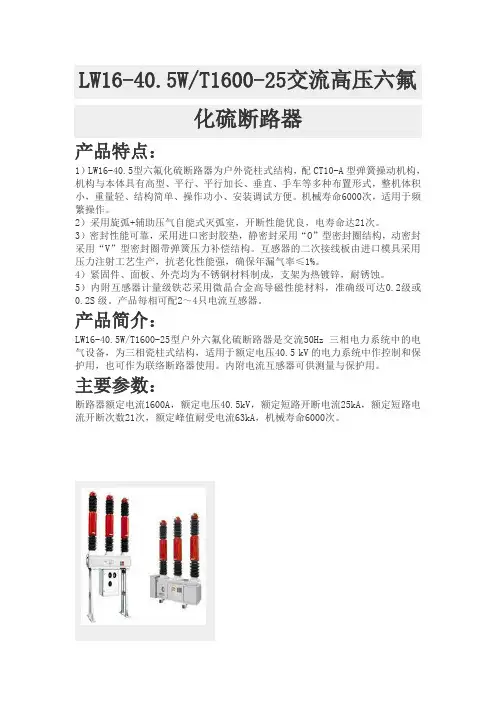

LW16-40.5W/T1600-25交流高压六氟
化硫断路器
产品特点：
1）LW16-40.5型六氟化硫断路器为户外瓷柱式结构，配CT10-A型弹簧操动机构，机构与本体具有高型、平行、平行加长、垂直、手车等多种布置形式，整机体积小，重量轻、结构简单、操作功小、安装调试方便。

机械寿命6000次，适用于频繁操作。

2）采用旋弧+辅助压气自能式灭弧室，开断性能优良，电寿命达21次。

3）密封性能可靠，采用进口密封胶垫，静密封采用“O”型密封圈结构，动密封采用“V”型密封圈带弹簧压力补偿结构。

互感器的二次接线板由进口模具采用压力注射工艺生产，抗老化性能强，确保年漏气率≤1%。

4）紧固件、面板、外壳均为不锈钢材料制成，支架为热镀锌，耐锈蚀。

5）内附互感器计量级铁芯采用微晶合金高导磁性能材料，准确级可达0.2级或0.2S级。

产品每相可配2～4只电流互感器。

产品简介：
LW16-40.5W/T1600-25型户外六氟化硫断路器是交流50Hz三相电力系统中的电气设备，为三相瓷柱式结构，适用于额定电压40.5 kV的电力系统中作控制和保护用，也可作为联络断路器使用。

内附电流互感器可供测量与保护用。

主要参数：
断路器额定电流1600A，额定电压40.5kV，额定短路开断电流25kA，额定短路电流开断次数21次，额定峰值耐受电流63kA，机械寿命6000次。

LW24-72.5瓷柱式高压交流六氟化硫断路器LW24-72.5瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，佳吉电气采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动LW24-72.5型户外瓷柱式高压交流六氟化硫断路器性能：1）. 优良的开断性能2）．较长的电寿命3）．可靠的绝缘性能4）．较长的机械寿命5）．运行安全可靠，维护工作量小LW24-72.5型户外瓷柱式高压交流六氟化硫断路器主要技术参数：★额定电压72.5KV；佳吉电气★额定电流3150A；★额定短路开断电流31.5KA；★额定短路关合电流（峰值）80KA；★额定短时耐受电流31.5KA；★额定短路持续时间4s；额定峰值耐受电流（峰值）80KA；★额定绝缘水平，1min工频耐受电压（有效值）（20℃ 0.4MPa SF6气体）断口间160＋42KV，对地160KV(干试、湿试相同)；雷电冲击耐受电压（峰值）1.2/50μs（20℃ 0.4MPa SF6气体）断口间350＋60KV，对地350KV。

★零表压5min工频耐受电压（有效值）84KV★分闸时间≤0.03s★开断时间≤0.06s★合闸时间≤0.15s★分－合时间≥0.3s★合－分时间0.06s★断路器内SF6气体（20℃）额定压力0.50MPa，报警压力0.45MPa，闭锁压力0.40MPa，含水量≤150PPM （V/V）年漏气率≤1％LW24-72.5型户外瓷柱式高压交流六氟化硫断路器结构简介：该产品有户内和户外两种布置形式，每种布置形式可分为断路器间隔和测保间隔。

每个间隔均由固定部分和可动部分两大部分组成。

固定部分包括隔离插头、接地开关和就地操作控制柜等。

可动部分是以小车为基座而将不同电器元件组装在一起的可整体移动的电器模块。

断路器间隔的可动部分由自能式SF6断路器、电流互感器和隔离插头等组成。

测保间隔的可动部分由电压互感器、避雷器和隔离插头等组成。

126kV～550kV瓷柱式/罐式交流断路器招标技术规范本规范对应的专用技术规范目录高压交流断路器标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表8 投标人技术偏差表”外，必要时应提供相应试验报告。

投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。

2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。

3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。

4、进口的关键元件应取得供应商的供货承诺函。

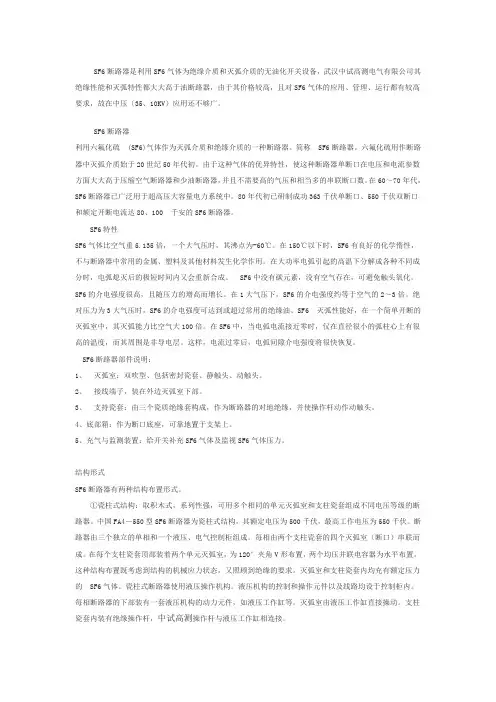

SF6断路器是利用SF6气体为绝缘介质和灭弧介质的无油化开关设备，武汉中试高测电气有限公司其绝缘性能和灭弧特性都大大高于油断路器，由于其价格较高，且对SF6气体的应用、管理、运行都有较高要求，故在中压（35、10KV）应用还不够广。

SF6断路器利用六氟化硫 (SF6)气体作为灭弧介质和绝缘介质的一种断路器。

简称 SF6断路器。

六氟化硫用作断路器中灭弧介质始于20世纪50年代初。

由于这种气体的优异特性，使这种断路器单断口在电压和电流参数方面大大高于压缩空气断路器和少油断路器，并且不需要高的气压和相当多的串联断口数。

在60～70年代，SF6断路器已广泛用于超高压大容量电力系统中。

80年代初已研制成功363千伏单断口、550千伏双断口和额定开断电流达80、100 千安的SF6断路器。

SF6特性SF6气体比空气重5.135倍，一个大气压时，其沸点为-60℃。

在150℃以下时，SF6有良好的化学惰性，不与断路器中常用的金属、塑料及其他材料发生化学作用。

在大功率电弧引起的高温下分解成各种不同成分时，电弧熄灭后的极短时间内又会重新合成。

SF6中没有碳元素，没有空气存在，可避免触头氧化。

SF6的介电强度很高，且随压力的增高而增长。

在1大气压下，SF6的介电强度约等于空气的2～3倍。

绝对压力为3大气压时，SF6的介电强度可达到或超过常用的绝缘油。

SF6 灭弧性能好，在一个简单开断的灭弧室中，其灭弧能力比空气大100倍。

在SF6中，当电弧电流接近零时，仅在直径很小的弧柱心上有很高的温度，而其周围是非导电层。

这样，电流过零后，电弧间隙介电强度将很快恢复。

SF6断路器部件说明：1、灭弧室：双吹型、包括密封瓷套、静触头、动触头。

2、接线端子，装在外边灭弧室下部。

3、支持瓷套：由三个瓷质绝缘套构成，作为断路器的对地绝缘，并使操作杆动作动触头。

4、底部箱：作为断口底座，可靠地置于支架上。

5、充气与监测装置：给开关补充SF6气体及监视SF6气体压力。

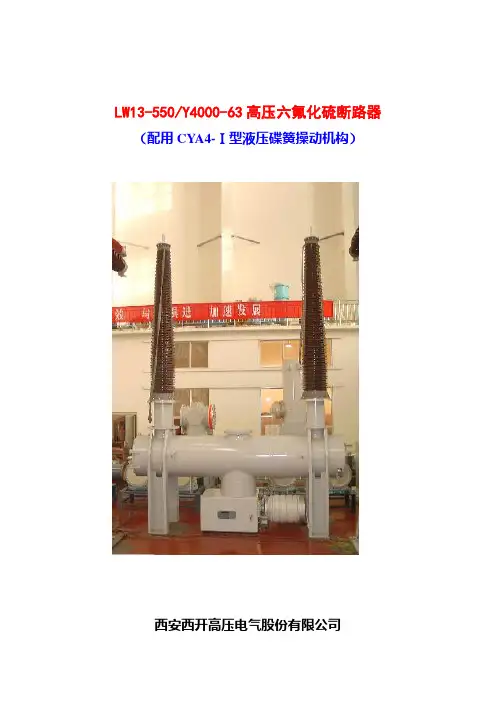

LW13-550/Y4000-63高压六氟化硫断路器（配用CYA4-Ⅰ型液压碟簧操动机构）西安西开高压电气股份有限公司1.概述LW13-550/Y4000-63罐式六氟化硫断路器是西安西开高压电气股份有限公司在公司成熟产品LW13-550/Q4000-63罐式六氟化硫断路器的技术上，消化吸收ABB先进技术，结合市场需求设计开发的具有国际先进水平的户外三极交流高压开关设备,用于大型发电厂、变电站及输变电线路中,是电力系统的控制和保护电器。

本产品灭弧室为双断口结构，与原双断口断路器LW13-550/Q4000-63灭弧室结构完全一样,其简要灭弧原理见图1。

在灭弧室中充有0.50MPa具有优良的灭弧性能和绝缘性能的SF6气体,在断路器分闸时,通过压气缸内产生的高压气流熄灭电弧。

机构采用ABB公司生产的技术先进、性能可靠的液压碟簧操动机构，所配机械特性与原CQ7-I型气动操动机构特性范围基本一致。

图1 灭弧原理2. 型号及名称LW13-550/Y4000-63罐式高压六氟化硫断路器。

3. 用途LW13-550/Y4000-63高压六氟化硫断路器为户外交流高压电器设备，用于发电厂、变电站及输变电线路的控制和保护，也可作联络断路器用。

4. 技术参数4.1 使用环境条件如下：环境温度-30 +40℃；最大日温差25℃日照强度不超过1000W/m2（晴天中午）；海拔≤1000 m；外绝缘污秽等级Ⅲ级（25 mm/kV）；最大覆冰厚度10mm；最大风速34 m/s；相对湿度（月平均）≤90%(20℃时)；抗震设防烈度9度；5. 总体结构及主要部件结构概述5.1 结构特点LW13-550/Y4000-63高压六氟化硫断路器为双断口结构，断口间有并联电容器，可按用户需要带合闸电阻，每台产品由三个单极组成，每个单极包括灭弧室、出线瓷套、电流互感器、操动机构和罐体。

产品每极配用一台CYA4-Ⅰ型液压碟簧操动机构，单极操作，也可三极电气联动操作。

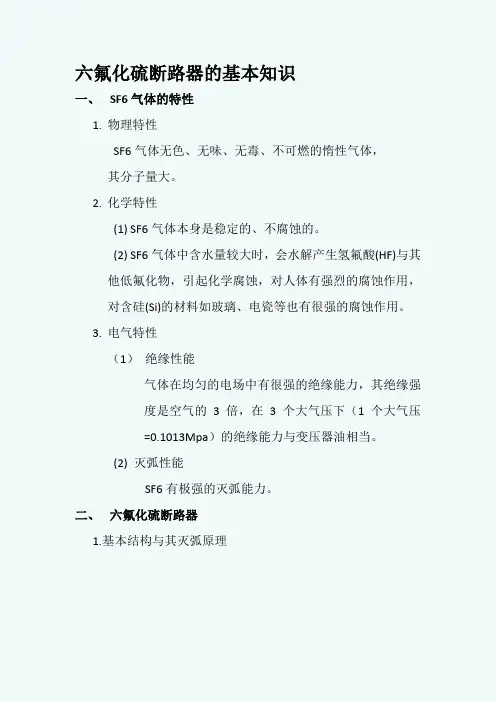

六氟化硫断路器的基本知识一、SF6气体的特性1.物理特性SF6气体无色、无味、无毒、不可燃的惰性气体，其分子量大。

2.化学特性(1) SF6气体本身是稳定的、不腐蚀的。

(2) SF6气体中含水量较大时，会水解产生氢氟酸(HF)与其他低氟化物，引起化学腐蚀，对人体有强烈的腐蚀作用，对含硅(Si)的材料如玻璃、电瓷等也有很强的腐蚀作用。

3.电气特性（1）绝缘性能气体在均匀的电场中有很强的绝缘能力，其绝缘强度是空气的3倍，在3个大气压下（1个大气压=0.1013Mpa）的绝缘能力与变压器油相当。

(2) 灭弧性能SF6有极强的灭弧能力。

二、六氟化硫断路器1.基本结构与其灭弧原理SF6断路器灭弧室工作示意图如图2-35所示。

断路器分闸时，装有动触头和绝缘喷嘴的气缸由断路器操动机构通过连杆带动，离开静触头，造成气缸与活塞的相对运动，压缩SF6，使之通过喷嘴吹弧，从而使电弧迅速熄灭。

1．上接线段子2.绝缘筒（内为气缸与触头灭弧系统） 3.下接线端子 4.操动机构箱 5.小车 6.断路弹簧六氟化硫断路器灭弧室工作示意图1.静触头2.绝缘玻璃3.动触头4.气缸（连同动触头由操动机构传动）5.压气活塞（固定）6.电弧1.出线帽2.瓷套3.电流互感器4.互感器连接护管5.吸附器6.外壳7.底架8.气体管道9. 分合指示10.铭牌11.传动箱12.分闸弹簧13.螺套14.起吊环15.弹簧操动机构六氟化硫断路器灭弧式分解图2.结构形式SF6断路器有两种结构布置形式。

①瓷柱式结构：取积木式，系列性强，可用多个相同的单元灭弧室和支柱瓷套组成不同电压等级的断路器。

中国FA4－550型SF6断路器为瓷柱式结构,其额定电压为500千伏，最高工作电压为550千伏。

断路器由三个独立的单相和一个液压、电气控制柜组成。

每相由两个支柱瓷套的四个灭弧室（断口）串联而成。

35KV363/420KV 550KV②罐式结构：采用了箱式多油断路器的优点，将断路器与互感器装在一起，结构紧凑，抗地震和防污能力强,但系统性差。

40.5KV户外高压六氟化硫断路器设备说明一览表1．概述1．1LW8-40.5（T）型户外高压六氟化硫路器是三相交流50赫兹的户外高压电气设备；适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。

1．2LW8-40.5（T）型断路器配用CT14型弹簧操动机构。

1．3断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。

1．4断路器的主要特点a．开断性能优良，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；b．绝缘可靠，气压在零表压时可耐受40.5千伏10分钟；c．机械可靠性高，合闸能力强，能频繁操作；d．开合电容器组电流400安无重燃；e．切空长线25、50公里无重燃；f．结构简单、体积小，不检修周期长。

1．5 使用环境条件a 海拔高度：不超过2500;米；高原型4000米；b 环境温度：-30℃—+40℃（特殊要求-40℃—+40℃）；c 相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）；d 风速：不大于35米 / 秒；e 污秽等级为III级；瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。

f 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。

2 主要技术参数2．1 LW8-40.5（T）型断路器的主要技术参数见表1。

2．2 断路器装配调整参数见表2。

3 结构及工作原理3．1 断路器有平行传动（外型见图1、图3）和垂直传动即L型（外型见图2、图4）两种方式，内部结构见图5。

断路器为瓷柱式结构，三相分立，均具有压气式灭弧室，三相气体通过铜管连通。

断路器由支柱瓷瓶、电流互感器、灭弧室、吸附器、传动箱、连杆、底架及弹簧操动机构等部分组成。

3．1．1 瓷套瓷套为断路器主回路与电力系统连接的支持与绝缘构件，由于它与断路器外壳相通，属于压力容器的一人部分，故强度高，气密性好。

1 500kV 瓷柱式高压交流六氟化硫断路器技术规范Q/CSG中国南方电网有限责任公司企业标准Q/CSG 123004.1-2011中国南方电网有限责任公司 发 布Q/CSG 123004.1-2011I 目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)4.1 正常使用条件 (2)4.2 特殊使用条件 (3)5 技术要求 (4)5.1 技术参数要求 (4)5.2设计和结构要求 (8)6 试验 (21)6.1 型式试验 (21)6.2 出厂试验 (22)6.3 现场交接试验 (24)7 产品对环境的影响 (26)8 备品备件及专用工具 (26)8.1 备品备件 (26)8.2 专用工具 (27)9 技术文件 (27)10监造、包装、运输、储存 (29)11 附则 (30)附录A 500kV断路器技术参数（规范性附录） (31)附录B LCC相关资料要求 (35)Q/CSG 123004.1-2011I前言为规范500kV瓷柱式高压交流SF6断路器（简称断路器）技术标准，指导南方电网公司所属变电站（发电厂）断路器设备建设、改造和运行管理工作，依据国家和行业的有关标准、规程和规范，特制定本规范。

本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。

本规范起草单位：广东电网公司电力科学研究院。

本规范主要起草人：卢启付、吴琼、李端姣、吕鸿、王红斌、陈锦清。

本规范主要审查人：皇甫学真、陈建福、黄志伟、刘辉、谢植飚、黄星、赵现平、赵小渔、刘岩。

本规范由中国南方电网有限责任公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。

Q/CSG 123004.1-2011 500kV瓷柱式高压交流六氟化硫断路器技术规范1 范围本规范适用于中国南方电网公司所属变电站（发电厂）新建、扩建及改造工程，安装在户外并运行在频率为50Hz、500kV电压等级的瓷柱式高压交流SF6断路器（以下简称断路器）及其操动机构和辅助设备。

内部编号：AN-QP-HT826版本/ 修改状态：01 / 00The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis,Implementation, Follow-Up And Interactive Correction, Summary, Etc.编辑：__________________审核：__________________单位：__________________LW15型SF6断路器气动操作机构的故障分析通用范本LW15型SF6断路器气动操作机构的故障分析通用范本使用指引：本解决方案文件可用于对工作想法的进一步提升，对工作的正常进行起指导性作用，产生流程包括确定问题对象和影响范围，分析问题提出解决问题的办法和建议，成本规划和可行性分析，执行，后期跟进和交互修正，总结等。

资料下载后可以进行自定义修改，可按照所需进行删减和使用。

天津市电力公司高压供电公司武清变电站二期工程于2000-08-31投入运行，其220 kV 断路器采用的是西安高压开关厂生产的LW15-252型SF6断路器，该断路器配置的操作机构为气动操作机构。

该型号断路器运行至今发生过几起故障，但都因处理及时，未造成严重后果。

1 故障情况(1) 20xx年12月，武清变电站2245单元断路器发生空气压力正常降低后，电动机运转正常，但是操作空气压力升不上去，运行人员为了防止电动机烧损，将电动机电源开关取下。

(2) 20xx年2月份的一次倒闸操作过程中，在将2213断路器拉开时，发现B相没有分下来。

LW15-252高压SF6断路器结构原理及故障处理实例电气配电班童云建我厂1986年扩建2X200MW机组，其中220KV开关站选用了日本三菱公司生产的LW15-252型SF6断路器，该断路器采用弹簧-气动机构，运行至今未发生重大设备故障，体现了该产品优良的性能。

下面我结合多年的检修、维护经验给大家介绍一下我对该型SF6断路器的基本认识，不足之处希望大家批评、指正。

一、结构和工作原理1.1每台断路器包括三个完整的单极断路器，每极断路器上部为灭弧室单元，下部为操动机构箱，灭弧室内有压气式灭弧装置，机构箱装有气动操作机构和压缩空罐，每台断路器即可进行单极操动，又进行三级电气联动。

断路器的分闸操作是靠压缩空气气罐内额定气压为（15kg/cm2）的压缩空气来完成。

而合闸操作则是靠在分闸操作时蓄能的合闸弹簧来完成的。

各极断路器的压缩空气罐之间用Ф22铜管连通，以维持压力一致，压缩空气由B极操机构箱内的空气压缩机组提供。

每极灭弧室均充有SF6气体，各极之间相互独立，并且均装有独立的监控元件。

分闸操作时，压缩空气罐内的压缩空气入气缸，推动活塞和拉杆向下运动，使合闸弹簧蓄能，这时操作杆被向下拉，断路器分闸。

合闸操作时，气动机构的合闸弹簧所储能量被释放，活塞和拉杆由合闸弹簧推动向上运动。

所有传动件运动方向与分闸操作时的运动方向相反。

灭弧室灭弧室采用压气式，变开距、双吹结构，它是由静触头系统、灭弧室瓷套、绝缘拉杆、支柱瓷套、直动密封等组成。

在合闸位置，电流从上接线端子经静触头系统，动触头系统到下接线端子。

分闸时，由绝缘拉杆带动动触头系统中运动部分一起向下运动，经过一段滑动后，动弧触头和静弧触头分离，产生电弧，这时在压气缸内和压气缸外已经建立了SF6气体压力差，随着动触头系统继续运动，该压力差越来越大，在此压力作用下，在喷口内形成强烈SF6气流，吹灭电弧。

合闸时，绝缘拉杆向上运行，这时所有的运动部件按分闸相反方向动作。

LW13-550/Y4000-63高压六氟化硫断路器（配用CYA4-Ⅰ型液压碟簧操动机构）西安西开高压电气股份有限公司1.概述LW13-550/Y4000-63罐式六氟化硫断路器是西安西开高压电气股份有限公司在公司成熟产品LW13-550/Q4000-63罐式六氟化硫断路器的技术上，消化吸收ABB先进技术，结合市场需求设计开发的具有国际先进水平的户外三极交流高压开关设备,用于大型发电厂、变电站及输变电线路中,是电力系统的控制和保护电器。

本产品灭弧室为双断口结构，与原双断口断路器LW13-550/Q4000-63灭弧室结构完全一样,其简要灭弧原理见图1。

在灭弧室中充有0.50MPa具有优良的灭弧性能和绝缘性能的SF6气体,在断路器分闸时,通过压气缸内产生的高压气流熄灭电弧。

机构采用ABB公司生产的技术先进、性能可靠的液压碟簧操动机构，所配机械特性与原CQ7-I型气动操动机构特性范围基本一致。

图1 灭弧原理2. 型号及名称LW13-550/Y4000-63罐式高压六氟化硫断路器。

3. 用途LW13-550/Y4000-63高压六氟化硫断路器为户外交流高压电器设备，用于发电厂、变电站及输变电线路的控制和保护，也可作联络断路器用。

4. 技术参数4.1 使用环境条件如下：环境温度-30 +40℃；最大日温差25℃日照强度不超过1000W/m2（晴天中午）；海拔≤1000 m；外绝缘污秽等级Ⅲ级（25 mm/kV）；最大覆冰厚度10mm；最大风速34 m/s；相对湿度（月平均）≤90%(20℃时)；抗震设防烈度9度；5. 总体结构及主要部件结构概述5.1 结构特点LW13-550/Y4000-63高压六氟化硫断路器为双断口结构，断口间有并联电容器，可按用户需要带合闸电阻，每台产品由三个单极组成，每个单极包括灭弧室、出线瓷套、电流互感器、操动机构和罐体。

产品每极配用一台CYA4-Ⅰ型液压碟簧操动机构，单极操作，也可三极电气联动操作。

LW36-72.5瓷柱式高压六氟化硫断路器
1.产品用途和特点
LW36-72.5型自能式高压六氟化硫断路器为户外型产品，正常产品适用于海拔不超过
1000m、污秽等级不高于IV级地区的交流50Hz/60 Hz，电压为72.5kV的电网中，用以切断
额定电流，故障电流或转换线路，实现对电力系统的控制和保护，也可作为联络断路器使用。

该产品以SF6气体作为灭弧和绝缘介质，采用自能灭弧技术，配用新型的弹簧操动机构，佳吉电气具有电寿命长、操作功小、噪声低、可靠性高等特点，符合电力设备无油化、大容
量的趋势。

2.使用环境条件
a）环境温度 50Hz（-45℃～+40℃）， 60Hz（-25℃～+40℃；
b）海拔高度不超过1000m；
c）风速不大于34m/s；
d）日温差不大于25?C；
e）日照强度不大于0.1W/cm；
f）月平均相对湿度不大于90%；
g）地震加速度水平不大于0.5g，垂直不大于0.33g；
h）覆冰厚度不大于10mm；
i）空气污秽程度不超过GB/T 5582中的Ⅳ级；
j）安装场合户外。

结构简介
该产品有户内和户外两种布置形式，每种布置形式可分为断路器间隔和测保间隔。

佳吉电气
每个间隔均由固定部分和可动部分两大部分组成。

由 于 已 经 形 成 了 放 电 通 道 ， 在 上 次 放 电 9 ms 后， 母线电压翻转接近峰值， 同时由于上次击穿放 电，电容器侧电压又和母线侧电压相反，断路器两 端电压再次叠加， 在 79 ms 断路器两端电压又接近 最大值，在高电压作用下发生第二次击穿，短路电流 3 000 A，持续时间 5 ms。
以某换流站交流滤波器场断路器故障为例，首 先，描述故障发生过程、现场检查和故障录波情况； 然后，介绍故障开关三相的返厂解体检查情况，对比 三相灭弧室内粉末与油迹情况，最后，分析故障发生 的机理，并推理了灭弧室爆裂的起因及放电过程。
1 故障情况
1.1 故障发生过程 2015 年某日， 换流站直流功率由 100%额定功
Fault Analysis of Circuit Breaker in the AC Filter Field of Converter Stations
WANG Xingzhao， HUANG Rui， XING Haiwen， ZHOU Dazhou， LV Juntao
（State Grid Shandong Electric Power Company， Jinan 250001， China）
现场故障开关 C 相负荷侧灭弧室瓷套已完全爆 裂，断路器本体处于分闸位置，动静触头裸露在空气 中， 静主触头上部与动主触头下部有明显的电弧烧
61
第 43 卷（总第 220 期）
山东电力技术
SHANDONG DIANLI JISHU
2016 年第 3 期
蚀痕迹；瓷套 碎片散落在 周围 20 m 范围内 （最大瓷 片 300 mm×400 mm）， 除故障开关 A 相支柱的上瓷 套伞裙被炸裂的瓷片有轻微碰损外，其余设备完好， 如图 1。

LW30-126户外高压自能式SF6断路器1 概述1.1 LW30-126户外高压六氟化硫断路器是三相交流50Hz的户外高压开关设备，适用于126kV输变电系统的控制和保护；也可作为联络断路使用及开合电容器组的场合。

1.2 LW30-126型断路器采用了“热膨胀+助吹”的自能式灭弧原理，配用一台CT26型弹簧操动机构。

该断路器获得了国家实用新型专利（专利号：ZL01 2 62031.9）。

1.3 断路器符合GB1984-2003《交流高压断路器》，并满足国际电工委员会标准IEC62271-100:2001《高压开关设备和控制设备—第100部分：高压交流断路器》的要求。

1.4 断路器的主要特点：该断路器采用自能式灭弧原理，开断性能优良；燃弧时间短，电寿命长，操作噪音小。

采用绝缘及灭弧性能优异的SF6气体作为绝缘灭弧介质，无燃烧、爆炸危险，可用于人口密集地区。

断路器配用弹簧操动机构，结构简单紧凑，安全可靠。

1.5 使用环境条件1.5.1 环境温度-30℃～+40℃（特殊要求-40℃～+40℃）1.5.2 海拔高度≤2500m1.5.3 空气温度相对温度：日平均不大于95%月平均不大于90%（25℃）饱和蒸气压：日平均不大于2.2×10-3MPa月平均不大于1.8×10-3MPa1.5.4 风压不大于700Pa1.5.5 覆冰厚度10mm1.5.6 地震烈度：水平加速度：≤0.3g垂直加速度：≤0.15g1.5.7 日照强度：0.1W/cm2(在0.5m/s风速时)1.5.8 最大日温差25℃1.5.9 公称爬电比距：31mm/kV1.5.10 无易燃爆炸危险及化学腐蚀、剧烈震动的场合。
