下载文档原格式

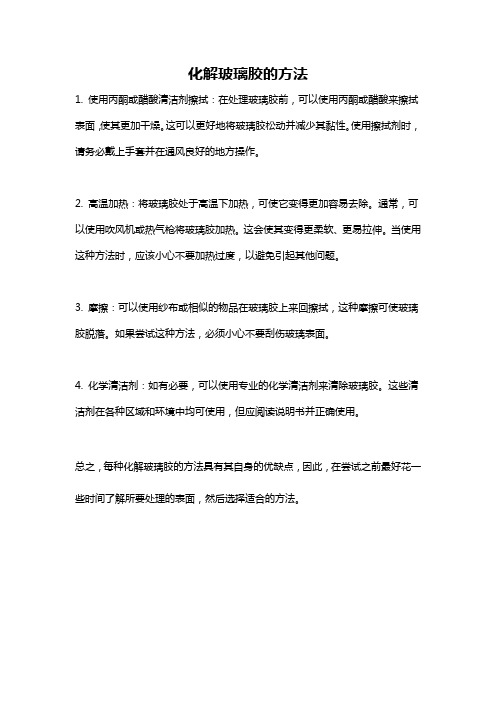

化解玻璃胶的方法
1. 使用丙酮或醋酸清洁剂擦拭：在处理玻璃胶前，可以使用丙酮或醋酸来擦拭表面，使其更加干燥。
这可以更好地将玻璃胶松动并减少其黏性。
使用擦拭剂时，请务必戴上手套并在通风良好的地方操作。
2. 高温加热：将玻璃胶处于高温下加热，可使它变得更加容易去除。
通常，可以使用吹风机或热气枪将玻璃胶加热。
这会使其变得更柔软、更易拉伸。
当使用这种方法时，应该小心不要加热过度，以避免引起其他问题。
3. 摩擦：可以使用纱布或相似的物品在玻璃胶上来回擦拭，这种摩擦可使玻璃胶脱落。
如果尝试这种方法，必须小心不要刮伤玻璃表面。
4. 化学清洁剂：如有必要，可以使用专业的化学清洁剂来清除玻璃胶。
这些清洁剂在各种区域和环境中均可使用，但应阅读说明书并正确使用。
总之，每种化解玻璃胶的方法具有其自身的优缺点，因此，在尝试之前最好花一些时间了解所要处理的表面，然后选择适合的方法。

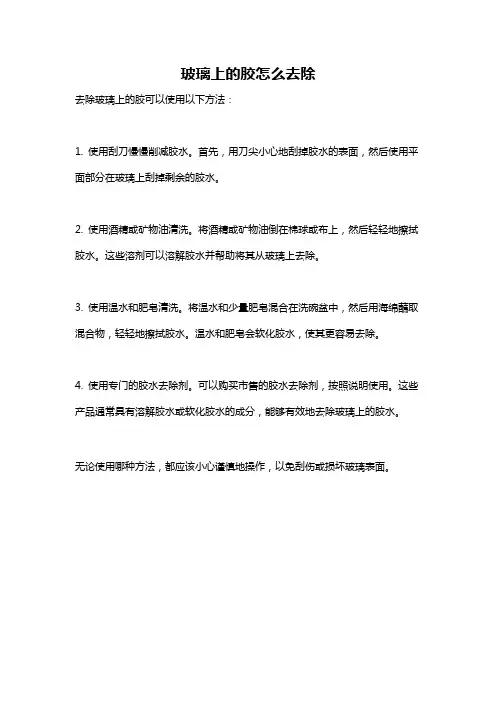

玻璃上的胶怎么去除
去除玻璃上的胶可以使用以下方法：
1. 使用刮刀慢慢削减胶水。
首先，用刀尖小心地刮掉胶水的表面，然后使用平面部分在玻璃上刮掉剩余的胶水。
2. 使用酒精或矿物油清洗。
将酒精或矿物油倒在棉球或布上，然后轻轻地擦拭胶水。
这些溶剂可以溶解胶水并帮助将其从玻璃上去除。
3. 使用温水和肥皂清洗。
将温水和少量肥皂混合在洗碗盆中，然后用海绵蘸取混合物，轻轻地擦拭胶水。
温水和肥皂会软化胶水，使其更容易去除。
4. 使用专门的胶水去除剂。
可以购买市售的胶水去除剂，按照说明使用。
这些产品通常具有溶解胶水或软化胶水的成分，能够有效地去除玻璃上的胶水。
无论使用哪种方法，都应该小心谨慎地操作，以免刮伤或损坏玻璃表面。

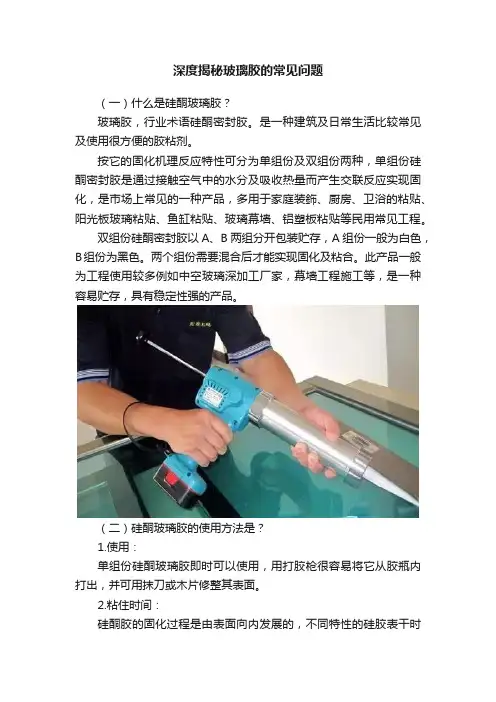

深度揭秘玻璃胶的常见问题（一）什么是硅酮玻璃胶？玻璃胶，行业术语硅酮密封胶。
是一种建筑及日常生活比较常见及使用很方便的胶粘剂。
按它的固化机理反应特性可分为单组份及双组份两种，单组份硅酮密封胶是通过接触空气中的水分及吸收热量而产生交联反应实现固化，是市场上常见的一种产品，多用于家庭装鉓、厨房、卫浴的粘贴、阳光板玻璃粘贴、鱼缸粘贴、玻璃幕墙、铝塑板粘贴等民用常见工程。
双组份硅酮密封胶以A、B两组分开包装贮存，A组份一般为白色，B组份为黑色。
两个组份需要混合后才能实现固化及粘合。
此产品一般为工程使用较多例如中空玻璃深加工厂家，幕墙工程施工等，是一种容易贮存，具有稳定性强的产品。
（二）硅酮玻璃胶的使用方法是？1.使用：单组份硅酮玻璃胶即时可以使用，用打胶枪很容易将它从胶瓶内打出，并可用抹刀或木片修整其表面。
2.粘住时间：硅酮胶的固化过程是由表面向内发展的，不同特性的硅胶表干时间和固化时间都不尽相同，所以若要对表面进行修补必须在玻璃胶表干前进行(酸性胶、中性透明胶一般应在5-10分钟内，中性杂色胶一般应在30分钟内)。
如果采用分色纸来覆盖某一地方，涂胶后，一定要在外皮形成前取走。
3.固化时间：玻璃胶的固化时间是随着粘接厚度增加而增加的，例如12mm厚度的酸性玻璃胶，可能需3-4天才能凝固，但约24小时内，已有3mm的外层已固化。
粘接玻璃、金属或大多数木材时，室温下72小时后就具有20磅/英寸的抗剥离强度。
若使用玻璃胶的地方部分或全部封闭，那么，固化时间则由密闭的严密程度决定。
在绝对密闭的地方，就有可能永远保持不固化。
若提高温度将使玻璃胶变软。
金属与金属粘合面的间隙不应超过25mm。
在各种粘接场合，包括密闭情况下，粘接后的设备使用前，应全面检查粘接效果。
酸性玻璃胶在固化过程中，因醋酸的挥发会产生一股味，这种味将在固化过程中消失，固化后将无任何异味。
4.粘接：A.将金属及塑料表面完全擦净，去油污，然后除了塑料先用丙酮漂洗全部表面外，橡胶表面应用砂纸打磨，然后用丙酮擦。
玻璃胶污垢清洁方法摘要：玻璃胶是一种非常常见的粘合材料，但是在使用过程中容易遗留污垢，特别是在玻璃表面。
本文将介绍几种有效的玻璃胶污垢清洁方法，让您的玻璃恢复清澈透明。
1. 草酸清洁法草酸是一种强酸，可以有效清洁玻璃表面的胶污垢。
使用时，您可以先将适量草酸和水混合后，使用纱布沾湿，轻轻擦拭玻璃表面的胶垢。
但是请务必注意安全，穿戴防护手套、眼镜等器具，以防止草酸对皮肤和眼睛的伤害。
此外，在使用后也要彻底冲洗清洁剂，以免残留的草酸对玻璃产生腐蚀。
2. 粘胶带法对于一些较小的玻璃胶污垢，粘胶带也是一种简单且有效的清洁方法。
您可以将粘胶带贴在污渍上，然后迅速撕下。
重复几次，污渍就会被粘胶带完全清除。
这是因为粘胶带的粘性能够将胶污垢黏附在上面，从而达到清洁的效果。
3. 酒精清洁法酒精是一种溶解性非常强的溶剂，也可以帮助清除玻璃表面的胶污垢。
只需要将适量的酒精倒在软布上，然后轻轻擦拭玻璃表面。
酒精能快速溶解胶污垢，并且蒸发后不会留下水渍，将会使玻璃表面恢复原本的清澈。
4. 温水清洁法温水清洁法对于干燥的胶污垢非常有效。
您可以倒入适量的温水，然后将污垢处浸泡在温水中，让污垢湿润。
之后，使用软布轻轻擦拭玻璃表面，胶污垢会逐渐松动，然后用力擦拭即可。
这种方法非常适用于处理大面积的玻璃胶污垢。
5. 橡皮擦法如果污渍不太严重，您可以尝试使用橡皮擦来清洁。
轻轻用橡皮擦擦拭玻璃胶垢，橡皮擦的磨擦力可以帮助去除小的胶垢。
但要注意，不要用劣质的橡皮擦，以免在擦拭时将污渍蹭进玻璃表面。
6. 银行卡清洁法对于比较顽固的玻璃胶污垢，您可以尝试使用一张旧的银行卡或信用卡。
将卡片的一角夹在污渍上，然后向下刮。
硬质的卡片能够将污渍硬挤下来，从而清除。
结束语通过上述几种方法，您可以轻松地清洁玻璃胶污垢。
但请谨记，不同的清洁方法适用于不同的情况，选择合适的方法才能达到最佳的清洁效果。
在任何情况下，都要小心操作，避免对玻璃表面造成损伤。
玻璃胶使用中常见疑难问题解答来源:中国幕墙网收集整理作者:* 日期:2011-5-13 页面功能【字体：大中小】【打印】【关闭】【评论】1、如何正确使用打胶枪以防停止施胶时胶浆外流?答:通常手压打胶枪是通过对胶枪施加压力,“主动轴”向前推而使胶浆被挤出来完成施工过程，如果您是选择薄瓶系列的产品，而薄瓶在打胶过程中瓶身会因受到压力而产生一定的膨胀，如在使用过程中您只停止对胶枪的压力，此时薄瓶由原来的膨胀收缩复原，加上胶枪“主动轴”的惯性还有向前的推力，即使打胶枪停止施加压力，胶嘴的胶还会继续外流一点，这样会给施工者带来不便，更会影响施工质量。
所以在使用时，因施工需要停止打胶时，应该马上用手快速按一下胶枪弹簧部位的铁片（通常我们用打胶枪那只手的大拇指轻按一下即可），这样可把“主动轴”向前的惯性减为零，因底盖停止受压，胶瓶膨胀收缩复原的压力，会使底盖向后稍退，这样就会大大减少胶浆外流的机会。
2、玻璃胶粘在手上、玻璃上应如何清洁？答：玻璃胶固化后是粘不牢手的，双手搓几下即可；如玻璃胶粘在手上或玻璃上未固化，用干净的布条沾一些丙酮或二甲苯或120号溶剂油（以上3种溶剂可在化工店购买，一般的化工店都有丙酮卖。
）或长鹿玻璃胶清洁剂（可向长鹿玻璃胶当地经销商购买）擦拭即可。
（使用上述溶剂时应注意使用该溶剂的注意事项）如玻璃胶粘在玻璃上已固化，用刀片平刮即可。
3、酸性胶用在水泥上为什么很容易脱落？答：这其实是玻璃胶应用上的一个最基本的问题。
酸性胶在固化时产生醋酸，会与水泥、大理石、花岗岩等碱性材料的表面发生反应，形成一种白垩状的物质，从而引起脱落。
4、中性胶固化后表面起皱的原因是什么？答：一般有几种原因：(一)基材的膨胀系数较大;(二)有位移或振动;(三)有些国产胶本身太稀,胶内填充料少而加多了增塑剂(白油),胶在固化过程中增塑剂(白油)有一定程度的挥发就使得胶的体积变小,因而胶会收缩起皱;(四)若施胶太薄固化后也容易收缩起皱,加厚施胶的厚度可以减少此现象的发生(建议施胶2mm以上)。
去掉玻璃胶的小窍门
1、用干布擦掉
众所周知，玻璃胶在还没有完全凝固之前最容易去除，无论是粘黏在人体、器物还是衣着上，都可以用干布轻松擦掉。
2、用香蕉水擦洗
如果已经固化的玻璃胶黏在玻璃、金属、陶瓷等物品上，可以考虑用香蕉水来擦洗，这是因为香蕉水中富含一种特殊的成分-醋酸乙脂，这种物质能够溶于水，可以起到相当不错的去除玻璃胶的效果。
3、用刮刀刮掉
已经固化的玻璃胶是最难清除的，如果黏在玻璃等物品上的玻璃胶比较少，用刀片进行清除也不失为一个好方法。
但是用刀片进行清除玻璃胶的时候，千万不要用力过大，避免给玻璃带来不必要的刮伤情况。
4、洗甲水混合酒精使用
洗甲水加上酒精也有去除玻璃胶的功效，将二者混合，然后倒在玻璃胶上，等待几分钟，玻璃胶就会软化，然后就可以去除了。
不过一定要搭配好洗甲水和酒精的比例，效果才更加显著。
5、双手互搓
有时候还会不小心把玻璃胶黏到手上，这种情况的处理方法很简单。
玻璃胶固化后，是不会粘手的，所以用双手互搓几下就可以清除了。

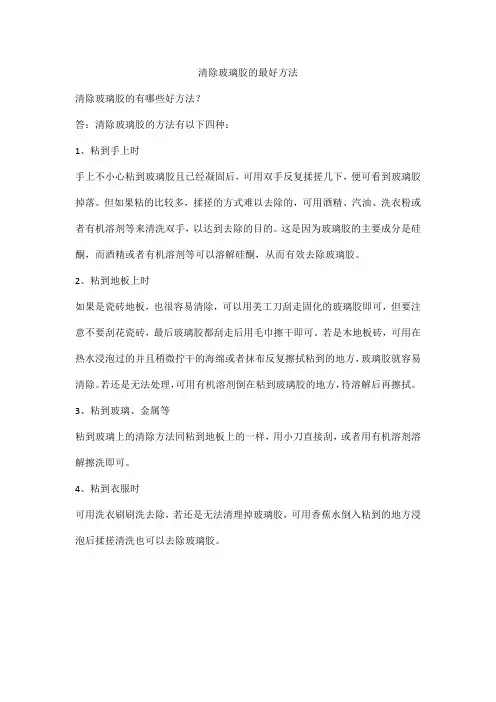

清除玻璃胶的最好方法
清除玻璃胶的有哪些好方法？
答：清除玻璃胶的方法有以下四种：
1、粘到手上时
手上不小心粘到玻璃胶且已经凝固后，可用双手反复揉搓几下，便可看到玻璃胶掉落。
但如果粘的比较多，揉搓的方式难以去除的，可用酒精、汽油、洗衣粉或者有机溶剂等来清洗双手，以达到去除的目的。
这是因为玻璃胶的主要成分是硅酮，而酒精或者有机溶剂等可以溶解硅酮，从而有效去除玻璃胶。
2、粘到地板上时
如果是瓷砖地板，也很容易清除，可以用美工刀刮走固化的玻璃胶即可，但要注意不要刮花瓷砖，最后玻璃胶都刮走后用毛巾擦干即可。
若是木地板砖，可用在热水浸泡过的并且稍微拧干的海绵或者抹布反复擦拭粘到的地方，玻璃胶就容易清除。
若还是无法处理，可用有机溶剂倒在粘到玻璃胶的地方，待溶解后再擦拭。
3、粘到玻璃、金属等
粘到玻璃上的清除方法同粘到地板上的一样，用小刀直接刮，或者用有机溶剂溶解擦洗即可。
4、粘到衣服时
可用洗衣刷刷洗去除，若还是无法清理掉玻璃胶，可用香蕉水倒入粘到的地方浸泡后揉搓清洗也可以去除玻璃胶。
永安胶业——中国硅酮胶行业五大领军企业（中国驰名商标）

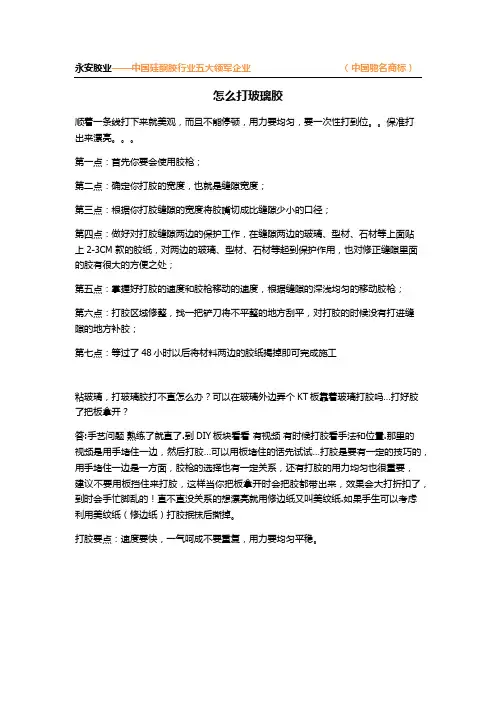

怎么打玻璃胶
顺着一条线打下来就美观，而且不能停顿，用力要均匀，要一次性打到位。
保准打
出来漂亮。
第一点：首先你要会使用胶枪；
第二点：确定你打胶的宽度，也就是缝隙宽度；
第三点：根据你打胶缝隙的宽度将胶嘴切成比缝隙少小的口径；
第四点：做好对打胶缝隙两边的保护工作，在缝隙两边的玻璃、型材、石材等上面贴
上2-3CM 款的胶纸，对两边的玻璃、型材、石材等起到保护作用，也对修正缝隙里面的胶有很大的方便之处；
第五点：掌握好打胶的速度和胶枪移动的速度，根据缝隙的深浅均匀的移动胶枪；
第六点：打胶区域修整，找一把铲刀将不平整的地方刮平，对打胶的时候没有打进缝
隙的地方补胶；
第七点：等过了48小时以后将材料两边的胶纸揭掉即可完成施工
粘玻璃，打玻璃胶打不直怎么办？可以在玻璃外边弄个KT板靠着玻璃打胶吗…打好胶了把板拿开？
答:手艺问题熟练了就直了.到DIY板块看看有视频有时候打胶看手法和位置.那里的
视频是用手堵住一边，然后打胶…可以用板堵住的话先试试…打胶是要有一定的技巧的，用手堵住一边是一方面，胶枪的选择也有一定关系，还有打胶的用力均匀也很重要，
建议不要用板挡住来打胶，这样当你把板拿开时会把胶都带出来，效果会大打折扣了，到时会手忙脚乱的！直不直没关系的想漂亮就用修边纸又叫美纹纸.如果手生可以考虑利用美纹纸（修边纸）打胶抿抹后撕掉。
打胶要点：速度要快，一气呵成不要重复，用力要均匀平稳。
玻璃胶:“酸性和中性”常见问题及解决方案密封胶大都属于合成胶粘剂，其主体是聚合物，其性质可分为三类：本体性质、工艺性质和使用性质(产品性能)。
使用性质(产品性能)不言而喻主要是指密封胶在形成胶结过程中到形成胶结接头的综合性能，该性能取决于建筑接缝对密封胶的功能要求。
无论对于建筑的外围护还是建筑室内装饰装修;无论是窗结构还是其它形式的围护和装饰结构，都可以将它们看成是单元组成，那么每个单元之间便产生接缝，绝大多数需要建筑用密封胶来密封填充。
建筑接缝的合理设计，对建筑密封胶的了解认识，合理的选材和建筑密封的正确施工是保证建筑接缝密封的成功必不可少的全过程。
旋威幕墙胶小编收集整理了密封胶在实际使用中遇到的一些常见问题，为大家提供相应的解决方案。
(一) 酸胶1、酸性胶胶瓶在储存一段时间后会长高.变形甚至会出现瓶身有油的情况，为什么?这个问题有两个方面的原因，即与胶浆和胶瓶都有关。
第一，胶浆的原因。
现在市场上的酸性胶，除少数高档胶之外，其它酸性胶都不同程度的加入一定量填充剂以降低成本，而且胶浆的品级越低，填充剂的加入量就越多，而填充剂会与胶瓶发生反应，从而使胶瓶长高、变形及瓶身有油;如高档胶可能使胶瓶6个月以后才有反应，比较低档的胶有可能6个月后就有反应。
第二，胶瓶的原因。
胶瓶本身材料的质量也是造成长高的原因，瓶身所用原材料也有好有坏，所用原材料好，则胶瓶变化的趋势就比较缓慢。
如质量好的胶瓶，装入高档胶可以储存7-8个月仍无反应;反之，使用质量差的胶瓶，即使装比较好的胶也可能在2-3个月就变形。
2.为什么从胶瓶底盖处看胶会发现较稠或有干胶等情形?这主要是在包装过程中产生的。
因为从装胶至压好盖需要一定的时间，虽然时间短，但也使胶浆与空气有接触。
如果密封胶从底部固化很多，则属底盖与瓶密封不紧造成的，是包装材料的质量控制问题。
3.酸胶挤出过程中会断流或有小气泡，为什么?出现这种情况主要是由以下两个原因形成的。
一是储存温度过低造成的：如果是酸胶(特别是低档胶)储存在较低的温度下就会形成很多的气泡。

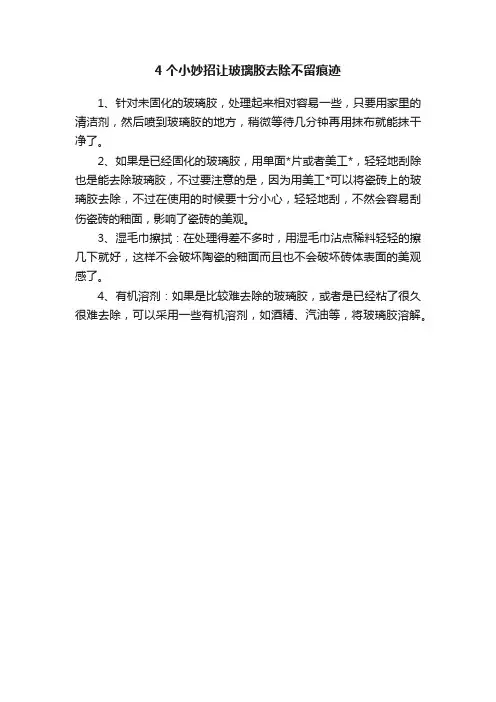

4个小妙招让玻璃胶去除不留痕迹
1、针对未固化的玻璃胶，处理起来相对容易一些，只要用家里的清洁剂，然后喷到玻璃胶的地方，稍微等待几分钟再用抹布就能抹干净了。
2、如果是已经固化的玻璃胶，用单面*片或者美工*，轻轻地刮除也是能去除玻璃胶，不过要注意的是，因为用美工*可以将瓷砖上的玻璃胶去除，不过在使用的时候要十分小心，轻轻地刮，不然会容易刮伤瓷砖的釉面，影响了瓷砖的美观。
3、湿毛巾擦拭：在处理得差不多时，用湿毛巾沾点稀料轻轻的擦几下就好，这样不会破坏陶瓷的釉面而且也不会破坏砖体表面的美观感了。
4、有机溶剂：如果是比较难去除的玻璃胶，或者是已经粘了很久很难去除，可以采用一些有机溶剂，如酒精、汽油等，将玻璃胶溶解。
永安胶业为您提供：玻璃胶典型问题及处理方法永安胶业中国硅酮胶行业五大领军企业中国驰名商标1、中性透明胶变黄是什么原因？答：中性透明胶变黄是胶浆本身存在缺陷,主要是由中性胶内的交联剂和增粘剂引起的,原因是这两种原料带有“胺基”，胺基是极容易引起发黄的,很多进口名牌的玻璃胶也是因此有变黄的现象。
另外中性透明胶如果与酸性玻璃胶同时使用，有可能导致中性胶固化后变黄;也可能是胶的存放时间长会产生影响或是胶与基材发生反应所致。
2、中性瓷白胶为何会有变粉红的现象？有些胶固化后一个星期又变回瓷白？答：醇型的中性胶可能有这种现象出现，那是生产原料钛铬合物引起的。
钛铬合物本身是红色的，而胶的瓷白颜色是胶中的钛白粉在起调色作用。
但胶是有机物，而有机化学反应绝大多数都是可逆反应，还有副反应的产生。
温度恰好是引起这些反应的关键，温度高了发生正反应使颜色有变化，但温度降下来稳定以后反应又逆向进行，恢复原来的样子。
生产技术及配方掌握得好，应该可以避免此现象出现。
3、有些国产透明胶，打出来五天后变瓷白颜色？中性绿色胶施工后变瓷白颜色，为什么？答：这也应该是胶的质量问题，属于原材料选择及验证上的问题。
因为有些国产胶里加有增塑剂，易挥发；而有些胶内加有较多补强填料，当增塑剂挥发，胶条因收缩而被拉伸，现出填料颜色（中性胶所有填料本身是白色的）。
各种彩色胶是添加色素使其变成各种色泽，如果颜料选择上有问题，胶在施工后颜色会变；或者是颜色胶在施工时打得太薄，胶在固化过程中固有的少量收缩使胶颜色会变浅，这种情况建议施胶时保持一定的厚度（3mm以上）。
4、为什么镜子背面打上玻璃胶，一段时间后，镜面出现花斑或胶的痕迹？答：市场上镜子通常有三种不同的背面镀层：水银、纯银和铜。
常见的镜子施胶一段时间后镜面出现花斑，此情况应该是用户使用了酸性玻璃胶，而酸性玻璃胶通常与上述材质会发生反应，造成镜面看到花斑。
因此我们强调应该选用中性胶，而中性胶分为醇型和酮肟型两种。
若铜底的镜选用酮肟型中性胶，则酮肟会对铜质材质有轻微腐蚀，施工一段时间后镜面看到背后施胶处有腐蚀过的痕迹，若改用醇型中性胶便不会出现此现象。
以上都是由于基材多样性造成的选材不当。
因此建议用户用胶之前，最好做一个相溶性测试，看胶是否与材料相溶才用。
选用恰当的玻璃胶产品才能避免不必要的损失。
5、有些玻璃胶打出来时有盐粒般大小的粒状，而固化后有些粒状又会自动化解，为什么？答：这是选择胶的原材料配方上的问题。
因为某些胶内含有的交联剂，在温度较低的环境下有结晶现象，交联剂在胶瓶内凝结，打出来后便会看见有盐粉粒般大小的粒状,但它慢慢会溶化的，所以固化后粒状又会自动化解。
这种情况对胶的质量影响不大。
出现此情况，主要是受低温影响比较大。
6、有些国产胶打在玻璃上，7天仍未干胶，什么原因？答：这种情形多数在天冷时候出现。
一、打胶过厚,干胶慢。
二、施工环境影响,天气恶劣。
三、胶浆过期或有问题。
四、胶偏软,感觉干不透。
7、有些国产玻璃胶在施胶时出现的气泡声，是什么原因？答：可能有三种原因：一、分装时技术不过关，胶瓶内混入了空气；二、少数黑心厂家故意不压紧瓶底盖，瓶中留有空气却给人以装胶量充足的感觉；三、有些国产胶由于不是百分百硅酮胶，其中增加的填充料会与玻璃胶包装瓶的PE软胶发生轻微化学反应，令胶瓶有胀大增高的现象出现，空间内留存的空气渗入胶浆使之产生空隙，在施胶时就会打出气泡声。
克服这种现象的有效方法是：换用硬瓶包装，注意产品存放环境（30℃以下阴凉处）。
8、为什么夏天有的中性胶打在混凝土和金属窗框的结合部位固化后会出现很多气泡，而有的又不会？是不是质量的问题？为什么以前没有类似现象出现？答：很多品牌的中性胶都有过类似现象出现，经认真检测和反复实验确认并不是胶的质量问题。
因为中性胶有醇型和酮肟型两种，而醇型胶在固化过程中所含的甲醇会释放出气体（甲醇在50℃左右开始挥发），特别遇到太阳直射或高温反应更强烈。
另外混凝土和金属窗框是很难透气的，加上夏天温、湿度都较高，固化会更快，胶释放的气体就只能从未完全固化的胶层中跑出来，固化的胶条上就会出现大小不一的气泡。
而酮肟型中性胶在固化过程中不会释放出气体，就不会产生气泡。
但酮肟型中性胶的缺点是一旦技术、配方处理不好，冬天在固化过程中遇冷就有机会出现收缩龟裂现象，技术好，配方过关的就没有此现象出现。
当然酮肟型的中性胶价格比醇型稍贵。
过去没出现类似现象是因为过去建筑施工单位在这种地方用硅酮胶的很少，一般往往使用的是丙烯类的防水密封材料，因此硅酮中性胶起泡的现象不是很普遍；近年来逐渐广泛采用硅酮类密封胶，这大大提高了工程质量档次，但由于对材料特性不了解以致于选材不当造成密封胶起泡现象。
解决此类问题应注意以下几点：一、最慎重的做法是先做局部使用测试以观察是否符合使用需要（一般施胶后的两、三天就可以看到反应）；二、分清使用时间和基材类型，选择恰当的中性胶使用：夏天选择酮肟型，冬天选择醇型；三、保持施工表面洁净、干燥；四、夏天施胶时应避开高温时段（35℃以上）和太阳直射，一般傍晚较合适；五、类似工程可知会厂家技术人员跟踪。
9、如何做相容性测试？答：从严格意义上讲，做胶粘剂和建筑基材间的相容性测试应该到国家承认的建筑材料测试部门去进行，但由于周知的原因，在这些部门送检得到结果的周期较长，费用高。
有这种必要的工程当然一定要够级别的国家权威检测机构的检验合格报告才能确定是否使用某建材产品，而一般性的工程可以将基材提供给玻璃胶的生产厂家做相容性测试，结构胶45天，中性胶、酸性胶35天左右可以得出测试结果。
最简单快捷的办法是用户自己可以将玻璃胶在少量基材上试打，待完全固化后观察表面效果并用手试其抗剥离强度如何,以简单判定该玻璃胶产品的粘力、拉力等是否符合使用需要。
10、酸性胶用在水泥上为什么很容易脱落？答：这其实是玻璃胶应用上的一个最基本的问题。
酸性胶在固化时产生醋酸，会与水泥、大理石、花岗岩等碱性材料的表面发生反应，形成一种白垩状的物质，从而引起脱落。
11、中性胶固化后表面起皱的原因是什么？答：一般有几种原因：(一)基材的膨胀系数较大;(二)有位移或振动;(三)有些国产胶本身太稀,胶内填充料少而加多了增塑剂(白油),胶在固化过程中增塑剂(白油)有一定程度的挥发就使得胶的体积变小,因而胶会收缩起皱;(四)若施胶太薄固化后也容易收缩起皱,加厚施胶的厚度可以减少此现象的发生(建议施胶2mm以上)。
12、胶出现渗油现象是什么原因？答：一般出现渗油现象的胶都不是质量好的胶，因为它不是百分百的硅酮玻璃胶，它在其中增加了石油类增塑剂，而增塑剂本身是一种油性物质，具有溶胀性，破坏了增塑剂与其它成分物质间的平衡，油就会渗出来。
遇到这种情况最好选用质量好的百分百硅酮玻璃胶。
13、中性胶下垂现象是什么原因？答：主要是胶的触变性不好，下垂度不合格，感觉胶太稀。
14、酸性胶在什么情况下不能正常使用？答：所有会渗出油脂、增塑剂或溶剂的材料；密不通风的场所；结霜或潮湿的表面；金属及镀膜玻璃的装配；与大理石、花岗岩、混凝土等碱性物质接触的场合等等都不适于使用。
酸性硅酮玻璃胶会腐蚀或不能粘合铜、黄铜（及其它含铜合金）、镁、锌、电镀金属（及其它含锌合金），同时建议砖石料制成物品及碳化铁体基质上不要使用酸性玻璃胶，在甲基异丁烯酸盐（PLEXIGLAS）、聚碳酸、聚丙烯、聚乙烯和TEFLON（特氟隆、聚四氟乙烯）制成的材料上使用本品将无法获得很好的粘接效果及好的相容性。
移动大于接缝宽度25%的连接也不适合用酸性玻璃胶，在结构用玻璃上也最好不用普通酸性玻璃胶，另外在有磨蚀以及会产生实质弊端的地方不应使用酸性玻璃胶。
另外，温度太高或太低，湿度太大或太小都会影响干胶速度。
15、为何同一等级的胶浆，杂色胶会比透明胶多粒状？答：此现象一般多出现于国产胶中,因杂色胶比透明胶要多加颜料,多一个工序就多了一个出粒状的可能,混合如不均匀,便会出现粒状物。
16、中性胶干胶后，表面有粉沫状的东西，是什么原因？答：一般有几种情况：（一）、胶条有粉化现象是胶的原材料选择本身存在缺陷；（二）、原料混合不均匀；（三）、可能由于施工环境影响，灰尘比较多就容易吸附在胶表面而出现此情况。
17、浴室或厨房里常见玻璃胶变黄、发霉、变黑是什么原因？答：浴室、厨房等地方往往潮湿、阴暗，玻璃胶会因此发霉而变黄、变黑，因此浴室里包括浴盆、浴缸、浴镜以及管道等看得见的物件的粘接、密封、填缝等都应该选用中性防霉胶，因为防霉胶里加了防霉剂，可杀菌、抑制细菌生长。
18、曾有玻璃胶出现软体颗粒、硬块、黑点是什么原因？答：这三种情况分别出现也有，一起出现也有，都是由于在生产或分装过程中处理不当，有固化的玻璃胶块或杂物混入而造成的。
软体颗粒、硬块是因表干快的部分表面出现过结皮又与胶混合在一起所引起的；也可能是由于分装时桶底和桶面刮胶时所引起的。
黑点是原材料不干净所引起的。
19、为何有的进口高档次的硅酮酸性胶和一部分铝塑板、不锈钢、铝合金的粘接效果不好，国产胶反而粘得很牢固？答：因为两者的结构体系不一样。
高档次硅酮酸性胶一般是百分百硅酮玻璃胶，其本身材质过硬，缺乏浸润性，与一部分铝塑板、不锈钢、铝合金的相溶性不好，加之其固化速度比较快，而铝塑板、不锈钢、铝合金的表面又很平整光滑，胶还没完全渗透进铝塑板、不锈钢、铝合金的表面就已经固化完了，所以就粘不牢。
而国产胶的固化速度稍慢，渗透时间较长，加之添加了增塑剂等其它材料，使其性质较软，故国产酸胶与上述材料容易相溶，所以粘得较牢固。
因此越好的胶可能与一部分铝塑板、不锈钢、铝合金的相溶性不一定很好，但反而国产胶会更好。
这些都是基材材质多样性造成的。
因此我们反复强调用户使用前应进行自我测试以观察材料是否符合使用需要。
20、为何同一瓶胶或同一批胶会出现稀稠不一的现象？答：这种现象往往都在质量差的胶中出现，由于胶浆混合不均匀，胶内含有填充料，填充料一见有空位就会向下钻，因此会出现稀稠不一的现象。
生产技术及配方掌握得好，可以避免此现象出现。
同一瓶胶出现稀稠不一往往可能是由于胶与瓶发生了反应，或是胶已过期。
21、酸性胶打在不锈钢门上，打上去几分钟后，有时表面会起泡，为什么会有此现象？答：本身酸性胶与不锈钢的相溶性不算好，一般不建议在不锈钢上使用酸性胶。
起泡的原因主要是不锈钢的质量问题，有些不锈钢生产厂家为降低成本，使不锈钢含杂质比较多，而酸性胶的PH值低，酸性较强，酸性物质会与这种不锈钢发生反应，所以放出气泡。
22、为什么中性胶粘接有些铝塑板、塑钢门窗效果不好或粘不住？答：此现象一般多出现在醇型中性胶上,因为铝塑板、塑钢门窗上的材料与醇型硅酮胶的相溶性不好,影响了粘接质量。
遇到这种情况,建议用户选用酮肟型中性胶,将大大降低此种情况的发生；如用户选用醇型中性胶,应先用丙酮或二甲苯擦一下基材表面，待基材表面完全干后再行施胶；擦洗后的基材应在一小时内施工。
