Hypermesh四面体网格划分

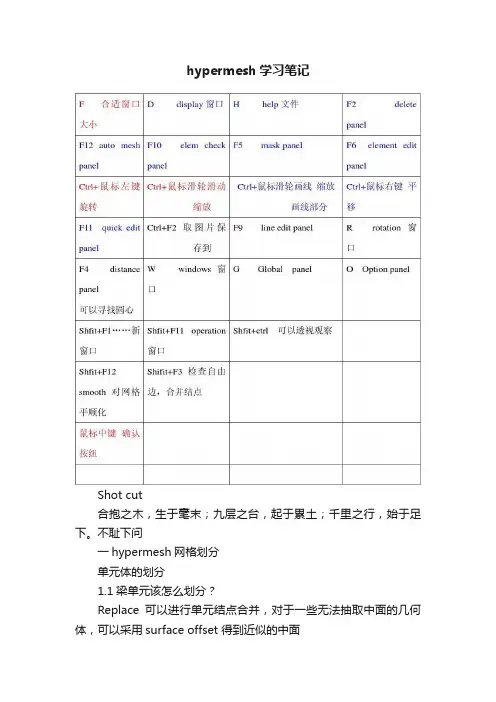

Hypermesh四面体网格划分 1.长按ctrl键后,左键,旋转,,中间键,缩放,,右键,移动,
放大后的图像按F字母键可以恢复原来的大小。 2.Entity:实体
3.实体划分网格后删除网格
4.Volume tetra:
Tetra mesh:四面体网格
Volume tetra:直接四面体网格划分
Use Curvature:运用曲率,在有曲率的地方细化网格
Use proximity:在尺寸小的地方细化网格
5.Tetra mesh:四面体网格
先生成表面的网格,再由表面的网格扩展成体网格查看生成的表面网格, 按“F5键”出现以下界面
Shift+左键,选中一部分,选中的部分变白
按“mask”键,出现下图,
按“unmask all”恢复。
6.shift+F5:
7.F10键,检查窗口
Warpage:翘曲 aspect:长宽比 skew:扭曲 tet collapse,塌陷 Vol skew:空间扭曲
Min angle:最小角
Max angle:最大角
8.塌陷部分重新划分,即有缺陷的网格部分,,
F10---save failed,然后切换到F5键---elems,单元,---retrieve
,调出保存的图形,---reverse,选中合格的单元,---mask,隐藏,只剩下有缺陷的单元
Tool---find,工具框,---find attached---选中一部分---find键
3D---tetra remesh---elems,displayed,---remesh
9.快速网格划分,需自己设置参数,,
Utility---Geom/Mesh---Quick TetraMesh 点开components选择要划分的部分
10.流程树网格划分,
打开流程树
Create New:创建新的
Load Existing:载入已经存在的流程树如下,
[原]Deform网格划分原则及方法 2009-04-04 23:48 引言：划分网格是建立有限元模型的一个重要环节，它要求考虑的问题较多，需要的工作量较大，所划分的网格形式对计算精度和计算规模将产生直接影响。为建立正确、合理的有限元模型，这里介绍网格划分时的一些基本原则及方法。 关键词： Deform 网格局部细化 一、网格划分的原则 1 网格数量 网格数量的多少将影响计算结果的精度和计算规模的大小。一般来讲，网格数量增加，计算精度会有所提高，但同时计算规模也会增加，所以在确定网格数量时应权衡两个因数综合考虑。图1中的曲线1表示结构中的位移随网格数量收敛的一般曲线，曲线2代表计算时间随网格数量的变化。可以看出，网格较少时增加网格数量可以使计算精度明显提高，而计算时间不会有大的增加。当网格数量增加到一定程度后，再继续增加网格时精度提高甚微，而计算时间却有大幅度增加。所以应注意增加网格的经济性。实际应用时可以比较两种网格划分的计算结果，如果两次计算结果相差较大，可以继续增加网格，相反则停止计算。 图1 位移精度和计算时间随网格数量的变化 在决定网格数量时应考虑分析数据的类型。在静力分析时，如果仅仅是计算结构的变形，网格数量可以少一些。如果需要计算应力，则在精度要求相同的情况下应取相对较多的网格。在热分析中，结构内部的温度梯度不大，不需要大量的内部单元，这时可划分较少的网格。 2 网格疏密 网格疏密是指在结构不同部位采用大小不同的网格，这是为了适应计算数据的分布特点。在计算数据变化梯度较大的部位(如应力集中处)，为了较好地反映数据变化规律，需要采用比较密集的网格。而在计算数据变化梯度较小的部位，为减小模型规模，则应划分相对稀疏的网格。这样，整个结构便表现出疏密不同的网格划分形式。图2是中心带圆孔方板的四分之一模型，其网格反映了疏密不同的划分原则。小圆孔附近存在应力集中，采用了比较密的网格。板的四周应力梯度较小，网格分得较稀。其中图b中网格疏密相差更大，它比图a中的网格少48个，但计算出的孔缘最大应力相差1%，而计算时间却减小了36%。由此可见，采用疏密不同的网格划分，既可以保持相当的计算精度，又可使网格数量减小。因此，网格数量应增加到结构的关键部位，在次要部位增加网格是不必要的，也是不经济的。 划分疏密不同的网格主要用于应力分析(包括静应力和动应力)，在结温度场计算中采用趋于均匀网格。
hypermesh网格划分总结 - HM运用小常识 1.如何在体表面提取面单元 HM->TOOL->faces->find faces 2.在Hypermesh中使用OptiStruct求解器的重力、离心力、旋转惯性力施加方法 在HyperMesh中采用定义loadcols组件（colletors）的方式定义重力、离心力以及惯性力。 1、重力 重力的施加方式在的card image中选择GRAV，然后create/edit，在CID中输入重力参考的坐标系，在G中输入重力加速度，在 1、 2、N3中输入重力方向向量在重力参考坐标系中的单位分量，然后返回即可 2、离心力 离心力的施加方式在的card image中选择RFROCE，然后create/edit，在G中输入旋转中所在节点编号，在CID中输入离心力所参考的坐标系，在A中输入旋转速度，在 1、 2、N3中输入离心力方向向量在离心力所参考坐标系中的单位分量，
返回即可创建离心力；如果需要定义旋转惯性力，在RACC中输入旋转加速度即可，二者可以同时创建，也可单独创建。 1 / 12 如果在一个结构分析中，需要同时考虑结构自身的重力和外界施加的外载荷，那么你可以按照楼主wjsgkz介绍的第一条建立重力load collector，但是外部载荷的load collector你怎么建立？？？是同时 建立在重力的load collector中吗？？？如果是，那边有一个十分混淆的问题：在你建立重力的load collector的时候，你选择了GRAV卡片，那么你凡是建立的该重力load collector之中的力都带有GRAV卡片属性，这显然是不对的。但是，如果你重新建立一个新的load collecotr，然后把外部载荷建立在其中，那么就有重力和外部载荷两 个load collectors，但是在你建立subcase的时候你只能选择一个load collector，那么你无论选择哪一个都必将失去另外一个，这就与我们的本意相矛盾了，我们是希望同时考虑结构自重和外部载荷的联合作用下进行分析的，这个时候应该怎么办？？？？？？？？？？？怎么获得结构同时在自身重力和外部载荷作用下的变形和应力？？？谁知道？？？ 方法1：工况组合；使用??屄卡片叠加重力载荷和其他载荷；创建 一个load collector;card image选LOAD；点击create/edit;把下面的load_num_set改成你所要组合的载荷的数目；然后在上面L1,L2,L3....选中你要组合的项，前面的s1,s2,s3,,,,是载荷组合时候的权重系数。
网格划分的几种基本处理方法 贴体坐标法： 贴体坐标是利用曲线坐标，并使其坐标线与燃烧室外形或复杂计算区域边界重合，这样所有边界点能够用网格点来表示，不需要任何插值。一旦贴体坐标生成通过变换，偏微分方程求解可以不在任意形状的物理平面上，而在矩形或矩形的组合（空间问题求解域为长方体或它们的组合）转换平面上进行。这样计算与燃烧室外形无关，也与在物理平面上网格间隔无关。 而是把边界条件复杂的问题转换成一个边界条件简单的问题；这样不仅可避免因燃烧室外形与坐标网格线不一致带来计算误差，而且还可节省计算时间和内存，使流场计算较准确，同时方便求解，较好地解决了复杂形状流动区域的计算，在工程上比较广泛应用。 区域法： 虽然贴体坐标系可以使坐标线与燃烧室外形相重合，从而解决复杂流动区域计算问题。但有时实际流场是一个复杂的多通道区域，很难用一种网格来模拟，生成单域贴体网格，即使生成了也不能保证网格质量，影响流场数值求解的效果。因此，目前常采用区域法或分区网格，其基本思想是，根据外形特点把复杂的物理域或复杂拓扑结构的网格，分成若干个区域，分别对每个子区域生成拓扑结构简单的网格。由这些子区域组合而成的网格，或结构块网格。对区域进行分区时，若相邻两个子域分离边界是协调对接，称为对接网格；若相邻两子域有相互重叠部分，则此分区网格称为重叠网格。根据实际数值模拟计算的需要，把整个区域（燃烧室）分成几个不同的子区域，并分别生成网格。这样不仅可提高计算精度，而且还可节省计算机内存，提高收敛精度。但是计算时，必须考虑各区域连接边界处耦合以及变量信息及时、准确地传递问题。处理各个区域连接有多种方法，其中一个办法是在求解各变量时各区域可以单独求解若干次而对压力校正方程．设压力校正值在最初迭代时为零，为了保证流量连续各个区域应同时求解，然后对各个速度和压力进行校正。或者采用在两个区域交界处有一个重叠区，两个区域都对重叠区进行计算，重叠区一边区域内的值，要供重叠区另一边区域求解时用。或通过在重叠内建立两个区域坐标对应关系，实现数据在重叠区内及时传递。如果两个区采用网格疏密分布不相同，要求重叠区二边流量相等。区域法能合理解决网格生成问题，已被大量用来计算复杂形状区域流动。 区域分解法： 对于复杂几何形状的实际燃烧装置，为了保证数值求解流场质量，目前常采用区域分解法。该法基本要点是：根据燃烧室形状特点和流场计算需要，把计算区域分成一个主区域和若干个子区域，对各个区域（块）分别建立网格，并对各个区域分别进行数值求解。区域分解原则是尽量使每个子区域边界简便以便于网格建立，各个子区域大小也尽可能相同，使计算负载平衡有利于平行计算。各区域的网格间距数学模型以及计算方法都可以不同，通常在变量变化梯度大的区域，可以布置较细网格，并采用高阶紊流模型和描述复杂反应的紊流燃烧模型，以便更合理模拟实际流场。对于变量变化不太大区域，可采用较疏的网格和较简单的数学模型，这样可节省计算时间。各子区域的解在相邻子区域边界处通过耦合条件来实现光滑，相邻子区域连接重叠网格或对接网格来实现，在各子区域交界处通过插值法提供各子域求解变量的信息传递，满足各子域流场计算要求通量和动量守恒条件以便实现在交界面处各子域流场解的匹配和耦合，从而取得全流场解。 非结构网格法： 上述各方法所生成的网格均属于结构化网格，其共同特点是网格中各节点排列有序，每个节点与邻点之间关系是固定的，在计算区域内网格线和平面保持连续。特别是其中分区结构网格生成方法已积累了较多经验，计算技术也较成熟，目前被广泛用来构造复杂外形区域

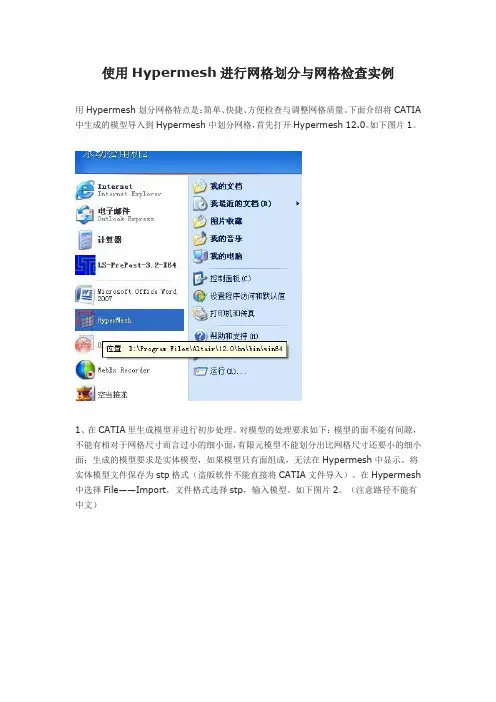

Hypermesh网格划分 1 入门基础篇 1、如何将.igs文件或.stl文件导入hypermesh进行分网？ files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。划分网格前别忘了清理几何 2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？ 都用surface edit Surface edit的详细用法见HELP，点索引，输入surface edit 3、老大，有没有划分3D实体的详细例子？ 打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。 4、如何在hypermesh里建实体？ hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了 5、请问怎么在hypermesh中将两个相交平面到圆角啊？ defeature/surf fillets 6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？ 法1、在选择reflect后选择duplicate复制一个就可以 法2、先把已建单元organize〉copy到一个辅助collector中， 再对它进行reflect， 将得到的新单元organize〉move到原collector中， 最后将两部分equivalence， 就ok拉。 7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁， 他们为不同材质，要求界面单元共用，但必须能分别开？ 你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。 可用F12里的cleanup_add point,那里面还有很多内容，能解决很多问题9、我在一个hm文件中创建了一组组装件的有限元模型，建模过程很麻烦，由于失误我把一个很重要的部件建在了另一个hm文件中，请问有没有什么方法把这个部件的有限单元信息转移到组装件的hm文件中呢？ 如果可以，装配关系可以满足吗？ Sure, you can make it. Just export the only part from one hm file (export displayed only), and then import to your new hm file. Usually it will meet your assembly requirement, if not, you can easily translate it desired position with in hypermesh
第 3章 ANSYS 13.0 Workbench网格划分及操作案例 网格是计算机辅助工程（CAE）模拟过程中不可分割的一部分。网格直接影响到求解精 度、求解收敛性和求解速度。此外，建立网格模型所花费的时间往往是取得 CAE 解决方案所 耗费时间中的一个重要部分。因此，一个越好的自动化网格工具，越能得到好的解决方案。 3.1 ANSYS 13.0 Workbench 网格划分概述 ANSYS 13.0 提供了强大的自动化能力，通过实用智能的默认设置简化一个新几何体的网 格初始化，从而使得网格在第一次使用时就能生成。此外，变化参数可以得到即时更新的网 格。ANSYS 13.0 的网格技术提供了生成网格的灵活性，可以把正确的网格用于正确的地方， 并确保在物理模型上进行精确有效的数值模拟。 网格的节点和单元参与有限元求解，ANSYS 13.0在求解开始时会自动生成默认的网格。 可以通过预览网格，检查有限元模型是否满足要求，细化网格可以使结果更精确，但是会增 加 CPU 计算时间和需要更大的存储空间，因此需要权衡计算成本和细化网格之间的矛盾。在 理想情况下，我们所需要的网格密度是结果随着网格细化而收敛，但要注意：细化网格不能 弥补不准确的假设和错误的输入条件。 ANSYS 13.0 的网格技术通过 ANSYS Workbench的【Mesh】组件实现。作为下一代网格 划分平台， ANSYS 13.0 的网格技术集成 ANSYS 强大的前处理功能， 集成 ICEM CFD、 TGRID、 CFX-MESH、GAMBIT网格划分功能，并计划在 ANSYS 15.0 中完全整合。【Mesh】中可以根 据不同的物理场和求解器生成网格，物理场有流场、结构场和电磁场，流场求解可采用 【Fluent】、【CFX】、【POLYFLOW】，结构场求解可以采用显式动力算法和隐式算法。不同的 物理场对网格的要求不一样，通常流场的网格比结构场要细密得多，因此选择不同的物理场， 也会有不同的网格划分。【Mesh】组件在项目流程图中直接与其他 Workbench分析系统集成。 3.2 ANSYS 13.0 Workbench 网格划分 ANSYS 网格划分不能单独启动，只能在 Workbench 中调用分析系统或【Mesh】组件启 动，如图 3-1 所示。 图3-1 调入分析系统及网格划分组件
一个网格划分实例的详解 该题目条件如下图所示： Part 1：本部分将平台考虑成蓝色的虚线 1. 画左边的第一部分，有多种方案。 方法一：最简单的一种就是不用布置任何初始的2dmesh直接用one volume 画，画出来的质量相当不错。 One volume是非常简单而且强大的画法，只要是一个有一个方向可以 mapped的实体都可以用这个方法来画网格，而事实上，很多不能map的单元也都可以用这个命令来画，所以在对三维实体进行网格划分的时候，收件推荐用one volume来试下效果，如果效果不错的话，就没有必要先做二维单元后再来画。 方法二：先在其一个面上生成2D的mesh，在来利用general选项，这样的优点是可以做出很漂亮的网格。
相比之下：方法二所做出来的网格质量要比一要高。 2. 画第二段的网格，同样演示两种方法： 方法一：直接用3D>solid map>one volume 方法二：从该段图形来看，左端面实际上由3个面组成，右端面由一个部分组成，故可以先将左端面的另两个部分的面网格补齐，再用general选项来拉伸，但是，问题是左面砖红色的部分仅为3D单元，而没有可供拉伸的源面网格，故，应该先用face命令生成二维网格后，再来拉伸，其每一步的结果分见下：
在用general选项时，有个问题需要注意：在前面我们说过，source geom和elemes to drag二选一都可以，但是这里就不一样了，因为source geom选面的话，只能选择一个面，而此处是3个面，所以这里只能选elemes to drag而不能选择source geom.
转自宋博士的博客 如何在ANSYS WORKBENCH中划分网格经常有朋友问到这个问题。我整理了一下，先给出第一个入门篇，说明最基本的划分思路。以后再对某些专题问题进行细致阐述。 ANSYS WORKBENCH中提供了对于网格划分的几种方法，为了便于说明问题，我们首先创建一个简单的模型，然后分别使用几种网格划分方法对之划分网格，从而考察各种划分方法的特点。 1. 创建一个网格划分系统。 2. 创建一个变截面轴。 先把一个直径为20mm的圆拉伸30mm成为一个圆柱体 再以上述圆柱体的右端面为基础，创建一个直径为26mm的圆，拉伸30mm得到第二个圆柱体。 对小圆柱的端面倒角2mm。
退出DM. 3.进入网格划分程序，并设定网格划分方法。双击mesh进入到网格划分程序。 下面分别考察各种网格划分方法的特点。（1）用扫掠网格划分。 对整个构件使用sweep方式划分网格。
结果失败。 该方法只能针对规则的形体（只有单一的源面和目标面）进行网格划分。（2）使用多域扫掠型网格划分。 结果如下
可见ANSYS把该构件自动分成了多个规则区域，而对每一个区域使用扫略网格划分，得到了很规则的六面体网格。这是最合适的网格划分方法。 （3）使用四面体网格划分方法。 使用四面体网格划分，且使用patch conforming算法。 可见，该方式得到的网格都是四面体网格。且在倒角处网格比较细密。 其内部单元如下图（这里剖开了一个截面） 使用四面体网格划分，但是使用patch independent算法。忽略细节。
?、网格划分结果如下图 此时得到的仍旧是四面体网格，但是倒角处并没有特别处理。（4）使用自动网格划分方法。 得到的结果如下图

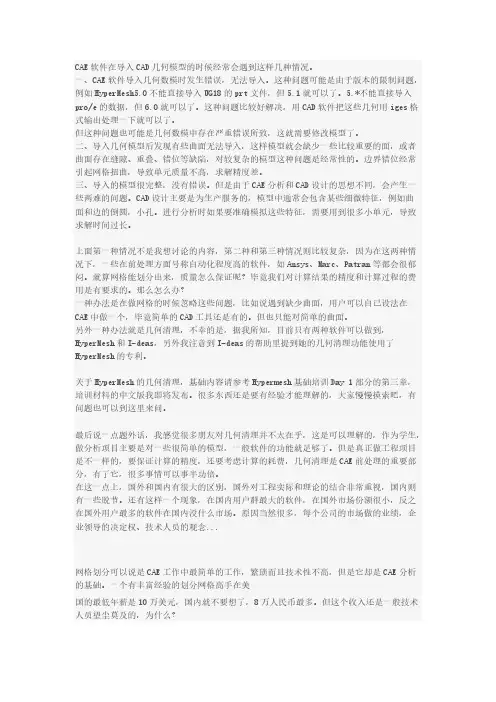

Hypermesh常见问题汇总 1.0 beta 版 序 虽然总结报告写过N多遍，心里还是有些紧张啊。Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。 这里简单对该软件做一个系统的简单的介绍： 1、软件主要模块 该软件主要由geometry、2D、3D、analysis、tool组成。后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis面板的功能也不做详细说明。 2、通常的操作步骤（本文操作说明以8.0以上为准，与时俱进） 导入cad模型——>几何清理（包括对模型的分块）——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件 3、容易出问题的地方 个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。 由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。（8.0和9.0的功能差不多，无实质性的改变，8.0的HELP文档比9.0做的好些，适合通看，9.0适合查询。所以推荐新手安装8.0，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性。“废话”说了一大堆，下面开始正文。 ——西山小宝
网格划分的方法 1.矩形网格差分网格的划分方法 划分网格的原则： 1）水域边界的补偿。舍去面积与扩增面积相互抵消。2）边界上的变步长处理。 3）水、岸边界的处理。 4）根据地形条件的自动划分。 5）根据轮廓自动划分。
2.有限元三角网格的划分方法 1）最近点和稳定结构原则。 2）均布结点的网格自动划分。 3）逐渐加密方法。 35 30 25 20 15 10 5 05101520253035
距离(m)距 离 (m) 3. 有限体积网格的划分方法 1） 突变原则。 2） 主要通道边界。 3） 区域逐步加密。
距离(100m) 离距(100m )距离(100m)离距(100m )
4. 边界拟合网格的划分方法 1） 变换函数：在区域内渐变，满足拉普拉斯方程的边值问题。 ),(ηξξξP yy xx =+ ),(ηξηηQ yy xx =+ 2） 导数变化原则。 ?????? ??????=?????? ??????-ηξ1J y x ，???? ??=ηηξξy x y x J 为雅可比矩阵，??? ? ??--=-ηηξξy x y x J J 11， ξηηξy x y x J -= )22(1 222233ηηξηξηηξηξξηηηηηξξηηξξξηξy y x y y y x y y x x y y x y y x y J xx +-+-+-= 同理可得yy ξ，xx η，yy η。 变换方程为 020222=+++-=+++-）（）（ηξηηξηξξηξηηξηξξγβαγβαQy Py J y y y Qx Px J x x x 其中2222,,ξξηξξηηηγβαy x y y x x y x +=+=+=。
1、我想提取一个面的线，映射到另外的面上，然后用那个线来分面，该怎么做呢？ 如果是几何面，但是没有你需要的边界线的话，你可以在几何面上已有的边界线上createnodes，然后利用这些nodes --〉lines/create，建立你需要的线，再project；或者最简单的办法，选择surfedit/line from surf edge 如果是网格面，你可以geom/fea->surface，再project，或者直接projectnodes，利用nodes 可以直接划分面 2、hypermesh中如何将网格节点移动到指定的线或者面上。 project. 3、面上网格分不同的comp划分，但划分后所有网格并不是连续的，只有同一个comp的网格连续，和临近的comp相邻的网格不连续，就是存在重叠的单元边和结点，如何合并为连续的单元 1、Tool－>edges 下找出并合并面单元的自由边和找出并删除重节点 2、Tool －>faces 下找出并合并体单元的自由面和找出并删除重节点 4、我的模型画出六面体单元了，但是是8节点的，想变成20节点的，怎么变？我用的是solidmap功能生成六面体单元的？ 1D or 2D or 3D下面的order change 5、直接在已分网的体表面上，create elements throughnodes，这个要在哪个菜单实现？我找不着 edit/element中不是有个create吗？那就是通过node建单元 6、对灰线构成的区域划分2D网格，网格后发现灰线变成了红线，是怎么回事呢？对计算结果有影响么？ 灰色的是lines，至于为什么画完网格后会变成红色，是因为生成了surface，surface的自由边会由红色来表示。请注意为什么会生成surface，是因为你选择了mesh/keepsurface 这个选项 7、偶很想知道OI mesh定义是什么，和普通的mesh有什么区别 普通mesh的网格经过cleanup 或QI 调整后就跟QImesh划分的网格效果差不多，QI的具体参数可以自行设定。QI主要目的是为了节省时间，QI就是QualityIndex——质量导引HM最强调的就是网格质量的概念，有限元计算的精度取决于网格质量，再好的求解器如果网格质量不好，计算的精度也不会好。 8、有两个闭合的园，一上一下，如何在两个园间创建曲面？使形成圆柱面？ ruled
Hypermesh四面体网格划分 Hypermesh四面体网格划分 1.长按ctrl键后,左键,旋转,,中间键,缩放,,右键,移动, 放大后的图像按F字母键可以恢复原来的大小。 2.Entity:实体 3.实体划分网格后删除网格 4.Volume tetra: Tetra mesh:四面体网格 Volume tetra:直接四面体网格划分 Use Curvature:运用曲率,在有曲率的地方细化网格 Use proximity:在尺寸小的地方细化网格
5.Tetra mesh:四面体网格 先生成表面的网格,再由表面的网格扩展成体网格查看生成的表面网格, 按“F5键”出现以下界面 Shift+左键,选中一部分,选中的部分变白 按“mask”键,出现下图,
按“unmask all”恢复。 6.shift+F5: 7.F10键,检查窗口 Warpage:翘曲 aspect:长宽比 skew:扭曲 tet collapse,塌陷 Vol skew:空间扭曲 Min angle:最小角 Max angle:最大角 8.塌陷部分重新划分,即有缺陷的网格部分,,
F10---save failed,然后切换到F5键---elems,单元,---retrieve ,调出保存的图形,---reverse,选中合格的单元,---mask,隐藏,只剩下有缺陷的单元 Tool---find,工具框,---find attached---选中一部分---find键 3D---tetra remesh---elems,displayed,---remesh 9.快速网格划分,需自己设置参数,,
在中国CAE论坛上看到这个，挺不错的 壳体单元网格划分时，如果能了解一些网格划分的技巧和策略，将会事半功倍。壳体网格划分可以从3个方面入手：几何模型、划分方法和解决策略。 1 几何模型 可以从以下几个方面了解和处理几何模型问题 （1）了解部件的形状，主要集中在尺寸小的部分。 （2）什么样的特征可以被忽略，例如小的倒角和圆孔。 （3）何种特征对分析是关键的特征，这些特征对确保好的单元质量是需要的。 2 划分方法(自动＋手工） 可以采用如下方法 （1）将部件分割为不同的区域。 （2）每个区域必须有可能只使用一种三维网格模式。 （3）寻找下述特点区域：大量生成区域、对称性区域、产生困难的区域。 （4）寻找大量不同区域和方法。 （5）注意什么样的二维网格模式被要求。 （6）观察周围区域：什么功能可以在那里使用。 （7）二维网格模式是否可以延伸到相邻区域中。 （8）寻找对网格模式不能处理位置进行网格划分的方法：如果这样做了，寻找网格可以触及的曲面；注意周围网格将与此模式相融合。 （9）小特征融入大特征中；大特征划分网格时必须考虑到小特征。 （10）注意网格模式。 3 解决策略 壳体网格划分的主要策略如下 （1）内部特征衔接外部特征： l 不能变成被限制的。 l 网格模式需要一个面流入以便它们可以停止 l 从内到外划分网格可以避免此问题。 （2）小特征融入到大特征中：注意模式、大特征划分网格时必须考虑到小特征。 （3）硬特征应当先处理，否则它们会变得难于处理。 （4）通常情况下首先进行大量的生成，后面的编辑是比较容易的。 某些区域比较重要的网格划分的质量要求高些，如力的作用区域，边界条件所在的区域。一些设计区域和离设计区域比较远的地方可以适当放宽要求，但是最好是一些网格性能指标要满足。

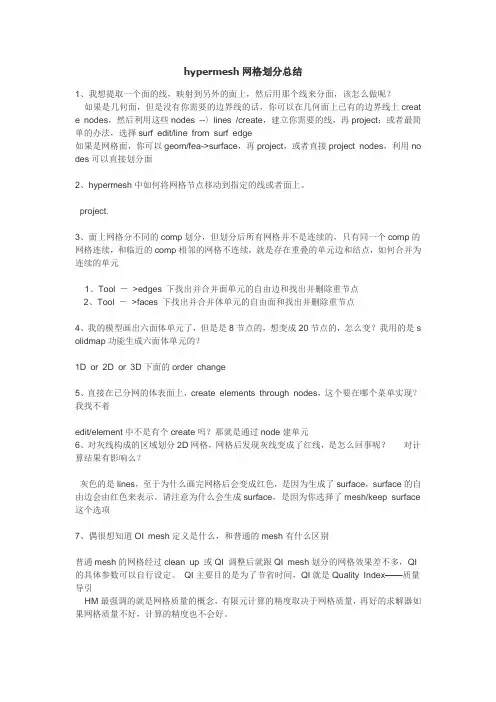

hypermesh网格划分总结 1、我想提取一个面的线，映射到另外的面上，然后用那个线来分面，该怎么做呢？ 如果是几何面，但是没有你需要的边界线的话，你可以在几何面上已有的边界线上create nodes，然后利用这些nodes --〉lines /create，建立你需要的线，再project；或者最简单的办法，选择surf edit/line from surf edge 如果是网格面，你可以geom/fea->surface，再project，或者直接project nodes，利用nodes 可以直接划分面 2、hypermesh中如何将网格节点移动到指定的线或者面上。 project. 3、面上网格分不同的comp划分，但划分后所有网格并不是连续的，只有同一个comp的网格连续，和临近的comp相邻的网格不连续，就是存在重叠的单元边和结点，如何合并为连续的单元 1、Tool －>edges 下找出并合并面单元的自由边和找出并删除重节点 2、Tool －>faces 下找出并合并体单元的自由面和找出并删除重节点 4、我的模型画出六面体单元了，但是是8节点的，想变成20节点的，怎么变？我用的是solidmap功能生成六面体单元的？ 1D or 2D or 3D下面的order change 5、直接在已分网的体表面上，create elements through nodes，这个要在哪个菜单实现？我找不着 edit/element中不是有个create吗？那就是通过node建单元 6、对灰线构成的区域划分2D网格，网格后发现灰线变成了红线，是怎么回事呢？对计算结果有影响么？ 灰色的是lines，至于为什么画完网格后会变成红色，是因为生成了surface，surface的自由边会由红色来表示。请注意为什么会生成surface，是因为你选择了mesh/keep surface这个选项 7、偶很想知道OI mesh定义是什么，和普通的mesh有什么区别 普通mesh的网格经过clean up 或QI 调整后就跟QI mesh划分的网格效果差不多，QI的具体参数可以自行设定。QI主要目的是为了节省时间，QI就是Quality Index——质量导引HM最强调的就是网格质量的概念，有限元计算的精度取决于网格质量，再好的求解器如果网格质量不好，计算的精度也不会好。 8、有两个闭合的园，一上一下，如何在两个园间创建曲面？使形成圆柱面？
