探究凸透镜成像规律实验报告单

一、实验名称凸透镜成像规律实验二、实验目的1. 观察并记录凸透镜成像的特点，包括实像和虚像的形成条件。

2. 探究物距、像距与像的大小之间的关系。

3. 理解凸透镜成像的原理，并验证相关物理定律。

三、实验原理凸透镜成像原理基于光的折射现象。

当光线通过凸透镜时，由于透镜的折射作用，光线会发生弯曲，最终在透镜的另一侧形成实像或虚像。

实像是由实际光线汇聚形成的，可以投影在屏幕上；虚像则是由光线的反向延长线汇聚形成的，不能投影在屏幕上。

四、实验器材1. 光具座2. 凸透镜（焦距f=10cm）3. 蜡烛4. 光屏5. 刻度尺6. 火柴五、实验步骤1. 将光具座水平放置，固定好凸透镜、蜡烛和光屏。

2. 点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使它们的中心大致在同一水平线上。

3. 将蜡烛放在凸透镜的左侧，调整蜡烛与凸透镜的距离，观察光屏上的成像情况。

4. 记录蜡烛与凸透镜的距离（物距）和光屏上成像的大小、正倒、虚实。

5. 改变蜡烛与凸透镜的距离，重复步骤3和4，观察并记录成像情况。

6. 将蜡烛放在凸透镜的焦点附近，观察成像情况。

7. 将蜡烛放在凸透镜的焦点左侧，观察成像情况。

8. 将蜡烛放在凸透镜的焦点右侧，观察成像情况。

六、实验现象1. 当蜡烛与凸透镜的距离大于2倍焦距时，光屏上出现倒立、缩小的实像。

2. 当蜡烛与凸透镜的距离等于2倍焦距时，光屏上出现倒立、等大的实像。

3. 当蜡烛与凸透镜的距离在焦距和2倍焦距之间时，光屏上出现倒立、放大的实像。

4. 当蜡烛与凸透镜的距离小于焦距时，光屏上出现正立、放大的虚像。

5. 当蜡烛放在凸透镜的焦点附近时，光屏上出现实像，但成像大小与蜡烛大小相近。

6. 当蜡烛放在凸透镜的焦点左侧时，光屏上出现实像，成像大小随着蜡烛向焦点靠近而逐渐增大。

7. 当蜡烛放在凸透镜的焦点右侧时，光屏上出现实像，成像大小随着蜡烛向焦点靠近而逐渐减小。

七、实验结论1. 凸透镜成像规律：当物距大于2倍焦距时，成倒立、缩小的实像；当物距等于2倍焦距时，成倒立、等大的实像；当物距在焦距和2倍焦距之间时，成倒立、放大的实像；当物距小于焦距时，成正立、放大的虚像。

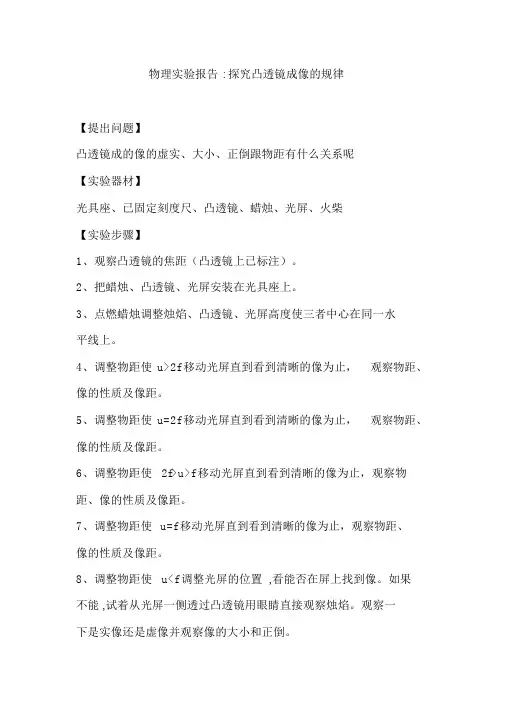

物理实验报告 : 探究凸透镜成像的规律【提出问题】凸透镜成的像的虚实、大小、正倒跟物距有什么关系呢【实验器材】光具座、已固定刻度尺、凸透镜、蜡烛、光屏、火柴【实验步骤】1、观察凸透镜的焦距（凸透镜上已标注）。

2、把蜡烛、凸透镜、光屏安装在光具座上。

3、点燃蜡烛调整烛焰、凸透镜、光屏高度使三者中心在同一水平线上。

4、调整物距使u>2f 移动光屏直到看到清晰的像为止，观察物距、像的性质及像距。

5、调整物距使u=2f 移动光屏直到看到清晰的像为止，观察物距、像的性质及像距。

6、调整物距使2f>u>f 移动光屏直到看到清晰的像为止，观察物距、像的性质及像距。

7、调整物距使u=f 移动光屏直到看到清晰的像为止，观察物距、像的性质及像距。

8、调整物距使u<f 调整光屏的位置 ,看能否在屏上找到像。

如果不能 ,试着从光屏一侧透过凸透镜用眼睛直接观察烛焰。

观察一下是实像还是虚像并观察像的大小和正倒。

9、分析实验数据得出结论。

10、将实验仪器整理成开始做实验时的样子。

【实验数据】物距（ u）与焦像的性质像距（ v）与焦应用举例像与物相对距（ f）的关系正倒大小虚实距（ f ）的关系透镜的位置u﹥2f 倒立缩小实像2f ﹥v﹥ f 照相机异侧u﹦2f 倒立等大实像v﹦2f 成像大小异侧的分界点2f﹥ u﹥ f 倒立放大实像v﹥2f 投影仪异侧u﹦f 不成像成像虚实的分界点u﹤f 正立放大虚像u﹥v 放大镜异侧【实验结论】1、如果以焦点为参考点，则物体离焦点越近，像距离透镜越远，像的大小越大。

2、当 u=2f 时，成等大的像； u>2f 时，成缩小的像； u<2f 时，成放大的像。

所以u=2f 是成像放大还是缩小的分界点。

3、当 u=f 时，既不能成实像也不能成虚像，u>f 时成实像， u<f 时成虚像，所以u=f 是成像虚实的分界点。

4、成等大的像时，物距等于像距。

成放大的像时，像距大于物距。

初二物理“凸透镜成像规律”实验报告单第一篇：初二物理“凸透镜成像规律”实验报告单初二物理“凸透镜成像规律”实验报告单探究凸透镜成像规律时，一定要调节好器材的高度，使烛焰、凸透镜和光屏三者的中心在_______________，这样才能保证像成在光屏的中央，否则光屏上可能收不到像。

收集数据将实验数据填入下表物体到凸透镜的距离/cm 30 25 20 16 12 10 凸透镜焦距f=_________cm像的情况像到凸透镜的距离/cm倒立或正立放大或缩小实像或虚像物距：物体到凸透镜的距离，用字母u表示。

像距：像到凸透镜的距离，用字母v表示。

【实验结论】物距u u>2f(大于2倍焦距)u=2f(等于2倍焦距）2f>u>f(在2倍焦距和1倍焦距之间)u=f(在焦点处）u像的情况像距v 倒正大小虚实像的变化情况物距u 像距v像减小应用举例_____ ____ _____ _____________减小_____ ____ _____减小倍焦距）作业：1、实像是由实际光线会聚形成的，是______用光屏承接的，也____用眼睛直接看到的。

而虚像不是由实际光线会聚形成的，是由光线的反向延长线相交而成的，是_______由光屏承接的，但______用眼睛直接看到。

（填“能”或“不能”）2、凸透镜成实像时，像与物_____侧，成虚像时，像与物____侧。

（填“同”或“异”）第二篇：初二物理《凸透镜成像》中考试题凸透镜成像1、将物体放在凸透镜的主轴上，分别离透镜20厘米、14厘米和6厘米时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f应：（）A、10cm＞f＞6cm;B、10cm＞f＞7cm;C、14cm＞f＞10cm;D、20cm＞f＞14cm。

2、物体放在凸透镜前,到凸透镜的距离是16厘米,此时光屏上得到的是放大的像.则所用的焦距很可能是()A.4cmB.8cmC.10cmD.18cm 3．一物体通过凸透镜成一倒立且与物体等大的实像，此时物体和透镜相距24cm，则该凸透镜的焦距是()A．小于12cmB．等于12cmC．大于12cmD．无法判断4．通过焦距为f的凸透镜看见烛焰成放大、正立的虚像，此时物距u与f的关系是：（）Ａ u>2fＢ2f>u>fＣ u=fＤ u5．用幻灯机时，必须把物体放在：（）A 大于２倍焦距处Ｂ２倍焦距处Ｃ１倍与２倍焦距之间Ｄ焦距以内6．当物体距凸透镜8cm时，在透镜的另一侧光屏上成一个清晰放大的像。

探究凸透镜成像的规律——实验报告班级：___________ 实验日期：____________ 指导教师：___________学生姓名：________ 合作者：_____________一、实验目的（1）通过实验探究，知道凸透镜成像的规律。

（2）通过经历探究过程，提升学生对证据的分析和论证能力。

（3）通过探究活动，体会实验探究活动在认识事物过程中的重要意义。

二、知识准备（1）凸透镜是许多光学仪器的重要元件，可以呈现不同的像。

凸透镜在照相机中成、立的_____像；通过投影仪成、立的像；用凸透镜做放大镜时，成、立的像。

（2）实像和虚像的区别：实像由光线会聚而成，虚像由实际光线的会聚而成；实像是的（选填“倒立”或“正立”）；实像用光屏承接，虚像（选填“能”或“不能”）。

三、进行实验（1）实验器材：凸透镜、蜡烛、光屏、火柴、带刻度尺的光具座。

（2）提出问题照相机和投影仪都成倒立的实像，所不同的是：物体距离照相机的镜头比较远，在胶片上成缩小的实像；物体距离投影仪的镜头比较近，在屏幕上成放大的实像。

当凸透镜作为放大镜使用时，成的是放大的虚像，物体必须距离放大镜比较近。

可见，像的虚实、大小、正倒跟物体离凸透镜的有关系。

像的虚实、大小、正倒跟物距有什么对应关系呢?（3）猜想与假设结合《生活中的透镜》跟小组同学讨论，提出合理的猜想。

①可能与的距离有关。

生活中的支持事例：照相机、投影仪和放大镜的成像特点不同，是因为物体到透镜的距离不同。

②可能与有关。

生活中的支持事例：同一物体通过照相机成像，当照相机的焦距改变时（调焦），凸透镜所成像的大小会改变。

（4）设计实验①物距和像距：物距u是指物体到透镜光心的距离；像距v是指像到透镜光心的距离。

②如图所示，我们把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况。

以焦距为参照距离，对物距和像距进行研究。

（5）实验提示①实验时把凸透镜放在光具座的中央位置不动，并调节烛焰、凸透镜、光屏三者的中心在处。

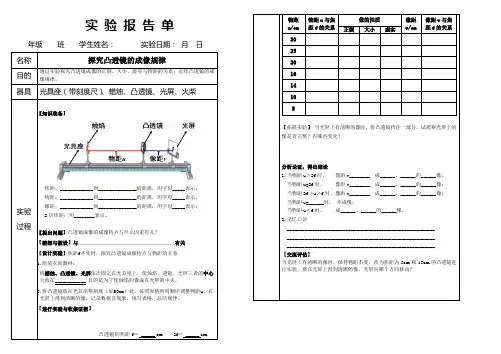

实验报告单年级班学生姓名：实验日期：月日名称探究凸透镜的成像规律目的通过实验探究凸透镜成像的正倒、大小、虚实与物距的关系；总结凸透镜的成像规律。

器具光具座（带刻度尺）、蜡烛、凸透镜、光屏、火柴实验过程【知识准备】焦距：_____________到_______________的距离，用字母_____表示；物距：_____________到_______________的距离，用字母_____表示；像距：_____________到_______________的距离，用字母_____表示；2倍焦距：用________表示。

【提出问题】凸透镜成像的成像特点与什么因素有关？【猜想与假设】与______________________________________有关【设计实验】焦距f不变时，探究凸透镜成像特点与物距的关系1.组装实验器材：将蜡烛、凸透镜、光屏依次固定在光具座上，使烛焰、透镜、光屏三者的中心大致在____________,目的是为了使烛焰的像成在光屏的中央。

2.将凸透镜放在光具座整刻度（如50cm）处，按照表格所列顺序调整物距u，在光屏上得到清晰的像，记录数据及现象，填写表格，总结规律。

【进行实验与收集证据】凸透镜的焦距f＝_____ cm 2f＝_____ cm物距u/cm物距u与焦距f的关系像的性质像距v/cm像距v与焦距f的关系正倒大小虚实3025201614105【拓展实验】当光屏上有清晰的像时，将凸透镜挡住一部分，试观察光屏上的像是否完整？有哪些变化？分析论证，得出结论1.当物距u＞2f时，像距v________, 成______、______的______像；当物距u=2f时，像距v________, 成______、______的______像；当物距2f＞u＞f时，像距v________, 成______、______的______像；当物距u=______时，不成像；当物距u＜f时，成______、______的______像。

物理实验报告探究凸透镜成像的规律实验原理：凸透镜是一种能够使光线经过折射而改变传播方向的透镜。

对于凸透镜来说，当光线垂直射入透镜时，会发生折射并在主轴上形成一个焦点F。

当光线平行于主轴射入透镜时，经过折射后会收敛到焦点F上。

根据凸透镜的特性，我们可以探究凸透镜成像的规律。

实验材料和仪器：1.凸透镜3.屏幕4.尺子5.笔记本电脑和视频分析软件（可选）实验步骤：1.用尺子测量凸透镜的焦距f，并记录下来。

3.调整物体的位置，使其与凸透镜的主轴垂直，并拍摄物体在屏幕上的成像。

4.使用笔记本电脑和视频分析软件，对拍摄的视频进行分析，测量物体离凸透镜的距离和物体在屏幕上的成像距离。

5.重复步骤3和步骤4，将物体放置于不同的位置，并记录下成像的相关数据。

实验数据记录：1. 物体离透镜的距离（s）：25cm2. 物体在屏幕上的成像距离（s'）：50cm实验结果分析：根据凸透镜成像的规律，可以利用公式1/f=1/s+1/s'来计算物体离透镜的距离和物体在屏幕上的成像距离之间的关系。

根据实验数据和公式可得：1/f=1/s+1/s'1/f=1/25+1/501/f=3/50f = 50/3 ≈ 16.7cm实验结论：根据实验结果和数据分析，我们得出了凸透镜成像的规律。

在凸透镜成像中，物体的成像距离和物体离透镜的距离成反比关系，即当物体离透镜的距离增大时，物体在屏幕上的成像距离会减小。

根据公式1/f=1/s+1/s'，可以计算得出凸透镜的焦距f，从而进一步研究和分析凸透镜的成像特性。

实验注意事项：1.在实验过程中要保持实验环境的明亮以确保准确测量和记录数据。

2.尽量减小误差，例如要保证物体和屏幕的位置调整准确、凸透镜和物体之间的距离准确等。

3.可以使用视频分析软件来测量物体在屏幕上的成像距离，这样可以减小误差并提高实验的准确性。

4.可以进行多次实验，并取平均值以提高实验结果的可靠性和准确性。

《探究凸透镜成像的规律》实验报告单一、实验目的1、探究凸透镜成像的规律，包括像的性质（正立或倒立、放大或缩小、实像或虚像）与物距、像距之间的关系。

2、学会使用光具座等实验器材进行光学实验。

3、培养观察能力、分析问题和解决问题的能力。

二、实验原理1、凸透镜对光线有会聚作用。

2、当物体到凸透镜的距离不同时，通过凸透镜所成的像的性质会发生变化。

三、实验器材光具座、凸透镜（焦距已知）、蜡烛、光屏、火柴四、实验步骤1、检查实验器材是否齐全、完好。

2、将凸透镜固定在光具座的中间位置，使凸透镜的中心大致与光具座的中心重合。

3、将蜡烛放在光具座的一侧，调整蜡烛的高度，使其中心与凸透镜的中心大致在同一高度。

4、将光屏放在光具座的另一侧，移动光屏，使光屏中心与凸透镜的中心和蜡烛的中心大致在同一高度。

5、点燃蜡烛，调整蜡烛到凸透镜的距离，使物距大于二倍焦距（u>2f），移动光屏，直到光屏上出现清晰的像。

观察并记录像的性质（正立或倒立、放大或缩小、实像或虚像）、物距和像距。

6、分别调整物距为二倍焦距（u = 2f）、一倍焦距和二倍焦距之间（f<u<2f）、一倍焦距（u = f）、小于一倍焦距（u<f），重复步骤 5，观察并记录像的性质、物距和像距。

7、分析实验数据，总结凸透镜成像的规律。

8、整理实验器材，熄灭蜡烛。

五、实验数据记录六、实验结论1、当物距大于二倍焦距时，成倒立、缩小的实像，像距在一倍焦距和二倍焦距之间。

2、当物距等于二倍焦距时，成倒立、等大的实像，像距等于二倍焦距。

3、当物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像，像距大于二倍焦距。

4、当物距等于一倍焦距时，不成像。

5、当物距小于一倍焦距时，成正立、放大的虚像。

七、误差分析1、实验中可能存在测量误差，如物距和像距的测量不准确。

2、蜡烛的火焰可能不稳定，导致像的清晰度受到影响。

3、光屏的位置可能没有调整到最佳位置，影响像的观察和测量。

探究凸透镜成像规律实验报告实验目的：本实验旨在通过探究凸透镜成像的规律，使学生对凸透镜的成像性质和成像规律有更深入的理解，并通过实验结果验证凸透镜成像的特点。

实验器材：凸透镜、小白板、物体、光屏、光源、尺子、角度测量仪实验原理：凸透镜是一种能够使光线收敛的透明介质，常用于实际的成像设备中，如相机和显微镜等。

在实验中，我们使用凸透镜来观察物体在成像过程中的特点和规律。

凸透镜成像规律的主要特点有：1.物体距离凸透镜越近，成像距离凸透镜越远。

2.物体离凸透镜越远，成像距离凸透镜越近。

3.成像物距离物体距离凸透镜的倍数和成像距离与凸透镜距离物体的倍数成反比。

4.成像镜像与物体位置的关系：当物体在凸透镜的近焦点之内时，成像为放大的虚像；当物体在凸透镜的近焦点与凸透镜之间时，成像为放大的实像；当物体在凸透镜的远焦点之外时，成像为缩小的真实倒立图像。

实验步骤：1.将凸透镜放在小白板上，调整凸透镜的位置，使其与光源和光屏之间保持平行关系。

2.在小白板上选择一个合适的位置放置物体，距离凸透镜一定的距离，记录物体的距离、凸透镜与光屏之间的距离。

3.在光屏上观察到的成像情况，记录成像的位置。

4.改变物体到凸透镜的距离，重复步骤2-3，记录成像的位置。

5.根据实验数据，分析凸透镜成像的规律和特点。

实验结果与分析：根据实验数据，我们可以绘制出物体距离和成像距离之间的关系图，并对数据进行分析。

根据实验结果，我们可以得出以下结论：1.物体距离凸透镜越近，成像距离凸透镜越远，成像距离与物体距离的关系是非线性的。

2.成像物与物体距离的倍数和成像距离与凸透镜距离的倍数成反比关系。

3.当物体在凸透镜的近焦点之内时，成像为放大的虚像；当物体在凸透镜的近焦点与凸透镜之间时，成像为放大的实像；当物体在凸透镜的远焦点之外时，成像为缩小的真实倒立图像。

实验结论：通过本实验的探究，我们验证了凸透镜成像的规律。

根据实验结果和分析，我们得出以下结论：物体距离凸透镜越近，成像距离凸透镜越远。

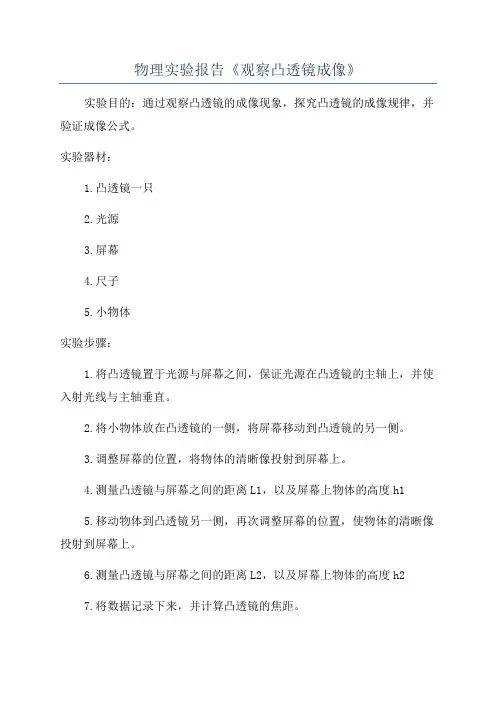

物理实验报告《观察凸透镜成像》实验目的：通过观察凸透镜的成像现象，探究凸透镜的成像规律，并验证成像公式。

实验器材：1.凸透镜一只2.光源3.屏幕4.尺子5.小物体实验步骤：1.将凸透镜置于光源与屏幕之间，保证光源在凸透镜的主轴上，并使入射光线与主轴垂直。

2.将小物体放在凸透镜的一侧，将屏幕移动到凸透镜的另一侧。

3.调整屏幕的位置，将物体的清晰像投射到屏幕上。

4.测量凸透镜与屏幕之间的距离L1，以及屏幕上物体的高度h15.移动物体到凸透镜另一侧，再次调整屏幕的位置，使物体的清晰像投射到屏幕上。

6.测量凸透镜与屏幕之间的距离L2，以及屏幕上物体的高度h27.将数据记录下来，并计算凸透镜的焦距。

实验结果与数据处理：根据实验步骤所得到的数据，可以计算出凸透镜的焦距。

根据凸透镜成像公式：1/f=1/v-1/u其中，f表示凸透镜的焦距；v表示像的距离；u表示物的距离。

首先计算第一次实验的数据：u=L1v=L1-h1代入公式中，可得：1/f=1/(L1-h1)-1/L1计算第二次实验的数据：u=-L2v=L2+h2代入公式中，可得：1/f=1/(L2+h2)+1/L2通过对这两个方程进行求解，可以得到凸透镜的焦距f的数值。

实验讨论与结论：通过本次实验观察凸透镜的成像现象，可得到以下结论：1.凸透镜将平行光线聚焦成焦点。

2.物体距离凸透镜焦点越远，像的距离越近；物体距离凸透镜焦点越近，像的距离越远。

3.凸透镜的焦距与物体与像的距离成反比例关系。

综上所述，本次实验通过观察凸透镜的成像现象，验证了凸透镜的成像公式，并得到了凸透镜的焦距数值。

这对于深入了解光学成像规律具有一定的理论和实验意义。

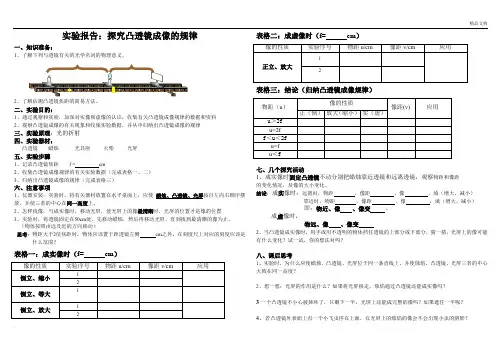

精品文档.实验报告：探究凸透镜成像的规律一、知识准备：1、了解下列与透镜有关的光学名词的物理意义。

2、了解估测凸透镜焦距的简易方法。

二、实验目的：1、通过观察和实验，加深对实像和虚像的认识，收集有关凸透镜成像规律的数据和资料2、观察凸透镜成像的有关现象和收集实验数据，并从中归纳出凸透镜成像的规律三、实验原理：光的折射 四、实验器材：凸透镜 蜡烛 光具座 火柴 光屏五、实验步骤1、记录凸透镜焦距 f = cm2、收集凸透镜成像规律的有关实验数据（完成表格一、二）3、归纳出凸透镜成像的规律（完成表格三）六、注意事项1、仪器安装：实验时，将有关器材放置在水平桌面上，应使 蜡烛、凸透镜、光屏按自左向右顺序摆放，并使三者的中心在同一高度上。

2、怎样找像：当成实像时，移动光屏，使光屏上的像最清晰时，光屏的位置才是像的位置3、实验时，将透镜固定在50cm 处，先移动蜡烛，然后再移动光屏，直到找到最清晰的像为止。

（物体按照由远及近的方向移动）思考：物距大于2倍焦距时，物体应该置于距透镜左侧 cm 之外，在刻度尺上对应的刻度应该是什么范围？表格一：成实像时（f= cm ）表格二：成虚像时（f= cm ）表格三：结论（归纳凸透镜成像规律）七、几个探究活动1、成实像时固定凸透镜不动分别把蜡烛靠近透镜和远离透镜，观察物距和像距的变化情况，及像的大小变化。

结论：成实像时：远离时，物距 ，像距 ，像 ，填（增大、减小） 靠近时，物距 ，像距 ，像 ，填（增大、减小）即：物近、像 、像变 。

成虚像时，物远、像 、像变2、当凸透镜成实像时，用手或用不透明的物体挡住透镜的上部分或下部分，猜一猜，光屏上的像可能有什么变化？试一试，你的想法对吗？八、课后思考1、实验时，为什么应使蜡烛、凸透镜、光屏位于同一条直线上，并使烛焰、凸透镜、光屏三者的中心大致在同一高度？2、想一想：光屏的作用是什么？如果将光屏移走，烛焰通过凸透镜还能成实像吗？3一个凸透镜不小心被摔坏了，只剩下一半，光屏上还能成完整的像吗？如果遮住一半呢？4、若凸透镜外表面上有一个小飞虫停在上面，在光屏上的烛焰的像会不会出现小虫的阴影？。

实验报告实验目的：通过实验探究凸透镜成像的规律，了解凸透镜的成像特点。

实验器材：凸透镜、小物体、屏幕、白纸、游标卡尺、直尺、光源等。

实验原理：光线经过凸透镜时会发生折射，产生实际物体的成像。

在光线通过凸透镜的过程中，可以得到以下几个关键点：1.凸透镜的主光轴：凸透镜中央的光轴线称为主光轴，为凸透镜的主要基准线。

2.光线的折射：光线从空气射入凸透镜时，会发生折射，使光线改变方向。

3.物距和像距：在凸透镜成像过程中，从物体到凸透镜的距离称为物距，在凸透镜后方的屏幕上出现的物体称为像，从凸透镜到像的距离称为像距。

4.焦距：凸透镜的焦距是指将平行光线聚焦到焦点的距离，凸透镜有两个焦点，分别是凸透镜两侧的焦点。

5.物像关系：凸透镜成像时，物距、像距和焦距之间存在一定的关系。

实验步骤：1.将凸透镜放在实验台上，调整凸透镜的位置，使其与光源垂直摆放，并保证光线能够通过透镜的中央。

2.将光源光线透过凸透镜射到屏幕上，观察得到的成像效果。

3.在实验过程中，可以调整光源的位置、移动物体和屏幕的距离等因素来观察成像效果的变化。

4.记录下实验数据，并将实验结果整理归纳。

实验数据记录：通过实验观察记录下以下数据：1.不同物距下的成像效果：记录不同物体与凸透镜之间的距离以及出现的成像效果，包括物体的大小、清晰度等。

2.不同凸透镜的焦距下的成像效果：记录使用不同焦距的凸透镜时的成像结果，观察成像点的位置和清晰度。

实验结果归纳：根据实验数据的观察和记录，可以得出以下结论：1.当物体与凸透镜的距离增大时，成像点的位置将向凸透镜移动，并逐渐变小。

2.当物体位于焦点附近时，成像点将出现在无穷远处，并且成像会逐渐模糊。

3.当物体位于焦点和凸透镜之间时，成像点将位于凸透镜的同侧，成像大小将大于物体。

4.当物体位于焦点和凸透镜之间时，成像点将位于凸透镜的反侧，成像大小将小于物体。

结论：通过实验观察和数据整理分析，可以得出以下结论：1.凸透镜的焦点是将平行光线聚焦到的位置，焦距越大，成像大小和清晰度也会相应增加。

凸透镜成像实验报告单实验目的本实验通过搭建凸透镜成像实验装置，观察和研究凸透镜的成像特性，并验证凸透镜的成像公式。

实验装置实验装置包括以下组件：1. 凸透镜2. 物体（如一个小箭头）3. 屏幕4. 光源5. 尺子和刻度尺实验步骤以下是实验步骤的简要说明：1. 将凸透镜放在透镜架上，并固定好。

2. 将物体放在凸透镜的一个焦点处，并固定好。

3. 调整屏幕的位置，使得屏幕位于凸透镜的另一个焦点处，并固定好。

4. 打开光源，确保光线直射凸透镜。

5. 移动屏幕，直到在屏幕上观察到清晰的物体成像。

6. 使用尺子和刻度尺测量物体到凸透镜、物体到图像、以及图像到凸透镜的距离。

实验结果根据实验步骤的操作，我们观察到以下结果：1. 凸透镜将物体成像在屏幕上。

2. 物体到凸透镜的距离、物体到图像的距离以及图像到凸透镜的距离可以测量并记录。

实验讨论我们根据实验结果可以验证凸透镜的成像公式。

根据光学原理，我们可以利用以下公式计算凸透镜成像的性质：1 / 物体距离 + 1 / 图像距离 = 1 / 焦距结论通过本实验，我们成功观察和研究了凸透镜的成像特性，并验证了凸透镜的成像公式。

实验结果和理论相符，证明了凸透镜成像的准确性。

结果分析根据实验结果和讨论，我们可以得出以下结论：1. 凸透镜能够将物体成像在屏幕上，形成清晰的图像。

2. 凸透镜的成像距离和物体距离、图像距离之间遵循一定的规律，可以用凸透镜成像公式计算。

总结通过这个实验，我们更深入地了解了凸透镜的成像特性和工作原理。

这对于理解光学成像和应用凸透镜在实际生活中具有重要意义。

第1篇一、实验目的本次实验旨在探究凸透镜成像的规律，观察不同物距下凸透镜所成的像的特点，分析像距与物距之间的关系，并总结凸透镜成像的基本规律。

二、实验器材1. 凸透镜（焦距f为10cm）2. 光具座3. 蜡烛4. 光屏5. 火柴三、实验步骤1. 将凸透镜固定在光具座的中央，蜡烛和光屏分别放在凸透镜的两侧。

2. 点燃蜡烛，调整蜡烛、透镜和光屏的高度，使它们的中心大致在同一高度。

3. 将蜡烛放置在离凸透镜较远的位置，移动光屏，直至在光屏上得到蜡烛的清晰像，记录下蜡烛到凸透镜的距离（物距u）和像的大小、倒正。

4. 将蜡烛向凸透镜靠近一段距离，重复上述操作，直到不能在屏上得到蜡烛的像。

5. 继续将蜡烛向凸透镜靠近，观察像的位置和特点。

四、实验数据1. 当物距u大于2倍焦距（2f）时，像为倒立、缩小的实像，像距v位于1倍焦距（f）和2倍焦距（2f）之间。

2. 当物距u等于2倍焦距（2f）时，像为倒立、等大的实像，像距v等于2倍焦距（2f）。

3. 当物距u介于1倍焦距（f）和2倍焦距（2f）之间时，像为倒立、放大的实像，像距v大于2倍焦距（2f）。

4. 当物距u小于1倍焦距（f）时，像为正立、放大的虚像，像距v为负值，物像同侧。

五、实验结果分析1. 当物距u大于2倍焦距（2f）时，物体通过凸透镜所成的像为倒立、缩小的实像。

随着物距的增加，像距逐渐减小，像的大小也逐渐减小。

2. 当物距u等于2倍焦距（2f）时，物体通过凸透镜所成的像为倒立、等大的实像。

此时，像距等于2倍焦距（2f）。

3. 当物距u介于1倍焦距（f）和2倍焦距（2f）之间时，物体通过凸透镜所成的像为倒立、放大的实像。

随着物距的减小，像距逐渐增大，像的大小也逐渐增大。

4. 当物距u小于1倍焦距（f）时，物体通过凸透镜所成的像为正立、放大的虚像。

此时，像距为负值，物像同侧。

六、实验结论1. 凸透镜成像规律：当物距u大于2倍焦距（2f）时，成倒立、缩小的实像；当物距u等于2倍焦距（2f）时，成倒立、等大的实像；当物距u介于1倍焦距（f）和2倍焦距（2f）之间时，成倒立、放大的实像；当物距u小于1倍焦距（f）时，成正立、放大的虚像。

物理试验陈述:探讨凸透镜成像的纪律【提出问题】凸透镜成的像的虚实.大小.正倒跟物距有什么关系呢【试验器材】光具座.已固定刻度尺.凸透镜.蜡烛.光屏.火柴【试验步调】1.不雅察凸透镜的焦距（凸透镜上已标注）.2.把蜡烛.凸透镜.光屏装配在光具座上.3.点燃蜡烛调剂烛焰.凸透镜.光屏高度使三者中间在统一程度线上.4.调剂物距使u>2f移动光屏直到看到清楚的像为止,不雅察物距.像的性质及像距.5.调剂物距使u=2f移动光屏直到看到清楚的像为止,不雅察物距.像的性质及像距.6.调剂物距使2f>u>f移动光屏直到看到清楚的像为止,不雅察物距.像的性质及像距.7.调剂物距使u=f移动光屏直到看到清楚的像为止,不雅察物距.像的性质及像距.8.调剂物距使u<f调剂光屏的地位,看可否在屏上找到像.假如不克不及,试着从光屏一侧透过凸透镜用眼睛直接不雅察烛焰.不雅察一下是实像照样虚像并不雅察像的大小和正倒.9.剖析试验数据得出结论.10.将试验仪器整顿成开端做试验时的样子. 【试验数据】物距（u）与焦距（f）的关系像的性质像距（v）与焦距（f）的关系运用举例正倒大小虚实u﹥2f 倒立缩小实像2f﹥v﹥f 拍照机u﹦2f 倒立等大实像v﹦2f 成像大小的分2f﹥u﹥f 倒立放大实像v﹥2f 投影仪u﹦f 不成像成像虚实的分u﹤f 正立放大虚像u﹥v 放大镜【试验结论】1.假如以核心为参考点,则物体离核心越近,像距离透镜越远,像的大小越大.2.当u=2f时,成等大的像;u>2f时,成缩小的像;u<2f时,成放大的像.所以u=2f是成像放大照样缩小的分界点.3.当u=f时,既不克不及成实像也不克不及成虚像,u>f时成实像,u<f时成虚像,所以u=f是成像虚实的分界点.4.成等大的像时,物距等于像距.成放大的像时,像距大于物距.成缩小的像时,像距小于物距.5.实像老是倒立的,像和物在透镜的两侧;虚像老是正立的,像和物在透镜的同侧.。

《探究凸透镜成像规律》实验报告一、实验目的：探究凸透镜成像规律二、实验器材：凸透镜（f-10cm）、蜡烛、光屏、光具座三、实验步骤：改变物距的大小，在光屏上找到最清晰的像，描述像的性质及像距的大小四、收集数据，归纳结论五、规律应用：1、如图所示，a、b、c、d是距凸透镜不同距离的四个点．F为焦点。

下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．幻灯机是根据物体放在c点时的成像特点制成的B．照相机是根据物体放在d点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．物体放在b点所成的像是倒立的放大的实像2、在探究“凸透镜成像规律”的实验中，当烛焰、透镜及光屏的相对位置如图所示时，恰能在光屏上得到—个清晰的像。

下列哪种光学器材的成像原理与其相同（）A．放大镜 B．近视镜 C．投影仪 D．照相机3、如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．由此可知，凸透镜对光有作用，它的焦距是cm；小明用该凸透镜和蜡烛做“探究凸透镜成像规律”的实验，当烛焰距凸透镜30 cm时，重新调节光屏的位置，可以在光屏上得到、、的像4、小明小明做“探究凸透镜成像规律”的实验，所用凸透镜焦距为10cm．实验过程中，如图所示，光屏上可得一个清晰的像，这个像是(选填“倒立”或“正立”)，(选填“放大”、“等大”或“缩小”)的实像．生活中就是利用这个原理制成的．图中若固定凸透镜，将蜡烛移到30 cm刻线处，再向(选填“左”或“右”)移动光屏到适当位置，又可在屏上得到一个清晰的像．六、巧记规律焦距内外分虚实二倍焦距分大小实像分居两侧倒虚像则是同侧正物近像远像变大物远像近像变小。
