维氏硬度计说明书 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】目 录一 注意事项1. 本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求操作前提示一 注意事项 ────────────────────── 2 二 硬度计简介 ───────────────────── 2 三 型号编制说明──────────────────── 2 四 硬度计的外型结构──────────────────3五 技术参数 ────────────────────── 3 光学系统 ────────────────────── 3试验力 ──────────────────────— 4 六 硬度计的安装 ──────────────────── 4 七 各键的功能 ───────────────────── 5 八 如何进行测试 ──────────────────── 6 试验力的选择 ──────────────────── 6 测微目镜归零 ──────────────────── 7测量压痕对角线 ───────────────────8九 光源调整 ────────────────────── 8更换灯泡 ──────────────────────9十 注意事项 ────────────────────── 9维氏硬度试件最小厚度—试验力—硬度关系 ───────10十一 附表 ──────────────────────── 11 维氏硬度计的示值重复性附表1───────────── 11 维氏硬度计的示值误差附表2────────────── 11 十二 附件（装箱单）────────────────────12选配附件 ──────────────────────122.在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
TE-HV 维氏硬度机操作规程1.系统的启动1.1打开硬度计电源，光源灯亮、液晶显示板变亮，表示硬度计电源已接通。
1.2打开显示器、计算机电源，启动计算机系统。
等待计算机Windows XP启动。
1.3鼠标左键双击桌面上的TE电子维氏硬度试验机系统，即可进行硬度试验等操作。
2.试验参数的设定2.1硬度单位——施加的试验力，如HV0.1表示用施加100gf试验力。
2.2材料名称——用来输入试验工件的材料名称的。
对一种新的试验材料，有键盘输入材料名称后，系统会自动记录该材料名称，以后对此种材料进行试验时，只需用鼠标在选取框中选择即可。
2.3试验序号——用来记录同一试件的试验次数，最多可记录20次。
2.4试验人员——可任意更改。
3.维氏硬度的手动测量3.1完成一点试验压痕后，旋转转动头将“40X”物镜转至工作位置（本硬度计仅限于使用“40X”物镜）3.2点击摄像，打开摄像机，试验压痕图像即可在计算机屏幕上显示。
3.3点击捕捉。
3.4点击选区域3.5点击手动，图像显示区内出现大十字光标。
用大十字光标依次点取压痕对角四个测量点（水平、垂直方向分别进行）。
系统测量所得距离，未压痕对角线长度，自动计算维氏硬度值，在维氏硬度值显示窗中显示出的硬度值。
如需对试验数据进行保存，点击Yes，填写适当的文件名，点保存(S)，当前的图像文件存入Image文件夹中。
3.6更换试验点（或更换工件），重复上面的步骤，进行下一试验点（或下一工件）的维氏硬度值测试。
4.试验结果处理4.1将测试结果填写在“理化试验报告”中。
5.关闭硬度机电源。
维氏硬度计作业指导书维氏硬度计作业指导书一．目的：为正确使用仪器，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
二．范围：用于测量厂内冲压板材（铜板，不锈钢片，铁片等）之硬度。
三．权责：1．仪校人员负责操作指导书制定。
2．相关测试人员负责仪器保养与维护。
3．测试人员必须为接受过相关仪器操作培训合格之品保课人员。
四．硬度计实物图：五．操作流程：1.打开电源开关，显示屏亮，大约5秒左右自动进入主页面，此时会显示相关数值。
2.开机后的设置如与你的实验条件不符，请按[OK]键进入选择菜单设置所需实验条件，按[OK]键和上下方向键选择所需设置，确认按[OK]键，设置完成返回主页面按[START]即可。
3.将被测物品放置工作台，转动防护罩，根据需要选择20或40倍物镜处于被测物品位置，眼睛接近目镜观察，转动升降手轮调节上下，直至测试物品表面成像清晰，聚焦过程结束。
4.将防护罩逆时针转动，使压头处于被测物品位置，按[START]键开始加荷，同时屏幕下方滚动条开始填充，直到仪器发出嘟的声音，表示加/卸荷结束。
5.将防护罩顺时针转动，使物镜处于测试物品位置，从目镜观察压痕成像，调节升降手轮，直至压痕成像清晰为止。
转动目镜两边的鼓轮，使两条刻线内侧无限接近，按下[CLR]键，零位确定完成。
6.反向转动目镜两边鼓轮，两刻线逐渐分开，转动左鼓轮，使左刻线内侧与压痕左边缘相切。
转动右鼓轮，使右刻线内侧与压痕右边缘像切，按下按钮，D1测量完成。
7.将目镜转动90°，转动鼓轮，使下刻线内测与压痕下边的边缘相切，转动测量鼓轮，使上刻线内测与压痕上边缘相切，按下按钮，D2测量完成。
仪器自动计算硬度值并显示，本次测试完成。
六．注意事项：1.测试前需先用标准块校正仪器精度是否有偏差，确认OK方可执行测试。
2.不定期对压头实施清洁，可用脱脂棉或擦镜纸沾上酒精小心擦拭，保持压头干净。
3.保持工作台洁净，未使用时喷注防锈油，以免生锈影响测试精度，升降轴随时保持润滑状态。
德信诚培训网维氏硬度检测作业指导书本作业指导书依据显微硬度计使用说明书、GB/T 4340.1-2009《金属材料维氏硬度试验第1部分:试验方法》编制，是中心实验室管理体系文件之一。
1.样品的要求：1.1样品表面应光滑平坦，试验面上无氧化皮及外来污染、油脂等，除非在产品标准中另有规定。
试样表面的质量应保证压痕对角线长度测量的精度，试样表面应进行抛光处理。
1.2试样的制备应使受热或冷加工等因素对表面硬度的影响减至最小。
1.3试样或试验层厚度至少应为压痕对角线长度的1.5倍。
试验后试样背面不应出现可见变形压痕。
1.4对于在曲面试样试验的结果，应使用GB/T 4340.1-2009《金属材料维氏硬度试验第1部分:试验方法》附录B进行修正。
1.5对于小截面或外形不规则的试样，应将试样镶嵌或用专用试验台进行试验。
2.维氏硬度计的调试准备开始试验前，请确定：选择正确的载荷、时间、试验台等以满足被测试样的待测位置能够稳定的接触压头。
3.试验过程（GB/T 4340.1）3.1试验一般在10℃～35℃室温进行。
3.2根据不同的标准要求选择适合的试验力。
3.3试验台应清洁无其他污染物（氧化皮、油脂、灰尘等）。
试样应稳固的放置于实验台上以保证试验过程中试样不产生位移。
3.4使压头与试样表面接触，垂直于试验面施加试验力，加力过程中不应有冲击和震动，直至将试验力加至规定值。
从加力开始到全部试验力施加完毕时间应在2s～8s之间。
对于小力值维氏硬度试验和显微硬度试验，施加过程不能超过10s且压头下降速度不能大于0.2mm/s。
试验力保持时间为10s～15s。
3.5任一压痕中心至试样边缘距离，对于钢、铜、铜合金至少应为压痕对角线长度的2.5更多免费资料下载请进：好好学习社区。
XXXX有限公司维氏硬度计作业指导书文件编号：JZ-GF-003第A版编制：审核：批准：受控状态：发布日期：2019-01-18 实施日期：2019-02-18XXXX有限公司发布目录显微维氏硬度计文件编号：JZ-GF-003 操作指导书第 2 页 共 6 页1.适用范围适用于测试微小的金属部件、薄板、金属箔及工件硬化层、电镀层、氮化层的维氏硬度，还可用于珠宝、陶瓷和玻璃等用大试验力无法测试的非金属材料。
2.仪器名称：维氏硬度计（编号：H5493，型号：HV-1000A ）原理：与维氏硬度实验法相同，将具有一定形状的金刚石角锥压头在一定的试验力作用下，压入被测试件表面，试验力按规定保持在一定的时间后卸除，然后测量所得压痕对角线的长度，根据对角线之长度查表或代入公式求得硬度值。
由于显微硬度计具有多种形状压头 ，故所用计算公式也不同，本台硬度计采用两对面角（θ）为136°的正四棱锥体为压头。
计算公式如下：22d 1891.0d 2sin2102.0F F SF HV ===θ（N/mm 2）式中：HV —维氏硬度值（N/mm 2）；S —压痕表面积（mm 2）； F —施加在试样上的试验力（N ）； d —压痕对角线长度的算术平均值。
3.仪器构造图1操作页面硬度值试验负荷对角线长度保荷时间物镜倍率转动头旋转键亮度调节对角线输入键保荷时间设置 HV/HK 切换图2硬度计外形结构4.注意事项4.1电源电压要符合硬度计要求的电压，仪器在使用中需可靠接地4.2更换电源保险丝，灯泡或清洁仪器需关掉电源，拔下电源线。
4.2压头要保持清洁，当沾上油污或灰尘时，可用脱脂棉蘸上工业酒精，轻轻擦拭压头顶尖。
4.3工作台上不能有高于压头的障碍物，以防碰伤损坏压头。
4.4对于仪器金属件的清洁需用软布，使用中性清洁剂或轻质油，轻轻擦拭，清洁剂不要用太多，以防渗入仪器内部造成零件生锈。
对于光学镜头的清洁，需用擦镜纸或长丝棉蘸酒精乙醚的混合液。

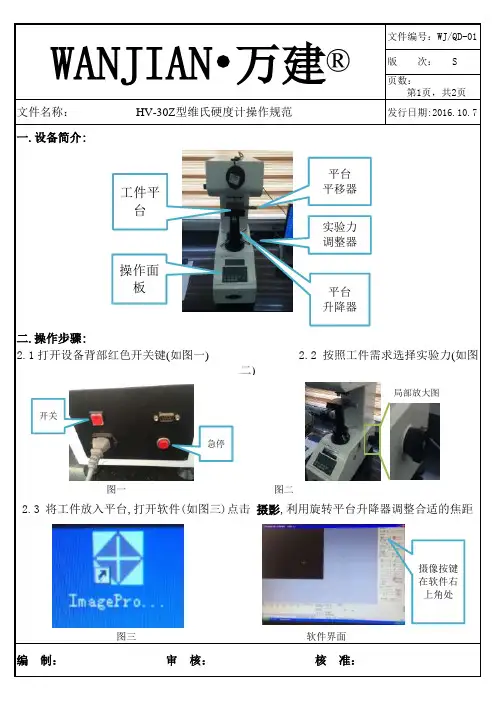

维氏硬度计作业指导书（SOP)
一、目的
为准确操作、保养仪器、确保测量结果的精确度在受控状态，以及延长仪器的使用
寿命，特制定本操作指导书
二、概述
适用于对金属和非金属大小件、薄片的硬度测定
三、操作说明
1，硬度计操作过程图示
开启计算机和硬度计开关；
打开软件
调整升降螺杆，使物镜聚焦
转动转塔，使压头对准须测量物件
启动载荷（注意：仪器标示载荷须与软件显示载荷
数值一致），在此之间不得对仪器有任何操作硬度
计将在须测量产品上刻下压痕
转动转塔，使物镜对准须测量物件压痕，鼠标点击
压痕对角线，
记录测量值
2，使用前先检查仪器是否有校验标签，校验有效期是否在校准周期内 3，检查仪器结构部件是否完整，试验台上干净无杂物 4，硬度计各部件如下图
升降螺杆
试验台物镜升降旋轮
转塔
压头
启动载荷按键
调整载荷旋钮
硬度计开关软件图标
5，软件界面如下图
四、注意事项
1，仪器对测量产品施加压力时不可对机器和软件进行操作，以免损坏仪器
2，须是受过专业培训的人员操作仪器
制作：批准：
菜单栏区
影像区
测定值显示
设置区
操作区
载荷机器与软件显示数值要一致
维氏硬度计日常保养、点检记录表
备注：
√表示正常
×表示异常
∆表示休息
日期： 年 月
审核：
表单编号：。
401MVATM /402MVA维氏硬度计操 作 手 册执行标准 GB/T4340(1.2)上海凤柏仪器仪表有限公司 Shanghai Fengbo Instruments Co.,Ltd目录1简介 (1)1.1机器概述 (1)1.2维氏硬度和努力硬度的原理 (1)2主要技术参数 (3)2.1机器主要参数 (3)3仪器的安装和调试 (4)3.1. 硬度计的工作条件 (4)3.2 拆箱和安装 (5)4 面板键功能介绍 (7)4.1机器的面板按键及其功能 (7)5硬度计的使用： (8)5.1硬度计的操作使用： (8)6 硬度计的维护及操作注意事项 (12)6.1.光源维护 (12)6.2 保险丝的更换 (13)6.3金刚石压头 (14)6.4 测微目镜 (14)6.5 试样 (15)6.6力、压痕大小的选择 (17)7 .装箱单 (18)1简介1.1机器概述首先感谢您选用本公司产品及浏览本说明书。
401/402MVA 显微维氏硬度计最适合于测试金属结构，包括微小的零件、薄板、金属箔、优质电线、薄硬化层和电镀层。
它还可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。
特别的是，它能遵循金属的结构，测试感应硬化或渗碳化等材料的内部硬度。
401/402MVA 显微硬度计是光机电一体化的高新技术产品，该硬度计造型新颖,具有良好的可靠性、可操作性和重复性，是测试显微硬度的理想产品。
该机采用C 语言编制程序，高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。
通过按键操作，在按键上能输入测量压痕的长度、在LCD 屏幕上能显示硬度值、换算标尺、试验力、试验力保持时间和测量次数等。
401/40MVA2硬度计还可根据用户特殊需求配置，能对所测压痕和材料金相组织进行拍摄、视屏测量装置和压痕自动测量装置.以及努氏硬度的测定.1.2维氏硬度和努力硬度的原理1.2.1 维氏HV维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm 2），即维氏硬度值。
![维氏硬度仪操作保养作业指导书[模板]](https://uimg.taocdn.com/3419b93f26fff705cd170a2c.webp)
文件名称维氏硬度仪操作保养作业指导书版本生效日期文件编码流程架构L1 生产与供应拟制人L2 制造审核人L3 管理制造资源批准人L4 管理监视与测量资源流程Owner 品质处主管适用范围公司标准角色检测设备使用人员对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精确度、精密度在受控状态；以及延长仪器/量具使用周期，特制定本作业指导书。
2. 概述适用HV-1000型维氏数显显微硬度计，对金属和非金属小件、薄件硬度的测定。
3. 术语名称定义计量管理员按校验频率进行内校或外校。
测试员按要求使用仪器,对仪器进行日点检、月保养。
4. 操作说明4.1硬度计测量硬度的工作过程图：4.2作业说明4.3使用前：首先检查维氏硬度仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知仪校员安排校验）。
4.4检查维氏硬度仪结构部件是否完整,丝杆顶面的工作台必须擦拭干净,除去所有可能影响维氏硬度仪准确度之杂物及灰尘。
4.5维氏硬度仪各部份名称介绍如下图:4.6试验力的级别:kgf 0.01 0.025 0.05 0.1 0.2 0.3 0.5 1N 0.098 0.245 0.49 0.98 1.96 2.94 4.9 9.8 维氏标尺为：HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV14.7硬度示值误差:硬度符号最大误差：表示为标准块规定硬度值的百分比硬度，HV50 100 150 200 250 300 350 400 450 500 600 700 800HV0.01HV0.025 8 10HV0.05 6 8 9 10HV0.1 5 6 7 8 8 9 10 10 11HV0.2 4 6 8 9 10 11 11 12 HV0.3 4 5 6 7 8 9 10 10HV0.5 3 5 5 6 6 7 7 8HV1 3 4 4 4 5 5 5 6注：1）当压痕对角线小于0.020mm时，表中不给出误差值。
1、目的：使操作员能熟练掌握仪器的使用操作步骤2、适用范围：2.1电动表面洛氏维氏硬度计，型号：HD9-45。
如图一，图二2.2适用于本公司相关型号的仪器2.3生产厂商：上海联尔试验设备有限公司3、定义：略4、职责： 4.1操作员：仪器之使用与日常保养， 仪器之测试与管理。
记录于《硬度计保养记录表》。

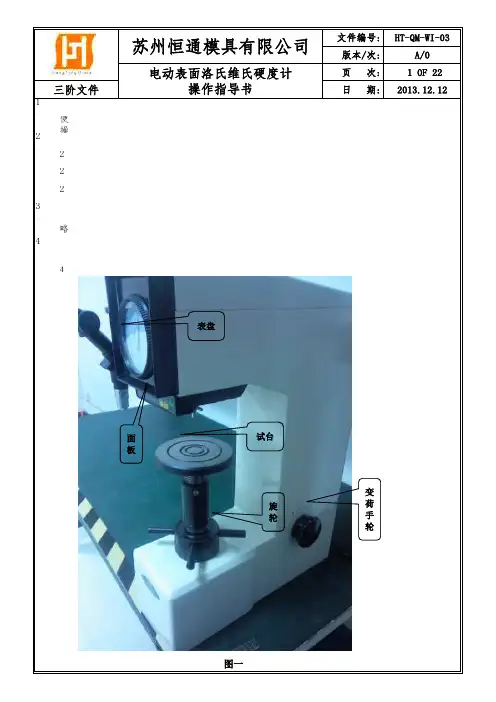

三阶文件日 期:2013.12.12图一操作指导书试台旋轮变荷手轮面板表盘5、作业内容5.1硬度计的保养和注意事项：5.1.1试验人员应按作业指导书进行操作，在试验前后经常用标准块进行校对；不经常使用的硬度计,开机后在标准块上要进行数次的硬度测定,稳定后，再进行零件的测定。
5.1.2在硬度测试中，加试验力、保持试验力、卸除试验力时，严禁转动变荷手轮。
5.1.3硬度块的使用只能在工作面进行，其使用周期为两年。
5.1.4硬度计搬运进，应将接长杆固定，并取下砝码和吊杆，凡取下砝码、吊杆前，应先拔去电源插头。
5.1.5硬度计应保持清洁；硬度块、球压头使用完毕后应涂上防锈油，防止锈蚀。
5.2操作步骤：5.2.1开机前检查：电源是否连接正确，5.2.2开机：打开电源开关，面板数码管亮。
5.2.3操作：5.2.3.1表面洛氏硬度测试：a)检查试台安装是否正确，图一和图二状态下均可测试洛氏硬度，如被测物件是圆柱形时必须使用“V”型试台；圆柱形的硬度要进行修正。
修正值见附件一：当被测试件直径小于25mm时的修正值。
操作指导书图二三阶文件日 期:2013.12.12目镜物镜溜板试台电源开关压头压头止紧螺钉升降螺杆b)检查压头是否是：金刚石洛氏压头、φ1.5875mm球压头,按要求选择。
c)检查被测试件的表面：应平整光洁，不得有污物、氧化皮、凹坑及显著加工痕迹。
d)试件要有一定的厚度，在测试后试件背面不得有可见的变形痕迹。
e)硬度校对：先测试标准块硬度，看是否在规定的误差范围内（±2HRN,±2HRT）。
维氏硬度计使用说明书目录操作前提示一注意事项────────────────────── 2 二硬度计简介───────────────────── 2 三型号编制说明──────────────────── 2 四硬度计的外型结构────────────────── 3 五技术参数────────────────────── 3 光学系统────────────────────── 3试验力──────────────────────— 4 六硬度计的安装──────────────────── 4 七各键的功能───────────────────── 5 八如何进行测试──────────────────── 6 试验力的选择──────────────────── 6测微目镜归零────────────────────7测量压痕对角线───────────────────8 九光源调整──────────────────────8 更换灯泡──────────────────────9 十注意事项──────────────────────9 维氏硬度试件最小厚度—试验力—硬度关系───────10 十一附表────────────────────────11 维氏硬度计的示值重复性附表1─────────────11维氏硬度计的示值误差附表2──────────────11十二附件（装箱单）────────────────────12 选配附件──────────────────────12一注意事项本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。
仪器各电器元件、开关插座安装位置严禁自行拆装，如果擅自拆装，将可能引发事故。
FV-300数字维氏硬度计作业指导书
1把样品安放到工作台上，对不规则的或后特殊要求的样品进行镶嵌、欲磨、抛光处理。
2接通电源，观察控制面板显示数据是否正常。
3根据产品的硬度要求选择与之相接近的硬度块进行测量，保证硬度显示在合格范围内。
4根据产品的硬度要求和载荷要求选择合适的物镜。
5升降载物台，保证在目镜下看见最清楚的页面。
6自动旋转塔台，点击测试启动键，设备进行自动加载、保持和卸载。
7根据第4、5、6条选择的物镜进行硬度的自动测量或手动测量。
8记录下测量数值，根据相关国家标准对样品进行三次测量取平均值。
9放下样品，退出程序，关机。
HV-5型维氏硬度计操作规范一、目的：有效的维护设备的使用寿命。
二、硬度计的使用：1、插上电源，打开电源开关，这时在操作面板上可以修改数据。
比如：保荷时间选择、灯光亮度选择、硬度标尺选择，按健以光标为准。
2、转动手轮使试验力符合选择要求，手轮上的力值和屏幕上显示的一致。
旋动手轮时，应小心缓慢地进行。
在旋转到最大5.0kgf(49N)时，转动位置已经到底，不能继续朝前旋转，应反向转动；转到最小力值0.3kgf(2.94N)时也应反向转动。
3、10S是最常用的试验力保持时间，也可根据需要按键T+或T-，每按一次变化1秒，“+”为加，“-”为减。
4、如视场光源太暗或太亮，可按键T+或T-。
5、将标准试块或试件放在试验台上，转动旋轮使试台上升，当试件离压头下端0.5mm～0.1mm 时，转动转盘把20X物镜转到前方位置，此时光路系统总放大倍率为200X，靠近目镜观察。
在目镜的视场内出现明亮光斑，说明聚焦面即将到来，此时应缓慢微量上升试台，直至目镜中观察到时试样表面清晰成像，这时聚焦过程完成。
由于标准试块表面非常光洁，对初学者来说要寻找到试件表面是有点因难，则你可以把试件翻过来（把粗糙面朝上），待寻找到试样表面后再翻回到测试面。
6、如果想观察试件表面上较大的视场范围，可将10X物镜（13）转至前方位置，此时光路系统总放大倍率为100X，处于观察状态。
注：当测试不规则的试件时，操作时要小心、防止压头碰击试件而损坏压头。
7、将压头转至前方位置，要感觉到转盘已被定位，转动时应小心缓慢地进行，防止过快产生冲击，此时压头顶端与聚焦好的试样平面的距离约为0.3mm～0.45mm。
8、按‘‘启动健’’，此时施加试验力（电机启动），同时面析指示灯亮，屏幕上出现LOAD表示加试力；DWELL表示保持试验力，‘‘10﹨9﹨8……0’’，秒倒计时；UNLOAD表示卸除试验力；当指示灯暗时发出鸣叫声，表示电机工作结束，屏幕上出现d1:0等待测量。
维氏硬度计作业指导书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制维氏硬度计使用作业指导书1范围本标准规范了维氏硬度计操作流程、操作步骤及操作方法等内容。
本标准适用于维氏硬度计操作指导。
2操作方法2.1打开电源开关，打开显示器、硬度计开关，按“OK”键确认。
2.2选择试验力、试台、物镜倍率。
2.3 按“DELL”键预置试验力保持时间。
2.4将试样放置于试台上，用水平仪观测试样是否水平。
2.5 ”键将观察物镜转至正前方，旋转升降手轮，使试样表面的加工痕迹清晰为止。
通过显微X轴调节和显微Y轴调节移动试样，使视场中所测试部分的试样表面的缺陷比较少。
2.6 按下“START”键，压头转至正前方，硬度计随之完成“施加-保持-卸除”试验力的过程，压头自动回到初始位置，测量物镜转至正前方。
2.7 旋转升降手轮，使试样压痕清晰。
2.8 将图像切换到静止状态。
2.9 调节镜头和测量旋钮，使压痕对角线和测量线垂直。
2.10 旋转测量旋钮移动左刻度线使其右边缘与压痕左边缘接触，移动右刻度线使其左边缘与压痕右边缘接触，确认得到对角线长度D1。
2.11 移动下刻度线使其上边缘与压痕下边缘接触，移动上刻度线使其下边缘与压痕上边缘接触，确认得出对角线长度D2。
2.12自动得出维氏硬度值，根据需要按“PRINT”键打印结果。
2.13 通过显微X轴调节和显微Y轴调节移动试样，继续进行下一硬度的测量。
2.14 测量结束，关闭电源。
3 注意事项3.1 测量时不要在工作台施加力，以免影响测量结果。
3.2 转动镜头和压头时避免碰撞试样和夹具。
3.3 试样表面必须光滑平整。
3.4 注意在加荷、保荷、卸荷期间，千万不要扳动手柄，以免损坏主轴系统。
3.5 保证相邻压痕间的最小距离在4倍对角线长度，样品边缘的最小距离在2.5倍对角线长度。
维氏硬度计上海高致精密仪器有限公司一简介小负荷维氏硬度计是光机电一体化的高新技术产品，该机器造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型显微维氏和努普硬度测试仪器。
该机采用计算机软件编程，光学测量系统。
通过软键输入，可选择不同的压头和力值测量、能调节测量光源的强弱，能选择保荷时间，在LCD显示屏上能显示压头直径、试验力，通过面板输入测量压痕直径长度、屏幕直接读出硬度值，简便了查表的繁琐。
使用方便，测量精度高。
硬度计适用于测定微小、薄形、表面渗镀层试件的维氏硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬材料的努普硬度。
是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器。
二主要技术参数1试验原理维氏硬度检测法是用面角为136°的正四棱锥体金刚石压头，在一定的静检测力作用下压入试样表面，保持规定时间后，卸除检测力，测量试样表面压痕对角线长度（图1）。
并据此计算出压痕凹印面积，维氏硬度是检测力除以压痕表面积所得的商，压痕被视为具有正方形基面并与压头角度相同的理想形状。
图（1）2．试验参数试验力：1Kgf (9.807N)、5Kgf (49.03N)、10Kgf(98.07N)、20Kgf (196.1N)、30Kgf(294.2N)、50Kgf (490.3N)、共六档压头：金刚石维氏压头试验力施加方法：一键自动加卸试验力测量显微镜放大倍率：100X (测量)试验力保荷时间：0～60s（根据需要任意输入）最小检测单位每格：1μm最大检测范围600μm试件最大高度：160mm压头中心到外壁距离：135mm主机重量：约40Kg电源：AC220V/50Hz额定功率：40W外型尺寸：（长×宽×高）520×190×650mm三仪器的安装和调试1 硬度计的工作条件1.1 在室温23±5℃的范围内。
1.2 在稳固的基础上水平安装。
2.范围：适用公司实验室的维氏硬度计操作规范3.操作权限3.1经培训合格的指定人员操作4.操作说明 4.1硬度计的外型结构4.2技术参数4.2.1光学系统：4.2.3 加试验力控制： 自动（加荷/保荷/卸荷） 4.2.4 物镜和压头切换：手动切换4.2.5 保荷时间：0~60 s （每5秒为一单位）4.2.6节能模式：约10分钟不用后自动进入待机模式。
按任意键唤醒硬度计的节能模式，继续进行测试。
4.2.7 电源：（110~220）V ； AV （60~50）Hz6 L - 5 L+ 上档键：数字。
下档键：测微目镜内测量光源亮度增强（或减弱）键。
4.2.8 试件：最大高度： 170 mm ，最大深度： 130 mm （从中心算起）4.3 硬度计的工作条件4.3.1 在室温（25±10）℃的范围内。
4.3..2 在稳固的基础上水平安置。
4.3.3 在无震动的环境中。
4.3.4 周围无腐蚀性介质。
4.3.5 室内相对湿度不大于90%。
4.4各键的功能（图3）(450)图2图3上档键：数字。
下档键：置零键；按此键试验力剩余力值置零。
1 CLR-F 2CLR-D 上档键：数字。
下档键：置零键；按此键 D1/D2的数据置零。
0 F - 3F+ 上档键：数字。
下档键：试验力递增（或减少）键。
每按一次，试验力增大（或减少）一档。
0T -3T+上档键：数字。
下档键：保荷时间递增（或减少）键。
每按一次递增（或减少）5秒。
上档键：小数点。
下档键：按<SPEC>键后。
再按该键表示下档键有效，光标消失。
上档键：数字。
下档键：按<SPEC>键后，再按该键表示上档数字键有效，光标闪烁。
5.测试5.1电源线与硬度计进行连接，打开电源开关，使测微目镜光源和显示屏同时亮，此时显示屏上显示如下：5.2 试验力的选择：● 开机时面板上的下档键有效● 按<F ＋>或<F －>键，选择试验力（98.07N ） 5.3测微目镜光源的选择：● 按<L+>或<L->键，选择测量光源的亮暗 5.4试验力保荷时间的选择：● 按<T+>或<T->键，修改试验力的保荷时间 5.5测微目镜归零5.5.1旋转测微目镜的眼罩，使目镜内的两条刻线清晰。
目的：为确保公司产品硬度性能得到有规范性的检验，满足客户要求。
1，适用范围：主要用于测定小件，薄件等（例如轴尖和薄片零件）表面镀层，强化层（例如氧化，氮化，渗碳，氰化等工艺处理）的硬度。
也用于金相学和金属物理方面的结构测定分析，材料科学分析和非金属材料硬度测定（例如玻璃，磨料，矿物，陶瓷，玛瑙）。
2，设备型号
2.1名称：维氏数显微硬度计
2.2供货厂家：莱州市华银试验仪器有限公司
2.3型号：HVS-1000型
外形尺寸340*160*378mm 净重:40kg
3.技术参数:
3.1实验力：0.09807N（10gf）0.2452N(25gf) 0.4903N(50gf)
0.9807N(100gf) 1.961N(200gf) 2.942N(300gf)
4.904N(500gf) 9.807N(1000gf)
3.2测量精度：±2μm
3.3压痕中心至机壁最大距离：100mm
3.4试件最大高度：75mm
4. 硬度计放置环境
应放置于室温18-28℃，无腐蚀性介质，无震动，湿度不大于70%的环境中，硬度计须安装在稳固的并能供丝杠升降的工作台上。
5．试验程序
5.1试验准备工作
5.1.1试样制备
试样表面光滑清洁，无油污，试样表面应抛光，其光洁度不应低于0.04，试件或镀层应不小于压痕深度的10倍，其面积直径应不小于5倍压痕对角线，特小的试件应镶在有足够硬度的材料上。
5.1.2试台的选择：根据试样的形状和尺寸选择，台面硬度不得低于55HRC,与升降丝
杠孔配合的圆柱尺寸∮20h7.
5.1.3压头的更换：旋下压头保护帽（10），将所需压头直接插入压头轴（33）的孔中，
由紧定螺钉（34）锁紧，再旋上压头保护帽，试验前应按“试验力选择”要求进行。
5.1.4试验力和选择：试验所选用的试验力要试样或镀层的厚度与范围而定，在试样
厚度允许的范围内尽量选用较大试验力，以便获得较大尺寸的压痕，从而减小测量的相对误差，对过硬的试样如硬质合金钢，玛瑙等高硬度材料不宜采用过大试验力，以免损坏压头，也不宜采用使获得压痕之对角线小于10微米的试验力，特殊试样和镀层除外。
5.1.5试验力保持时间选择：选取试验力保持时间，一定要视试件的材料特性而定，
一般不得小于15秒，对有色金属不得小于30秒。
5.1.6打开电源开关（45）,主轴未处于卸荷状态时，电机转动自动到卸荷位置，照明
灯（12）亮，液晶显示板（4）将会显示出如图所示内容： 5.1.7将HV/HK （35）置到试验状态（HV-维氏试验---
努力试验）。
开机HV 状态。
5.1.8用保持时间健（36）预置试验力保持时间，保持时间可选择为：0，10，15，20，
25，30，35秒。
5.1.9用亮度调节选扭（44），选择适当的亮度。
5.1.10转动变荷手柄（26），选择所需的试验力。
5.1.11拉出拉杆手柄（15）,由测微目镜（27）进行观察测量，如试验过程中，需进行
拍照时，请按如下步骤：
5.1.11.1将特殊附件4X （或
6.3X ）摄影目镜（23），装入接管（21）内。
5.1.11.2将特殊附件摄影接筒（22）装入接管（21）内拧紧紧钉（24）。
5.1.11.3将特殊附件照相机，与摄影接筒（22）连接。
5.1.11.4将特殊附件照相机的打印机（46），连接线（47）取出，将连接线手头（48）
插入机身输出打印插座（43）,另一端插入打印机插座，按动打印健（39），即可
入等待打印状态，停止打印时，再次按动打印健（39），不需要打印时，请不要按动打印健。
5.2正式试验
5.2.1将试样擦拭干净，稳固的放到试台上。
5.2.2扳手柄（31）使10X物镜（11）与丝杆（5）轴线重合（该物镜只作寻找工作面用，不
可用于测量）
5.2.3顺时针旋转升降手轮（41），使试台载着试样上升，同时从测微目镜（27）中观察到清
晰的试样表面为止。
5.2.4扳手柄（31），旋转转动头（30），使压头（9）与丝杆轴线重合。
5.2.5按下加荷健（40），随之完成试验呼施加（液晶显示板显示“Loading），保持（液晶显
示板显示“Dwelling”）,卸除（液晶显示“Unloading”字样）
5.2.6扳手柄（31），使40X物镜（32）与丝杆（9）轴线重合
5.2.7首次进行压痕测试时必须对零位，其方法是，从测微目镜（27）中观察，同时旋转手
轮（28），使其视场中的两条线重合，当两条线不清晰时，旋转测微目镜（27），清晰为止，按一下清零健（38）
5.2.8旋转微动手轮（14），使一条刻线与试验压痕的一个角相切，（当被测压痕轮廓不清，
旋转升降手轮（41），调整试台上下位置，清晰为止）。
5.2.9旋转手轮（28），使另一条刻线与一角相切
5.2.10按动按钮（29）
5.2.11液晶显示板（4）上即可显示出对的长度d1
5.2.12旋转测微计（17）90°，重复5.2.9—5.2.10条操作方法
5.2.13液晶显示板（4）上即可显示出另一对角d2及被测试样的硬度值HV
5.2.14当压痕偏离视场无法测量时，应通过座试台，将压痕移至视场中心后，再进行测量 5.2.15进行努力普试验时，先按一下转换开关HV/HK,其操作方法与维氏试验相同，只是在
测量对角线长度时，只读取长对角线，即可显示努普（HK）硬度值
5.2.16试验过程中，如出现异常，请按复位健（37），如仍不能恢复正常，请关闭电源，重
新开机
5.3注意事项
5.3.1试验时，硬度计不得受冲击，周围不得有震动。
5.3.2由于断电或其它原因致试验停止时，压头在试样上，不得旋转转动（37）,以免损坏压
头，通电后硬度计自动复位，更换试验点位置，即可重新试验，压头与试件脱开时断电，通电后可重新试验。
5.3.3每天试验前，试验后，对硬度计至少各进行一次检查，方法是在硬度块上至少压出三
个压痕，选择的标准块硬度值应与材料的硬度按近。
5.3.4电源开关关闭后，必须停顿10秒后，再开机。
